FPM-217-R8AE - Moniteur Advantech - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur industriel
Marque	Advantech
Modèle	FPM-217-R8AE
Taille d'écran	17 pouces (diagonale)
Résolution	1280 x 1024 pixels (estimation)
Type de dalle	LCD TFT
Format d'image	5:4
Luminosité	250 cd/m² (estimation)
Alimentation	12 V CC, 3 A minimum (source certifiée UL ou SELV/LPS)
Montage	Panneau (10 pinces + vis M4x25 mm), mural (kit FPM-1000T), bureau (support VESA), VESA MIS-D 75 (75x75 mm, vis M4, profondeur 6 mm max)
Dimensions (estimation)	400 x 330 x 60 mm (L x H x P)
Poids (estimation)	5 kg
Température de fonctionnement	0 °C à 50 °C
Matériau du boîtier	Acier
Interface vidéo (estimation)	VGA et DVI
Consommation (estimation)	20 W
Entretien	Débrancher avant nettoyage, utiliser un chiffon humide, pas de détergents liquides ou pulvérisés
Sécurité	Ne pas ouvrir l'appareil, éviter l'humidité, ne pas couvrir les ouvertures, protection contre surtension
Accessoires inclus	Câble d'alimentation, manuel, vis de montage
Garantie	Non précisée

FOIRE AUX QUESTIONS - FPM-217-R8AE Advantech

Comment monter l'écran sur un panneau ?

Pour un montage sur panneau, retirez d'abord les 4 vis situées à l'arrière pour libérer les supports de fixation. Fixez-les en haut et en bas avec des vis. Utilisez 10 pinces avec vis M4 x 25 mm pour terminer l'installation.

Quel type d'alimentation est requis ?

L'écran nécessite une source d'alimentation 12 V CC, 3 A minimum. Utilisez un adaptateur certifié UL ou une source conforme à la norme SELV/ES1, LPS/PS2. Ne pas utiliser d'adaptateur non référencé dans la fiche technique.

Puis-je utiliser un support VESA ?

Oui, le moniteur est compatible avec la norme VESA MIS-D, 75 (trous carrés de 75x75 mm). Utilisez des vis M4 avec une profondeur de trou maximale de 6 mm.

Comment nettoyer l'écran ?

Débranchez l'équipement avant tout nettoyage. Utilisez un chiffon humide (pas de détergent liquide ou pulvérisé) pour essuyer délicatement la surface.

Que faire en cas de surchauffe ?

Assurez-vous que les ouvertures de ventilation ne sont pas couvertes. Évitez d'exposer l'écran à la lumière directe du soleil prolongée, car la chaleur peut endommager l'écran LCD.

Puis-je monter l'écran au mur ?

Oui, vous pouvez utiliser le kit de montage mural FPM-1000T (vendu séparément). Fixez le support au mur, puis vissez le moniteur avec les vis fournies (M4, longueur 6-10 mm).

L'écran est-il tactile ?

Non, le modèle FPM-217-R8AE est un moniteur standard sans fonctionnalité tactile. Pour un écran tactile, référez-vous à d'autres références de la série FPM-200.

Comment remplacer la batterie interne ?

Attention : danger d'explosion si la batterie est mal remplacée. Remplacez-la uniquement par le même type ou un équivalent recommandé par le fabricant. Contactez Advantech pour le remplacement.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la tension source est de 12 V CC. Si le problème persiste, contactez le service technique ; n'ouvrez pas l'appareil vous-même.

Quelles sont les précautions contre l'humidité ?

Gardez l'équipement à l'abri de l'humidité. Si un liquide pénètre dans l'appareil, débranchez-le et faites-le vérifier par un personnel qualifié. N'utilisez pas l'appareil s'il a été exposé à l'humidité.

MODE D'EMPLOI FPM-217-R8AE Advantech

Consignes de Sécurité

1. Lire attentivement les instructions de sécurité
2. Conserver ce manuel pour utilisation ultérieure
3. Débranchez cet équipement de toute prise secteur avant de le nettoyer. Utilisez seulement un chiffon humide. N'utilisez pas de détergent liquide ou pulvérisé pour le nettoyage.
4. Gardez cet équipement à l'abri de l'humidité.
5. Placez cet équipement sur une surface fiable pendant l'installation. Le faire ou bien le laisser tomber peut causer des dégâts.
6. Les ouvertures sur l'enceinte servent à la convection de l'air. Protégez l'équipement contre la surchauffe. NE COUVREZ PAS LES OUVERTURES.
7. Assurez-vous que la tension de la source d'alimentation est correcte avant de connecter l'équipement à l'alimentation.
8. Placez le câble d'alimentation de manière à ce que personne ne puisse marcher dessus. Ne placez rien sur le câble d'alimentation.
9. Toutes les mises en garde et tous les avertissements sur l'équipement doivent être notés.
10. Si l'équipement n'est pas utilisé pendant une longue période, débranchez-le de la source d'alimentation pour éviter tout endommagement dû à une surtension transitoire.
11. Ne jamais verser de liquide dans une ouverture. Cela pourrait provoquer un incendie ou un choc électrique.
12. N'ouvrez jamais l'équipement. Pour des raisons de sécurité, l'équipement doit être ouvert uniquement par du personnel qualifié.
13. Si l'une des situations suivantes se présente, faites vérifier l'équipement par le personnel de service:

■Un liquide a pénétré dans l'équipement.
■ L'équipement a été exposé à l'humidité.
L'équipement ne fonctionne pas bien, ou vous ne pouvez pas le faire fonctionner selon le manuel de l'utilisateur.
■ L'équipement est tombé et endommagé.
■ L'équipement présente des signes évidents de rupture.

1. NE LAISSEZ PAS CET ÉQUIPEMENT DANS UN ENVIRONNEMENT OU LA TEMPÉRATURE DE STOCKAGE PEUT ÊTRE INFÉRIEURE À 0 °C (32 °F) OU BIEN SUPÉRIEURE À 50 °C (122 °F). CECI POURRAIT ENDOMMAGER L'EQUIPEMENT. L'ÉQUIPEMENT DEVRAIT ÊTRE DANS UN ENVIRONNEMENT CONTRÔLÉ.

2. ATTENTION: DANGER D'EXPLOSION SI LA BATTERIE EST INCORRECTEMENT REMPLACÉE. REMPLACER SEULEMENT AVEC LE MÊME TYPE OU ÉQUIVALENT RECOMMANDÉ PAR LE FABRICANT, JETER LES BATTERIES USÉES SELON LES INSTRUCTIONS DU FABRICANT. VEUILLEZ CONTACTER LE FABRICANT, ADVANTECH, POUR LE REMPLACER.

3. Le personnel concerné doit savoir qu'il ne faut pas heurter la section d'angle de l'appareil afin d'éviter tout risque de blessure.

Remarque!

Ce produit est destiné à être alimenté par une source d'alimentation certifiée UL ou par une source de courant continu adaptée à une utilisation à une température minimale de 50 degrés Celsius (Tma 50 °C) et dont la sortie est conforme à la norme SELV ou ES1, LPS ou PS2 et à une tension nominale de 12Vcc, 3A min. assistance, veuillez contacter Advantech pour plus d'informations.

Attention! Si l'utilisateur client utilise exclusivement l'alimentation en courant continu pour ce produit, il peut provoquer des interférences radio, auquel cas, le client doit prendre les mesures appropriées.

Attention! Si le client doit utiliser un adaptateur secteur, veuillez utiliser l'adaptateur secteur figurant sur la fiche technique du produit. Si le client utilise un adaptateur secteur non répertorié dans la fiche technique du produit, il peut provoquer des interférences radio, auquel cas il doit prendre les mesures appropriée.

Attention! Évitez d'exposer le FPM-200 à la lumière directe du soleil pendant de longues périodes. Les rayons directs du soleil sur un écran LCD peuvent devenir très chauds et endommager physiquement l'écran car les composants ne sont pas conçus pour tolérer une chaleur intense, ce qui raccourcit la durée de vie de l'écran.

Attention! MISE EN GUARD : le fil du conducteur de protection doit ? tre verte et jaune, 22 AWG / 0.3 (mm2) min.

安全指示

La série FPM-200 peut être montée de différentes manières. La polyvalence du FPM-200 lui permet d'être monté sur votre bureau ou ailleurs.

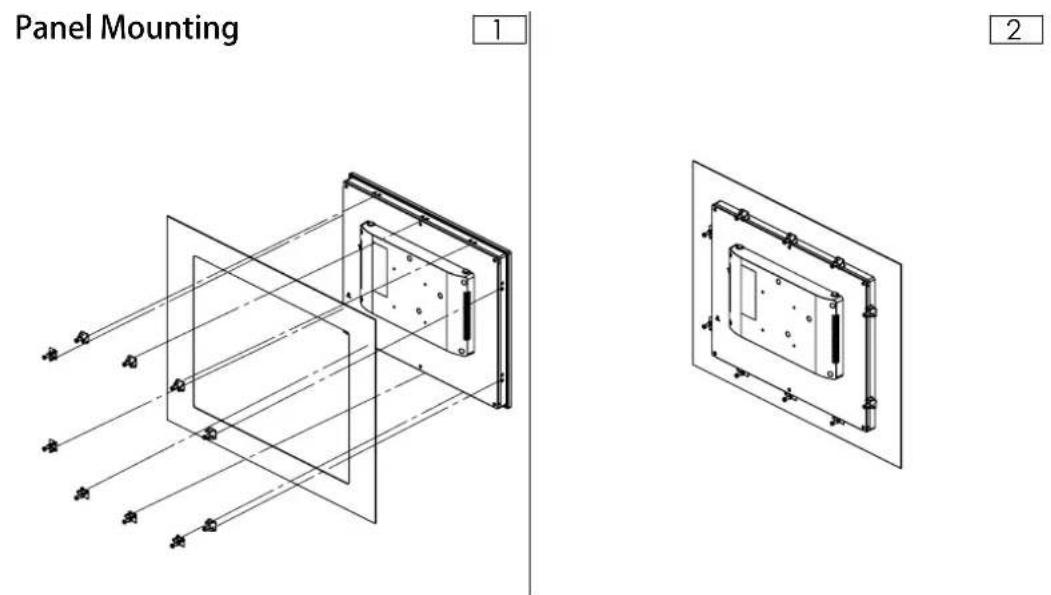

2.1.1 Panel Mounting / Montage Sur Panneau

Si vous devez installer la série FPM-212/215/217 dans un panneau, libérez les supports de fixation en détachant 4 vis situées à l'arrière et fixez-les en haut et en bas à l'aide de vis. Pour réaliser complètement le montage sur panneau, il faut 10 pinces avec M6 * 21mm des vis.

10 pinces avec vis M4 * 25 mm.

Diamètre de la vis = M4 min.

Longueur de la vis = 25.0 min.

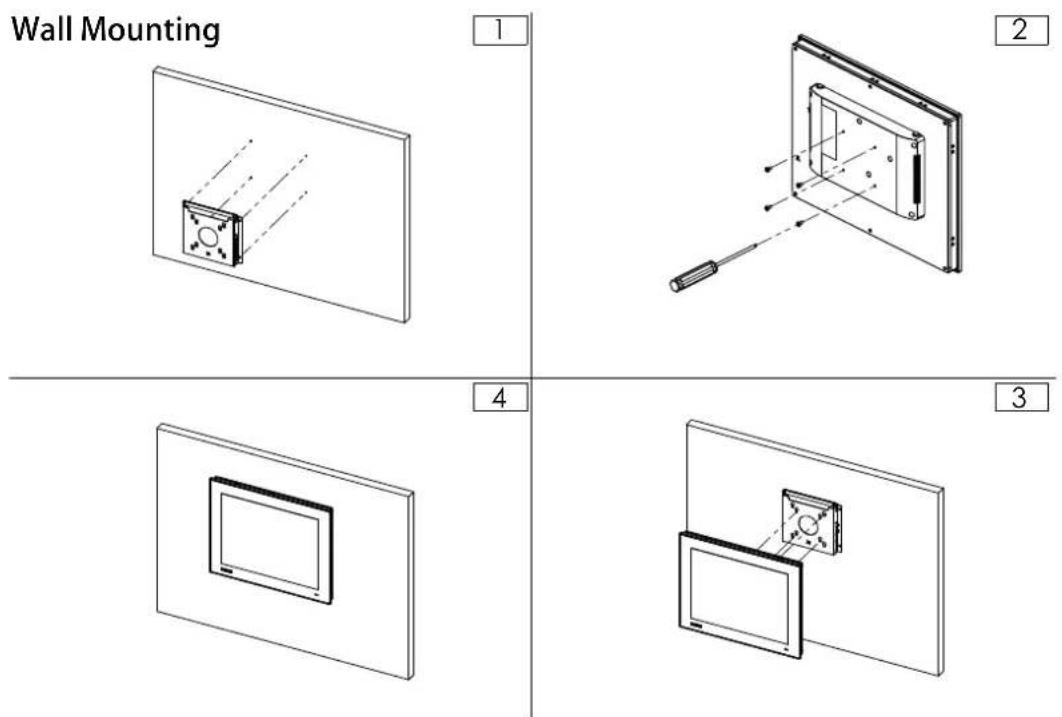

Si vous devez installer la série FPM-212/215/217 dans le mur, vous pouvez utiliser le kit de montage FPM-1000T qui est proposé comme accessoire optionnel pour FPM-212/215/217. Vous devez d'abord fixer ce support métallique au mur, puis fixer le FPM-212/215/217 avec les vis incluses. Le support métallique maintient le FPM-212/215/217 au mur pour terminer le montage mural.

Veuillez vous référer à la figure 2.2 et suivre les étapes suivantes pour monter le FPM-212/215/217 sur un mur:

Vis pour fixer le kit de montage

Diamètre de vis = M4.

Longueur de vis = 6-10 mm

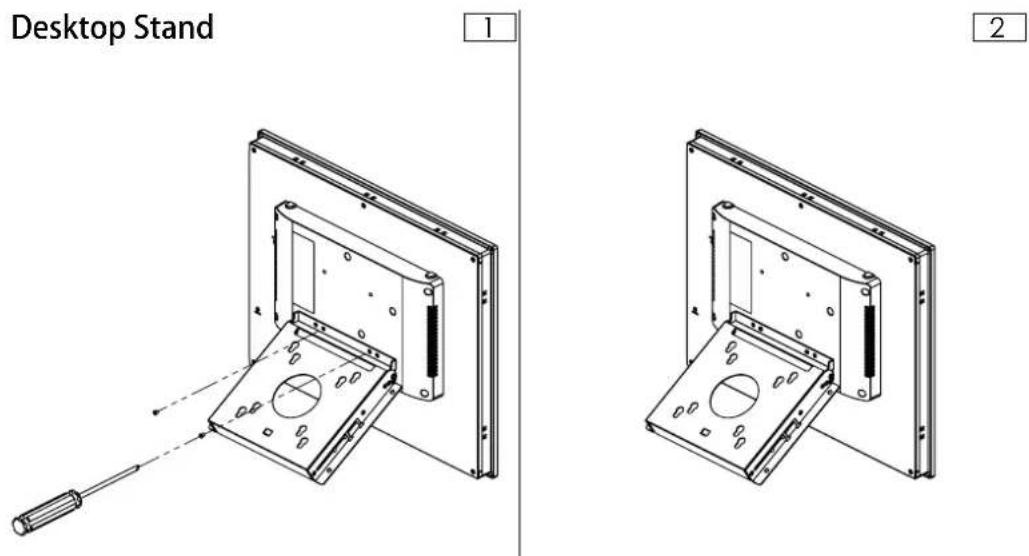

2.1.3 Desktop Stand Mounting / Montage du support de bureau

Si vous devez opter pour le support de montage sur bureau, vous pouvez également utiliser le montage FPM-1000T kit et fixer le support avec 2 vis M4 au bureau pour la fixation du support au FPM-212/215/217.

(p.s Le kit de montage FPM-1000T est proposé comme accessoire optionnel pour le FPM-212/215/217.)

Montage du support de bureau

Vis pour fixer le kit de montage (2 pièces)

Diamètre de vis = M4.

Longueur de vis = 6-10 mm

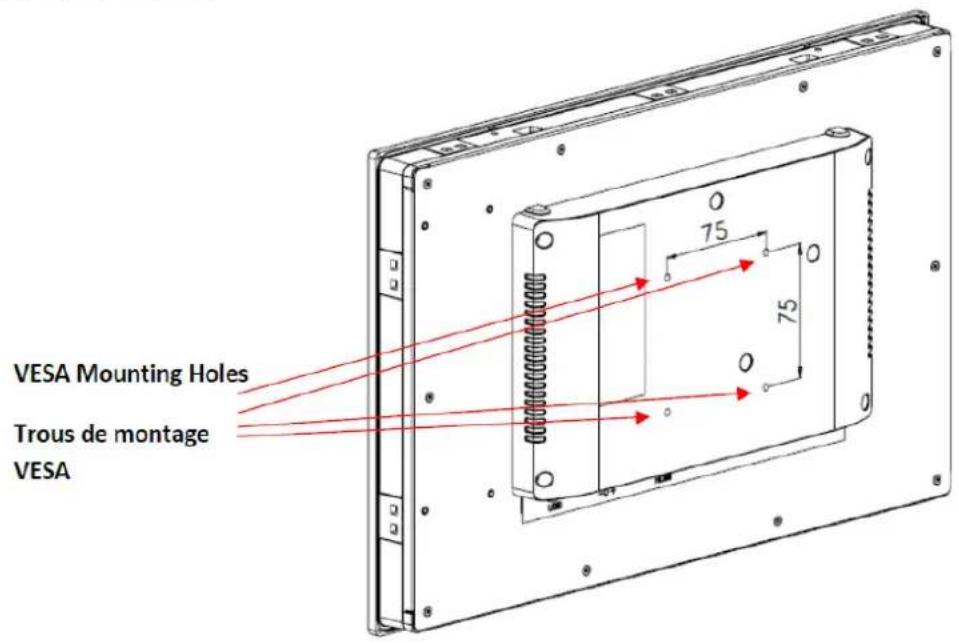

2.1.4 VESA Mounting / Montage VESA

Si le montage VESA est préférable, le FPM-212/215/217 est un écran conforme à la norme VESA MIS-D, 75, équipé de perforations carrées de 75 x 75 mm. Utilisez des vis M4 pour fixer le support au FPM-212/215/217.

VESA Mounting

Remarque! Utiliser un appareil de montage approprié pour éviter tout risque de blessure.

Remarque! Spécifications de montage de la vis VESA: M4. Profondeur du trou de vis: 6 mm (max.).
