Type de produit	Moniteur industriel
Marque	Advantech
Modèle	FPM-219-R9AE
Taille d'écran	19 pouces
Résolution	1280 x 1024 pixels (estimation)
Type de panneau	LCD
Alimentation	12 Vcc, 3 A min. (alimentation certifiée UL ou source CC adaptée)
Consommation électrique	Non spécifiée, alimentation recommandée 12 Vcc / 3 A
Montage	Montage sur panneau, mural (kit FPM-1000T en option), sur bureau, VESA MIS-D 75 (75 x 75 mm)
Vis de montage VESA	M4, profondeur max. 6 mm
Température de fonctionnement	0 °C à 50 °C
Température de stockage	0 °C à 50 °C (éviter moins de 0 °C ou plus de 50 °C)
Humidité	Protéger de l'humidité
Nettoyage	Débrancher avant nettoyage, utiliser un chiffon humide, pas de détergent liquide ou pulvérisé
Sécurité	Ne pas ouvrir, confier au personnel qualifié; éviter exposition directe au soleil; ne pas couvrir les ouvertures de ventilation; batterie remplacée uniquement par type équivalent
Poids	Non spécifié
Dimensions (L x H x P)	Non spécifiées
Accessoires optionnels	Kit de montage FPM-1000T pour montage mural et sur bureau
Garantie	Consulter le fabricant Advantech

FOIRE AUX QUESTIONS - FPM-219-R9AE Advantech

Comment nettoyer l'écran du moniteur FPM-219-R9AE ?

Débranchez d'abord l'appareil de la prise secteur. Utilisez un chiffon humide (pas de détergent liquide ou pulvérisé). Ne jamais verser de liquide dans les ouvertures.

Quelle tension d'alimentation est requise pour le FPM-219-R9AE ?

L'alimentation doit être une source certifiée UL ou une source CC adaptée, avec une tension nominale de 12 Vcc et un courant minimum de 3 A.

Comment installer le moniteur en montage mural ?

Utilisez le kit de montage optionnel FPM-1000T. Fixez d'abord le support métallique au mur, puis fixez le moniteur avec les vis fournies (vis M4, longueur 6-10 mm).

Quelles sont les températures de stockage et de fonctionnement recommandées ?

La température de fonctionnement est de 0 °C à 50 °C. Évitez de stocker en dessous de 0 °C ou au-dessus de 50 °C pour ne pas endommager l'appareil.

Puis-je utiliser un adaptateur secteur non certifié ?

Il est recommandé d'utiliser l'adaptateur secteur indiqué dans la fiche technique. L'utilisation d'un adaptateur non répertorié peut provoquer des interférences radio.

Que faire en cas de dysfonctionnement de l'appareil ?

Si l'appareil ne fonctionne pas correctement, ne l'ouvrez pas. Contactez un personnel qualifié pour la vérification, surtout si du liquide a pénétré ou si l'appareil est tombé.

Comment remplacer la batterie interne ?

Attention: danger d'explosion si la batterie est incorrectement remplacée. Remplacez uniquement par le même type ou équivalent recommandé par le fabricant. Contactez Advantech.

Quelles sont les options de montage disponibles ?

Le moniteur peut être monté sur panneau, sur bureau, au mur (avec kit optionnel), ou en VESA (standard MIS-D 75, trous de 75x75 mm, vis M4).

Puis-je exposer le moniteur à la lumière directe du soleil ?

Évitez l'exposition prolongée au soleil direct. Les rayons peuvent chauffer l'écran LCD et endommager physiquement l'écran, réduisant sa durée de vie.

Où puis-je trouver la notice complète du FPM-219-R9AE ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction en choisissant votre langue.

MODE D'EMPLOI FPM-219-R9AE Advantech

Consignes de Sécurité

1. Lire attentivement les instructions de sécurité
2. Conserver ce manuel pour utilisation ultérieure
3. Débranchez cet équipement de toute prise secteur avant de le nettoyer. Utilisez seulement un chiffon humide. N'utilisez pas de détergent liquide ou pulvérisé pour le nettoyage.
4. Gardez cet équipement à l'abri de l'humidité.
5. Placez cet équipement sur une surface fiable pendant l'installation. Le faire ou bien le laisser tomber peut causer des dégâts.
6. Les ouvertures sur l'enceinte servent à la convection de l'air. Protégez l'équipement contre la surchauffe. NE COUVREZ PAS LES OUVERTURES.
7. Assurez-vous que la tension de la source d'alimentation est correcte avant de connecter l'équipement à l'alimentation.
8. Placez le câble d'alimentation de manière à ce que personne ne puisse marcher dessus. Ne placez rien sur le câble d'alimentation.
9. Toutes les mises en garde et tous les avertissements sur l'équipement doivent être notés.
10. Si l'équipement n'est pas utilisé pendant une longue période, débranchez-le de la source d'alimentation pour éviter tout endommagement dû à une surtension transitoire.
11. Ne jamais verser de liquide dans une ouverture. Cela pourrait provoquer un incendie ou un choc électrique.
12. N'ouvrez jamais l'équipement. Pour des raisons de sécurité, l'équipement doit être ouvert uniquement par du personnel qualifié.
13. Si l'une des situations suivantes se présente, faites vérifier l'équipement par le personnel de service:

■Un liquide a pénétré dans l'équipement.
■ L'équipement a été exposé à l'humidité.
L'équipement ne fonctionne pas bien, ou vous ne pouvez pas le faire fonctionner selon le manuel de l'utilisateur.
■ L'équipement est tombé et endommagé.
■ L'équipement présente des signes évidents de rupture.

1. NE LAISSEZ PAS CET ÉQUIPEMENT DANS UN ENVIRONNEMENT OU LA TEMPÉRATURE DE STOCKAGE PEUT ÊTRE INFÉRIEURE À 0 °C (32 °F) OU BIEN SUPÉRIEURE À 50 °C (122 °F). CECI POURRAIT ENDOMMAGER L'EQUIPEMENT. L'ÉQUIPEMENT DEVRAIT ÊTRE DANS UN ENVIRONNEMENT CONTRÔLÉ.

2. ATTENTION: DANGER D'EXPLOSION SI LA BATTERIE EST INCORRECTEMENT REMPLACÉE. REMPLACER SEULEMENT AVEC LE MÊME TYPE OU ÉQUIVALENT RECOMMANDÉ PAR LE FABRICANT, JETER LES BATTERIES USÉES SELON LES INSTRUCTIONS DU FABRICANT. VEUILLEZ CONTACTER LE FABRICANT, ADVANTECH, POUR LE REMPLACER.

3. Le personnel concerné doit savoir qu'il ne faut pas heurter la section d'angle de l'appareil afin d'éviter tout risque de blessure.

Remarque!

Ce produit est destiné à être alimenté par une source d'alimentation certifiée UL ou par une source de courant continu adaptée à une utilisation à une température minimale de 50 degrés Celsius (Tma 50 °C) et dont la sortie est conforme à la norme SELV ou ES1, LPS ou PS2 et à une tension nominale de 12Vcc, 3A min. assistance, veuillez contacter Advantech pour plus d'informations.

Attention! Si l'utilisateur client utilise exclusivement l'alimentation en courant continu pour ce produit, il peut provoquer des interférences radio, auquel cas, le client doit prendre les mesures appropriées.

Attention! Si le client doit utiliser un adaptateur secteur, veuillez utiliser l'adaptateur secteur figurant sur la fiche technique du produit. Si le client utilise un adaptateur secteur non répertorié dans la fiche technique du produit, il peut provoquer des interférences radio, auquel cas il doit prendre les mesures appropriée.

Attention! Évitez d'exposer le FPM-200 à la lumière directe du soleil pendant de longues périodes. Les rayons directs du soleil sur un écran LCD peuvent devenir très chauds et endommager physiquement l'écran car les composants ne sont pas conçus pour tolérer une chaleur intense, ce qui raccourcit la durée de vie de l'écran.

Attention! MISE EN GUARD : le fil du conducteur de protection doit ? tre verte et jaune, 22 AWG / 0.3 (mm2) min.

安全指示

La série FPM-200 peut être montée de différentes manières. La polyvalence du FPM-200 lui permet d'être monté sur votre bureau ou ailleurs.

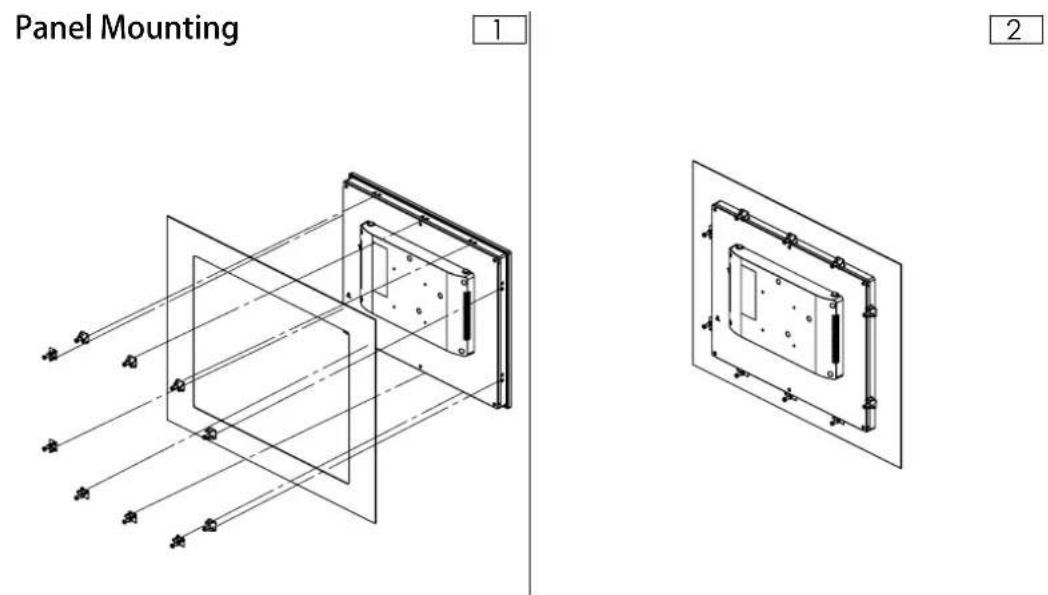

2.1.1 Panel Mounting / Montage Sur Panneau

Si vous devez installer la série FPM-212/215/217 dans un panneau, libérez les supports de fixation en détachant 4 vis situées à l'arrière et fixez-les en haut et en bas à l'aide de vis. Pour réaliser complètement le montage sur panneau, il faut 10 pinces avec M6 * 21mm des vis.

10 pinces avec vis M4 * 25 mm.

Diamètre de la vis = M4 min.

Longueur de la vis = 25.0 min.

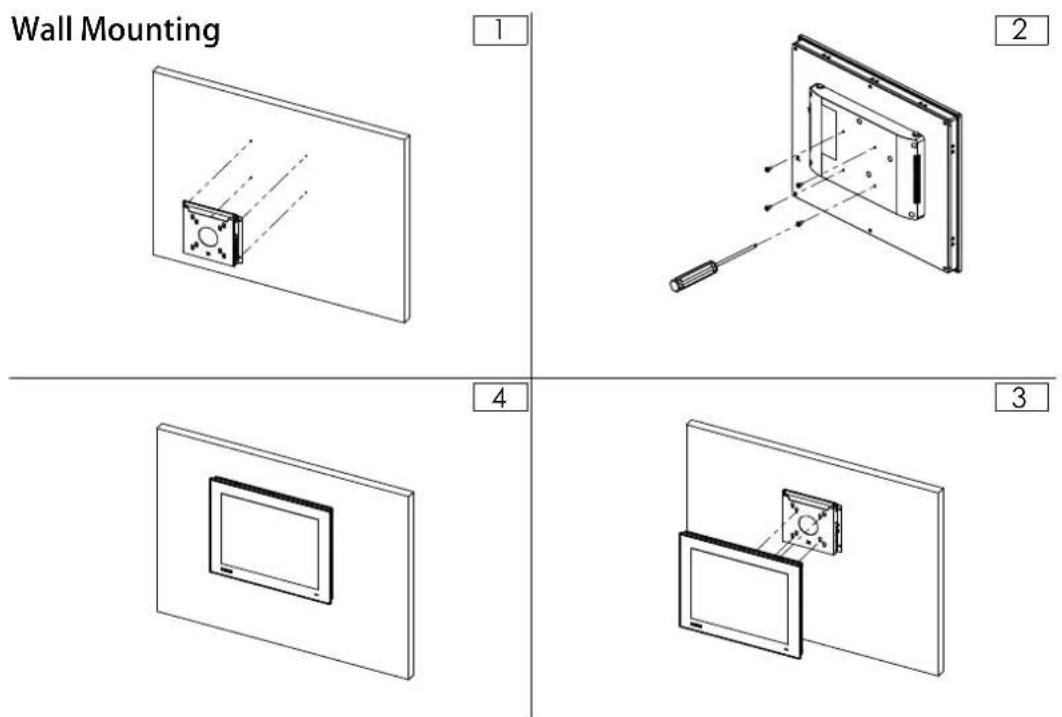

Si vous devez installer la série FPM-212/215/217 dans le mur, vous pouvez utiliser le kit de montage FPM-1000T qui est proposé comme accessoire optionnel pour FPM-212/215/217. Vous devez d'abord fixer ce support métallique au mur, puis fixer le FPM-212/215/217 avec les vis incluses. Le support métallique maintient le FPM-212/215/217 au mur pour terminer le montage mural.

Veuillez vous référer à la figure 2.2 et suivre les étapes suivantes pour monter le FPM-212/215/217 sur un mur:

Vis pour fixer le kit de montage

Diamètre de vis = M4.

Longueur de vis = 6-10 mm

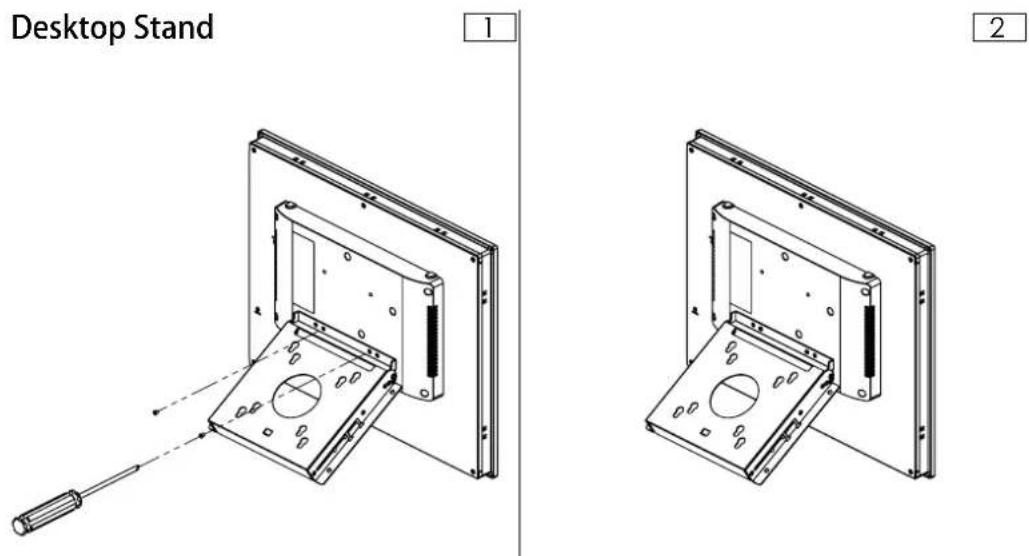

2.1.3 Desktop Stand Mounting / Montage du support de bureau

Si vous devez opter pour le support de montage sur bureau, vous pouvez également utiliser le montage FPM-1000T kit et fixer le support avec 2 vis M4 au bureau pour la fixation du support au FPM-212/215/217.

(p.s Le kit de montage FPM-1000T est proposé comme accessoire optionnel pour le FPM-212/215/217.)

Montage du support de bureau

Vis pour fixer le kit de montage (2 pièces)

Diamètre de vis = M4.

Longueur de vis = 6-10 mm

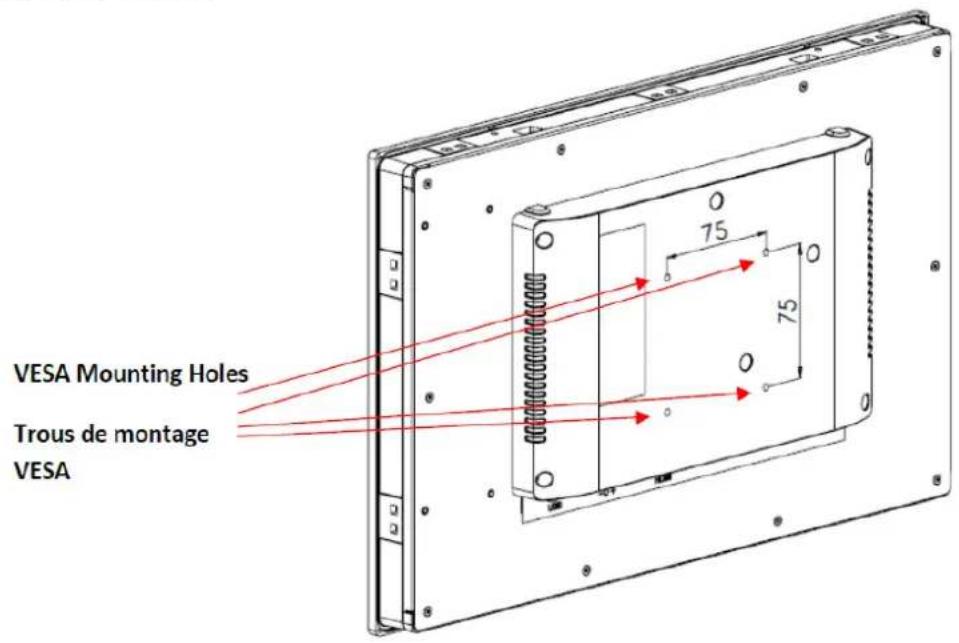

2.1.4 VESA Mounting / Montage VESA

Si le montage VESA est préférable, le FPM-212/215/217 est un écran conforme à la norme VESA MIS-D, 75, équipé de perforations carrées de 75 x 75 mm. Utilisez des vis M4 pour fixer le support au FPM-212/215/217.

VESA Mounting

Remarque! Utiliser un appareil de montage approprié pour éviter tout risque de blessure.

Remarque! Spécifications de montage de la vis VESA: M4. Profondeur du trou de vis: 6 mm (max.).
