LS1210P - Switch réseau TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau PoE+
Marque	TP-Link
Modèle	LS1210P
Nombre de ports	8 ports PoE+ 10/100 Mbps + 2 ports Gigabit non-PoE
Budget PoE total	96 W
Puissance PoE par port	Jusqu'à 30 W par port
Normes PoE	IEEE 802.3af/at
Capacité de commutation	5.6 Gbit/s
Taux de transfert de paquets	4.17 Mpps
Table d'adresses MAC	2K
Mémoire tampon des paquets	2 Mbits
Mode Extend (ports 1-8)	Oui (distance jusqu'à 250 m, débit 10 Mbps)
Mode Isolation (ports 1-8)	Oui (isolement du trafic client)
Mode Recovery (ports 1-8)	Oui (redémarrage automatique des périphériques PD)
Alimentation	Adaptateur secteur externe 53.5 VDC / 1.92 A
Consommation électrique maximale	99.52 W
Dissipation thermique maximale	338.37 BTU/h
Ventilation	Sans ventilateur (silencieux)
Dimensions (L x P x H)	171 x 98 x 27 mm
Montage	Bureau / mural (support inclus)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% (sans condensation)
Certifications	CE, RoHS

FOIRE AUX QUESTIONS - LS1210P TP-LINK

Quel est le budget PoE total du LS1210P ?

Le budget PoE total est de 96 W, réparti sur les 8 ports PoE+ avec jusqu'à 30 W par port.

Comment activer le mode Extend sur le switch ?

Le mode Extend s'active via un interrupteur physique sur le panneau avant (ports 1-8). Il étend la distance de transmission jusqu'à 250 m mais réduit le débit à 10 Mbps.

À quoi sert le mode Isolation ?

Le mode Isolation empêche la communication entre les ports 1-8, isolant le trafic client pour améliorer la sécurité et les performances dans les réseaux sensibles.

Comment fonctionne le PoE Auto Recovery ?

Le PoE Auto Recovery surveille les périphériques connectés et redémarre automatiquement le port PoE si un appareil ne répond plus, garantissant une meilleure stabilité.

Le switch est-il compatible avec les normes PoE 802.3af et 802.3at ?

Oui, le LS1210P est compatible avec les deux normes 802.3af (PoE) et 802.3at (PoE+), permettant d'alimenter une large gamme d'appareils.

Puis-je utiliser des câbles Cat5 pour les ports Gigabit ?

Pour les ports Gigabit (Uplink 1 et 2), il est recommandé d'utiliser du câble Cat5e ou supérieur pour des performances optimales sur 100 m.

Le switch est-il silencieux ?

Oui, il est doté d'une conception sans ventilateur (fanless), ce qui le rend idéal pour les environnements sensibles au bruit comme les bureaux ou les maisons.

Comment monter le switch au mur ?

Le switch peut être monté au mur à l'aide des trous de fixation prévus sous le boîtier. Utilisez des vis adaptées au mur (non fournies).

Que faire si un périphérique PoE ne s'allume pas ?

Vérifiez d'abord les LEDs PoE sur le port correspondant. Assurez-vous que le budget PoE total n'est pas dépassé et que le câble est correctement connecté. Si le problème persiste, le mode Recovery peut redémarrer le périphérique.

Le switch nécessite-t-il une configuration ?

Non, le LS1210P est un switch non géré (plug-and-play). Aucune configuration n'est nécessaire pour une utilisation de base.

MODE D'EMPLOI LS1210P TP-LINK

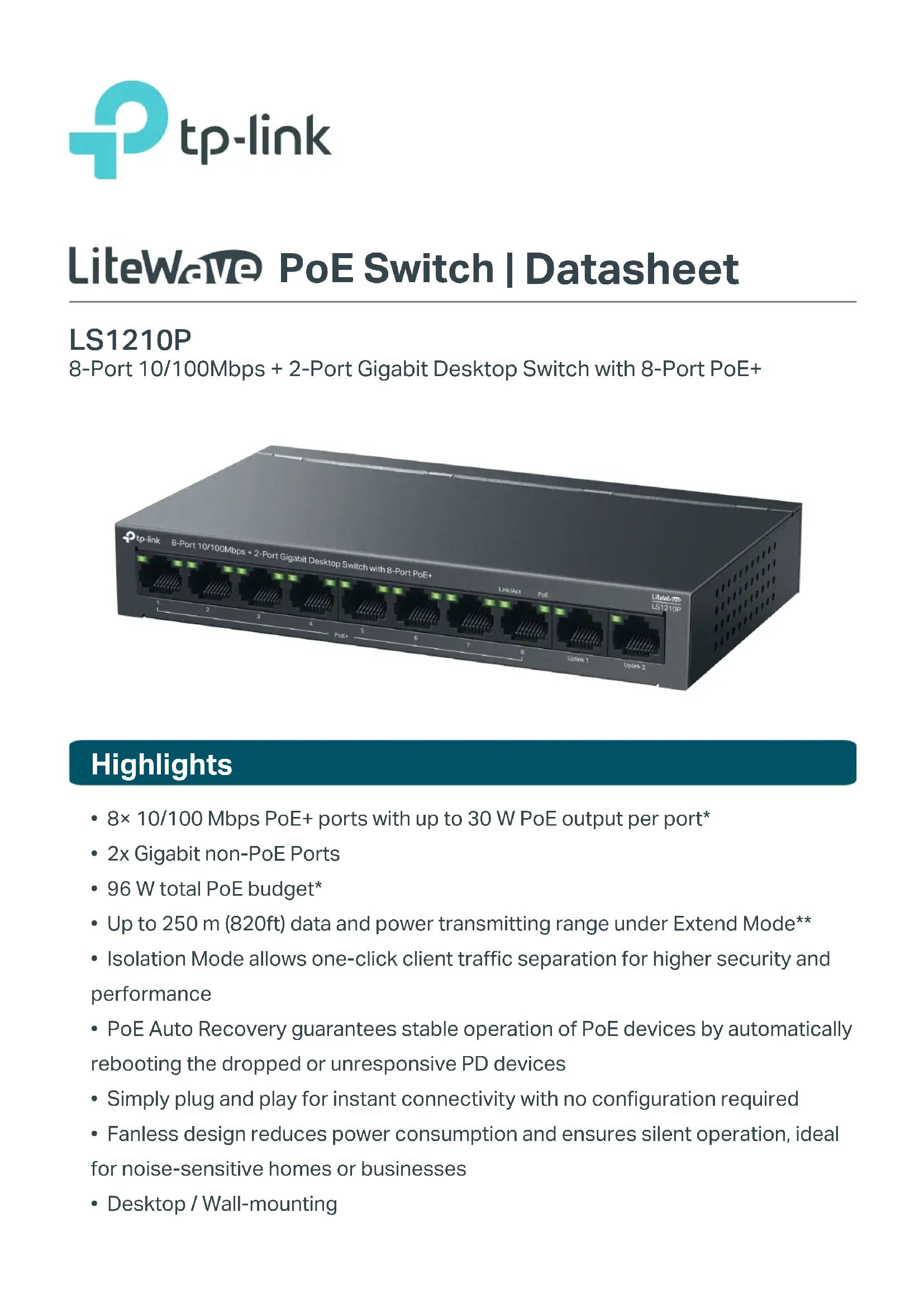

LiteWave PoE Switch | Fiche technique

LS1210P

Commutateur de bureau 8 ports 10/100Mbps + 2 ports Gigabit avec 8 ports PoE+

Points forts

• 8 ports PoE+ 10/100 Mbps avec une puissance PoE allant jusqu'à 30 W par port* • 2 ports Gigabit non-PoE • Budget PoE total de 96 W*
• Portée de transmission de données et d'alimentation jusqu'à 250 m (820 pieds) en mode étendu**
• Le mode d'isolation permet de séparer le trafic client en un clic pour une sécurité et des performances accrues
• La récupération automatique PoE garantit un fonctionnement stable des appareils PoE en redémarrant automatiquement les appareils PD tombés en panne ou ne répondant plus
• Simple à brancher et à utiliser pour une connectivité instantanée, sans configuration requise
• Conception sans ventilateur réduit la consommation d'énergie et assure un fonctionnement silencieux, idéal pour les foyers ou les entreprises sensibles au bruit
• Bureau / Montage mural

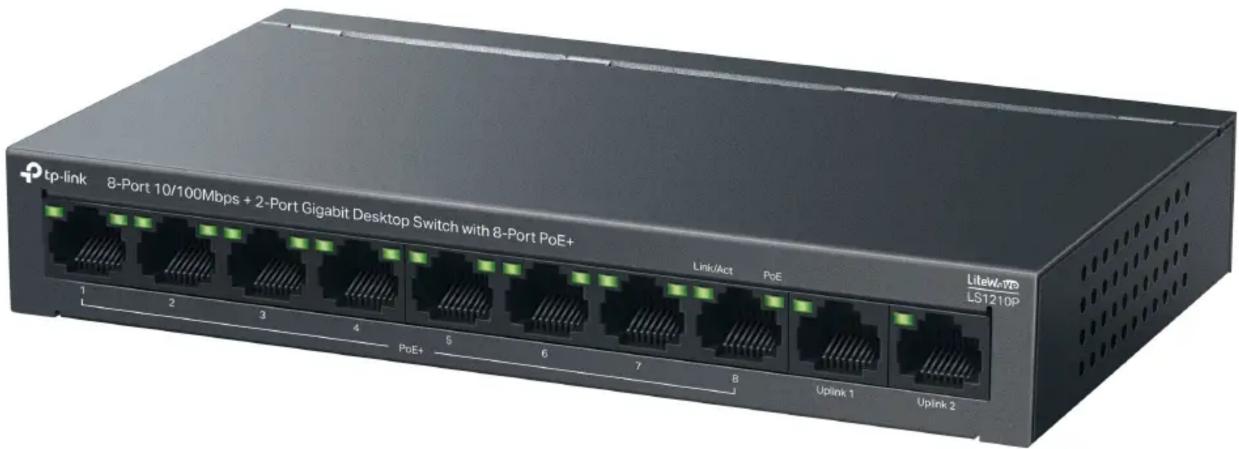

Photos du produit

Spécifications

Model LS1210P
Standards	IEEE 802.3, IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3af, IEEE 802.3at
Interface	• 8*10/100 Mbps PoE+ RJ45 Ports + 2*10/100/1000Mbps RJ45 Ports • AUTO Negotiation/AUTO MDI/MDIX
Network Media (Cable)	• 10BASE-T: UTP category 3, 4, 5 cable (maximum 100m) • 100BASE-TX: UTP category 5 or above cable (maximum 100m) • 1000BASE-T: UTP category 5e or above cable (maximum 100m)
Max Power Consumption 99.52 W
Max Heat Dissipation 338.37 BTU/h
PoE Ports (RJ45)	Standard: 802.3 af/at compliant PoE Ports: Port 1- Port 8 Power Supply: 96 W
Transmission Method Store-And-Forward
Packet Forwarding Rate 4.17 Mpps
Switch Capacity 5.6 Gbps
MAC Address Table 2K
Packet Buffer Capacity 2 Mbit
Jumbo Frame 2 KB
Extend Mode For Ports 1-8
Isolation Mode For Ports 1-8
Recovery Mode For Ports 1-8
Fan Quantity Fanless
External Power Supply	External Power Adapter (Power Input: 220~240V, 50/60Hz (NV), Output: 53.5 VDC / 1.92 A)
LED Power, Link/Act, PoE Status

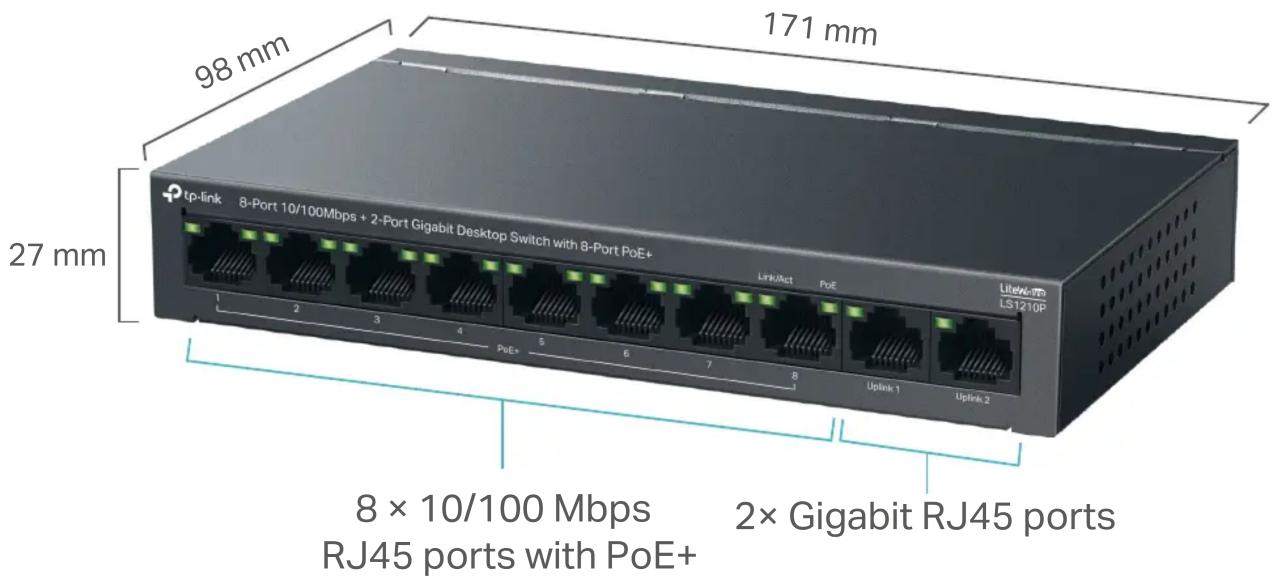

Dimensions (W x D x H) 6.7×3.9×1.1 in (171×98×27 mm)
Certification CE, RoHS
Package Contents Switch, Power Adapter, Rubber Feet, Installation Guide
MTBF 323718h @ 25°C
Operating Temperature 0°C to 40 °C (32 °F to 104°F)
Storage Temperature -40 °C to 70 °C (-40 °F to 158°F)
Operating Humidity 10% to 90% non-condensing
Storage Humidity	5% to 90% non-condensing

Avertissements

*Les calculs du budget PoE sont basés sur des tests en laboratoire. Le budget de puissance PoE réel n'est pas garanti et variera en fonction des limitations du client et des facteurs environnementaux. **La vitesse des ports en mode étendu sera réduite à 10 Mbps. La distance de transmission réelle peut varier en fonction de la consommation d'énergie des appareils alimentés par PoE ou de la qualité et du type de câble.
