| Type de produit | Switch réseau de bureau multi-gigabit 5 ports 2,5G |
| Marque et modèle | TP-Link TL-SG105S-M2 |
| Normes réseau | IEEE 802.3, 802.3u, 802.3ab, 802.3bz, 802.3x, 802.1p |
| Interfaces | 5 ports RJ45 10/100/1000/2500 Mbps auto-négociation |
| Capacité de commutation | 25 Gbps |
| Méthode de transfert | Store-and-forward |
| Table d'adresses MAC | Apprentissage automatique, vieillissement automatique |
| Alimentation | Adaptateur secteur externe (9V 0,6A) |
| Consommation électrique | Max 4,5 W |
| Dimensions (L x P x H) | 171 x 98 x 27 mm |
| Poids | 0,4 kg |
| Température de fonctionnement | -5 °C à 40 °C |
| Température de stockage | -40 °C à 70 °C |
| Humidité de fonctionnement | 10 % à 90 % HR sans condensation |
| Fixation murale | Oui (vis non fournies, trous espacés de 52 mm) |
| Fonctions principales | Détection et prévention des boucles, LED de statut par port (débit 2,5G/1G/100M), boîtier métallique |
| Entretien et nettoyage | Débrancher avant nettoyage, utiliser un chiffon sec et non abrasif |
| Sécurité | Ne pas exposer à l'eau, au feu ou à l'humidité. Ne pas ouvrir ni modifier l'appareil. Utiliser uniquement l'adaptateur fourni. |
| Pièces détachées et réparabilité | Adaptateur secteur disponible en option. Aucune pièce interne réparable par l'utilisateur. Support sur tp-link.com |
FOIRE AUX QUESTIONS - TL-SG105S-M2 TP-LINK
Questions des utilisateurs sur TL-SG105S-M2 TP-LINK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Switch réseau au format PDF gratuitement ! Retrouvez votre notice TL-SG105S-M2 - TP-LINK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TL-SG105S-M2 de la marque TP-LINK.
MODE D'EMPLOI TL-SG105S-M2 TP-LINK
Guide d'installation
Switch de bureau multi-gigabit 5/8 ports 2,5G
Explication du panneau
Alimentation
Power
Marche : Mise sous tension
Éteint : Mise hors tension
Emplacement de sécurité Kensington
Fixez le cadenas (non
fourni) dans la fente pour
empêcher le vol de l'appareil.
LED du port
Lorsqu'une des LED est allumée/clignotante
Activé : Connexion à un appareil, mais aucune activité
Clignotement rapide : transmission ou réception de
données
Clignotement lent : boucle détectée sur le port
correspondant
LED gauche (2,5G)
Vert : Fonctionne à 2,5 Gbit/s
LED droite (1G/100M)
Vert : Débit de 1 Gbit/s
Jaune : Débit de 100 Mbits/s
Changer
Marche : Le switch surveillera et s'adressera problèmes
liés aux boucles au sein de la structure
du réseau afin de prévenir les perturbations causées par
des chemins redondants
Désactivé : (par défaut) Le commutateur ne tentera pas
de surveiller ni de résoudre les problèmes liés aux boucles.
Note:
Par souci de simplicité, nous prendrons le TL-SG105S-M2 comme exemple dans ce guide.

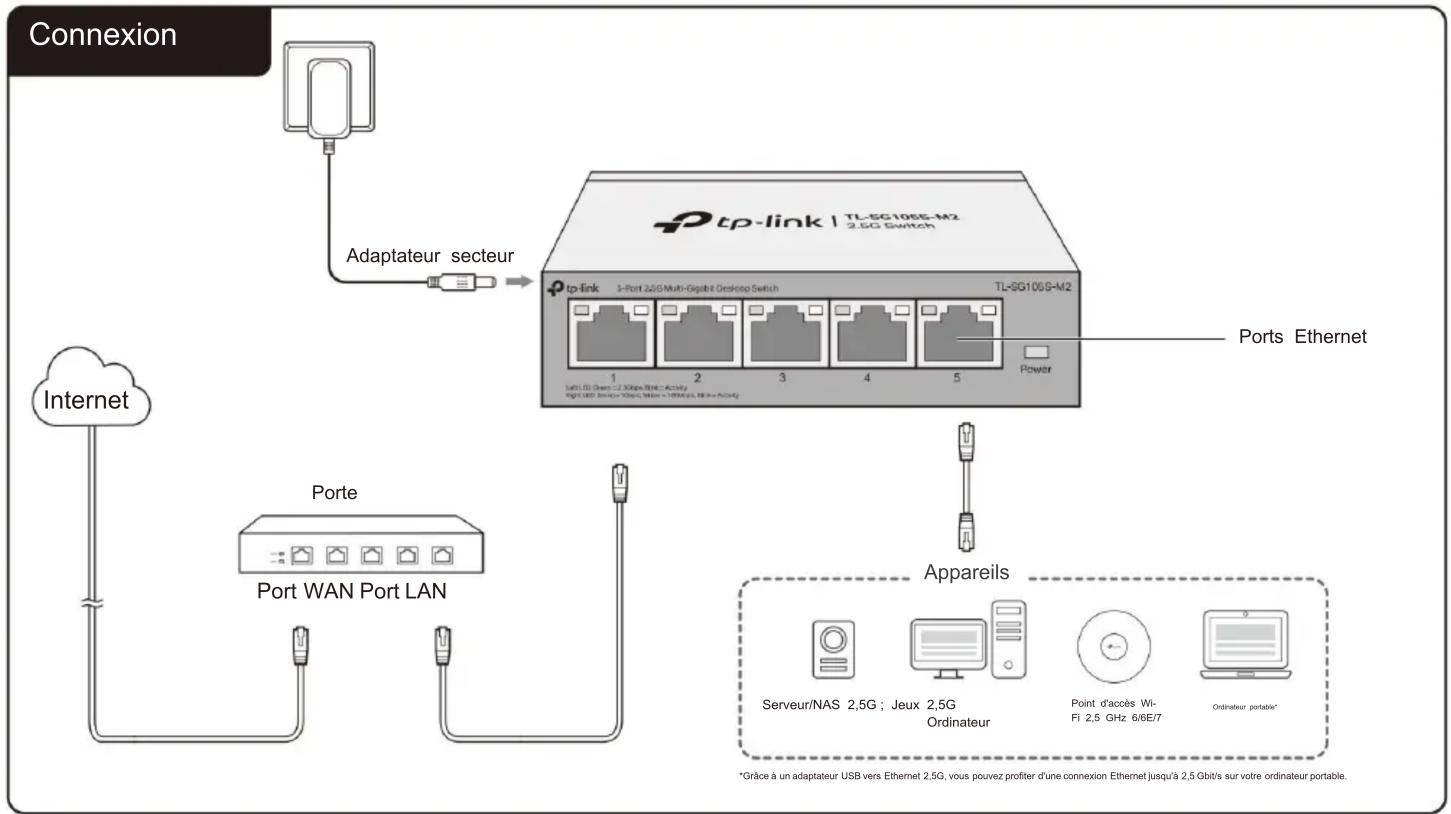

Caractéristiques
Spécifications générales
| Standard | IEEE802.3, IEEE802.3a, IEEE802.3ab, IEEE 802.3bc, IEEE 802.3x, iE88b2.1p |
| Protocole | CSMA/CD |
| Réseau de médias (câble) | 100Base-TX: câble UTP de catégorie 5 ou supérieure (max. 100 m)1000Base-T: câble UTP de catégorie 5e ou supérieure (max. 100 m)2.50Base-T: câble UTP de catégorie 5e ou supérieure (max. 100 m) |
| Interface | 5/8 ports RJ45 à négociation automatique 100 Mbps/1 Gbps/2.5 Gbps |
| Capacité de commutation | TL-SG105M-8A2: 25 GblsTL-SG105M-8A2: 40 Gbls |
| Méthode de transfert | Stockage et retransmission |
| Apprentissage de l'adresse MAC | Apprentissage automatique, vieillissement automatique |
| Fréquence d'images | 100Base-TX: 148 810 pesqués par secondexport1000Base-T: 1 488 095 pesqués par secondexport2.50Base-T: 3 720 238 ppi/port |
| Fixation murate | Oui |
| Distance entre les trous de fixation | TL-SG105M-8A2: 52 mmTL-SG105M-8A2: 110 mm |
Spécifications environnementales et physiques
| Température de fonctionnement | -5 °C à 40 °C |
| Température de stockage | -40 °C à 70 °C |
| Humidité de fonctionnement | 10 % à 90 % d'humidité relative sans condensation |
| Humidité de stockage | 5 % à 90 % d'humidité relative sans condensation |
| -5°C - 40°C | |
| -40°C - 70°C | |
| 10% - 90% RH | |
| 5% - 90% RH | |
Foire aux questions (FAQ)
Q1. La LED d'alimentation n'est pas allumée.
Le voyant d'alimentation doit être allumé lorsque le système d'alimentation fonctionne normalement. Si le voyant d'alimentation n'est pas allumé, vérifiez les points suivants :
A1 : Assurez-vous que l'adaptateur secteur est branché sur l'interrupteur Source correcte.
A2 : Assurez-vous que la tension de l'alimentation électrique correspond aux exigences de la tension d'entrée de l'interrupteur.
A3 : Assurez-vous que la source d'alimentation est allumée.
Q2. Les LED droite et gauche ne s'allument pas lorsqu'un appareil est connecté au port correspondant.
Il est recommandé de vérifier les éléments suivants :
A1 : Assurez-vous que les connecteurs du câble sont bien branchés sur l'interrupteur et l'appareil.
A2 : Assurez-vous que l'appareil connecté est allumé et fonctionne normalement.
A3 : Le câble doit avoir une longueur inférieure à 100 mètres (328 pieds).
Q3. Pourquoi le commutateur ne parvient-il pas à détecter et à empêcher la formation d'une boucle dans la topologie du réseau lorsque la prévention des boucles est activée ?
A: Lors du raccordement de ce commutateur à d'autres périphériques non terminaux, tels que Si vous utilisez des commutateurs d'autres marques et que ces appareils ne peuvent pas traiter transmettre correctement les paquets de détection de boucle, la fonction de prévention des boucle risque d'être limitée. Il est recommandé de connecter directement les terminaux à ce commutateur ou d'utiliser des périphériques non terminaux dotés d'une capacité de transmission complète.
Pour obtenir une assistance technique et d'autres informations, veuillez consuler le site https://www.tp-link.com/support ou simplement scanner le
Informations de sécurité
• Ténez l'appareil éloigné de l'eau, du feu, de l'humidité ou des environnements chauds.
- N'assayez pas de démonter, de réparer ou de modifier l'appareil. Pour toute assistance, veuillez nous
- N'utilisez pas de chargeur ou de câble USB endommagé pour charger l'apparsil.
• N'utiliez aucun autre chargeur que ceux recommandés.
- L'adaptateur doit être installé à proximité de l'équipement et être facilement accessible.
Veuillez lire et respecter les consignes de sécurité ci-dessus lors de l'utilisation de l'appareil. Nous ne pouvons garantir l'absence d'accidents ou de dommages liés à une utilisation incorrecte de l'appareil. Veuillez utiliser ce produit avec précaution et à vos propres risques.
