Type de produit	Carte mère
Marque	MSI
Modèle	PRO A620M-C EX
Socket CPU	AMD AM5
Chipset	AMD A620
Type de mémoire supportée	DDR5, non-ECC, unbuffered
Nombre de slots mémoire	2 (Dual Channel)
Capacité mémoire max	96 Go
Slots d'extension PCIe	1x PCIe 4.0 x16 (CPU), 1x PCIe 3.0 x1 (chipset), 1x PCI (chipset)
Slots M.2	2x M.2 (Clé M) PCIe 4.0 x4 (CPU)
Ports SATA	4x SATA 6 Gb/s (chipset A620)
Connecteurs de ventilateur	1x CPU 4 broches, 2x Système 4 broches
Ports USB arrière	2x USB 2.0 Type-A (chipset A620)
Sorties vidéo intégrées	1x HDMI 2.1 (4K 60 Hz), 1x DisplayPort 1.4 (4K 60 Hz), 1x VGA, 1x DVI-D
Audio	Audio Boost, connecteur audio avant JAUD1
BIOS	UEFI AMI BIOS, 256 Mb Flash, Multilingue
Facteur de forme	ATX (305 x 244 mm)
Alimentation requise	Connecteur ATX 24 broches, CPU 8 broches
Poids	Environ 750 g
Contenu du carton	Carte mère, guide rapide, avis réglementaire, câble SATA, protection panneau E/S, clips M.2

FOIRE AUX QUESTIONS - PRO A620M-C EX MSI

Comment installer le processeur AMD sur le socket AM5 ?

Alignez le triangle doré du processeur avec le triangle sur le socket. Insérez délicatement le processeur sans forcer, puis abaissez le levier de verrouillage. Assurez-vous que le ventilateur CPU est correctement installé.

Quels types de mémoire DDR5 sont compatibles ?

La carte mère supporte la mémoire DDR5 non-ECC, unbuffered, en mode dual channel. La fréquence maximale peut atteindre 7800+ MT/s en 1DPC 1R. Consultez la liste QVL sur le site MSI pour les modèles compatibles.

Comment installer un SSD M.2 dans le slot M.2 ?

Utilisez le clip EZ M.2 fourni. Insérez le SSD à un angle de 30 degrés dans le slot, puis faites pivoter le clip pour le fixer. Retirez le dissipateur thermique de la carte mère si votre SSD en possède un.

Que faire si l'ordinateur ne démarre pas et que les LED EZ Debug s'allument ?

Les LED EZ Debug indiquent l'état du CPU (rouge), DRAM (jaune), VGA (blanc) et Boot (vert). Si une LED reste allumée, vérifiez le composant correspondant : réinsérez la mémoire, la carte graphique ou le câble d'alimentation.

Comment mettre à jour le BIOS ?

Téléchargez la dernière version du BIOS sur le site MSI. Utilisez M-FLASH dans le BIOS ou MSI Center sous Windows. Pour M-FLASH, insérez une clé USB avec le fichier, redémarrez et appuyez sur Ctrl+F5 pendant le POST.

Comment connecter les câbles du panneau avant (JFP1) ?

Référez-vous au schéma dans la notice : JFP1 connecte le bouton power, reset, LED power et LED HDD. Les broches sont étiquetées. Connectez les câbles en respectant la polarité (positif/négatif) pour les LED.

Comment réinitialiser le BIOS aux valeurs par défaut ?

Deux méthodes : 1) Dans le BIOS, appuyez sur F6 puis F10 pour sauvegarder. 2) Éteignez l'ordinateur, débranchez le cordon d'alimentation, court-circuitez le cavalier JBAT1 (Clear CMOS) pendant 5-10 secondes, puis remettez le cavalier en position par défaut.

Quels systèmes d'exploitation sont supportés ?

Windows 10 et Windows 11 sont supportés. Installez les pilotes à l'aide de MSI Driver Utility Installer accessible via Windows Update ou le site MSI.

Comment utiliser MSI Center ?

MSI Center est une application pour surveiller les performances, régler les ventilateurs, mettre à jour le BIOS, etc. Installez-le via le MSI Driver Utility Installer. Des fonctionnalités comme LAN Manager, User Scenario, etc., sont disponibles selon le modèle.

Quelles sont les précautions à prendre lors de l'installation ?

Portez un bracelet antistatique ou touchez un objet métallique relié à la terre. Tenez la carte mère par les bords. Débranchez le cordon d'alimentation avant toute manipulation. Ne démarrez pas l'ordinateur avant d'avoir terminé l'installation.

MODE D'EMPLOI PRO A620M-C EX MSI

Fonctions spéciales. 21

Contenu 22

Connecteurs du panneau arrière....23

Tableau d'état LED du port LAN. 24

Connexion des prises audio 24

Vue d'ensemble des composants 26

Socket CPU 27

Slots DIMM 28

PCI_E1-3 et PCI1 : Slots d'extension PCIe et PCI ____ 29

M2 1-2 : Slots M.2 (Clé M) 30

SATA1-4 : Connecteurs SATA 6 Gb/s ____ 31

JAUD1 : Connecteur audio avant. 32

JFP1, JFP2 : Connecteurs du panneau avant ____ 32

CPU_PWR1, ATX_PWR1 : Connecteurs d'alimentation 33

JCI1 : Connecteur d'intrusion châssis 34

Configuration du BIOS 46

Réinitialiser le BIOS. 47

Mettre le BIOS à jour 47

Démarrage rapide

Merci d'avoir acheté cette nouvelle carte mère MSI ^® . Cette section de démarrage rapide fournit des explications sur son installation dans votre ordinateur. Certains processus d'installations proposent également des démonstrations vidéo. Veuillez visiter l'URL pour regarder la vidéo sur le navigateur Web de votre téléphone ou de votre tablette. Vous pouvez également visiter l'URL en scannant le code QR.

Outils de préparation et composants

AMD® AM5 CPU

Ventilateur de processeur AM5

Informations de sécurité

• Les composants dans l'emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous.
• Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l'ordinateur ne reconnaisse pas le composant et que le démarrage échoue.
• Veuillez tenir la carte mère par les bords pour éviter de toucher les composants sensibles.
• Il est recommandé de porter un bracelet antistatique lors de la manipulation de la carte mère pour prévenir tout dommage. Si vous n'avez pas de bracelet antistatique, touchez un objet métallique relié à la terre avant de manipuler la carte mère afin de vous décharger de votre charge statique. Touchez régulièrement l'objet métallique pendant toute la manipulation.
• Tant que la carte mère n'est pas installée, conserve z-la dans un récipient protégé contre les ondes électrostatiques ou sur une couche antistatique.
• Avant de démarrer l'ordinateur, vérifiez si toutes les vis et les composants métalliques sont bien fixés sur la carte mère ou ailleurs dans le boîtier de l'ordinateur.
• Ne démarrez pas l'ordinateur avant d'avoir terminé l'installation. Ceci peut endommager les composants ou vous blesser.
• Si vous avez besoin d'aide pendant l'installation, ve uillez consulter un technicien informatique certifié.
• Avant d'installer les composants d'ordinateur, veuillez toujours mettre hors tension et débrancher le cordon d'alimentation.

Avertissement pour l'installation des entretoises

Pour éviter d'endommager la carte mère, il est interdit d'installer des entretoises in utiles entre le circuit de la carte mère et le boîtier de l'ordinateur. Les signes de zone interdite (Keep Out Zone) sont marqués à l'arrière de la carte mère (comme indiqué ci-dessous) pour servir d'avertissement à l'utilisateur.

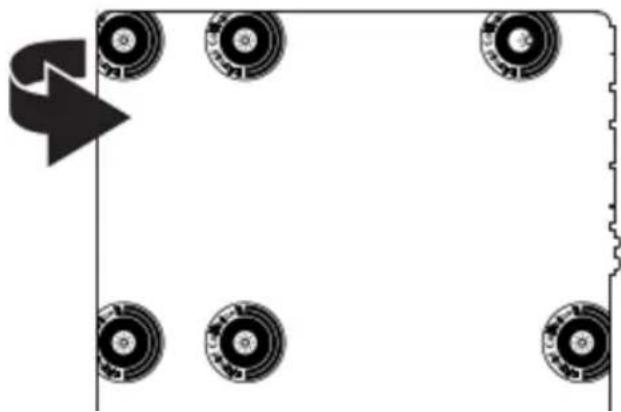

Zone de protection

Une peinture protectrice est présente autour de chaque trou de vis pour éviter que les pièces ne soient rayées.

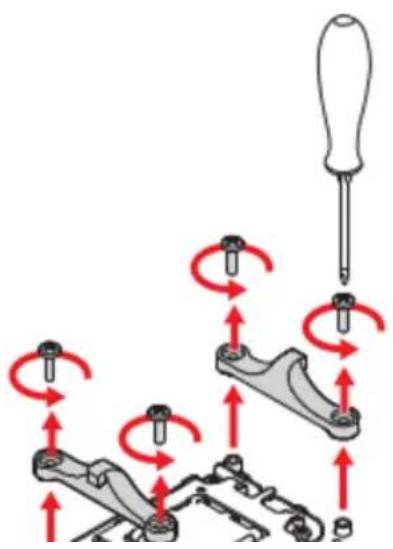

Si vous installez un ventirad qui se fixe avec des vis, veuillez suivre la figure ci-dessous pour d'abord retirer le module de rétention puis installer le ventirad.

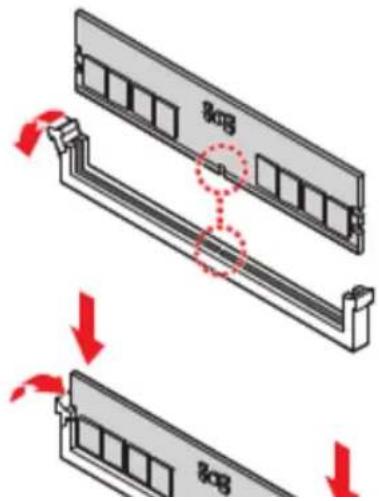

Installation de la mémoire DDR5

- https://youtu.be/XiNmkDNZcZk

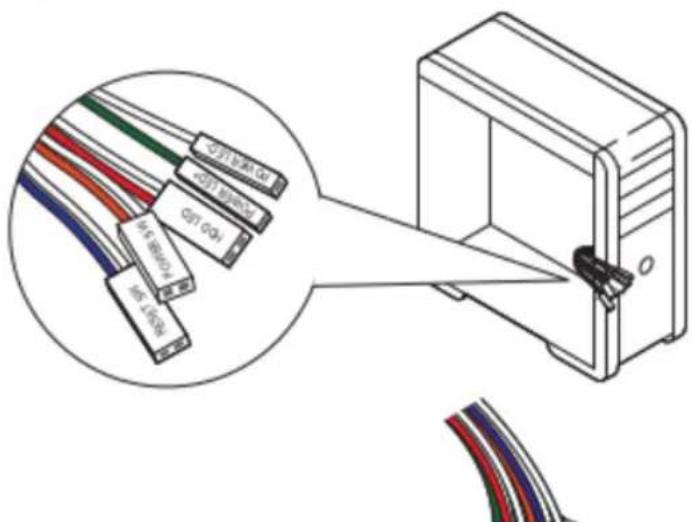

Connexion du panneau avant

- http://youtu.be/DPELidVNZUI

Installation de la carte mère

- https://youtu.be/wW16Qt51Wnc

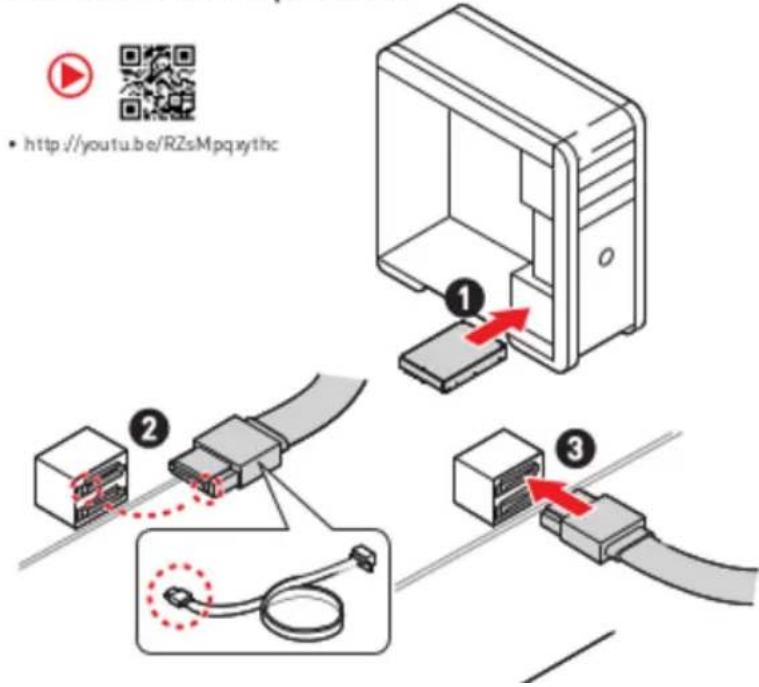

Installation des disques SATA

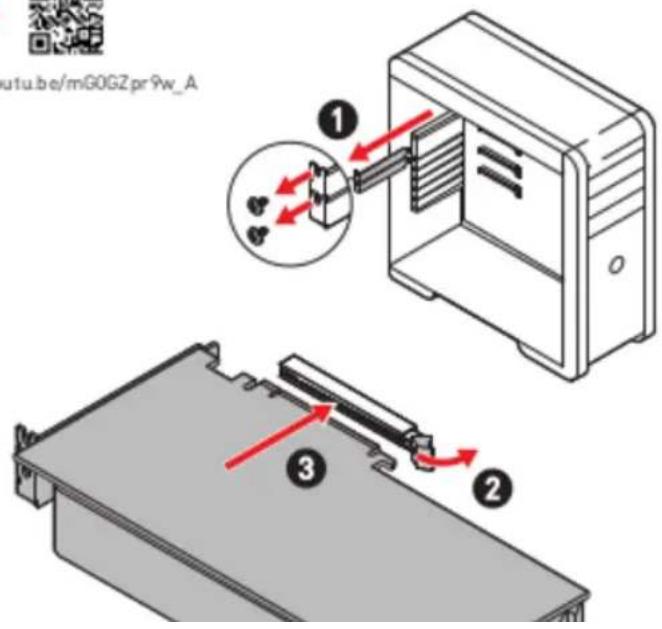

Installation d'une carte graphique

- http://youtu.be/mG0GZpr9w_A

CPU	Support des processeurs AMD RyzenTM séries 8000 et 7000*Socket AM5*Vuillez vous rendre sur le site www.moi.com pour obtenir la demairelistée des modélés supportés à mesure que de nouveaux proesseurs sont introduits sur le marché.
Chipset	Chipset AMD A620
Mémoire	2 x slots pour mémoire DDR5, support jusqu'à 96 Go*Support 1R 4800 MT/s par JEDECFréquence d'overclocking maximale :La fréquence maximale en mode 1DPC 1R monte jusqu'à 7800+ MT/sLa fréquence maximale en mode 1DPC 2R monte jusqu'à 6400+ MT/sSupport mémoire dual channelSupport non-ECC, mémoire un-bufferedSupport AMD EXPO*Vuillez vous réliner au site www.moi.com pour plus d'informations sur la mémoire compatible.
	1 x slot PCIe x16Slot PCI_E2 (depuis CPU)

Suite du tableau sur la page précédente

Sorties vidéo intégrées	1 x port HDM ^TM 2.1 avec HDR, supportant une résolution maximum de 4K 60 Hz ^* / **1 x DisplayPort 1.4 supporte une résolution maximum de 4K 60 Hz ^* / **1 x port VGA, supportant une résolution maximum de 2048x1536 50 Hz, 2048x1280 60 Hz, 1920x1200 60 Hz ^* / **1 x port DVI-D, supportant une résolution maximum de 1920x1200 60 Hz ^* / **Disponible uniquement pour le processeur avec pu ce graphique intégrée.Les caractéinistiques des carties graphiques peuvent varier en fonction du processeur installé.
Ports SATA	4 x ports SATA 6 Gb/sSATA_1-4 (depuis chipset A620)
SlotsSSD M.2	2 x slots M.2 (Clé M)Slot M2_1* (depuis CPU)Support jusqu'à PCIe 4.0 x4Support des périphériques de stockage 2260/2280Slot M2_2 (depuis CPU)Support jusqu'à PCIe 4.0 x4Support des périphériques de stockage 2260/2280

Suite du tableau sur la page précédente

Connecteurs de ventilateur	1 x connecteur de ventilateur CPU à 4 broches2 x connecteurs de ventilateur système à 4 broches
Connecteurs système	1 x connecteur audio avant2 x connecteurs du panneau système1 x connecteur d'intrusion châssis1 x connecteur de module TPM1 x connecteur de port parallèle1 x connecteur de port série
Cavalier	1 x cavalier Clear CMOS
Fonctions LED	4 x EZ Debug LED
Connecteurs du	1 x port VGA1 x port DVI-D1 x port COM1 x DisplayPort1 x port HDM ^TM 2 x ports USB 2.0 Type-A (depuis chipset A6 20)1 x port combo souris/clavier PS/2

Suite du tableau sur la page précédente

Fonctions BIOS	1 x flash 256 MbUEFI AMI BIOSAC PI 6.4, SMBIOS 3.5Multilingue
Logiciel	PilotesMSI CenterCPU-Z MSI GAMINGNorton 360AIDA64 Extreme - MSI EditionAcrobatAdobe Creative Cloud

Fonctions spéciales

MSI Center

• Frazr Al Cooling
  • LAN Manager
• User Scenario
• True Color
  • Live Update
• Hardware Monitoring
  • Super Charger
  • Devices Speed Up
  • Smart Image Finder
  • MSI Companion
  • System Diagnosis

Caractéristiques du refroidissement

• Fan headers (CPU + SYSTEM)

Performance

• Core Boost
  • VRM Power Design
• Memory Boost
  • Lightning Gen 4 PCI-E / M.2 Slot

Pour le bricolage

• PCI-E Steel Armor
• EZM.2 Clips
- EZ DEBUG LED

Audio

- Audio Boost

BIOS

- Click BIOS 5

Contenu

Vérifiez tous les articles dans l'emballage de votre carte mère. L'emballage doit contenir :

Carte mère

• 1 x carte mère

Documentation

• 1 x guide d'installation rapide
• 1 x avis réglementaire de l'Union européenne

Câble

• 1 x cable SATA6Gb/s

Accessoires

• 1 x protection panneau E/S
• 2 x paquets de clips EZ M.2 (1 set/paquet)

Important

Veuillez contacter votre revendeur si un des éléments ci-dessus est endommagé ou manquant.

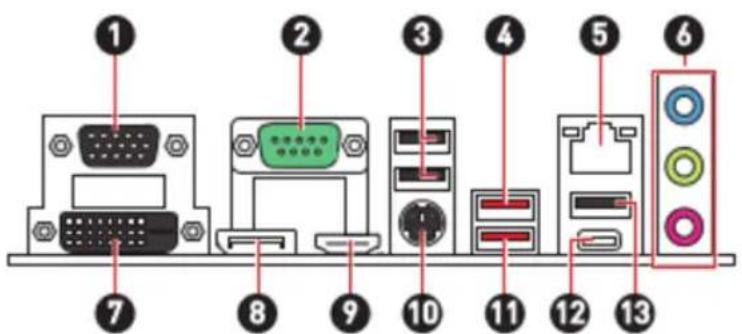

Connecteurs du panneau arrière

Tableau d'état LED du port LAN

LED indiquant la connexion et l'activité		[66A5]	LED indiquant la vitesse
État	Description		État	Vitesse
Éteint	Pas de connexion		Éteint	10 Mb/s
Jaune	Connexion correcte		Vert	100 Mb/s
Clignote	Activité en cours		Orange	1 Gb/s

Connexion des prises audio

Schéma de connexion des prises audio au casque et au microphone

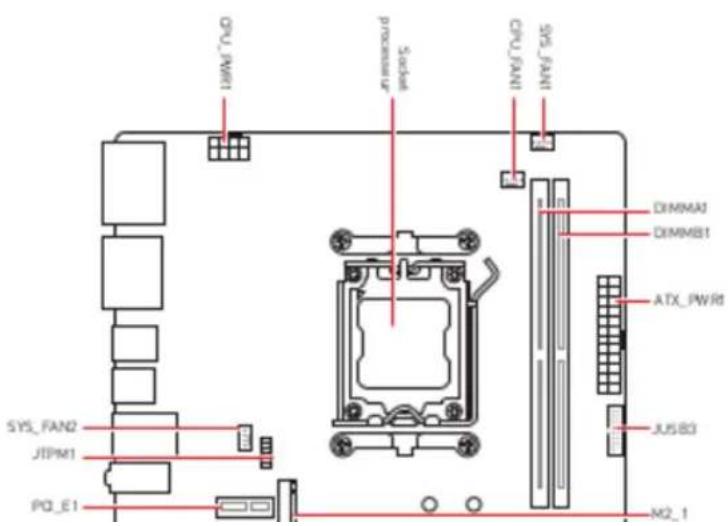

Vue d'ensemble des composants

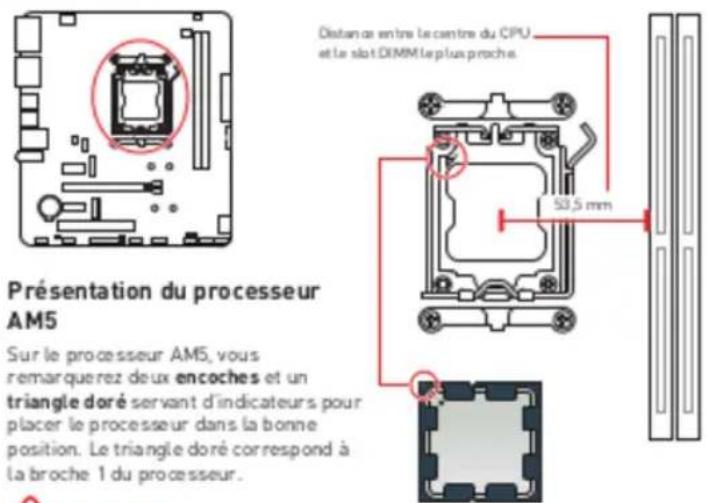

Socket CPU

Important

• Lorsque vous changez le processeur, il se peut que la configuration du système soit efficée et que le BIOS soit réinitialisé à ses valeurs par défaut en raison de l'architecture du processeur AM5.
• Avant d'installer ou de retirer le processeur du socket, veillez à toujours débrancher le cardon d'alimentation de la prise électrique.

PCI\_E1\~3 et PCI1 : Slots d'extension PCIe et PCI

PCI_E1 : PCIe 3.0 x1 (depuis chipset A620)

PCI_E2 : PC le 4.0 x16 (depuis CPU)

PCI_E3 : PC le 3.0 x1 (de puis chipset A620)

PCI1 : Slot PCI (depuis chipset A620)

Important

• Si vous installe z une carte graphique lourde, il vous faut utiliser un outil comme la barre de support MSI pour supporter son poids et pour éviter la déformation du slot.
• Veillez à toujours mettre l'ordinateur hors tension et à débrancher le cordon d'alimentation avant d'installer les cartes d'extension. Référez-vous à la documentation des cartes pour vérifier si un composant ou un logiciel doit être modifié.

M2_1\~2: Slots M.2 (Clé M)

Important

Si votre SSD M.2 dispose de son propre système de dissipation de chaleur, retirez la plaque de base ou le cube en caoutchouc du slot M.2 avant d'installer le SSD M.2. Veuillez ne pas réinstaller le dissipateur fourni avec votre carte mère.

Installation du module M.2 dans le slot M.2

1. Installez le kit de clips EZ M.2 fourmi dans le slot M.2 selon la longueur du SSD.
2. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
3. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2.

SATA1\~4 : Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA.

• Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de données pendant la transmission.
• Les câbles SATA ont des fiches identiques de chaque côté. Cependant, il est recommandé de connecter le connecteur plat à la carte mère pour économiser de l'espace.

JAUD1 : Connecteur audio avant

Ce connecteur vous permet de connecter les prises audio sur le panneau avant.

JFP1, JFP2 : Connecteurs du panneau avant

Le connecteur JFP1 contrôle la mise sous tension, la réinitialisation de l'alimentation et les LED du boîtier/châssis de votre PC. Les connecteurs Power Switch et Reset Switch vous permettent de connecter le bouton d'alimentation et le bouton de réinitialisation. Le connecteur Power LED se connecte à l'indicateur LED du boîtier du PC et le connecteur HDD LED indique l'activité du disque dur. Le connecteur JFP2 est destiné au buzzer et au haut-parieur. Pour connecter les câbles du boîtier du PC aux bonnes broches, veuillez vous référer aux images suivantes ci-dessous.

CPU\_PWR1, ATX\_PWR1 : Connecteurs d'alimentation

Ces connecteurs vous permettent de connecter une alimentation ATX.

JCI1 : Connecteur d'intrusion châssis

Ce connecteur vous permet de connecter le câble d'interrupteur d'intrusion châssis.

Commencer l'activité d'intrusion châssis

Utilisation du détecteur d'intrusion châssis

1. Reliez le connecteur JCI1 à l'interrupteur ou au capteur d'intrusion châssis situé sur le boîtier du PC.
2. Fermez le couvercle du boîtier.
3. Allez dans BIOS > SETTINGS (Réglages) > Security (Sécurité) > Chassis Intrusion Configuration (Configuration d'intrusion châssis).
4. Règlez Chassis Intrusion (Intrusion châssis) sur Enabled (Activé).
5. Appuyez sur F10 pour sauvegarder et quitter. Ensuite appuyez sur la touche Enter (Entrée) pour choisir Yes (Oui).
6. Désormais, si le boîtier du PC est ouvert quand l'ordinateur est allumé, vous recevrez un message d'avertissement à l'écran.

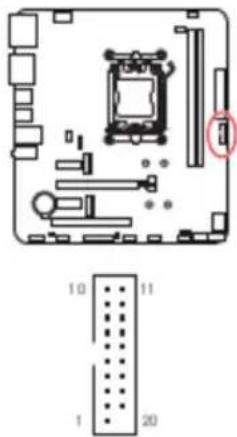

JUSB3 : Connecteur USB 3.2 Gen 1

Ce connecteur vous permet de connecter le port USB 3.2 Gen 15 Gb/s sur le panneau avant.

JUSB1\~2 : Connecteurs USB 2.0

Ces connecteurs vous permettent de connecter les ports USB 2.0 sur le panneau avant.

JTPM1 : Connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel du module TPM pour plus d'informations.

JLPT1 : Connecteur de port parallèle

Ce connecteur vous permet de connecter le bracket port parallèle (selon modèle).

CPU\_FAN1, SYS\_FAN1\~2 : Connecteurs de ventilateur

Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse. En mode DC, les connecteurs contrôlent la vitesse du ventilateur en modifiant la tension. Le mode automatique détectera automatiquement le type de ventilateur utilisé.

Vous pouvez contrôler les ventilateurs dans le panneau BIOS > HARDWARE MONITOR. Il vous permet de régler DC ou PWM selon votre type de ventilateur. Si vous cochez le Mode ventilateur intelligent, la vitesse du ventilateur changera en fonction de la température du processeur ou du système. Si vous décochez le Mode ventilateur intelligent, le ventilateur tournera à la vitesse maximale.

Important

Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir basculé entre les modes PWM et DC.

Définition des broches en mode PWM

Broche	Nom de signal	Broche	Nom de signal
1	Ground	2	+12V
3	Sense	4	Speed Control Signal

JOCFS1 : Cavalier de démarrage sécurisé

Ce cavalier est utilisé pour le démarrage sécurisé. Une fois activé, le système démarrera avec les paramètres par défaut et le mode PCIe inférieur (depuis CPU).

Démarrer avec les paramètres BIOS enregistrés.

Active

Appliquer les paramètres par défaut du BIOS et le mode PCIe inférieur (depuis CPU) pour le démarrage sécurisé.

JCOM1 : Connecteur de port série

Ce connecteur vous permet de connecter le bracket port série (selon modèle).

Broche	Nom de signal	Broche	Nom de signal
1	DCO	2	SIN

JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS)

Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer la mémoire CMOS.

Conserver les données (défaut)

Effacer le CMOS/ Réinitialiser le BIOS

Réinitialiser le BIOS aux valeurs par défaut

1. Éteignez l'ordinateur et débranchez le cordon d'alimentation.
2. Utilisez un couvercle de cavalier pour fermer JBAT1 pendant 5 à 10 secondes.
3. Enlevez le couvercle de cavalier du JBAT1.
4. Branchez le cordon d'alimentation et allumez l'ordinateur.

EZ Debug LED

Ces LED indiquent l'état de débogage de la carte mère.

Couleur LED	État
Rouge ■	Le CPU n'est pas détecté ou que son initialisation a échoué
Jaune ■	La mémoire DRAM n'est pas détectée ou que son initialisation a échoué
Blanc □	Le CPU n'est pas détecté ou que son initialisation a échoué
Verh ■	Le périphérique de démarrage n'est pas détecté ou que son initialisation a échoué

Installer le système d'exploitation, les pilotes et MSI Center

Veuillez vous rélérer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes.

Installer Windows 10/Windows 11

1. Allumez l'ordinateur.
2. Insérez le disque ou la clé USB d'installation de Windows 10/Windows 11 dans votre ordinateur.
3. Appuyez sur le bouton Redémarrer (Restart) du boîtier de l'ordinateur.
4. Appuyez sur la touche F11 pendant le POST (Power-On Self Test) du système pour entrer dans le menu de démarrage.
5. Choisissez le disque ou la clé USB d'installation de Windows 10/Windows 11 dans le menu de démarrage.
6. Appuyez sur n'importe quelle touche lorsqu'apparaît le message [Appuyez sur n'importe quelle touche pour démarrer du CD ou du DVD] (Press any key to boot from CD or DVD). Simon, veuillez ignorer cette étape.
7. Suivez les instructions à l'écran pour installer Windows 10/Windows 11.

Installer les pilotes avec MSI Driver Utility Installer

Important

• Certaines nouvelles puces réseau ne sont pas prises en charge par Windows 10/Windows 11. Il est recommandé d'installer le pilote LAN avant d'installer les pilotes avec MSI Driver Utility installer. Veuillez vous référer au site www.msi.com pour installer le pilote LAN adapté à votre carte mère.
• Le MSI Driver Utility installer n'apparaîtra qu'une seule fois. Si vous l'annulez ou le fermez pendant le processus, veuillez vous référer au chapitre Live Update du manuel MSI Center pour installer les pilotes. Vous pouvez également vous rendre sur le site www.msi.com pour rechercher votre carte mère et télécharger les pilotes.

• MSI Driver Utility installer doit être installé via Internet.

• Allumez l'ordinateur sous Windows 10/Windows 11.

• Sélectionnez Démarrer (Start) > Paramètres (Settings) > Windows Update, puis sélectionnez Rechercher des mises à jour.
• MSI Driver Utility Installer apparaitra automatiquement.

1. Cochez la case Sélectionner tout (Select All) dans le coin inférieur gauche et cliquez sur Installer (Install) pour installer MSI Center et les pilotes. La progression de l'installation sera affichée en bas.

MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser les logiciels de création de contenu de manière intuitive. Elle vous permet également de contrôler et de synchroniser les effets de l'umière LED sur les PC et autres produits MSI. Avec MSI Center, vous pouvez personnaliser les modes selon vos envies, surveiller les performances du système et régler la vitesse du ventilateur.

Guide d'utilisation de MSI Center

Si vous souhaitez en savoir plus sur MSI Center, veuillez vous référer au fichier

http://download.msi.com/manual/mb/MSICENTER.pdf ou scannez le code QR pour y accéder.

Important

Les fonctions peuvent varier en fonction du produit que vous possédez.

UEFI BIOS

Le BIOS UEFI de MSI est compatible avec l'architecture UEFI (Unified Extensible Firmware Interface). Le BIOS UEFI présente de nombreuses nouvelles fonctionnalités et avantages qui ne sont pas proposés par le BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS traditionnel à l'avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset.

Important

Dans ce guide d'utilisation, le terme BIOS se réfère au BIOS UEFI, sauf indication contraire.

Avantages de l'UEFI

• Démarrage rapide - L'UEFI peut démarrer directement le système d'exploitation et enregistrer le processus d'autotest du BIOS. Il élimine également le temps à attendre pour passer en mode CSM pendant le POST.
• Prend en charge des partitions de disque dur supérieures à 2 To.
• Prend en charge plus de 4 partitions principales avec une table de partition GUID (GPT).
• Prend en charge un nombre illimité de partitions.
• Prend en charge toutes les capacités de nouveaux appareils - les nouveaux appareils peuvent ne pas fournir de compatibilité descendante.
• Prend en charge le démarrage sécurisé - L'UEFI peut vérifier la validité du système d'exploitation pour s'assurer qu'aucun malware ne perturbe le processus de démarrage.

Configuration du BIOS

Les réglages par défaut fournissent une performance optimale pour la stabilité du système en conditions normales. Veillez à toujours garder les réglages par défaut pour éviter d'endommager le système ou tout problème au démarrage, sauf si vous êtes familier avec le BIOS.

Important

• Le BIOS est constamment mis à jour afin d'affrir de meilleures performances du système. Par conséquent, la description peut différer selon la version du BIOS utilisée et n'est donc donnée qu'à titre de référence. Vous pouvez aussi vous référer à l'onglet Help (Aide) pour obtenir la description de l'élément du BIOS.
• Les écrans, les options et les paramètres du BIOS peuvent varier selon votre système.

Entrer dans la configuration du BIOS

Pendant le démarrage, lorsqu'apparaît le message Press DEL key to enter Setup Menu, F11 to enter Boot Menu sur l'écran, veuillez appuyer sur la touche Suppr.

Touches de fonction

F1: Liste d'aide générale
F2 : Ajouter ou supprimer un élément favori
F3: Entrer dans le menu Favoris
F4 : Entrer dans le menu caractéristiques du processeur
FS : Entrer dans le menu Memory-Z
F6 : Charger les réclages par défaut

Réinitialiser le BIOS

Il se peut que vous ayez besoin de récupérer les réglages BIOS par défaut pour résoudre des problèmes. Pour réinitialiser les réglages du BIOS, veuillez suivre l'une des méthodes suivantes :

• Allez dans le BIOS et appuyez sur F6 pour charger les réglages par défaut.
• Court-circuitez le cavalier Clear CMOS sur la carte mère.

Important

Assurez-vous que l'ordinateur est éteint avant d'effacer les données CMOS. Veuillez vous référer à la section cavalier Clear CMOS pour réinitialiser le BIOS.

Mettre le BIOS à jour

Mettre le BIOS à jour avec M-FLASH

Avant la mise à jour :

Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le profil BIOS sur la clé USB.

Mettre le BIOS à jour :

1. Accédez au BIOS ROM voulu avec le commutateur Multi-BIOS. Ignorez cette étape si votre carte mère ne possède pas ce commutateur.
2. Insérez la clé USB contenant le fichier de mise à jour au port USB.
3. Veuillez vous référer aux méthodes suivantes pour passer en mode flash.

- Redémarrez et appuyez sur la touche Ctrl + FS pendant le processus de POST et d'iquez sur Oui pour redémarrer le système.

Mettre le BIOS à jour avec MSI Center

Avant la mise à jour :

• Assurez-vous que le lecteur LAN est bien installé et que l'ordinateur est correctement connecté à internet.
• Veuillez désactiver tous les autres logiciels d'application avant de mettre à jour le BIOS.

Mettre le BIOS à jour :

1. Installez et lancez MSI Center et accédez à la page Support.
2. Sélectionnez Live Update et cliquez sur le bouton Avancé.
3. Sélectionnez le profil BIOS et cliquez sur le bouton Installer.
4. Le rappel d'installation apparaît. Cliquez ensuite sur le bouton Installer.
5. Le système redémarrera automatiquement pour la mise à jour du BIOS.
6. Une fois la mise à jour terminée, le système redémarrera automatiquement.

Regulatory Notices
