Type de produit	Visseuse (riveteuse)
Marque	DeWalt
Modèle	DCF403
Tension nominale	18 V cc
Type de batterie	Lithium-Ion (Li-Ion)
Poids (sans batterie)	1,65 kg
Niveau de pression sonore (LPA)	73 dB(A)
Niveau de puissance sonore (LWA)	81 dB(A)
Valeur de vibration (ah)	< 2,5 m/s²
Capacité de rivetage (diamètre)	2,4 mm à 4,8 mm (pointes d'embout 1 à 4)
Contenu de l'emballage	1 riveteuse, 4 pointes d'embout, 1 jeu de mâchoires de rechange, batterie (selon modèle), notice d'utilisation
Fonctions principales	Pose de rivets aveugles, éclairage LED intégré, arrêt automatique en fin de course
Sécurité	Protection électronique contre surcharge et décharge complète, arrêt en cas de blocage, récupérateur de mandrins obligatoire
Entretien et nettoyage	Nettoyer les fentes d'aération avec une brosse douce, lubrifier les mâchoires avec de la graisse au bisulfure de molybdène après 5000 rivets
Pièces détachées et réparabilité	Pointes d'embout, mâchoires de rechange, récupérateur de mandrins, réparation par centres agréés DeWALT
Normes de conformité	EN62841-1, Directive Machines 2006/42/CE, CE
Utilisation prévue	Pose de fixations aveugles (rivets) dans divers matériaux
Alimentation	Batterie 18 V Li-Ion (compatible avec les blocs-batteries DCB181 à DCB549)
Accessoires inclus	Récupérateur de mandrins, porte-pointe de rechange, crochet de ceinture (selon modèle)
Type de chargeur compatible	Chargeurs DeWALT (DCB104, DCB107, etc.)

FOIRE AUX QUESTIONS - DCF403 DEWALT

Comment installer et retirer le bloc-batterie sur la visseuse DCF403 ?

Pour installer la batterie, alignez-la avec les rails dans la poignée et glissez-la jusqu'au clic de verrouillage. Pour la retirer, enfoncez le bouton de libération de la batterie et tirez fermement. Utilisez uniquement des batteries DeWALT 18 V Li-Ion compatibles.

Comment poser un rivet aveugle avec le DCF403 ?

Placez le rivet dans la pointe d'embout adaptée, positionnez l'outil avec une main sur la poignée principale, puis maintenez l'interrupteur à gâchette enfoncé jusqu'à ce que le rivet soit complètement installé. Relâchez ensuite la gâchette : l'outil revient automatiquement en position initiale. Inclinez l'outil vers l'arrière pour faire tomber le mandrin dans le récupérateur.

Comment nettoyer l'embout de rivetage ou remplacer les mâchoires ?

Dévissez l'écrou du porte-embout et retirez le porte-embout. Tirez la bague de verrouillage vers l'arrière, dévissez la douille de traction, puis nettoyez les mâchoires et le poussoir avec un chiffon sec. Remplacez les mâchoires si nécessaire (utilisez uniquement des mâchoires DeWALT). Graissez l'extérieur des mâchoires avec de la graisse au bisulfure de molybdène avant de remonter.

Comment vider le récupérateur de mandrins ?

Videz le récupérateur avant qu'il ne soit plein pour éviter les blocages. Dévissez-le en tournant dans le sens inverse des aiguilles d'une montre, videz les mandrins dans une poubelle appropriée, puis revissez-le en tournant dans le sens horaire.

Que signifie le clignotement de la LED de travail ?

Si la LED clignote lentement, c'est que la batterie est faible. Si elle clignote rapidement, l'embout de rivetage est bouché : nettoyez-le comme indiqué dans la notice. La LED s'éteint automatiquement 60 secondes après avoir relâché la gâchette.

Quels accessoires puis-je utiliser avec le DCF403 ?

Utilisez exclusivement les accessoires DeWALT recommandés : pointes d'embout spécifiques (fournies), mâchoires de rechange DeWALT, chargeurs DeWALT compatibles, et crochet de ceinture (en option). N'utilisez pas d'accessoires non testés.

Comment entretenir la visseuse DCF403 ?

Nettoyez régulièrement les fentes d'aération avec une brosse douce non métallique ou un aspirateur. Ne jamais utiliser de solvants. Lubrifiez les mâchoires tous les 5000 rivets. Vérifiez l'outil quotidiennement. La batterie et le chargeur ne sont pas réparables.

Quelles sont les consignes de sécurité importantes pour le DCF403 ?

Portez toujours des lunettes de protection. N'utilisez jamais l'outil sans le récupérateur de mandrins. Ne pointez pas l'outil vers vous ou autrui. Maintenez une position stable et une bonne prise en main. Lisez entièrement la notice avant utilisation.

Quelles batteries et chargeurs sont compatibles avec le DCF403 ?

Le DCF403 fonctionne avec les blocs-batteries DeWALT 18 V Li-Ion des séries DCB181 à DCB549 (ex: DCB184, DCB546). Utilisez uniquement les chargeurs DeWALT appropriés (DCB104, DCB107, etc.). Ne chargez pas une batterie endommagée.

Que faire si l'outil ne démarre pas ou s'arrête en cours d'utilisation ?

Vérifiez que la batterie est bien insérée et chargée. Si la LED clignote, consultez la signification. Si l'outil s'arrête, le système de protection électronique peut être déclenché (surchauffe, surcharge). Laissez refroidir et rechargez la batterie. Si le problème persiste, contactez un centre de réparation agréé DeWALT.

MODE D'EMPLOI DCF403 DEWALT

Français (traduction de la notice d'instructions originale) 45

Vous avez choisi un outil DEWALT. Des années d'expérience, de développement de produits et d'innovation ont fait de DEWALT l'un des partenaires les plus fiables pour les utilisateurs d'outils électriques professionnels.

Caractéristiques techniques

		DCF403 DCF414
Tension V	cc	18 18
Type 1 1
Type de piles Li-Ion Li-Ion
Poids (sans bloc-batterie) kg 1,65 1,65
Valeurs sonores et/ou valeurs des vibrations (somme vectorielle triaxiale) selon la norme EN62841-1:
L_PA (niveau de pression sonore émis) dB(A)		73 76
L_WA (niveau de puissance sonore) dB(A)		81	84
K (incertitude pour le niveau sonore donné) dB(A)		3 3
Valeur des vibrations émises a_h = m/s2		< 2,5 < 2,5
Incertitude K = m/s2		1,5	1,5

Le niveau sonore et/ou de vibrations émis indiqué dans ce feuillet d'informations a été mesuré conformément à une méthode de test normalisée établie dans par les normes EN62841 et il peut être utilisé pour comparer un outil à un autre. Il peut également être utilisé pour effectuer une évaluation préliminaire de l'exposition.

AVERTISSEMENT : le niveau sonore et/ou de vibrations déclaré correspond aux applications principales de l'outil. Cependant, si l'outil est utilisé pour des applications différentes, avec des accessoires différents ou qu'il est mal entretenu, le niveau sonore et/ou de vibrations émis peut varier. Ces éléments peuvent augmenter considérablement le niveau d'exposition sur la durée totale de travail. Toute estimation du degré d'exposition aux vibrations et/ ou au bruit doit également prendre en compte les heures où l'outil est éteint ou lorsqu'il est en marche sans effectuer aucune tâche. Ces éléments peuvent sensiblement réduire le niveau d'exposition sur la durée totale de travail. Identifiez et déterminez les mesures de sécurité supplémentaires pouvant protéger l'utilisateur des effets des vibrations et/ou du bruit, comme par exemple l'entretien de l'outil et des accessoires, le fait de conserver les mains au chaud (pertinent pour les vibrations) et d'organiser les méthodes de travail.

Déclaration de conformité CE Directive Machines

Outils de rivetage DCF403, DCF414

DEWALT certifie que les produits décrits dans la section Caractéristiques techniques sont en conformité avec : 2006/42/CE, EN62841-1:2015 + A11:2022.

Ces produits sont également conformes aux directives 2014/30/UE et 2011/65/UE. Pour obtenir plus de précisions, veuillez contacter DEWALT à l'adresse suivante ou de consulter la dernière page de la notice.

Le soussigné est responsable de la compilation du dossier technique et il fait cette déclaration au nom de DEWALT.

Markus Rompel

Vice-Président Engineering, PTE-Europe DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Allemagne 20.05.2023

AVERTISSEMENT : afin de réduire le risque de blessure, lisez le manuel d'instruction.

Définitions : consignes de sécurité

Les définitions ci-dessous décrivent le niveau de gravité de chaque mot signalétique. Lisez le manuel de l'utilisateur et soyez attentif à ces symboles.

DANGER : indique une situation dangereuse imminente qu'elle n'est pas évitée, entraînera des blessures graves ou mortelles.

AVERTISSEMENT : indique une situation dangereuse potentielle qui, si elle n'est pas évitée, pourrait entraîner des blessures graves ou mortelles.

ATTENTION : indique une situation dangereuse potentielle qui, si elle n'est pas évitée, pourrait entraîner des blessures minimes ou modérées.

AVIS : indique une pratique ne posant aucun risque de dommages corporels, mais qui par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.

In l'urue un risque d'électrocution. In l'urue un risque d'incendie.

Piles Chargeurs/Durées de charge (minutes)***
Cat # V	DC	Ah Poids (kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547/G	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034/G	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50
DCBP518/G	18	5,0	0,75	75	240	150	120	75	60	50	50	75	150

*Code date 201811475B ou supérieur
**Code date 201536 ou supérieur
***La grille des durées de charge ne donne qu'une indication. Les durées de charge peuvent varier en fonction de la température et de l'état des batteries.

CONSIGNES DE SÉCURITÉ GÉNÉRALES PROPRES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT : veuillez lire tous les écrissements de sécurité, toutes les instructions, illustrations et spécifications fournies avec cet outil électrique. Le non respect des instructions listées ci-dessous peut conduire à des chocs électriques, des incendies et/ou de graves blessures.

CONSERVER TOUTES CES DIRECTIVES ET CONSIGNES À TITRE DE RÉFÉRENCE

Le terme « outil électrique » mentionné dans les avertissements ci-après se rapporte aux outils alimentés sur secteur (avec fil) ou par piles (sans fil).

1) Sécurité – Aire de Travail

a) Maintenir l'aire de travail propre et bien éclairée. Les lieux sombres ou encombrés sont propices aux accidents.
b) Ne pas utiliser un outil électrique dans un milieu déflagrant, comme en présence de liquides, gaz ou poussières inflammables. Les outils électriques peuvent produire des étincelles qui pourraient enflammer toute émanation ou poussière ambiante.
c) Maintenir à l'écart les enfants, ou toute autre personne, lors de l'utilisation d'un outil électrique. Toute distraction pourrait faire perdre la maîtrise de l'appareil.

2) Sécurité – Électricité

a) La fiche électrique de l'outil doit correspondre à la prise murale. Ne modifier la fiche en aucune façon. Ne pas utiliser de fiche d'adaptation avec un outil électrique mis à la terre (masse). L'utilisation de fiches d'origine et de prises appropriées réduira tout risque de décharges électriques.

b) Éviter tout contact corporel avec des éléments mis à la terre comme : tuyaux, radiateurs, cuisinières ou réfrigérateurs. Les risques de décharges électriques augmentent lorsque le corps est mis à la terre.
c) Ne pas exposer les outils électriques à la pluie ou à l'humidité. Tout contact d'un outil électrique avec un liquide augmente les risques de décharges électriques.
d) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Protéger le cordon de toute source de chaleur, de l'huile, et de tout bord tranchant ou pièce mobile. Les cordons endommagés ou emmêlés augmentent les risques de décharges électriques.
e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser systématiquement une rallonge conçue à cet effet. Cela diminuera tout risque de décharges électriques.
f) Si on ne peut éviter d'utiliser un outil électrique en milieu humide, utiliser un circuit protégé par un dispositif de courant résiduel (RCD). Cela réduira tout risque de décharges électriques.

3) Sécurité Individuelle

a) Rester systématiquement vigilant et faire preuve de jugement lorsqu'on utilise un outil électrique. Ne pas utiliser d'outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Tout moment d'inattention pendant l'utilisation d'un outil électrique comporte des risques de dommages corporels graves.
b) Porter un équipement de protection individuel. Porter systématiquement un dispositif de protection oculaire. Le fait de porter un masque anti-poussières, des chaussures antidérapantes, un casque de sécurité ou un dispositif de protection auditive, lorsque la situation le requiert, réduira les risques de dommages corporels.

c) Prévenir tout démarrage accidentel. S'assurer que l'interrupteur est en position d'arrêt avant de brancher l'outil sur le secteur et/ou à la batterie, ou de le ramasser ou le transporter. Transporter un outil le doigt sur l'interrupteur ou brancher un outil électrique alors que l'interrupteur est en position de marche invite les accidents.

d) Retirer toute clé de réglage avant de démarrer l'outil. Une clé laissée sur une pièce rotative d'un outil électrique comporte des risques de dommages corporels.

e) Adopter une position stable. Maintenir les pieds bien ancrés au sol et conserver son équilibre en permanence. Cela permettra de mieux maîtriser l'outil électrique en cas de situations imprévues.

f) Porter des vêtements appropriés. Ne porter aucun vêtement ample ou bijou. Maintenir cheveux, vêtements et gants à l'écart des pièces mobiles, car ils pourraient s'y faire prendre.

g) Lorsqu'un dispositif de connexion à un système de dépoussiérage ou d'élimination est fourni, s'assurer qu'il est branché et utilisé correctement. L'utilisation de ces dispositifs peut réduire les risques engendrés par les poussières.

h) Ne pensez pas être à ce point familiarisé avec l'outil après l'avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d'en oublier les consignes de sécurité. Toute action imprudente peut engendrer de graves blessures en une fraction de seconde.

4) Utilisation et Entretien des Outils Électriques

a) Ne pas forcer un outil électrique. Utiliser l'outil approprié au travail en cours. L'outil approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu.

b) Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Tout appareil dont l'interrupteur est défectueux est dangereux et doit être réparé.

c) Débranchez la prise du secteur et/ou retirez le bloc-batterie, s'il est amovible, de l'outil électrique avant d'effectuer tout réglage, de changer un accessoire ou de ranger l'outil électrique. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.

d) Après utilisation, ranger les outils électriques hors de portée des enfants et ne permettre à aucune personne non familière avec son fonctionnement (ou sa notice d'instructions) de l'utiliser. Les outils peuvent être dangereux entre des mains inexpérimentées.

e) Entretenir les outils électriques. Vérifier les pièces mobiles pour s'assurer qu'elles sont bien alignées et tournent librement, qu'elles sont en bon état et ne sont affectées d'aucune condition susceptible de nuire au bon fonctionnement de l'outil. En cas de dommage, faire réparer l'outil électrique avant toute nouvelle utilisation. De nombreux accidents sont causés par des outils mal entretenus.

f) Maintenir tout organe de coupe propre et bien affûté. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à contrôler.

g) Utiliser un outil électrique, ses accessoires, mèches, etc., conformément aux présentes directives et suivant la manière prévue pour ce type particulier d'outil électrique, en tenant compte des conditions de travail et de la tâche à effectuer. L'utilisation d'un outil électrique à des fins autres que celles prévues est potentiellement dangereuse.

h) Maintenez toutes les poignées et surfaces de préhension sèches, propres et exemptes d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil correctement en cas de situations inattendues.

5) Utilisation et entretien de la batterie

a) Recharger la batterie uniquement avec le chargeur spécifié par le fabricant. Un chargeur propre à un certain type de batterie peut créer des risques d'incendie lorsqu'utilisé avec d'autres batteries.

b) Utiliser les outils électriques uniquement avec leur batterie spécifique. L'utilisation d'autres batteries comporte des risques de dommages corporels ou d'incendie.

c) Après utilisation, ranger la batterie à l'écart d'objets métalliques, tels que trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques susceptibles de conduire l'électricité entre les bornes, car cela pose des risques de brûlures ou d'incendie.

d) Si utilisée de façon abusive, la batterie pourra perdre du liquide. Éviter alors tout contact. En cas de contact accidentel, rincer abondamment à l'eau claire. En cas de contact oculaire, rincer puis consulter immédiatement un médecin. Le liquide de la batterie peut engendrer irritation ou brûlures.

e) N'utilisez jamais un bloc-batterie ou un outil qui est endommagé ou qui a été modifié. Une batterie endommagée ou altérée peut avoir un comportement imprévisible qui peut conduire à un incendie, une explosion ou un risque de blessure.

f) N'exposez pas le bloc-batterie ou l'outil au feu ou à des températures excessives. L'exposition au feu ou à des températures dépassant 130 °C peut provoquer une explosion.

g) Respectez toutes les consignes de mise en charge et ne rechargez pas le bloc-batterie ou l'outil en dehors de la plage de températures spécifiée dans les instructions. Une mise en charge inappropriée ou à des températures hors de la plage spécifiée peut endommager la batterie et augmente le risque d'incendie.

6) Réparation

a) Faire entretenir les outils électriques par un réparateur qualifié en n'utilisant que des pièces

de rechange identiques. Cela permettra de préserver

l'intégrité de l'outil électrique et la sécurité de l'util

b) Ne réparez jamais un bloc-batterie endommagé.

Les réparations sur les blocs-batteries ne doivent être effectuées que le fabricant ou l'un de ses prestataires services agréés.

Avertissements de sécurité propres aux riveteuses

AVERTISSEMENT : ne modifiez jamais l'appareil électrique ni aucune de ses pièces. Il existe sinon un de blessures ou de dommages.

AVERTISSEMENT : portez TOUJOURS des lunettes de protection. Les lunettes de vue NE SONT PAS des lunettes de protection. VEILLEZ À TOUJOURS POR ÉQUIPEMENTS DE PROTECTION HOMOLOGUÉ

• Ne travaillez pas sans que le récupérateur de mandrins ne soit installé. Les mandrins sont éjectés par l'arrière de la riveteuse et ils peuvent occasionner des blessures.
• Quand elle est en marche, ne pointez la riveteuse vers personne, y compris vous-même et ne travaillez pas sans ouvrage à riveter. Le rivet peut être éjecté de la riveteuse occasionner des blessures.
• Une fois le rivetage terminé, inclinez l'outil vers l'arrière pour que le reste du mandin tombe dans le récupérateur de mandrins.
• Les fentes d'aération du moteur ne doivent pas être couvertes. N'insérez aucun objet à l'intérieur. Cela pourrait sinon entraîner des dommages ou des blessures
• Lorsqu'il n'est pas utilisé, posez l'outil sur le côté, sur une surface stable d'où il ne pourra faire tomber ou trébucher personne. Certains outils équipés d'un gros bloc-batterie peuvent tenir à la verticale sur celui-ci, mais manquent alors de stabilité.
• Débranchez l'outil électrique de l'alimentation électrique/la batterie, s'il ne peut pas être éteint. N'utilisez pas l'outil électrique s'il ne peut plus être mis en marche ou éteint par son interrupteur. Tout outil électrique qui ne peut plus être commandé par son interrupteur est dangereux et il doit être réparé.

Risques résiduels

Malgré la mise en œuvre des normes de sécurité applicables et la présence de dispositifs de sécurité, certains risques résiduels ne peuvent pas être évités. Ils comprennent :

• Les troubles de l'ouïe.
• Les risques de blessures dus à la projection de particules.
• Les risques de brûlures dus à des accessoires ayant chauffé pendant leur fonctionnement.
• Les risques de blessures dus à une utilisation prolongée.

CONSERVEZ CES INSTRUCTIONS

Chargeurs

Les chargeurs DEWALT ne nécessitent aucun réglage et sont conçus pour une utilisation la plus simple possible.

Sécurité électrique

Le moteur électrique a été conçu pour fonctionner sur une tension unique. Vérifier systématiquement que la tension de la batterie correspond bien à la tension indiquée sur la plaque de signalétique. Vérifier également que la tension du chargeur correspond bien à la tension du secteur.

Votre chargeur DEWALT à double isolation est conforme à la norme EN60335 ; un branchement à la terre n'est donc pas nécessaire.

Si le cordon d'alimentation est endommagé, il ne doit être remplacé que par DEWALT ou un prestataire de services agréé.

Toujours utiliser la fiche prescrite lors du remplacement du câble d'alimentation.

Type 11 pour la classe II (Isolation double) – outils

DE\$Type 12 pour la classe I (Conducteur de terre) – outils

En cas d'utilisation à l'extérieur, connecter les outils portatifs à un disjoncteur Fl.

Utilisation d'une rallonge

N'utiliser une rallonge qu'en cas de nécessité absolue. Utiliser une rallonge homologuée compatible avec la tension nominale du chargeur (consulter la Fiche technique). La section minimale du conducteur est de 1 mm ^2 pour une longueur maximale de 30 m.

En cas d'utilisation d'un dévidoir, dérouler systématiquement le câble sur toute sa longueur.

Consignes de sécurité importantes propres à tous les chargeurs de batteries

cOnsERVEZ cEs InsTRUcTIOns : ce manuel contient d'importantes consignes de sécurité et de fonctionnement concernant les chargeurs de batterie compatibles (consulter les Fiche technique). Avant d'utiliser le chargeur, lire toutes les instructions et les marquages d'avertissement sur le chargeur, le bloc batterie et le produit utilisant le bloc batterie.

AVERTISSEMENT : risque de choc. Ne pas laisser les liquides pénétrer dans le chargeur. Risque de choc électrique.

AVERTISSEMENT : nous recommandons l'utilisation d'un déjoncteur différentiel avec un seuil de déclenchement (30 mA ou moins.

ATTENTION : risque de brûlure. Pour réduire le risque de blessures, ne charger que des batteries rechargeables. Le autres types de batteries peuvent exploser et causer des blessures et des dégâts.

ATTENTION : les enfants doivent être surveiller pour s'assurer qu'ils ne jouent pas avec l'appareil.

AVIS : sous certaines conditions, lorsque le chargeur est branché à l'alimentation électrique, les contacts de charg exposés à l'intérieur du chargeur peuvent être mis en court-circuit par un corps étranger. Les corps étrangers d nature conductrice tels que, mais ne se limitant pas à, la laine d'acier, le papier aluminium ou toute accumulation de particules métalliques doivent être tenus éloignés des cavités du chargeur. Débranchez toujours le chargeur de

la prise lorsqu'il n'y a pas de pack batterie dans la cavité. Débranchez le chargeur avant de le nettoyer.

• NE PAS tenter de charger le bloc batterie avec un chargeur différent de ceux indiqués dans ce manuel. Le chargeur et le bloc batterie sont spécifiquement conçus pour fonctionner ensemble.
• Ces chargeurs ne sont pas prévus pour d'autres utilisation que la charge des batteries rechargeables DEWALT. Toute autre utilisation peut causer un risque d'incendie, de choc électrique ou d'électrocution.
• Ne pas exposer le chargeur à la pluie ou à la neige.
• Pour débrancher le chargeur, tirer sur la fiche et non sur le cordon. Cela réduira le risque de dégât à la fiche et au cordon.
• S'assurer que le cordon est placé de sorte qu'on ne puisse pas marcher dessus, trébucher ou l'endommager d'une autre manière.
• Ne pas utiliser de rallonge sauf si cela est absolument nécessaire. Toute utilisation impropre d'une rallonge peut causer un risque d'incendie, de choc électrique ou d'électrocution.
• Ne placez aucun objet sur le chargeur et ne le placez pas sur une surface molle qui pourrait obstruer les fentes d'aération et entraîner une chaleur interne excessive. Éloignez le chargeur de toute source de chaleur. Le chargeur est aéré par des fentes au-dessus et au-dessous du boîtier.
• Ne pas utiliser un chargeur ayant un cordon ou une fiche endommagés—les faitres remplacer immédiatement.
• Ne pas utiliser le chargeur s'il a reçu un choc violent, s'il est tombé, ou s'il a été autrement endommagé de quelque manière que ce soit. Apporter le chargeur à un centre de réparation agréé.
• Ne pas démonter le chargeur ; l'apporter à un centre de réparation agréé lorsqu'un entretien ou une réparation est nécessaire. Un chargeur mal réassemblé peut entraîner un risque de choc électrique, d'électrocution ou d'incendie.
• Si le cordon d'alimentation est endommagé, il doit être remplacé immédiatement par le fabricant, un agent de réparation ou une personne qualifiée similaire pour éviter tout risque.
• Débrancher le chargeur de la prise secteur avant de procéder à son nettoyage. Cette précaution réduira le risque de choc électrique. Le retrait du bloc batterie ne réduira pas les risques.
  • NE JAMAIS tenter de relier 2 chargeurs ensemble.
• Le chargeur est conçu pour être alimenté en courant électrique domestique standard 230V. Ne pas essayer de l'utiliser avec n'importe quelle autre tension. Cette directive ne concerne pas le chargeur pour véhicule.

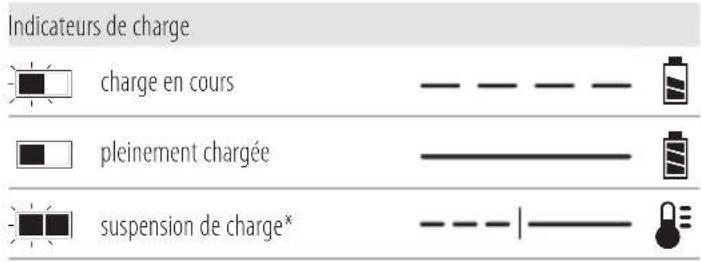

Recharger une batterie (Fig. B)

1. Branchez le chargeur dans une prise appropriée avant d'insérer le bloc-batterie.
2. Insérez le bloc-batterie 11 dans le chargeur en vous assurant qu'il soit parfaitement bien en place. Le voyant

rouge (charge) clignote de façon répétée pour indiquer que le processus de charge a commencé.

1. La fin de la charge est indiquée par le voyant rouge restant fixe en continu. Le bloc-batterie est alors complètement rechargé et il peut soit être utilisé, soit être laissé dans le chargeur. Pour retirer le bloc-batterie du chargeur, enfoncez le bouton de libération de la batterie 12 sur le bloc batterie.

REMARQUE : pour garantir les meilleures performances et la durée de vie des blocs-batteries Li-lon, rechargez-les complètement avant la première utilisation.

Fonctionnement du chargeur

Consultez les indicateurs ci-dessous pour connaître l'état de charge du bloc-batterie.

* Le voyant rouge continue à clignoter, mais un voyant jaune s'allume durant cette opération. Lorsque la batterie a retrouvé une température appropriée, le voyant jaune s'éteint et le chargeur reprend la procédure de charge.

Les chargeurs compatibles ne rechargent pas un bloc batterie défectueux. Le chargeur indique un défaut de la batterie en refusant de s'allumer.

REMARQUE : cela peut également signifier un problème sur un chargeur.

Si le chargeur indique un problème, portez le chargeur et le bloc batterie pour un test dans un centre d'assistance agréé.

Délai bloc chaud/froid

Lorsque le chargeur détecte que la batterie est trop chaude ou trop froide, il démarre automatiquement un délai bloc chaud/froid, suspendant la charge jusqu'à ce que la batterie ait atteint la température adéquate. Le chargeur passe ensuite directement en mode charge. Cette fonctionnalité permet une durée de vie maximale de la batterie.

Un bloc-batterie froid se recharge à une cadence plus lente qu'un bloc-batterie chaud. Le bloc batterie se charge à ce taux réduit pendant tout le cycle de charge et n'atteint pas le niveau de charge maximum même si la batterie se réchauffe.

Le chargeur DCB118 est équipé d'un ventilateur conçu pour refroidir le bloc-batterie. Le ventilateur se met automatiquement en marche si le bloc-batterie a besoin d'être refroidi. Ne faites jamais fonctionner le chargeur si le ventilateur ne fonctionne pas correctement ou si les fentes d'aération sont bouchées. Ne laissez pénétrer aucun corps étranger à l'intérieur du chargeur.

Système de protection électronique

Les outils XR Li-lon sont conçus avec un système de protection électronique qui protège la batterie des surcharges, surchauffes ou d'être complètement déchargée.

L'outil s'éteint automatiquement si le système de protection électronique se déclenche. Si cela se produit, placez la

batterie ion lithium sur le chargeur jusqu'à ce qu'elle soit complètement rechargée.

Fixation murale

Ces chargeurs sont conçus pour être fixés au mur ou pour être posés à la verticale sur une table ou un établi. En cas de fixation au mur, placez le chargeur près d'une prise électrique et loin d'un coin ou de toute autre obstacle qui pourrait gêner le flux d'air. Utilisez l'arrière du chargeur comme gabarit pour l'emplacement des vis au mur. Fixez le chargeur à l'aide de vis pour cloisons sèches (achetées séparément) d'au moins 25,4 mm de long avec un diamètre de tête de 7 et 9 mm, vissées dans du bois à une profondeur optimale laissant ressortir environ 5,5 mm de la vis. Alignez les fentes à l'arrière du chargeur avec les vis qui dépassent et insérez-les complètement ces dernières dans les fentes.

Consignes de nettoyage du chargeur

AVERTISSEMENT : risque de choc. Débranchez le énergieur de la prise de courant avant le nettoyage.

La saleté et la graisse peuvent être éliminées de l'extérieur du chargeur avec un chiffon ou une brosse souple non métallique. N'utilisez ni eau, ni autre solution de nettoyage. Ne laissez jamais aucun liquide pénétrer à l'intérieur de l'appareil et n'immergez jamais aucune pièce de l'appareil dans aucun liquide.

Batteries

Consignes de sécurité importantes propres à toutes les batteries

Pour commander une batterie de rechange, s'assurer d'inclure son numéro de catalogue et sa tension.

La batterie n'est pas totalement chargée en usine. Avant d'utiliser la batterie et le chargeur, lire les consignes de sécurité ci-dessous. Puis suivre la procédure de charge ci-après.

LIRE TOUTES CES CONSIGNES

• Ne pas charger ou utiliser une batterie dans un milieu déflagrant, comme en présence de liquides, gaz ou poussières inflammables. Insérer ou retirer le bloc-pile du chargeur peut enflammer la poussière ou des émanations.
• Ne jamais forcer le bloc batterie dans le chargeur. Ne modifier le bloc batterie d'aucune manière que ce soit pour le faire entrer sur un chargeur incompatible, car le bloc batterie peut se casser et causer de graves blessures.

- Charger le bloc batterie uniquement dans les chargeurs DEWALT.

- NE PAS l'éclabousser ou l'immerger dans l'eau ou d'autres liquides.

- Ne rangez et n'utilisez pas l'outil dans des endroits où la température peut chuter sous 4 °C (39,2 °F) (comme dans des remises extérieures ou des bâtiments métalliques en hiver), ou atteindre et dépasser 40 °C (104 °F) (comme dans des remises extérieures ou des bâtiments métalliques en été).

- Ne pas incinérer la batterie même si elle est sévèrement endommagée ou complètement usagée. Car elle pourrait exploser au contact des flammes. Au cours de l'incinération

des batteries au lithium-ion, des vapeurs et matières toxiques sont dégagées.

• En cas de contact du liquide de la batterie avec la peau, la rincer immédiatement au savon doux et à l'eau claire. En cas de contact oculaire, rincer l'œil ouvert à l'eau claire une quinzaine de minutes, ou jusqu'à ce que l'irritation cesse. Si des soins médicaux sont nécessaires, noter que l'électrolyte de la batterie est composé d'un mélange de carbonates organiques liquides et de sels de lithium.

- Le contenu des cellules d'une batterie ouverte pourrait causer une irritation des voies respiratoires. Dans cette éventualité, exposer l'individu à l'air libre. Si les symptômes persistent, consulter un médecin.

AVERTISSEMENT : risques de brûlures. Le liquide de la batterie pourrait s'enflammer s'il est exposé à des étincelles ou à une flamme.

AVERTISSEMENT : ne jamais tenter d'ouvrir le bloc batterie pour quelque raison que ce soit. Si le boîtier du bloc batterie est fissuré ou endommagé, ne pas l'insérer dans un chargeur. Ne pas écraser, laisser tomber, ou endommager le bloc batterie. Ne pas utiliser un bloc batterie ou un chargeur ayant reçu un choc violent, étant tombé, ayant été écrasé ou endommagé de quelque façon que ce soit (par ex. percé par un clou, frappé d'un coup de marteau, piétiné). Risque de choc électrique ou d'électrocution. Les blocs batterie endommagés doivent être renvoyés à un centre de réparation pour y être recyclés.

AVERTISSEMENT : risque d'incendie. Ne rangez et transportez pas le bloc-batterie s'il est possible que des objets métalliques entrent en contact avec les bornes de la batterie. Ne placez par exemple pas le bloc-batterie dans des tabliers, poches, boîtes à outils, boîtes de kits d'accessoires, tiroirs, etc. en présence de clous, vis, clés, etc.

ATTENTION : après utilisation, ranger l'outil, à plat, sur une surface stable là où il ne pourra ni faire tomber ni faire trébucher personne. Certains outils équipés d'un gros bloc batterie peuvent tenir à la verticale sur celui-ci, mais manquent alors de stabilité.

Transport

AVERTISSEMENT : risque d'incendie. Le transport batteries peut causer un incendie si les bornes de la batterie entrent accidentellement en contact avec des matériaux conducteurs. Lors du transport des batteries, assurez-vous que les bornes de la batterie sont protégées et bien isolées des matériaux avec lesquels elles pourraient entrer en contact et qui pourraient provoquer un court-circuit.

REMARQUE : les batteries Lithium-ion ne doivent pas être transportées dans des bagages enregistrés.

Les batteries DEWALT sont conformes à toutes les réglementations d'expédition applicables comme prescrit par les normes industrielles et juridiques qui incluent les recommandations de l'ONU pour le transport des marchandises dangereuses, les réglementations relatives aux marchandises

dangereuses de l'International Air Transport Association (IATA), les réglementations de l'International Maritime Dangerous Goods (IMDG) et l'accord européen concernant le transport international de marchandises dangereuses sur route (ADR). Les cellules et les batteries ion lithium ont été testées conformément à la section 38,3 des recommandations de l'ONU pour les tests et critères relatifs au transport des marchandises dangereuses.

Dans la plupart des cas, l'envoi d'un bloc-batterie DeWALT ne sera pas soumis à la classification réglementée de classe 9 pour les matières dangereuses. En règle générale, seuls les envois contenant une batterie Lithium-Ion d'une énergie nominale supérieure à 100 Watts/heure (Wh) nécessitent une expédition réglementée de classe 9. L'énergie nominale en Watts/heure de toutes les batteries Lithium-Ion est indiquée sur l'emballage. De plus, en raison de la complexité de la réglementation, DeWALT ne recommande pas l'expédition aérienne de blocs-batteries seuls, peu importe le wattage/heure nominal. Les envois d'outil avec batterie (kit combiné) peuvent être faits par avion si le wattage/heure nominal du bloc-batterie n'excède pas 100 Wh. Que l'expédition soit exemptée ou réglementée, l'expéditeur a la responsabilité intégrale de consulter les dernières réglementations relatives à l'emballage, à l'étiquetage/au marquage et aux exigences de documentation.

Les informations fournies dans cette section du manuel sont fournies en bonne foi et sont considérées précises au moment de la rédaction de ce document. Toutefois, aucune garantie explicite ou implicite ne peut être fournie. L'acheteur a la responsabilité de s'assurer que ses activités sont conformes aux réglementations applicables.

Recommendations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec, à l'abri de toute lumière solaire directe et de tout excès de température. Pour des performances et une durée de vie optimales, entreposer les batteries à température ambiante après utilisation.
2. Pour un stockage prolongé, il est recommandé de conserver la batterie complètement chargée dans un lieu frais et sec, hors du chargeur pour de meilleurs résultats.

REMaRQUE : les blocs batterie ne doivent pas être stockés complètement déchargés. Le bloc batterie devra être rechargé avant l'utilisation.

Étiquettes sur le chargeur et la batterie

En plus des pictogrammes utilisés dans ce manuel, les étiquettes sur le chargeur et le bloc batterie peuvent montrer les pictogrammes suivants :

Lire la notice d'instructions avant toute utilisation.

Consulter la Fiche technique pour les temps de charge.

Ne pas mettre en contact avec des objets conducteurs.

Ne pas recharger une batterie endommagée.

Ne pas exposer à l'eau.

Remplacer systématiquement tout cordon endommagé.

Recharger seulement entre 4 °C et 40 °C.

Utiliser uniquement à l'intérieur.

Mettre la batterie au rebut conformément à la réglementation en matière d'environnement.

Recharger les blocs batterie DeWALT uniquement avec les chargeurs DeWALT appropriés. La recharge des blocs batterie différents des batteries DeWALT appropriées avec un chargeur DeWALT peut entraîner leur explosion ou d'autres situations dangereuses.

Ne jetez pas le bloc batterie au feu.

Type de batterie

Les outils suivants fonctionnent avec un bloc-batterie de 18 volts : DCF403, DCF414

Il est possible d'utiliser les blocs-batteries suivants : DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCBP034G, DCBP518, DCBP518G, DCB546, DCB547, DCB547G, DCB548, DCB549. Consultez les Caractéristiques techniques pour obtenir plus de précisions.

Contenu de l'emballage

L'emballage contient :

1 Riveteuse
4 Pointes d'embout (DCF403)
3 Pointes d'embout (DCF414)
1 Jeu de mâchoires de rechange
1 Bloc-batterie Li-Ion (modèles C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1)
2 Blocs-batteries Li-Ion (modèles C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2)
3 Blocs-batteries Li-Ion (modèles C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3)

1Noticed'utilisation

REMaRQUE : les blocs-batteries, chargeurs et mallettes ne sont pas fournis avec les modèles N. Les blocs-batteries et les chargeurs ne sont pas fournis avec les modèles NT. Les modèles B sont livrés avec des blocs-batteries Bluetooth®.

REMaRQUE : la marque et les logos Bluetooth® sont des marques commerciales déposées appartenant à Bluetooth®, SIG, Inc. qui sont utilisées par DeWALT sous licence. Les autres

marques et dénominations commerciales appartiennent à leurs propriétaires respectifs.

• Vérifiez que l'outil et ses pièces ou accessoires n'ont pas été endommagés pendant le transport.
• Prenez le temps de lire intégralement cette notice et de parfaitement la comprendre avant l'utilisation.

Étiquettes sur l'appareil

On trouve les diagrammes suivants sur l'outil :

Lire la notice d'instructions avant toute utilisation.

Porter un dispositif de protection auditive.

Porter un dispositif de protection oculaire.

Rayonnement visible. Ne pas exposer à la lumière.

Emplacement du code date (Fig. B)

Le code de la date de fabrication est composé de l'année en 4 chiffres, suivie de la semaine en 2 chiffres, suivie de 2 représentant le code de l'usine.

Descriptif (Fig. A)

AVERTISSEMENT : ne modifiez jamais l'appareil é a que ni aucune de ses pièces. Il existe sinon un risque de blessures ou de dommages.

1 Pointes d'embout
2 Cache-vis
3 Porte-embout
4 Écrou du porte-embout
5 Récupérateur de mandrins
6 Porte-pointe de rechange
7 Trou d'aération
8 Poignée
9 Interrupteur à gâchette
10 LED
11 Bloc-batterie
13 Mâchoires de rechange

12 Bouton de libération de la batterie

Utilisation prévue

Ces outils de rivetage ont été conçus pour poser des fixations aveugles.

N'INSÉREZ aucun autre objet dans la pointe d'embout, que les rivets mentionnés dans la notice.

N'UTILISEZ PAS l'outil dans un environnement humide ou en présence de liquides ou de gaz inflammables.

Ces outils de rivetage sont des outils électriques professionnels NE LAISSEZ PAS les enfants entrer en contact avec l'outil. Les utilisateurs inexpérimentés doivent être surveillés quand ils utilisent cet outil.

Jeunes enfants et personnes infirmes. Cet appareil n'est pas prévu pour être utilisé par de jeunes enfants ou des personnes infirmes sans surveillance.
- Ce produit n'est pas destiné à être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou intellectuelles réduites ou qui manquent d'expérience, de connaissances ou d'aptitudes, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité. Ne laissez jamais les enfants seuls avec ce produit.

MONTAGE ET RÉGLAGES

AVERTISSEMENT : afin de réduire tout risque des graves blessure, éteignez et débranchez du bloc-batterie avant d'effectuer toute opération de réglage ou de retirer/installer toute équipement ou accessoire. Un démarrage accidentel peut occasionner des blessures. AVERTISSEMENT : utiliser exclusivement des batteries et chargeurs DEWALT.

Insérer et retirer le bloc-batterie de l'outil (CHFres B)

REMARQUE : veillez à ce que le bloc-batterlé soit complètement rechargé.

Pour installer le bloc-batterie dans la poignée de l'outil

1. Alignez le bloc-batterie avec les rails à l'intérieur de la poignée de l'outil (Fig. B).
2. Glissez le bloc-batterie dans la poignée jusqu'à ce qu'il repose fermement dans l'outil et veillez à bien entendre le clic de verrouillage.

Pour retirer le bloc-batterie de l'outil

1. Enfoncez le bouton de libération de la batterie et tirez fermement le bloc-batterie hors de la poignée de l'outil.
2. Insérez le bloc-batterie dans le chargeur comme décrit dans la section chargeur de ce manuel.

Blocs-batteries avec jauge de puissance (Fig. B)

Certains blocs-batteries DEWALT sont équipés d'une jauge de puissance composée de trois voyants verts qui indiquent le niveau de charge restant dans le bloc-batterie.

Pour activer la jauge de puissance, maintenez enfoncé le bouton de la jauge de puissance ^15 . Une combinaison de trois LED vertes s'allument de façon à indiquer le niveau de charge restant. Lorsque le niveau de charge de la batterie est inférieur à la limite permettant l'utilisation, la jauge de puissance ne s'allume plus et la batterie doit être rechargée.

REMARQUE : la jauge de puissance ne donne qu'une indication de la charge restant dans le bloc-batterie. Elle n'indique pas la fonctionnalité de l'outil et elle peut être sujette à des variations en fonction des composants du produit, de la température et de l'intervention réalisée par l'utilisateur final.

Installer la pointe d'embout (Fig. C)

1. Choisissez la bonne pointe d'embout de rivetage correspondant au rivet à poser. Consultez le numéro ou la lettre 16 sur la pointe d'embout et le tableau Taille de rivet pour choisir la bonne pointe d'embout en fonction de votre application.
2. Dévissez et retirez le cache vissé 2.
3. Installez la pointe d'embout 1 dans le porte-embout 3.
4. Vissez le cache vissé sur le porte-embout.

Tableau Taille de rivet
Diamètre de rivet
Pointe d'embout mm pouces

	DCF403
1 2,4 3/32
2 3,2 1/8
3 4,0 5/32
4 4,8 3/16
	DCF414
A 4,8 3/16
B 6,0 15/64
C 6,4 1/4

Récupérateur de mandrins et porte-pointe de rechange (Fig. D)

AVERTISSEMENT : n'utilisez pas l'outil sans que le récoérateur de mandrins ne soit installé.

Le récupérateur de mandrins 5 et le porte-pointe de rechange 6 se fixent à l'arrière de l'outil.

L'outil peut être utilisé sans le porte-pointe de rechange.

Pour retirer le récupérateur de mandrins ou le porte-pointe de rechange, dévissez-les jusqu'à ce qu'ils puissent être retirés. Si vous utilisez l'outil avec le porte-pointe de rechange, fixez-le d'abord sur l'outil avant d'installer le récupérateur de mandrins.

Crochet de ceinture (Fig. E)

Fourni avec certains modèles

AVERTISSEMENT : afin de réduire le risque de l'oublues graves, n'utilisez le crochet de ceinture QUE pour suspendre l'outil à une ceinture de travail. N'UTILISEZ PAS le crochet de ceinture pour attacher ou fixer l'outil sur une personne ou un objet pendant l'utilisation. NE suspendez PAS l'outil au-dessus de votre tête et NE suspendez AUCUN objet par le crochet de ceinture.

AVERTISSEMENT : afin réduire le risque de blessures gêmes, veillez à ce que la vis qui retient le crochet de ceinture soit bien fixée.

IMPORTanT : pour fixer ou déplacer le crochet de ceinture, n'utilisez que la vis fournie à cet effet. Veillez à bien serrer la vis. Afin de convenir aux gauchers comme aux droitiers, le crochet de ceinture 21 peut être attaché d'un côté ou de l'autre de l'outil à l'aide de la vis fournie uniquement 22. Si le crochet de ceinture n'est pas nécessaire, il peut être retiré de l'outil. Pour déplacer le crochet de ceinture, retirez la vis 22 qui le retient en place, puis réinstallez-le de l'autre côté. Veillez à bien serrer la vis.

FONCTIONNEMENT

Instructions pour l'utilisation

AVERTISSEMENT : respectez toujours les consignes de sécurité et la réglementation applicable. AVERTISSEMENT : afin de réduire tout risque stressure grave, éteignez l'outil et retirez le bloc-batterie avant d'effectuer toute opération de réglage ou de retirer/installer un équipement ou un accessoire. Un démarrage accidentel peut occasionner des blessures.

Position correcte des mains (Fig. G)

AVERTISSEMENT : afin de réduire tout risque de graves biocures, respectez TOUJOURS la position des mains recommandée et illustrée.

AVERTISSEMENT : afin de réduire tout risque de graves blessures, maintenez TOUJOURS l'outil fermement pour pouvoir anticiper toute éventuelle réaction soudaine.

La position correcte des mains nécessite d'avoir une main sur la poignée principale 8.

Éclairage de travail à LED (Fig. A)

ATTENTION : ne regardez pas la lumière directement. Régaves lésions oculaires pourraient en résulter.

L'éclairage de travail à LED 10 permet une meilleure visibilité de la zone de travail directe.

L'éclairage de travail à LED 10 s'allume automatiquement lorsque l'outil est mis en marche en appuyant sur le bouton Marche/Arrêt 9. L'éclairage de travail s'éteint 60 secondes après avoir relâché le bouton Marche/Arrêt.

L'éclairage de travail à LED 10 se met à clignoter lentement lorsque l'état de charge de la batterie s'affaiblit.

L'éclairage de travail à LED 10 se met à clignoter rapidement si l'embout de rivetage est bouché. Consultez la section Nettoyer l'embout de rivetage pour savoir comment le nettoyer correctement.

Poser un rivet aveugle (Fig. A, F)

Pour Poser un rivet aveugle

1. Placez le rivet aveugle 20 dans la pointe d'embout 1
2. Positionnez l'outil comme indiqué dans la section Position correcte des mains.
3. Maintenez l'interrupteur à gâchette 9 enfoncé jusqu'à ce que le rivet soit complètement installé dans l'ouvrage.

FRançals

1. Une fois le rivet aveugle complètement inséré, relâchez l'interrupteur à gâchette. L'outil revient automatiquement à sa position initiale.
2. Inclinez l'outil vers l'arrière pour que le mandrin tombe dans le récupérateur de mandrins 5. Le mandrin est également poussé dans le récupérateur de mandrins à la pose du rivet suivant.

Si vous relâchez l'interrupteur avant la fin de la course de pose, l'outil revient immédiatement à sa position initiale. Si le rivet aveugle n'a pas été installé complètement, répétez les étapes précédentes.

Vider le récupérateur de mandrins (Fig. D)

Videz toujours le récupérateur de restes de mandrins 5 avant qu'il ne soit complètement plein pour éviter les blocages.

1. Dévissez le récupérateur de mandrins en le tournant dans le sens inverse des aiguilles d'une montre.
2. Videz le bac à mandrins dans une poubelle de recyclage ou de déchets adaptée.
3. Revissez le bac à mandrins sur l'outil électrique en le tournant dans le sens des aiguilles d'une montre.

MAINTENANCE

Votre outil électrique a été conçu pour fonctionner longtemps avec un minimum de maintenance. Le fonctionnement continu et satisfaisant de l'outil dépendra d'une maintenance adéquate et d'un nettoyage régulier.

AVERTISSEMENT : pour réduire tout risque de dommages corporels graves, arrêter et déconnecter la batterie avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire.

Tout démarrage accidentel pourrait causer des dommages corporels.

Le chargeur et le bloc batterie ne peuvent pas être réparés.

Fréquence de maintenance

Élément Fréquence

Inspection générale de l'outil Tous les jours

Nettoyer et lubrifier l'embout rivetage 5000 rivets

*Préconiser de prendre contact avec un centre d'assistance agréé

Nettoyage

AVERTISSEMENT : risque de décharges électriques et de chôes mécaniques. Débranchez l'appareil électrique de la source d'alimentation avant de le nettoyer.

AVERTISSEMENT : afin de garantir le fonctionnement sur et efficace de l'appareil électrique, veillez à ce que l'appareil et les fentes d'aération restent propres.

AVERTISSEMENT : n'utilisez jamais de solvants ou des produits chimiques décapants pour nettoyer les pièces non métalliques de l'outil. Ces produits chimiques peuvent fragiliser la matière de ces pièces. Utilisez un chiffon humidifié avec de l'eau et un savon doux uniquement. Ne laissez jamais aucun liquide pénétrer à

l'intérieur de l'outil et n'immergez jamais aucune de ses pièces dans aucun liquide.

Vous pouvez nettoyer les fentes d'aération à l'aide d'une brosse souple non-métallique sèche et/ou un aspirateur adapté. N'utilisez pas d'eau, ni de solutions de nettoyage. Veillez à vous protéger les yeux et à porter un masque à poussière homologué.

Nettoyer l'embout de rivetage ou remplacer les mâchoires (Fig. A, H)

1. Desserrez l'écrou du porte-embout 4. Retirez le porte-embout 3 et l'écrou du porte-embout.
2. Nettoyez l'intérieur du porte-embout à l'aide d'un chiffon sec.
3. Tirez la bague de verrouillage 17 vers l'arrière comme indiqué par la flèche.
4. Desserrez la douille de traction 18.
5. Nettoyez les mâchoires 19 et le poussoir de mâchoires à l'aide d'un chiffon sec. Au besoin, remplacez les mâchoires avec des mâchoires de rechange 13.
   REMaRQUE : pour remplacer les mâchoires n'utilisez que des mâchoires de marque DeWALT.
6. Graissez l'extérieur de l'ensemble Mâchoires de serrage 19.
7. Installez l'ensemble Mâchoires 19 dans la douille de traction 18 puis sur l'outil. Serrez la douille de traction à la main et veillez à ce qu'elle soit bien sécurisée par la douille de blocage 17.
   REMaRQUE : une graisse à base de bisulfure de molybdène est recommandée.
8. Installez le porte-embout et l'écrou du porte-embout et serrez à la main.

Nettoyer l'extérieur de l'outil (Fig. A)

Gardez les ouvertures d'aération 7 du moteur sans balai exemptes de poussière et de saleté. Si nécessaire, utilisez un chiffon doux et humide pour retirer la poussière et la saleté des trous d'aération. Soufflez les saletés et la poussière hors du corps principal de l'outil électrique avec de l'air sec, dès que la poussière s'accumule dans et autour des trous d'aération.

Accessoires en option

AVERTISSEMENT : les accessoires, autres que ceux pasés par DEWALT n'ayant pas été testés avec ce produit, leur utilisation avec cet outil pourrait être dangereuse. Afin de réduire les risques de blessures, n'utilisez que les accessoires DEWALT recommandés avec ce produit.

Contactez votre revendeur pour obtenir plus de précisions sur les accessoires compatibles.

Protection de l'environnement

Tri sélectif. Les produits et piles/batteries marqués de ce symbole ne doivent pas être jetés avec les déchets ménagers.

Les produits et les piles/batteries contiennent des

matières qui peuvent être récupérées et recyclées afin de réduire la demande en matières premières. Veillez à recycler les produits électriques et les piles/batteries conformément aux prescriptions locales en vigueur. Pour obtenir plus de précisions, consultez le site www.2helpU.com.

Ce bloc-batterie longue durée doit être rechargé lorsqu'il ne parvient plus à fournir la puissance nécessaire aux opérations qui étaient facilement réalisées auparavant. À la fin de sa durée de vie, jetez-la en respectant l'environnement :

• Déchargez complètement le bloc-batterie puis retirez-le de l'outil.
• Les cellules Li-lon sont recyclables. Rapportez-les à votre revendeur ou dans un centre de recyclage local. Les blocs-batteries collectés y sont recyclés ou mis au rebut correctement.

RIVETTATRICI DCF403, DCF414

Congratulazioni!

Klinknagelgereedschap

DCF403, DCF414

Lade et batteri (Fig. B)

	DCF403
1 2,4 3/32
2 3,2 1/8
3 4,0 5/32
4 4,8 3/16
	DCF414
A 4,8 3/16
B 6,0 15/64
C 6,4 1/4
