Type de produit	Capteur industriel
Marque	IFM
Modèle	EVF686
Dimensions (L x l x H)	Environ 30 x 30 x 60 mm
Poids	Environ 80 g
Matériau du boîtier	Acier inoxydable
Indice de protection	IP67
Température de fonctionnement	-25 °C à +80 °C
Tension d'alimentation	10-30 V DC
Courant de sortie max.	100 mA
Type de sortie	Normalement ouvert / fermé selon câblage
Fonction de commutation	Contact NO/NF
Distance de détection	4 mm (capteur inductif)
Raccordement	Connecteur M12 à 4 broches
Couple de serrage du connecteur	0,6 Nm (à la main) à 1,5 Nm (avec clé)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants agressifs.
Sécurité	Respecter les consignes de montage pour garantir le degré de protection. Débrancher avant entretien.
Pièces détachées et réparabilité	Pièces de rechange disponibles : connecteurs, câbles. Réparation par le fabricant uniquement.

FOIRE AUX QUESTIONS - EVF686 IFM

Quelle est la tension d'alimentation du capteur EVF686 ?

Le capteur fonctionne sous une tension de 10-30 V DC.

Quel est le degré de protection du capteur ?

L'indice de protection est IP67, ce qui le rend résistant à la poussière et à l'immersion temporaire.

Comment raccorder le connecteur au capteur ?

Aligner la flèche du connecteur avec le capteur pour respecter le codage, puis serrer l'écrou à un couple de 0,6 Nm à 1,5 Nm.

Quelle est la distance de détection du capteur ?

La distance de détection typique pour ce capteur inductif est de 4 mm.

Le capteur est-il adapté aux environnements agressifs ?

Oui, pour une meilleure tenue aux chocs et vibrations en environnement agressif, serrer l'écrou d'un cran supplémentaire avec une clé de 14 mm.

Comment nettoyer le capteur EVF686 ?

Utiliser un chiffon doux et sec. Éviter les solvants agressifs qui pourraient endommager le boîtier.

Quelles sont les dimensions du capteur ?

Les dimensions approximatives sont de 30 x 30 x 60 mm.

Quel type de sortie possède le capteur ?

La sortie est de type contact NO/NF (normalement ouvert/fermé selon le câblage).

Le capteur est-il réparable ?

La réparation doit être effectuée par le fabricant. Les pièces détachées comme les connecteurs et câbles sont disponibles.

Quel couple de serrage maximal pour le connecteur ?

Le couple de serrage maximal recommandé est de 1,5 Nm avec une clé.

MODE D'EMPLOI EVF686 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).
▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

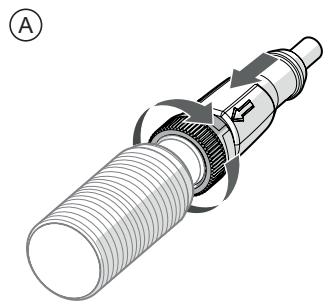

Fig. 2: Démontage du connecteur ecolink

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

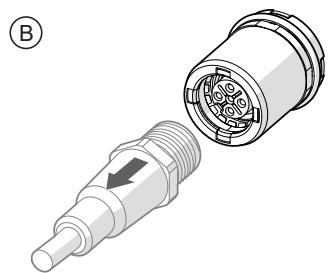

Fig. 3: Montage ecolink Fast Connect

▶ Ne pas utiliser de connecteurs inappropriés (A).
▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
