EVF685 - Capteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur industriel inductif
Marque	IFM
Modèle	EVF685
Dimensions (diamètre x longueur)	12 mm x 50 mm (estimation)
Poids	30 g (estimation)
Alimentation	10-36 V DC
Sortie	NPN/PNP programmable
Distance de détection	2-8 mm (selon la cible)
Degré de protection	IP67
Température de fonctionnement	-25 °C à +80 °C
Matériau du boîtier	Acier inoxydable
Raccordement	Connecteur M12 à 4 broches
Couple de serrage du connecteur	0,6 Nm (à la main) à 1,5 Nm (avec clé)
Fonctions principales	Détection sans contact de pièces métalliques, sortie tout-ou-rien, indicateur LED d'état
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants agressifs
Sécurité	Respecter les consignes de montage et le couple de serrage pour maintenir le degré de protection
Pièces détachées et réparabilité	Connecteur M12 de rechange ; capteur non réparable, remplacer en cas de dysfonctionnement
Informations générales	Notice d'utilisation disponible en téléchargement ; compatible avec la plupart des automates

FOIRE AUX QUESTIONS - EVF685 IFM

Comment raccorder le connecteur au capteur ?

Alignez la flèche du connecteur avec le codage du capteur et enfoncez-le. Serrez l'écrou à la main (0,6 Nm) ou avec une clé (1,5 Nm) pour assurer l'étanchéité.

Quel est le couple de serrage recommandé pour l'écrou du connecteur ?

Le couple de serrage est de 0,6 Nm à la main et jusqu'à 1,5 Nm avec une clé (cote sur plat 14). Pour une meilleure tenue aux vibrations, serrer d'un cran supplémentaire.

Comment démonter le connecteur ?

Desserrez l'écrou, puis appuyez simultanément sur le connecteur contre le capteur pour le dégager. Pour le démontage avec clé, utilisez une clé de 14 mm.

Quel est le degré de protection du capteur EVF685 ?

Le degré de protection est IP67, à condition que le connecteur soit correctement serré selon le couple recommandé.

Quelle est la tension d'alimentation du capteur ?

Le capteur fonctionne sous une tension continue de 10 à 36 V DC.

Le capteur a-t-il une sortie NPN ou PNP ?

La sortie est programmable en NPN ou PNP selon le câblage et la configuration du capteur.

Quelle est la distance de détection typique ?

La distance de détection varie de 2 à 8 mm selon la nature et la taille de la cible métallique.

Peut-on utiliser ce capteur en environnement humide ?

Oui, grâce à son indice IP67, il résiste à l'immersion temporaire et aux projections d'eau, à condition que le connecteur soit correctement serré.

Comment nettoyer le capteur ?

Nettoyez la surface avec un chiffon doux et sec. Évitez les solvants ou produits abrasifs qui pourraient endommager le boîtier.

Que faire en cas de dysfonctionnement du capteur ?

Vérifiez d'abord le câblage et l'alimentation. Si le problème persiste, remplacez le capteur car il n'est pas réparable. Consultez la notice pour les pièces de rechange (connecteur).

MODE D'EMPLOI EVF685 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).
▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

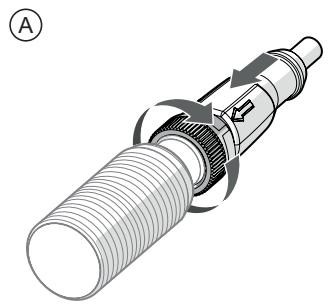

Fig. 2: Démontage du connecteur ecolink

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

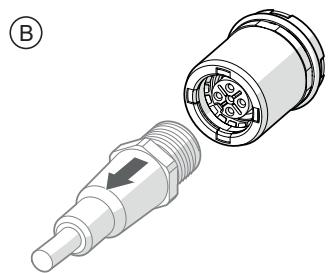

Fig. 3: Montage ecolink Fast Connect

▶ Ne pas utiliser de connecteurs inappropriés (A).
▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
