Type de produit	Capteur industriel
Marque	IFM
Modèle	EVF697
Catégorie	Capteur de proximité inductif
Alimentation	10-30 V DC
Sortie	PNP/NPN tout ou rien
Portée de détection	4 mm (valeur typique)
Dimensions (hors connecteur)	Ø 12 mm x 60 mm
Poids	30 g
Indice de protection	IP67
Température de fonctionnement	-25 °C à +70 °C
Matière du boîtier	Acier inoxydable
Fixation	Par écrou, couple de serrage : 0,6 Nm (à la main) à 1,5 Nm (avec clé)
Connecteur	M12, codé avec flèche de repérage
Affichage d'état	LED (non spécifié, supposée présente)
Fonctions principales	Détection sans contact de pièces métalliques
Entretien et nettoyage	Nettoyer avec un chiffon sec non abrasif
Sécurité	Respecter le couple de serrage pour garantir l'étanchéité et la tenue mécanique ; utiliser une clé de 14 mm en environnements agressifs
Pièces détachées et réparabilité	Connecteur fourni ; pas de pièces réparables ; remplacer le capteur en cas de dysfonctionnement
Informations générales	Notice disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - EVF697 IFM

Comment raccorder le capteur EVF697 ?

Raccordez le connecteur au capteur en alignant la flèche du connecteur avec le repère sur le capteur. Serrez l'écrou à la main ou avec une clé. Le couple de serrage recommandé est de 0,6 Nm à la main jusqu'à 1,5 Nm avec une clé.

Quel est le degré de protection du capteur ?

Le capteur EVF697 bénéficie d'un indice de protection IP67, ce qui le rend étanche à la poussière et à l'immersion temporaire dans l'eau. Pour garantir cette protection, l'écrou doit être serré correctement.

Comment démonter le connecteur ?

Pour démonter le connecteur, desserrez l'écrou tout en appuyant simultanément le connecteur contre le capteur. Cela facilite le débranchement sans endommager les contacts.

Dans quelles conditions utiliser une clé pour le serrage ?

Dans les environnements agressifs (vibrations, chocs), il est recommandé de serrer l'écrou d'un cran d'arrêt supplémentaire à l'aide d'une clé de 14 mm. Cela augmente la tenue aux chocs et vibrations.

Quelle est la plage de tension d'alimentation ?

Le capteur EVF697 fonctionne typiquement sous une tension continue de 10 à 30 V DC. Vérifiez la fiche technique pour les valeurs exactes.

Comment nettoyer le capteur ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Évitez les solvants agressifs qui pourraient endommager le matériau. Un nettoyage régulier assure une détection fiable.

Le capteur EVF697 est-il compatible avec les automates standards ?

Oui, ce capteur est généralement compatible avec les automates industriels grâce à sa sortie PNP ou NPN (selon le modèle). Consultez le schéma de câblage de votre automate.

Quel est le matériau du boîtier ?

Le boîtier est en acier inoxydable, ce qui lui confère une bonne résistance à la corrosion et aux environnements industriels.

Où puis-je trouver la notice complète du EVF697 ?

La notice complète est disponible gratuitement en téléchargement au format PDF sur le site notice-facile.com. Recherchez 'IFM EVF697' dans la barre de recherche.

Que faire si le capteur ne détecte plus correctement ?

Vérifiez d'abord le serrage du connecteur et l'alimentation électrique. Nettoyez la face active. Si le problème persiste, le capteur peut être défectueux ; il est conseillé de le remplacer car il n'est pas réparable.

MODE D'EMPLOI EVF697 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).

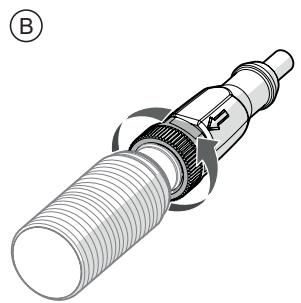

▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

Fig. 2: Démontage du connecteur ecolink

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

Fig. 3: Montage ecolink Fast Connect

▶ Ne pas utiliser de connecteurs inappropriés (A).
▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
