EVF679 - Capteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur industriel IFM EVF679
Dimensions	M12 x 1, longueur 60 mm
Poids	30 g
Alimentation	10-30 VDC
Fonctions principales	Détection inductive / photoelectrique selon variante ; connexion par connecteur M12
Entretien et nettoyage	Nettoyer avec un chiffon sec non abrasif ; vérifier l'étanchéité des joints
Sécurité	Respecter le couple de serrage (0,6 à 1,5 Nm) et le sens de codage du connecteur
Pièces détachées et réparabilité	Connecteurs de rechange disponibles ; pas de pièces réparables par l'utilisateur
Informations générales	Marque IFM, modèle EVF679 ; degré de protection IP67 (sous réserve du montage correct)

FOIRE AUX QUESTIONS - EVF679 IFM

Comment raccorder correctement le connecteur au capteur EVF679 ?

Raccordez le connecteur en alignant la flèche de codage. Serrez l'écrou avec un couple de 0,6 Nm (à la main) à 1,5 Nm (avec une clé).

Quel est le degré de protection de ce capteur ?

Le degré de protection IP67 est garanti si le connecteur est correctement monté et serré au couple recommandé.

Comment démonter le connecteur ?

Pour démonter, desserrez l'écrou et pressez simultanément le connecteur contre le capteur. En environnement agressif, utilisez une clé de 14 mm.

Que faire en environnement agressif (chocs, vibrations) ?

Serrez l'écrou d'un cran d'arrêt supplémentaire avec une clé (cote sur plat 14) pour améliorer la tenue. Pour le démontage, utilisez aussi une clé.

Quelle est la signification de la flèche sur le connecteur ?

La flèche indique la direction du codage pour un raccordement correct. Ne forcez pas si les flèches ne sont pas alignées.

Puis-je utiliser un connecteur standard M12 ?

Oui, à condition qu'il respecte le codage correct (généralement codage A/B selon le capteur). Vérifiez la compatibilité.

Quels outils sont nécessaires pour le montage ?

Un tournevis dynamométrique (clé plate de 14 mm) est recommandé pour serrer au couple de 1,5 Nm. Une clé de 14 mm est également nécessaire pour le démontage.

Comment nettoyer le capteur EVF679 ?

Nettoyez les surfaces externes avec un chiffon sec et non abrasif. Évitez les solvants qui pourraient endommager les joints.

Le capteur peut-il être réparé ?

Le capteur n'est pas réparable par l'utilisateur. En cas de défaut, contactez le service après-vente IFM ou remplacez-le.

Où trouver la notice complète en PDF ?

La notice est disponible gratuitement sur le site notice-facile.com en téléchargement PDF. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI EVF679 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

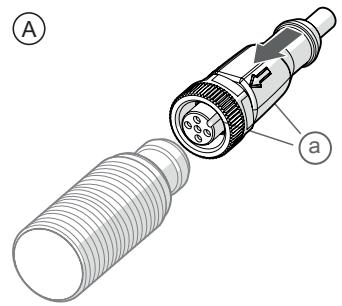

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).

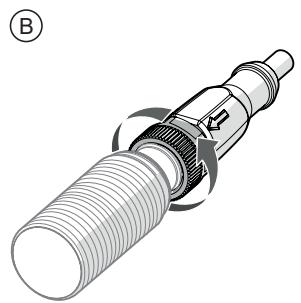

▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

Fig. 2: Démontage du connecteur ecolink

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

Fig. 3: Montage ecolink Fast Connect

▶ Ne pas utiliser de connecteurs inappropriés (A).
▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
