EVF690 - Capteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur industriel
Marque	IFM
Modèle	EVF690
Utilisation principale	Détection de proximité d'objets métalliques
Alimentation	10–30 V CC
Sortie de commutation	PNP ou NPN (selon variante)
Degré de protection	IP67 (sous réserve du couple de serrage correct)
Matériau du boîtier	Acier inoxydable
Raccordement	Connecteur M12 mâle, codage flèche
Couple de serrage	0,6 Nm (à la main) à 1,5 Nm (avec clé)
Température de fonctionnement	-25 °C à +70 °C
Dimensions (approx.)	Longueur 60 mm, diamètre 18 mm
Poids (approx.)	30 g
Fixation	Par écrou (cote sur plat 14)
Entretien et nettoyage	Nettoyer avec un chiffon sec non abrasif
Sécurité	Respecter le couple de serrage pour maintenir l'étanchéité et la résistance aux vibrations
Pièces détachées et réparabilité	Non réparable. Connecteur fourni avec le capteur. Remplacer l'ensemble si défectueux
Informations générales	Notice incluant le montage, le démontage et les consignes de serrage. Utiliser une clé pour environnement agressif

FOIRE AUX QUESTIONS - EVF690 IFM

Comment installer le capteur EVF690 ?

Raccordez le connecteur au capteur en alignant la flèche de codage. Serrez l'écrou à un couple de 0,6 Nm à la main ou 1,5 Nm avec une clé. Pour les environnements agressifs, serrez d'un cran supplémentaire avec une clé (cote sur plat 14).

Quel couple de serrage utiliser ?

Le couple recommandé est de 0,6 Nm (à la main) à 1,5 Nm (avec une clé). Pour une meilleure tenue aux chocs et vibrations en environnement agressif, serrez d'un cran d'arrêt supplémentaire avec une clé.

Comment nettoyer le capteur EVF690 ?

Nettoyez le boîtier avec un chiffon sec et non abrasif. N'utilisez pas de produits chimiques ni de jets d'eau directs.

Quelle est la tension d'alimentation du capteur ?

Le capteur fonctionne sous une tension de 10 à 30 V CC.

Le capteur est-il résistant à l'eau ?

Oui, le degré de protection est IP67 à condition que l'écrou soit serré avec le couple correct (0,6 à 1,5 Nm).

Comment démonter le connecteur ?

Desserrer l'écrou et presser simultanément le connecteur contre le capteur. Pour les environnements agressifs, utilisez une clé (cote sur plat 14) pour le démontage.

Que faire si le capteur ne fonctionne pas ?

Vérifiez d'abord l'alimentation (10–30 V CC). Assurez-vous que le connecteur est correctement enfiché et serré. Si le problème persiste, le capteur peut être défectueux et doit être remplacé.

Puis-je utiliser une clé pour serrer l'écrou ?

Oui, une clé (cote sur plat 14) est recommandée pour atteindre le couple de 1,5 Nm et pour les environnements agressifs. Serrez à la main pour un couple de 0,6 Nm.

Quelles sont les dimensions du capteur EVF690 ?

Les dimensions approximatives sont 60 mm de longueur et 18 mm de diamètre. Le poids est d'environ 30 g.

Où trouver la notice complète du capteur ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com pour le modèle EVF690 de IFM.

MODE D'EMPLOI EVF690 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).

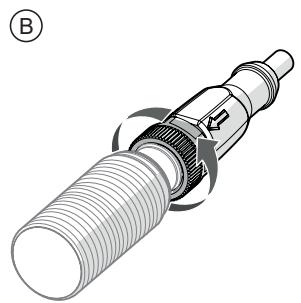

▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

Fig. 2: Démontage du connecteur ecolink

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

Fig. 3: Montage ecolink Fast Connect

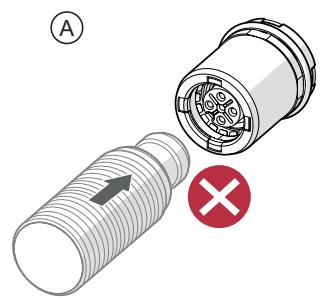

▶ Ne pas utiliser de connecteurs inappropriés (A).
▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
