Type de produit	Capteur inductif de proximité
Marque	IFM
Modèle	EVF683
Forme et dimensions (corps)	Cylindrique, diamètre 12 mm, longueur 60 mm
Poids	Environ 30 g
Matériau du boîtier	Laiton nickelé ou acier inoxydable
Alimentation électrique	10 – 30 V DC
Consommation électrique	< 15 mA (sans charge)
Type de sortie	PNP ou NPN, normalement ouvert (NO)
Portée de détection	4 mm (par rapport à l'acier)
Hystérésis de commutation	Typ. 10 % de la portée
Fréquence de commutation	Jusqu'à 1000 Hz
Indice de protection	IP67
Température d'utilisation	-25 °C à +70 °C
Raccordement	Connecteur M12 à 3 broches (selon IEC 60947-5-2)
Couple de serrage du connecteur	0,6 Nm (à la main) à 1,5 Nm (avec clé)
Fonctions principales	Détection sans contact d'objets métalliques ; sortie tout-ou-rien
Entretien et nettoyage	Nettoyer avec un chiffon sec non abrasif ; ne pas utiliser de solvants
Sécurité	Respecter les tensions maxi ; ne pas ouvrir le boîtier ; installer hors tension
Pièces détachées et réparabilité	Pas de pièces détachées ; appareil scellé, non réparable

FOIRE AUX QUESTIONS - EVF683 IFM

Comment raccorder le connecteur au capteur EVF683 ?

Assurez-vous que la flèche sur le connecteur est alignée avec le codage du capteur. Serrez l'écrou à la main (0,6 Nm) ou avec une clé (1,5 Nm maximum). Pour le démontage, desserrez l'écrou tout en appuyant le connecteur contre le capteur.

Quel est le couple de serrage recommandé pour le connecteur ?

Le couple de serrage doit être compris entre 0,6 Nm (à la main) et 1,5 Nm (avec une clé). En environnement agressif, serrer d'un cran d'arrêt supplémentaire avec une clé de 14 mm.

Que faire si la LED du capteur ne s'allume pas ?

Vérifiez l'alimentation (10-30 V DC), le câblage (brochage M12) et la polarité. Si le problème persiste, testez le capteur sur une cible métallique à la distance de détection (4 mm).

Comment nettoyer le capteur EVF683 ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants, de produits abrasifs ou de nettoyeurs haute pression. Pour les salissures tenaces, un chiffon légèrement humidifié avec de l'eau est acceptable.

Le capteur est-il résistant à l'eau et à la poussière ?

Oui, l'indice de protection est IP67, ce qui signifie qu'il est totalement protégé contre la poussière et peut être immergé temporairement jusqu'à 1 mètre pendant 30 minutes.

Quelle est la distance de détection du capteur EVF683 ?

La portée nominale est de 4 mm sur une cible en acier standard (Fe360). La distance réelle peut varier selon le matériau et les conditions environnantes.

Puis-je utiliser ce capteur en environnement agressif (vibrations, chocs) ?

Oui, pour augmenter la tenue aux chocs et vibrations, serrez l'écrou du connecteur d'un cran d'arrêt supplémentaire à l'aide d'une clé (cote sur plat 14). Utilisez également une clé pour le démontage.

Comment tester le bon fonctionnement du capteur ?

Alimentez le capteur (10-30 V DC) et approchez une pièce métallique (acier) à moins de 4 mm de la face active. La sortie doit commuter (LED allumée). Utilisez un multimètre pour vérifier le signal de sortie.

Quel type de sortie propose le capteur EVF683 ?

Il s'agit d'une sortie PNP normalement ouverte (NO) (ou NPN selon variante). La sortie est active lorsque la cible est détectée. Le brochage standard est : broche 1 = V+, broche 3 = V-, broche 4 = sortie.

Où télécharger la notice complète du capteur IFM EVF683 ?

Vous pouvez télécharger gratuitement la notice au format PDF sur notice-facile.com en cliquant sur le bouton 'Télécharger'. Si votre langue n'est pas disponible, demandez une traduction via le formulaire.

MODE D'EMPLOI EVF683 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

Fig. 1: Montage du connecteur ecolink

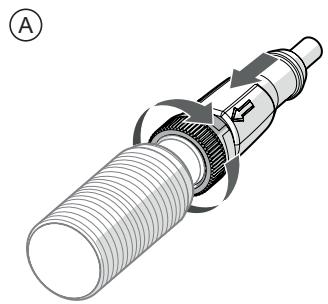

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).

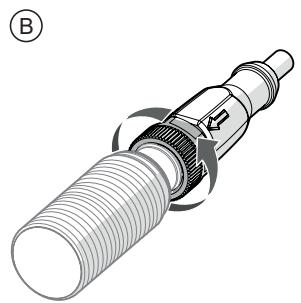

▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

Fig. 2: Démontage du connecteur ecolink

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

Fig. 3: Montage ecolink Fast Connect

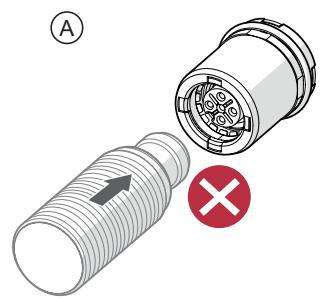

▶ Ne pas utiliser de connecteurs inappropriés (A).

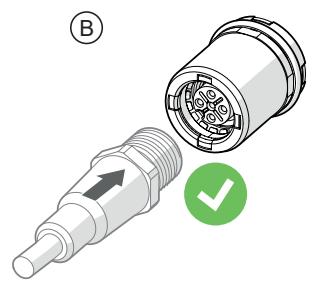

▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
