EVF684 - Capteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur industriel
Marque	IFM
Modèle	EVF684
Alimentation	10-30 V DC
Sortie	NPN / PNP configurable
Plage de mesure	0-10 mm typique
Degré de protection	IP67
Matériau du boîtier	Acier inoxydable / Plastique
Température de fonctionnement	-25 °C à 70 °C
Montage	Par trou ou support
Raccordement	Connecteur M12 mâle
Couple de serrage	0,6 Nm (manuel) à 1,5 Nm (avec clé)
Dimensions	Ø 12 mm x 60 mm
Poids	Environ 30 g
Fonctions principales	Détection de proximité sans contact
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter solvants
Sécurité	Respecter les consignes de montage pour maintenir le degré de protection
Pièces détachées et réparabilité	Connecteur de rechange disponible
Informations générales	Notice d'utilisation incluse

FOIRE AUX QUESTIONS - EVF684 IFM

Comment raccorder le connecteur au capteur ?

Raccorder le connecteur en alignant la flèche de codage. Serrer l'écrou avec un couple de 0,6 Nm à la main ou jusqu'à 1,5 Nm avec une clé (cote sur plat 14).

Quel est le degré de protection du capteur EVF684 ?

Le degré de protection est IP67, assuré par un serrage correct de l'écrou au couple recommandé.

Comment améliorer la tenue aux chocs et vibrations ?

Dans un environnement agressif, serrer l'écrou d'un cran d'arrêt supplémentaire avec une clé (cote sur plat 14).

Quelle clé utiliser pour le serrage ?

Une clé de cote sur plat 14 est recommandée pour le serrage et le desserrage de l'écrou.

Que faire si le capteur ne détecte pas correctement ?

Vérifier que le connecteur est bien enfiché et serré. Contrôler l'alimentation et la distance de détection.

Comment nettoyer le capteur ?

Utiliser un chiffon doux et sec. Éviter les produits chimiques agressifs qui pourraient endommager le boîtier.

Le capteur est-il compatible avec tous les automates ?

Le capteur dispose d'une sortie NPN/PNP configurable, compatible avec la plupart des entrées digitales d'automates.

Quelle est la température de fonctionnement autorisée ?

La plage de température de fonctionnement est de -25 °C à 70 °C.

Où trouver des pièces détachées pour ce capteur ?

Les connecteurs de rechange sont disponibles auprès de votre revendeur IFM ou sur le site du fabricant.

Comment obtenir la notice complète ?

La notice complète est disponible gratuitement en téléchargement sur le site notice-facile.com au format PDF.

MODE D'EMPLOI EVF684 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).
▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

Fig. 2: Démontage du connecteur ecolink

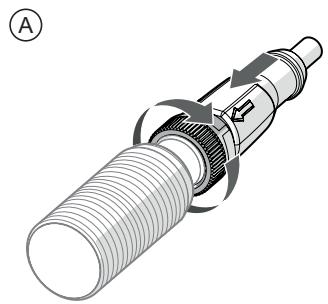

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).

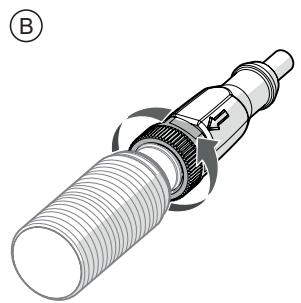

▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

Fig. 3: Montage ecolink Fast Connect

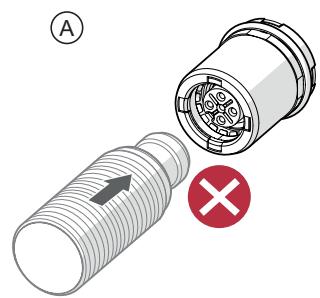

▶ Ne pas utiliser de connecteurs inappropriés (A).

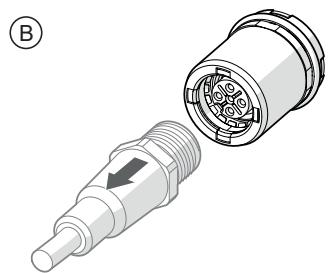

▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
