EVF688 - Capteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur industriel
Marque	IFM
Modèle	EVF688
Catégorie	Capteur inductif de proximité
Dimensions (approx.)	Longueur 50 mm, diamètre 12 mm
Poids (approx.)	30 g
Matériau du boîtier	Acier inoxydable
Alimentation	10–30 V DC
Sortie	Sortie de commutation NPN/PNP (selon version)
Plage de détection	Jusqu'à 4 mm
Température de fonctionnement	-25 °C à +80 °C
Indice de protection	IP67
Connexion électrique	Connecteur M12 (à codage A)
Couple de serrage du connecteur	0,6 Nm (à la main) à 1,5 Nm (avec clé)
Procédure de montage	Raccorder le connecteur en alignant la flèche de codage, puis serrer l'écrou au couple spécifié.
Procédure de démontage	Desserrer l'écrou tout en pressant le connecteur contre le capteur.
Environnement agressif	Pour une meilleure tenue aux chocs/vibrations, serrer l'écrou d'un cran supplémentaire avec une clé (cote sur plat 14).
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon sec et non abrasif. Vérifier périodiquement l'étanchéité du connecteur.
Sécurité	Respecter impérativement le couple de serrage indiqué pour éviter tout endommagement et garantir le degré de protection.
Pièces détachées	Connecteur M12 de rechange (cote sur plat 14).
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service IFM en cas de défaut.

FOIRE AUX QUESTIONS - EVF688 IFM

Comment raccorder le connecteur au capteur EVF688 ?

Alignez la flèche de codage du connecteur avec celle du capteur, puis enfoncez-le jusqu'à la butée. Serrez l'écrou à un couple de 0,6 Nm (à la main) à 1,5 Nm (avec une clé).

Quel couple de serrage utiliser pour le connecteur ?

Le couple recommandé est de 0,6 Nm si vous serrez à la main, et jusqu'à 1,5 Nm avec une clé. Pour les environnements agressifs, serrez d'un cran supplémentaire avec une clé (cote sur plat 14).

Comment démonter le connecteur du capteur ?

Desserrez l'écrou tout en exerçant une pression simultanée sur le connecteur vers le capteur. Cela facilite le désengagement du codage.

Que faire en environnement agressif (chocs, vibrations) ?

Serrez l'écrou d'un cran d'arrêt supplémentaire à l'aide d'une clé (cote sur plat 14). Cela améliore la tenue aux chocs et vibrations.

Quelle est l'utilité de la flèche sur le connecteur ?

La flèche indique le sens de codage correct. Raccordez le connecteur en alignant les flèches pour éviter d'endommager les broches.

Quel est le degré de protection du capteur ?

Le capteur et son connecteur offrent un indice de protection IP67 (étanche à la poussière et à l'immersion temporaire) si le montage est correct et le couple respecté.

Puis-je utiliser une clé pour serrer le connecteur ?

Oui, utilisez une clé plate de cote 14 mm. Le couple admissible peut aller jusqu'à 1,5 Nm.

Que faire si le connecteur ne s'enfonce pas complètement ?

Vérifiez l'alignement de la flèche de codage. Ne forcez jamais, car les broches pourraient se plier. Si le problème persiste, inspectez le connecteur et le capteur pour détecter d'éventuels dommages.

Comment nettoyer le capteur EVF688 ?

Utilisez un chiffon sec et non abrasif. Évitez les solvants agressifs. Vérifiez que le joint du connecteur est propre pour maintenir l'étanchéité.

Où trouver des pièces de rechange pour ce capteur ?

Les connecteurs M12 de rechange sont disponibles auprès d'IFM ou de distributeurs agréés. Le numéro de référence est celui du modèle EVF688. Pour toute autre pièce, contactez le service client IFM.

MODE D'EMPLOI EVF688 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).
▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

Fig. 2: Démontage du connecteur ecolink

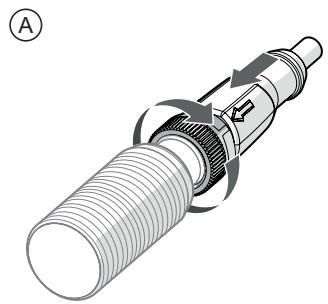

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

Fig. 3: Montage ecolink Fast Connect

▶ Ne pas utiliser de connecteurs inappropriés (A).

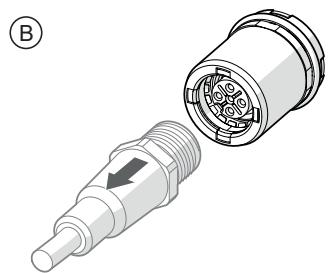

▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
