APF-X100VW - Autoradio ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface UART pour autoradio VW
Marque	Alpine
Modèle	APF-X100VW
Compatibilité	Véhicules Volkswagen avec système UART
Alimentation	12 V CC
Dimensions (L x H x P)	178 x 50 x 100 mm (approximatif)
Poids	0,3 kg (approximatif)
Fonctions principales	Contrôle du volume, des pistes, des appels téléphoniques, menu véhicule, climatisation
Type de contrôle	Boutons physiques et molettes
Entrées / Sorties	UART, fil de frein de stationnement, fil de vitesse, signaux rouges
Température de fonctionnement	-20°C à +60°C
Installation	Encastré dans le tableau de bord, connexion à l'interface UART du véhicule
Nettoyage	Chiffon doux et sec, éviter les produits chimiques
Sécurité	Débrancher la batterie avant installation
Réparabilité	Pièces détachées disponibles chez Alpine (câbles, connecteurs)
Garantie	2 ans (standard constructeur)

FOIRE AUX QUESTIONS - APF-X100VW ALPINE

Quels véhicules sont compatibles avec l'APF-X100VW ?

Ce module est conçu pour les véhicules Volkswagen équipés d'une interface UART. Il permet de contrôler des fonctions comme le volume, les pistes et le téléphone via les boutons au volant.

Comment installer l'APF-X100VW ?

Débranchez d'abord la batterie du véhicule. Connectez le module à l'interface UART d'origine, puis branchez les fils correspondants (frein de stationnement, vitesse, signaux). Référez-vous au schéma de câblage de la notice.

Comment régler le volume ?

Utilisez les molettes ou les boutons + et - du panneau de commande. Le volume est également contrôlable via les commandes au volant si votre véhicule est compatible.

Que faire si l'écran ne s'allume pas ?

Vérifiez les connexions d'alimentation (12V) et la masse. Assurez-vous que le fusible n'est pas grillé. Si le problème persiste, contactez le support Alpine.

Puis-je utiliser le module avec un autre système audio après-vente ?

Ce module est spécifiquement conçu pour l'interface UART Alpine. Son utilisation avec d'autres marques n'est pas garantie. Consultez un installateur professionnel.

Comment effectuer un appel téléphonique ?

Appuyez brièvement sur le bouton téléphone pour décrocher, maintenez-le enfoncé pour raccrocher. Le module doit être connecté à un système mains-libres compatible.

Le module chauffe-t-il normalement ?

Une légère chaleur est normale en fonctionnement. Si la température devient excessive, vérifiez la ventilation et les connexions. Ne couvrez pas le module.

Comment nettoyer le panneau de commande ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou solvants qui pourraient endommager la surface.

Où trouver le schéma de câblage ?

Le schéma est disponible dans la notice d'utilisation fournie avec le produit. Vous pouvez aussi le télécharger sur le site Alpine.

Que faire si les boutons ne répondent pas ?

Vérifiez que le module est bien alimenté et que les connexions UART sont correctes. Essayez de réinitialiser le module en le débranchant quelques instants.

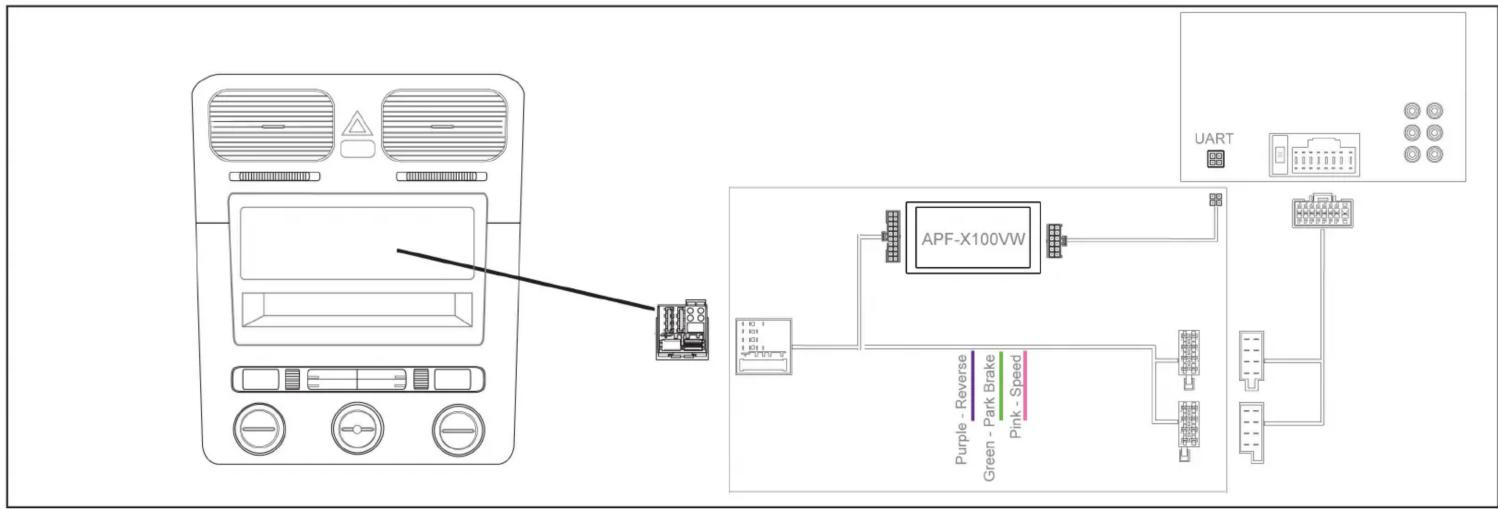

MODE D'EMPLOI APF-X100VW ALPINE

ALPINE
APF-X100VW VW UART Interface

