Type de produit	Caisson de basse actif avec amplificateur DSP
Marque	Alpine
Modèle	SPC-W84AT6-2
Utilisation	Kit subwoofer et amplificateur DSP pour véhicules VW T6/T6.1
Installation recommandée	Sous le siège passager avant (compatible avec console pivotante)
Compatibilité autoradio	Autoradio VW d'origine ou Alpine avec sorties RCA
Diamètre du haut-parleur	8 pouces (20 cm)
Puissance nominale (RMS)	250 W
Alimentation	12 V DC (batterie du véhicule)
Dimensions (L x l x h) approx.	280 x 180 x 80 mm
Poids approx.	4 kg
DSP intégré	Oui, avec réglages spécifiques T6/T6.1, conduite LHD/RHD, type d'autoradio
Fonctions principales	Amplification et traitement DSP, connexion haut-parleur ou RCA
Accessoires inclus	Faisceau de câbles, supports de montage, vis, écrous
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les produits abrasifs.
Sécurité	Débrancher la batterie du véhicule avant toute intervention électrique
Réparabilité	Pièces détachées disponibles auprès d'Alpine. Faire réparer par un professionnel.
Informations générales	Non compatible avec les sièges banquettes doubles. Peut être installé sous le siège conducteur si nécessaire.

FOIRE AUX QUESTIONS - SPC-W84AT6-2 ALPINE

Quel est le type de ce produit Alpine SPC-W84AT6-2 ?

C'est un caisson de basse actif avec amplificateur DSP, conçu pour être installé sous le siège passager des véhicules VW T6/T6.1.

Quels véhicules sont compatibles avec ce subwoofer ?

Il est spécialement conçu pour les VW T6 et T6.1, compatible avec les consoles pivotantes (ex. California). Il n'est pas compatible avec les banquettes doubles passager.

Puis-je l'installer sous le siège conducteur ?

Oui, si la console du siège passager n'est pas adaptée (par exemple avec une banquette double), le subwoofer peut être installé sous le siège conducteur.

Quels types d'autoradio sont compatibles ?

Il est compatible avec les autoradios VW d'origine (via sortie haut-parleur) et les autoradios Alpine (via sorties RCA).

Comment effectuer les réglages DSP ?

Sur l'amplificateur, sélectionnez le réglage correspondant à votre modèle (T6 ou T6.1), la conduite (LHD/RHD) et le type d'autoradio (Composition Audio/Colour, Discover Media/Pro, Alpine).

Quelles précautions de sécurité dois-je prendre lors de l'installation ?

Toujours débrancher la batterie du véhicule avant de démonter des pièces ou de connecter les câbles électriques.

Le caisson est-il livré avec tous les accessoires nécessaires ?

Oui, le kit inclut le caisson, l'amplificateur, le faisceau de câbles, les supports de montage et les vis/écrous.

Quelle est la puissance de ce subwoofer ?

La puissance RMS est typiquement de 250 W, suffisante pour renforcer les basses dans l'habitacle.

Comment entretenir le caisson de basse ?

Nettoyez-le avec un chiffon sec et doux. Évitez l'humidité, les produits chimiques et les projections d'eau.

Où puis-je trouver des pièces détachées ou faire réparer l'appareil ?

Les pièces détachées sont disponibles auprès d'Alpine. Pour la réparation, contactez un professionnel agréé.

MODE D'EMPLOI SPC-W84AT6-2 ALPINE

EN T6/T6.1 subwoofer & DSP-amplifier kit for a connectivity to the speaker output of a VW-headunit or the connectivity to the RCA pre-outputs of Alpine radios or multi media systems.. Mechanically developed for the installation below the passenger seat. Compatible with swivel seat console (e.g. California). Not compatible with passenger double seat bench (e.g. some Transporter or Caravelle). In this case enclosure can be installed also below the drivers seat.
GE T6/T6.1 Subwoofer & DSP-Verstärkerkit für den Anschluss an den Lautsprecherausgang eines VW Werksradios oder für den Anschluss an RCA-Vorverstärkerausgänge eines Alpine Radios oder Multimedia Systems. Mechanisch für den Einbau in der Sitzkonsole unter dem Beifahrersitz entwickelt. Kompatibel mit Drehsitzkonsole (z.B. im California). Nicht kompatibel mit Doppelsitzbank (z.B. in einigen Transporter oder Caravelle). In diesem Fall kann der Subwoofer auch unter dem Fahrersitz verbaut werden.
FR Kit subwoofer et amplificateur DSP GE T6 / T6.1 pour connexion à la sortie haut-parleur d'une radio d'usine VW. or aux sorties préamplificateur RCA d'un système radio ou multimédia Alpine. Développé mécaniquement pour être installé dans la console du siège sous le siège du passager avant. Compatible avec la console de siège pivotante (par exemple dans le California). Non compatible avec banc à deux (par exemple dans certains Transporter ou Caravelle). Dans ce cas, le subwoofer peut également être installé sous le siège conducteur.

FR La lampe torche magnétique T6.1 California en option (avec station de chargement) derrière le siège avant droit n'est pas compatible avec le caisson de basses Alpine.

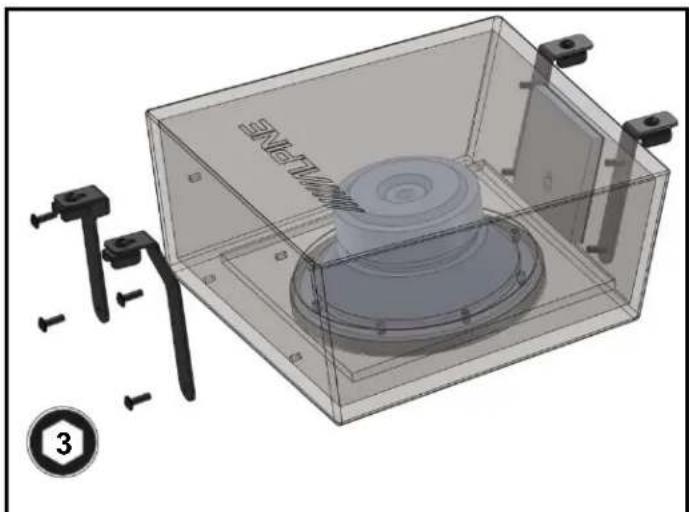

FR Installez les quatre supports avec les 8 vis jointes selon les images #2 ci-contre. (veuillez retirer les vis déjà insérées avant)

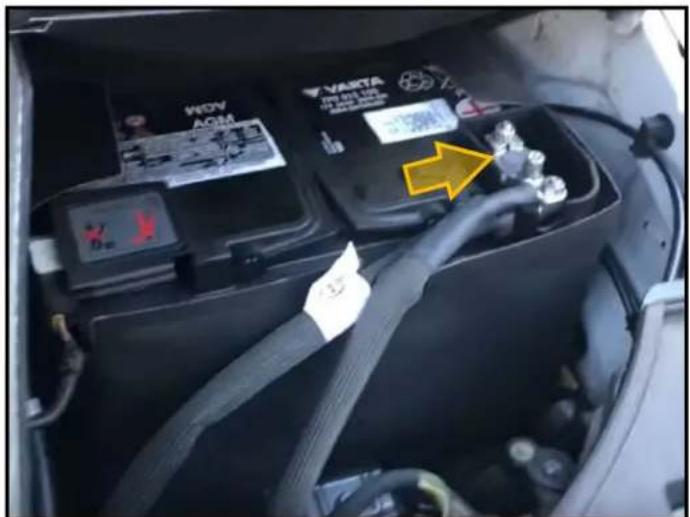

FR Avant de démonter des pièces du véhicule, veuillez débrancher la batterie du véhicule !

②

FR Retirez le couvercle en plastique A derrière la console du siège passager et les deux vis (13) des rails du siège.

FR Retirez le couvercle en plastique A derrière la console du siège passager.

Fr Retirez les deux écrous avant sur les rails du siège pour retirer le siège de la console du siège. Pour cela, inclinez le dossier du siège déverrouillé pour accéder à la console du siège.

⑤

FR La console de siège T6 / T6.1 est équipée de différentes variantes de boîtes noires et d'unités relais/prises. En général, essayez de retirer les supports en métal et/ou en plastique et déplacez les boîtes noires et les relais/connecteurs des deux côtés pour générer l'espace nécessaire pour les caisson du subwoofer.

⑥

FR T6.1-California avec convertisseur de tension.

FR Retirez maintenant l'autoradio VW pour accéder au connecteur de l'autoradio. La boîte à gants doit également être retirée afin d'y poser le faisceau de câbles et le câble d'alimentation.

FR Retirez la grille d'aération.

FR Retirez le couvercle latéral en plastique avec le commutateur d'airbag. Ne débranchez pas le connecteur jaune de l'interrupteur de l'airbag passager sans avoir débranché la batterie du véhicule au préalable !

FR Retirez le couvercle en plastique au-dessus de la boîte à gants avec un levier en plastique.

FR Retirez les vis 2x3 au-dessus et au-dessous de la boîte à gants.

FR Retirez le couvercle sous la boîte à gants

FR Retirez le cache du groupe de la radio et déverrouillez les 4 clips radio pour le retirer. Veuillez noter que le système VW Discover-Media/ -Pro dispose d'une boîte noire séparée sous l'unité d'affichage !

VW T6

FR Retirez maintenant l'autoradio VW pour accéder au connecteur de l'autoradio. La boîte à gants doit également être retirée afin d'y poser le faisceau de câbles et le câble d'alimentation.

FR Retirez le couvercle latéral en plastique avec le commutateur d'airbag. Ne débranchez pas le connecteur jaune de l'interrupteur de l'airbag passager sans avoir débranché la batterie du véhicule au préalable !

FR Retirez les 4 vis à l'intérieur et les 3 vis sous la boîte à gants.

FR Tirez (déverrouillez) le côté extérieur du cadre de la boîte à gants et débranchez les connecteurs de la lampe pour retirer la boîte à gants.

FR Retirez le couvercle sous la boîte à gants.

FR Retirez le couvercle entourant la radio, y compris les bouches d'aération, et desserrez les 4 vis pour retirer l'unité radio.

⑧

FR Déverrouillez et retirez le connecteur du haut-parleur marron-beige du connecteur noir de l'autoradio principal (Quadlock).

FR Faire passer le faisceau de câblage du système audio (#5) de la console du siège (prise amplificateur blanche + noire) jusqu'à la fente radio (fiche beige + noire).

FR En général, vous devriez trouver une alimentation +12 volts adéquate sous le siège du conducteur. Mais la configuration du véhicule T6.1/T6 offre de nombreuses options différentes. (Vous pouvez également suivre l'option de connexion +12V sur la page suivante)

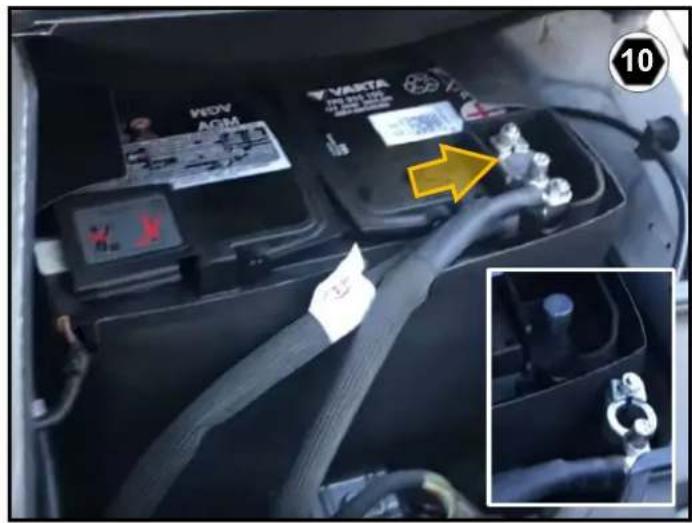

FR Poser le câble positif rouge de la batterie du véhicule au conduit mural anti-éclaboussures (passe-fil en caoutchouc) à l'intérieur derrière la boîte à gants (les bras d'essuie-glace et le couvercle en plastique doivent être retirés au préalable). De là, posez le câble parallèlement au faisceau de câblage du système audio jusqu'à la console du siège.

VW T6.1

FR Poser le câble positif rouge de la batterie du véhicule au conduit mural anti-éclaboussures (passe-fil en caoutchouc) à l'intérieur derrière la boîte à gants (les bras d'essuie-glace et le couvercle en plastique doivent être retirés au préalable). De là, posez le câble parallèlement au faisceau de câblage du système audio jusqu'à la console du siège.

FR Ouvrez le verrou de la fiche blanche de l'amplificateur, puis insérez le câble positif rouge (1+3/4) dans le compartiment de la fiche libre. Fermez ensuite à nouveau le verrou du connecteur.

12

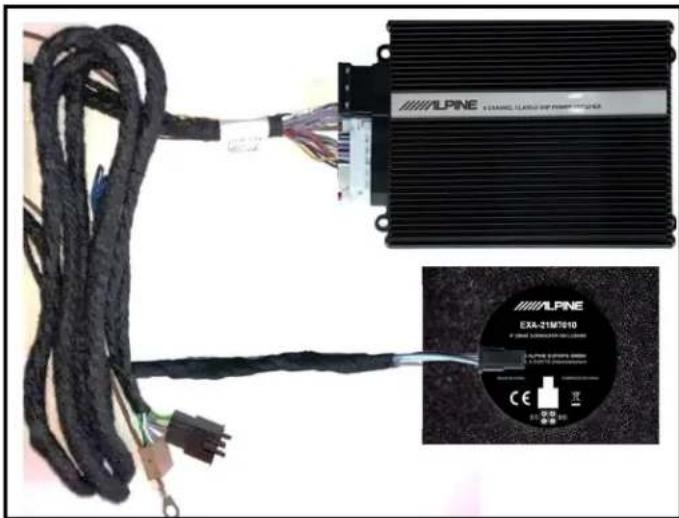

FR Connectez le faisceau du système audio à l'amplificateur et au caisson de graves.

FR Connectez la cosse du câble d'alimentation marron à la vis de la prise de terre sous le tapis à l'intérieur de la console du siège.

⑭ VW OEM-Headunit

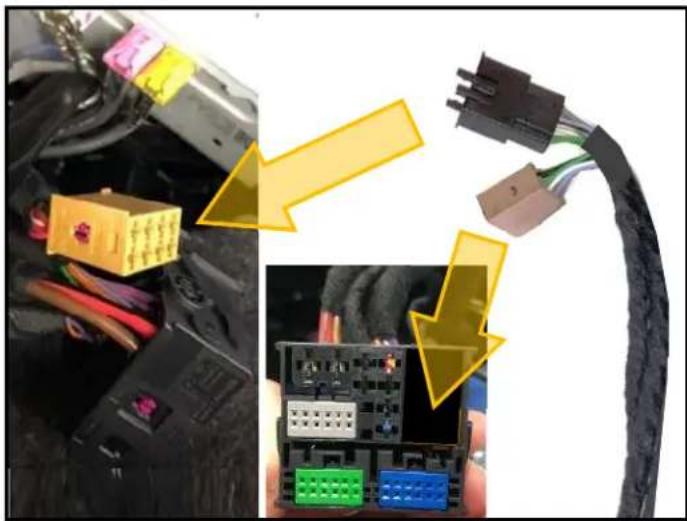

FR Branchez la fiche noire du faisceau de câblage de la sonorisation à la fiche beige du connecteur du véhicule que vous avez retiré précédemment et insérez la fiche beige du faisceau de câblage de la sonorisation dans le bloc libre du connecteur Quadlock.

FR Branchez la fiche noire du faisceau de câblage de l'amplificateur (#5) à la fiche beige du connecteur du véhicule (fiche Quadlock) que vous avez retiré précédemment.

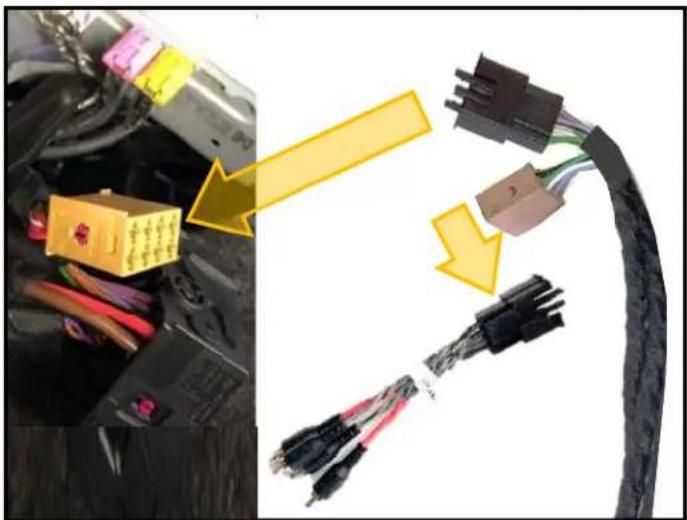

FR Connectez la fiche beige du faisceau de l'amplificateur (#5) dans l'adaptateur (#6) RCA / Chinch (comme indiqué sur l'image). Connectez la bleu remote.

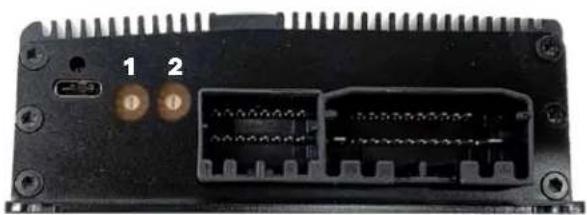

FR Veuillez sélectionner le bon réglage audio DSP sur l'amplificateur. VW-Modèle (T6 ou T6.1), conduite à gauche ou conduite à droite (LHD/RHD), la VW radio Composition Audio/Colour", "VW navigation Discover-Media/Pro", Alpine radio avec PreOut (RCA).

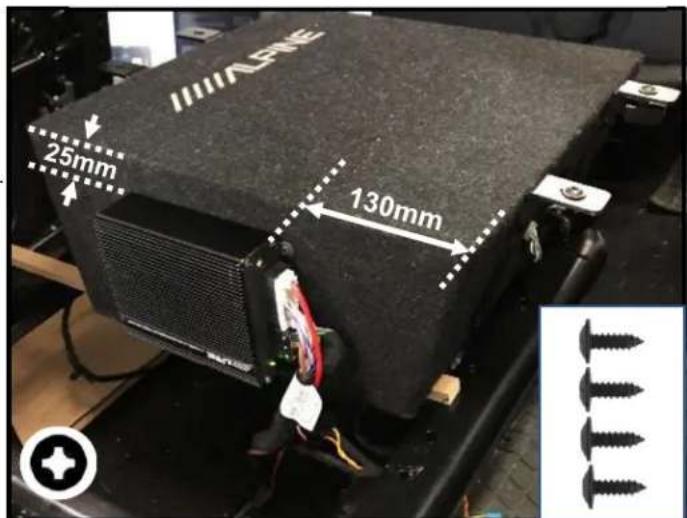

FR Montez l'amplificateur audio comme indiqué ci-contre. Veuillez vous assurer d'utiliser les dimensions d'installation spécifiées pour empêcher l'amplificateur de toucher la console de siège en métal

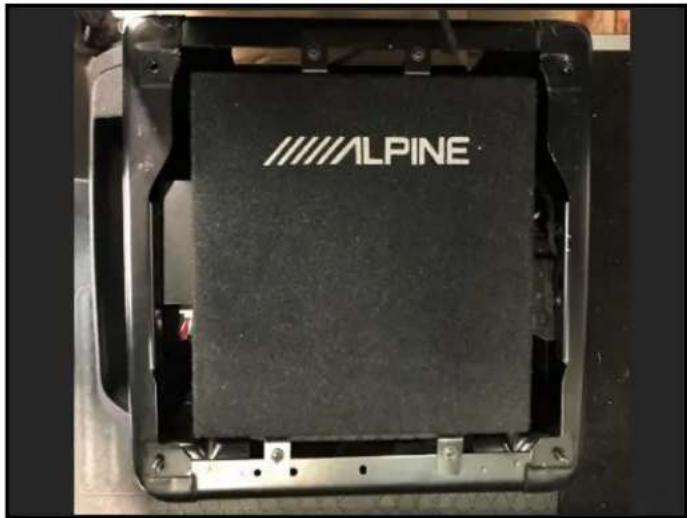

FR Insérez le caisson de subwoofer dans la console du siège et boîtes noires et boîtier relais/connecteur sur le côté du boîtier.

18

FR Fixez les supports du caisson de basses avec les 4 vis et les écrous en U disponibles sur la console du siège.

FR Installer le couvercle en plastique derrière la console du siège passager.

21

FR Avant de pouvoir vérifier le fonctionnement et le son du système audio, veuillez installer la radio VW et connecter le câble positif rouge à la batterie du véhicule.

FR Attacher la batterie du véhicule.

23

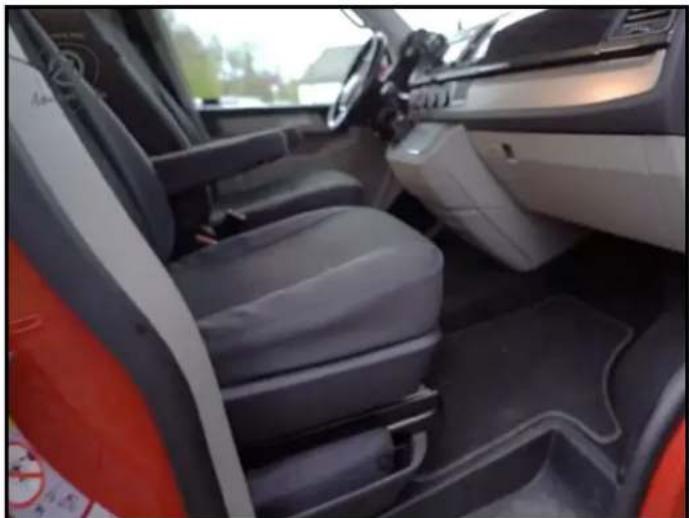

FR Enfin, installez la sèige passager avec les 2x2 boulons/écrous et réinstallez la boite à gants ainsi que les bras d'essuie-glace et leur cache plastique.
