Type de produit	Caisson de basse subwoofer passif pour véhicule VW T6/T6.1
Marque	Alpine
Modèle	SWCD84T6
Puissance nominale (RMS)	2 x 90 Watts
Puissance crête	2 x 150 Watts
Impédance	2 Ω (double bobine 2 Ω chacun)
Connectique	Bornier de raccordement avant et câble de connexion 4 broches
Utilisation prévue	Installation sous siège passager (console centrale) des VW T6/T6.1, compatible avec siège pivotant et banquette double
Matériau du caisson	Plastique et métal
Accessoires fournis	Support de montage (x4), vis (x8), câble subwoofer (x1), écrous en U (x4)
Dimensions approximatives (L x l x H)	34 cm x 25 cm x 12 cm
Poids approximatif	4,5 kg
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Éviter l'humidité et les produits abrasifs.
Sécurité	Installation professionnelle recommandée. Débrancher la batterie avant toute manipulation électrique.
Pièces détachées et réparabilité	Contactez le service après-vente Alpine pour les pièces de rechange (référence EXA-21MT010).
Informations générales	Fabriqué en Chine. Notice version 2.0 d'avril 2022. Alps Alpine Europe GmbH, Ohmstr. 4, D-85716 Unterschleissheim.

FOIRE AUX QUESTIONS - SWCD84T6 ALPINE

Quelle est la puissance recommandée pour l'amplificateur ?

Utilisez un amplificateur avec une sortie filtre passe-bas (LP) délivrant entre 90 et 150 W RMS par canal sous 2 Ω. La puissance crête maximale est de 150 W par bobine.

Puis-je connecter ce subwoofer à un autoradio sans amplificateur ?

Non, ce caisson de basse est un subwoofer passif. Il nécessite un amplificateur externe avec sortie subwoofer dédiée.

Quelle est l'impédance totale du subwoofer ?

Il possède deux bobines de 2 Ω chacune. En les branchant en parallèle, l'impédance totale est de 1 Ω ; en série, 4 Ω. Vérifiez la compatibilité avec votre amplificateur.

Ce subwoofer est-il compatible avec un Volkswagen Multivan T6.1 ?

Oui, il est conçu pour les VW T6 et T6.1 (Multivan, California, Transporter). Il s'installe dans la console du siège passager.

Comment installer le caisson dans la console ?

Retirez le siège passager, la console, puis fixez les supports fournis avec les vis et écrous en U. Placez le caisson et connectez le câble 4 broches. Réinstallez le siège.

Dois-je démonter l'autoradio pour l'installation ?

Oui, il est nécessaire de retirer l'autoradio VW et la boîte à gants pour passer le faisceau de câbles et le câble d'alimentation.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé à douille, tournevis, et éventuellement de pinces pour déconnecter les boîtiers électriques dans la console.

Puis-je installer ce subwoofer seul ?

L'installation est complexe et implique le démontage de pièces du véhicule. Il est recommandé de faire appel à un professionnel.

Que faire si le caisson ne produit aucun son ?

Vérifiez les connexions du câble 4 broches, l'alimentation de l'amplificateur et les réglages de filtre passe-bas. Assurez-vous que l'amplificateur est allumé et que le volume est suffisant.

Où trouver la notice complète du SWCD84T6 ?

La notice est disponible gratuitement en téléchargement PDF sur notice-facile.com. Recherchez le modèle Alpine SWCD84T6.

MODE D'EMPLOI SWCD84T6 ALPINE

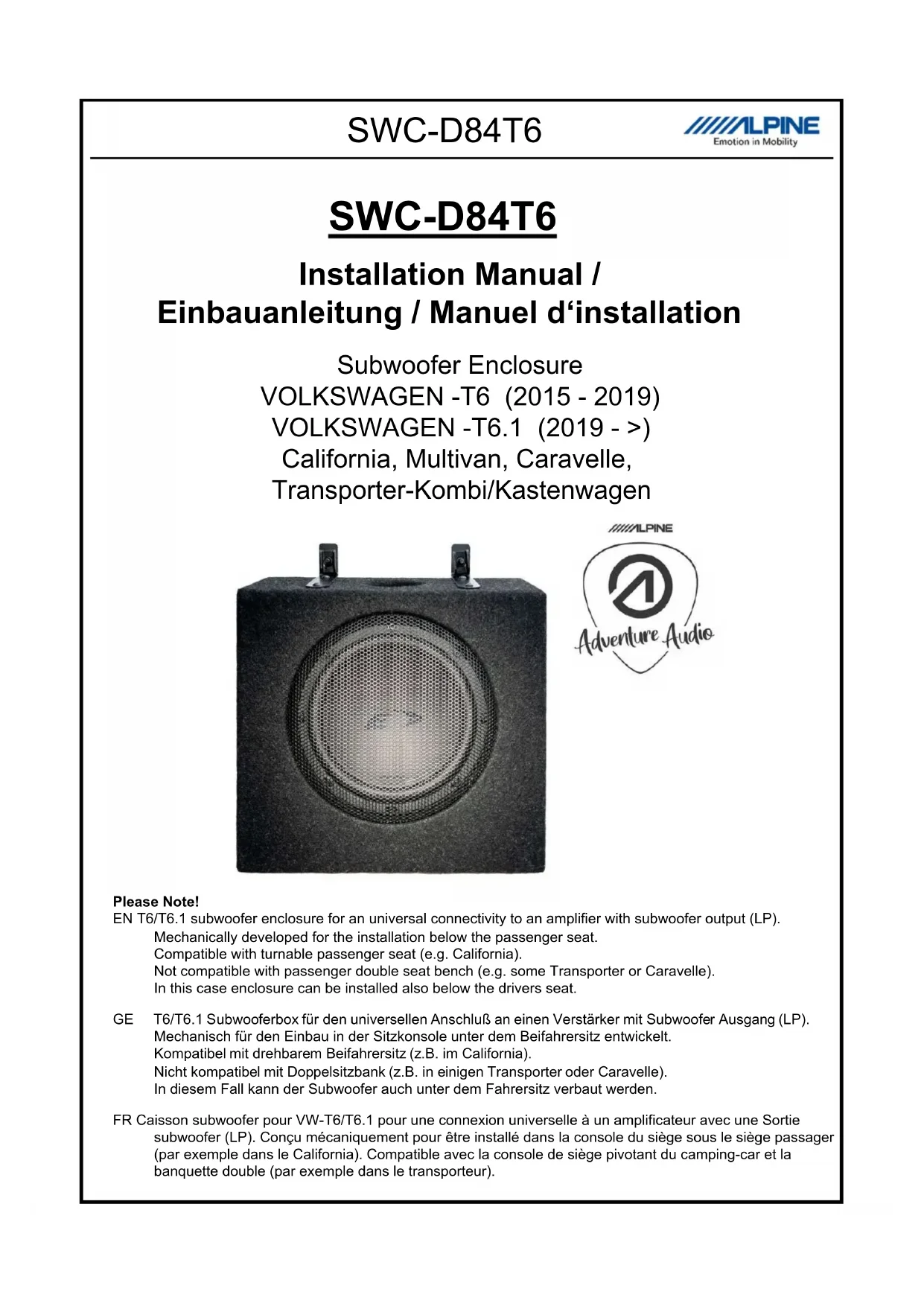

FR Caisson subwoofer pour VW-T6/T6.1 pour une connexion universelle à un amplificateur avec une Sortie subwoofer (LP). Conçu mécaniquement pour être installé dans la console du siège sous le siège passager (par exemple dans le California). Compatible avec la console de siège pivotant du camping-car et la banquette double (par exemple dans le transporteur).

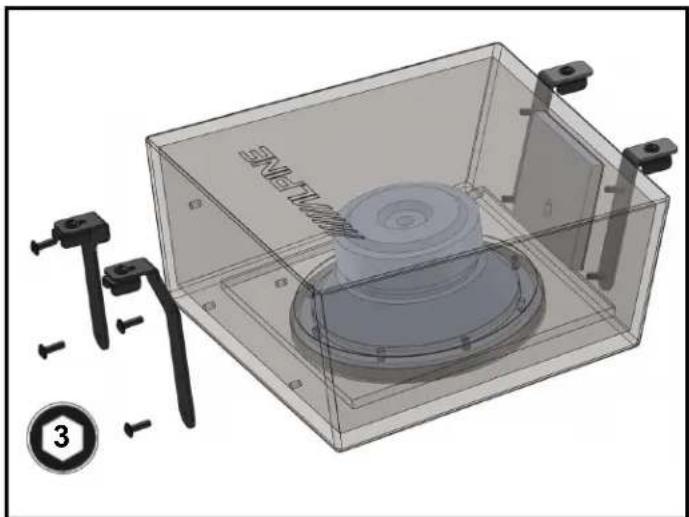

FR Installez les quatre supports (#2) avec les 8 vis jointes selon les images ci-contre. (veuillez retirer les vis déjà insérées avant)

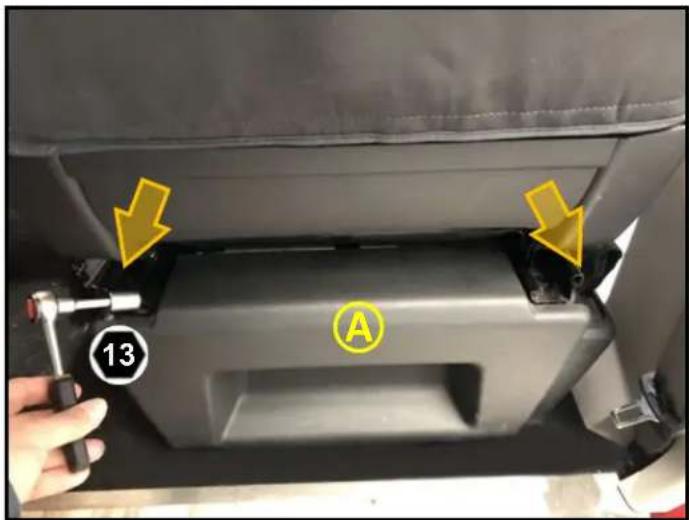

FR Retirez le couvercle en plastique A derrière la console du siège passager et les deux vis (13) des rails du siège.

13 A

③

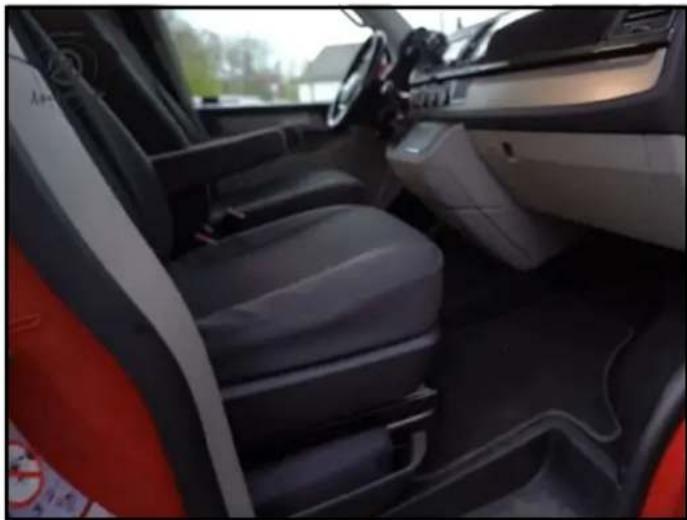

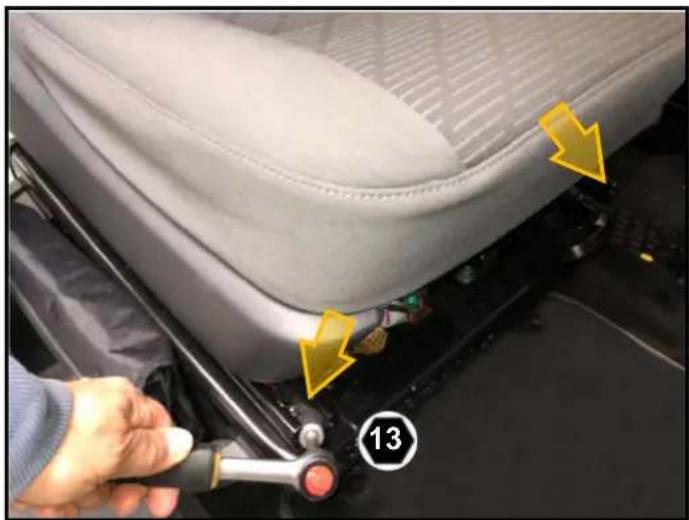

Fr Retirez les deux écrous avant sur les rails du siège pour retirer le siège de la console du siège. Pour cela, inclinez le dossier du siège déverrouillé pour accéder à la console du siège.

④

FR La console de siège T6 / T6.1 est équipée de différentes variantes de boîtes noires et d'unités relais/prises. En général, essayez de retirer les supports en métal et/ou en plastique et déplacez les boîtes noires et les relais/connecteurs des deux côtés pour générer l'espace nécessaire pour les caisson du subwoofer.

⑤

FR Retirez maintenant l'autoradio VW pour accéder au connecteur de l'autoradio. La boîte à gants doit également être retirée afin d'y poser le faisceau de câbles et le câble d'alimentation.

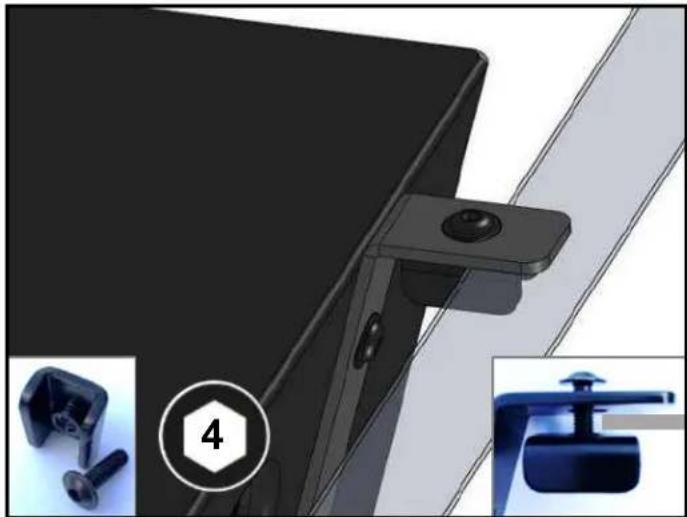

FR Fixez les supports du caisson de basses avec les 4 vis et les écrous en U disponibles sur la console du siège.

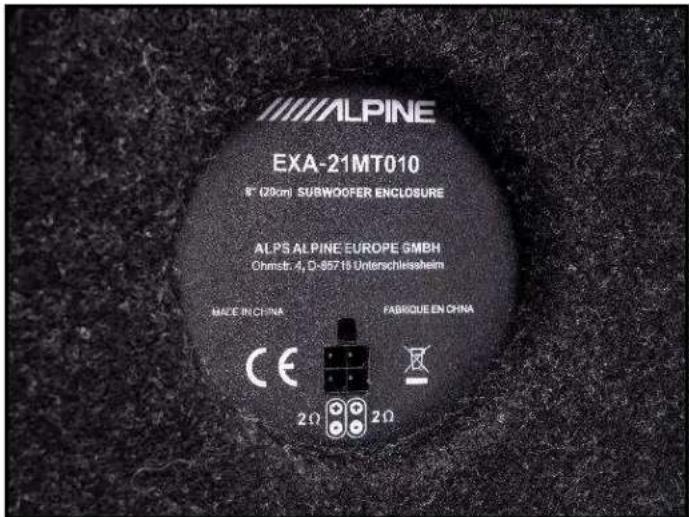

FR Borne de raccordement à l'avant du caisson de basses (#1).

ALPINE EXA-21MT010 ® (20cm) SUBWOOFER ENCLOSURE ALPS ALPINE EUROPE GMBH Ohmstr. 4, D-85716 Unterschleissheim MADE IN CHINA FABRIQUE EN CHINA CE 2Ω 2Ω

⑧

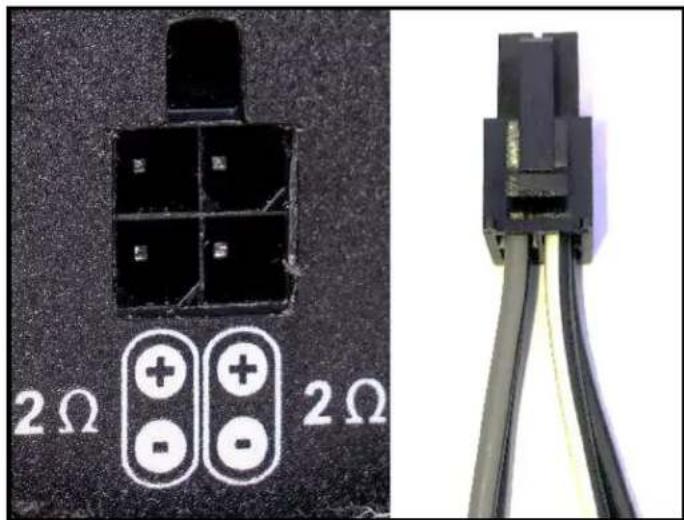

FR Connectez la fiche à 4 broches du câble de connexion au Caisson du subwoofer. (Câble du Subwoofer #3)

FR Ce subwoofer à double bobine peut être connecté universellement à un amplificateur avec sortie subwoofer (LP).

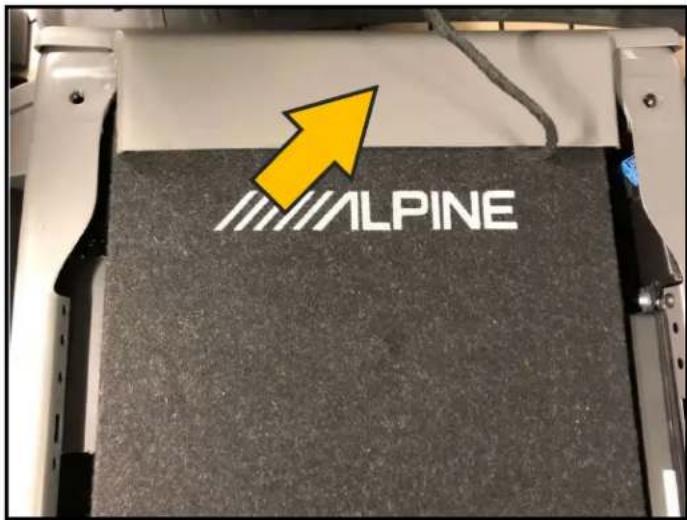

FR Installer le couvercle en plastique derrière la console du siège passager.

ALPINE

FR Enfin, installez la siège passager avec les 2x2 boulons/écrous et réinstallez la boite à gants ainsi que les bras d'essuie-glace et leur cache plastique.

FR Pour piloter correctement le subwoofer, veuillez sélectionner un amplificateur avec une sortie de filtre passe-bas (LP) dans une plage de puissance qui s'adapte au subwoofer à double bobine avec 2x 90 watts (2x 150 watts crête).

Ver.: 2.0 April 2022

ALPS ALPINE EUROPE GmbH

Ohmstrasse 4
