Type de produit Chaîne Hi-Fi
Marque DUAL
Modèle HS130
Dimensions (L x H x P) 430 x 140 x 320 mm
Poids Environ 8 kg
Alimentation Secteur 220-240 V, 50/60 Hz
Puissance de sortie 2 x 15 W RMS (sous 8 ohms)
Impédance d'enceintes 4 - 8 ohms
Entrées Auxiliaire, magnétophone (prises RCA)
Sorties Enceintes (bornier), casque (jack 6.35 mm)
Réponse en fréquence 20 Hz - 20 kHz
Rapport signal/bruit > 70 dB
Amplificateur Intégré à circuit intégré (TBA 810 AS / TCA 150 C)
Fonctions Sélecteur de source, volume, balance, tonalité
Pièces détachées Liste détaillée dans la notice (caps, résistances, diodes, etc.)
Réparabilité Possible avec schémas et liste de pièces fournis
Entretien Nettoyer avec un chiffon doux et sec. Éviter l'humidité.
Sécurité Débrancher avant toute intervention. Ne pas exposer à l'eau.
Accessoires fournis Câble d'alimentation, notice d'utilisation

FOIRE AUX QUESTIONS - HS130 DUAL

Comment brancher des enceintes sur le Dual HS130 ?
Utilisez les borniers à vis à l'arrière de l'appareil. Connectez le fil rouge de l'enceinte à la borne rouge (positive) et le fil noir à la borne noire (négative). Respectez l'impédance recommandée (4-8 ohms).
Aucun son ne sort des enceintes, que faire ?
Vérifiez d'abord que l'appareil est allumé et que la source est correctement sélectionnée (Aux, magnétophone...). Assurez-vous que le volume n'est pas au minimum. Testez avec un autre câble ou source. Si rien ne fonctionne, vérifiez les fusibles (voir notice, type F 0,5 A).
Comment remplacer un fusible sur le HS130 ?
Débranchez l'appareil du secteur. Ouvrez le boîtier (vis à l'arrière). Repérez le porte-fusible sur le circuit imprimé. Remplacez le fusible défectueux par un modèle identique : G-Schmelzeinsatz F 0,5 A (rapide 0,5 A). Refermez soigneusement.
J'entends des grésillements ou parasites, pourquoi ?
Cela peut être dû à des contacts oxydés (potentiomètres, sélecteurs). Essayez de tourner plusieurs fois les boutons pour nettoyer les pistes. Si le problème persiste, un nettoyant contact spray peut être utilisé. Vérifiez aussi les connexions des câbles d'entrée.
Puis-je brancher un lecteur CD ou une platine vinyle ?
Oui, si votre lecteur CD possède une sortie ligne (RCA), branchez-la sur l'entrée Auxiliaire. Pour une platine vinyle, assurez-vous qu'elle possède un préampli phono intégré, sinon le son sera très faible.
Comment nettoyer les potentiomètres de l'ampli ?
Débranchez l'appareil. Utilisez un spray contact spécial électronique. Vaporisez un peu dans l'ouverture du potentiomètre (volume, balance, tonalité) en tournant la molette plusieurs fois. Attendez quelques minutes avant de rebrancher.
L'appareil chauffe beaucoup, est-ce normal ?
Les amplificateurs de cette génération chauffent naturellement, surtout à fort volume. Assurez-vous que l'appareil est bien ventilé (pas d'obstacles sur les fentes d'aération). Si la chaleur est excessive ou sent le brûlé, éteignez et vérifiez les composants.
Comment utiliser l'entrée magnétophone ?
L'entrée magnétophone (Tape) est une entrée ligne standard. Vous pouvez y brancher un lecteur CD, un tuner, ou tout appareil avec sortie ligne. Utilisez des câbles RCA. Le sélecteur de source doit être sur 'Tape' ou 'Magnétophone'.
Où trouver des pièces détachées pour le Dual HS130 ?
La notice fournit une liste complète des pièces avec références (Art.-Nr.). Vous pouvez chercher sur des sites spécialisés en pièces détachées Hi-Fi vintage ou contacter des revendeurs. Les composants courants (caps, résistances, diodes) sont souvent disponibles.
Comment régler la balance et la tonalité ?
Tournez le bouton 'Balance' pour équilibrer le volume entre les enceintes gauche et droite. Les boutons 'Tonalité' (souvent 'Bass' et 'Treble') permettent d'ajuster les graves et les aigus. Commencez par les positionner au milieu (12h) pour un son neutre.

Questions des utilisateurs sur HS130 DUAL

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Chaîne Hi-Fi au format PDF gratuitement ! Retrouvez votre notice HS130 - DUAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HS130 de la marque DUAL.

MODE D'EMPLOI HS130 DUAL

Ersatzteile
Replacement Parts
Pièces détachées

Pos. Pos. Pos.Art.-Nr. Part. No. Réf.BezeichnungDescriptionDésignationAnzahl Qty. Quant.
IC-EndverstärkerIC Power AmplifierAmplificateur final IC
239 887IC-Endverstärker kpl.IC power amplifier compl.Amplificateur final IC compl.1
227 467BlechschraubeSheet metal screwVis à tôleB 2,9 x 6,5 mm4
210 584ScheibeWasherRondelle6/3,2/0,5 mm4
213 174G-SchmelzeinsatzFuse quide blowFusible rapideF 0,5 A2
C 20216 671Folien-KondensatorFoil capacitorCondensateur à feuille0,1 μF/100 V/20 %2
C 21232 338Keramik-KondensatorCeramic capacitorCondensateur céramique0,1 μF/ 63 V4
C 22220 531Elyt-KondensatorElectrolytic capacitorCondensateur chimique100 μF/ 16 V4
C 23224 596Elyt-KondensatorElectrolytic capacitorCondensateur chimique220 μF/ 6 V2
C 24227 898Folien-KondensatorFoil capacitorCondensateur à feuille2,2 nF/ 63 V/10 %2
C 25230 826Keramik-KondensatorCeramic capacitorCondensateur céramique470 pF/500 V/10 %2
C 26220 531Elyt-KondensatorElectrolytic capacitorCondensateur chimique100 μF/ 16 V4
C 27232 338Keramik-KondensatorCeramic capacitorCondensateur céramique0,1 μF/ 63 V4
C 28234 828Elyt-KondensatorElectrolytic capacitorCondensateur chimique1000 μF/ 16 V2
C 29222 760Keramik-KondensatorCeramic capacitorCondensateur céramique20 nF/ 50 V2
C 30222 760Keramik-KondensatorCeramic capacitorCondensateur céramique20 nF/ 50 V2
C 31216 651Elyt-KondensatorElectrolytic capacitorCondensateur chimique2200 μF/ 20 V1
D 1227 344DiodeDiodeDiode1 N 40014
D 2227 344DiodeDiodeDiode1 N 40014
D 3227 344DiodeDiodeDiode1 N 40014
D 4227 344DiodeDiodeDiode1 N 40014
J 20239 720Integrierte SchaltungIntegrated circuitCircuit intégréTBA 810 AS2
R 20224 589Schicht-WiderstandCarbon resistorRésistance à couche100 kΩ/0,25 W/ 5 %2
R 21234 056EinstellreglerAdjustment controlRésistance ajustable50 Ω/lin.2
R 22216 703Schicht-WiderstandCarbon resistorRésistance à couche220 Ω/0,25 W/10 %2
R 23227 375Schicht-WiderstandCarbon resistorRésistance à couche2,2 Ω/0,50 W/ 5 %2

Ersatzteile
Replacement Parts
Pièces détachées

Pos. Pos. Pos.Art.-Nr. Part. No. Réf.BezeichnungDescriptionDésignationAnzahl Qty. Quant.
IC-EndverstärkerIC Power AmplifierAmplificateur final IC
236 957IC-Endverstärker kpl.IC power amplifier compl.Amplificateur final IC compl.1
213 174G-SchmelzeinsatzFuseFusible rapideF 0,5 A2
232 270Befestigungswinkel für ICConnection angle for ICEquerre de fixation pour IC2
232 272FederblechSpring sheetRessort à lame2
C 20216 671Folien-KondensatorFoil capacitorCondensateur à feuille0,1 μF/100 V/20 %2
C 21232 338Keramik-KondensatorCeramic capacitorCondensateur céramique0,1 μF/ 63 V4
C 22220 531Elyt-KondensatorElectrolytic capacitorCondensateur chimique100 μF/ 16 V5
C 23220 531Elyt-KondensatorElectrolytic capacitorCondensateur chimique100 μF/ 16 V5
C 24220 613Folien-KondensatorFoil capacitorCondensateur à feuille470 pF/160 V/10 %2
C 25224 607Keramik-KondensatorCeramic capacitorCondensateur céramique56 pF/500 V/10 %2
C 26220 531Elyt-KondensatorElectrolytic capacitorCondensateur chimique100 μF/ 16 V5
C 27232 338Keramik-KondensatorCeramic capacitorCondensateur céramique0,1 μF/ 63 V4
C 28234 828Elyt-KondensatorElectrolytic capacitorCondensateur chimique1000 μF/ 16 V2
C 29222 760Keramik-KondensatorCeramic capacitorCondensateur céramique20 nF/ 50 V2
C 30222 760Keramik-KondensatorCeramic capacitorCondensateur céramique20 nF/ 50 V2
C 31216 651Elyt-KondensatorElectrolytic capacitorCondensateur chimique2200 μF/ 20 V1
D 1227 344DiodeDiodeDiode1 N 40014
D 2227 344DiodeDiodeDiode1 N 40014
D 3227 344DiodeDiodeDiode1 N 40014
D 4227 344DiodeDiodeDiode1 N 40014
J 20234 055Integrierte SchaltungIntegrated circuitCircuit intégréTCA 150 C2
R 20224 590Schicht-WiderstandCarbon resistorRésistance à couche220 kΩ/0,25 W/ 5 %2
R 21238 586EinstellreglerAdjustment controlRésistance ajustable100 Ω/lin.2
R 22216 703Schicht-WiderstandCarbon resistorRésistance à couche220 Ω/0,25 W/10 %2
R 23227 375Schicht-WiderstandCarbon resistorRésistance à couche2,2 Ω/0,50 W/ 5 %2

Transfo d'alimentation

Power transformer

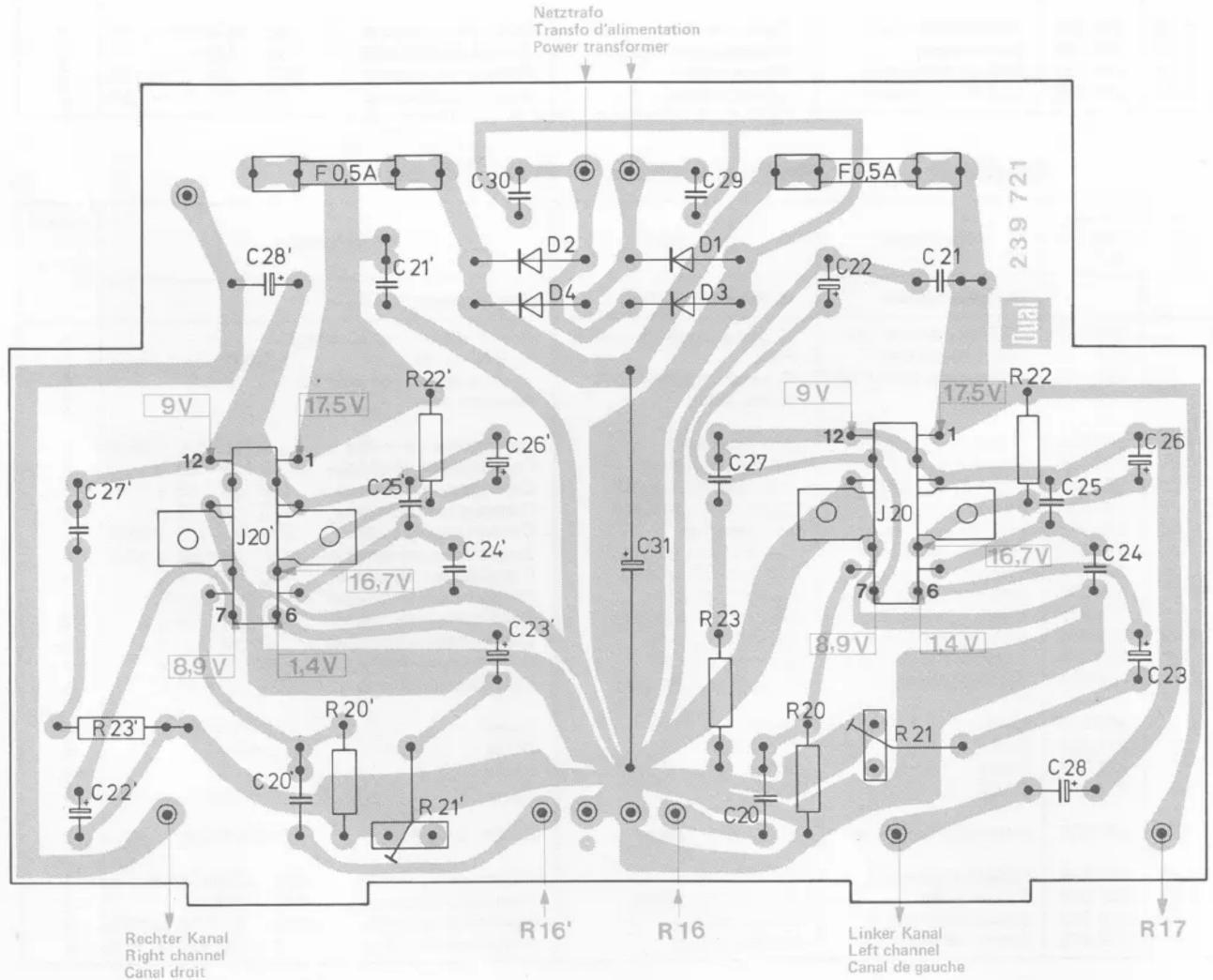

DUAL HS130 - 1

text_image Netztrafo Transfo d'alimentation Power transformer F0,5A C30 C29 F0,5A C28' C21' D2 D1 D3 C22 C21 239 721 Dual 9V 17,5V R22' C26' 9V 17,5V C27 J20' 16,7V C24' C31 C27 12 1 R22 17,5V C25 C26 8,9V 1,4V J20 16,7V C24 C23 R23' R20' R21' C20' C23' C23' R23 R20 R21 C20 C28 Rechter Kanal Right channel Canal droit R16' R16 Linker Kanal Left channel Canal de gauche R17

DUAL HS130 - 2

Transfo d'alimentation

DUAL HS130 - 3
