MODE D'EMPLOI NXA4-400 Ecler

Gestionnaire Audio Numérique Amplifié

4.1 Caractéristiques principales de la série NXA .................................................................. 6

• 5 INSTALLATION p. 8
• 5.1 Localisation, montage, ventilation p. 8
• 5.2 Branchement p. 9
• 5.3 Branchement de l'entrée du signal p. 9
• 5.4 Branchement de sortie p. 10
• 5.5 Ports Ethernet et RS-232 p. 10

5.5.1 Paramètres réseau prédéfinis d’usine.................................................................. 10

5.6 Ports GPI de télécommande .............................................................................................. 11

5.7 Connexion des ports GPI de télécommande ................................................................. 11

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d’une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes. Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil. AVERTISSEMENT (le cas échéant): Les bornes marquées du symbole " " peuvent avoir une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne instruite ou l'utilisation de câbles ou de câbles prêts à l'emploi.

AVERTISSEMENT: afin d'éviter tout incendie ou électrocution, n'exposez pas cet

appareil à la pluie ou l'humidité

AVERTISSEMENT: Les appareils de construction de type I doivent être raccordés à

l'aide d'une prise avec protection de terre.4

3. Prenez en compte tous les avertissements.

4. Suivez toutes les instructions.

5. N'utilisez pas cet appareil près de l'eau.

6. Nettoyez-le uniquement à l'aide d'un chiffon sec.

7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les

instructions du fabricant.

8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches

d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.

9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du

cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.

10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier

au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires recommandés par le fabricant.

12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue

13. Pour toute réparation, veuillez contacter un service technique qualifié. Une

réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.

14. Déconnexion du secteur : appuyer sur l'interrupteur POWER désactive les

fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.

15. Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.

16. Une partie de l'étiquetage du produit se trouve à la base du produit..

17. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures, et aucun

élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.

AVERTISSEMENT: Ce produit ne doit en aucun cas être mis au rebut en tant

que déchet urbain non sélectionné. Allez au centre de traitement des déchets électriques et électroniques le plus proche. NEEC AUDIO BARCELONA, S.L décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.5 3 NOTE IMPORTANTE Merci d'avoir choisi notre appareil Gestionnaire Audio Numérique Amplifié de la Série NXA. Il est TRÈS IMPORTANT de lire attentivement ce mode d’emploi et d'en comprendre parfaitement le contenu avant d’effectuer toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement. Pour garantir le bon fonctionnement de cet appareil, nous recommandons que sa maintenance soit assurée par nos services techniques agréés. Tous les produits ECLER bénéficient de garantie, veuillez-vous référer sur www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions. 4 INTRODUCTION La série NXA comprend 4 modèles à 4 canaux et 2 autres à 6 canaux :

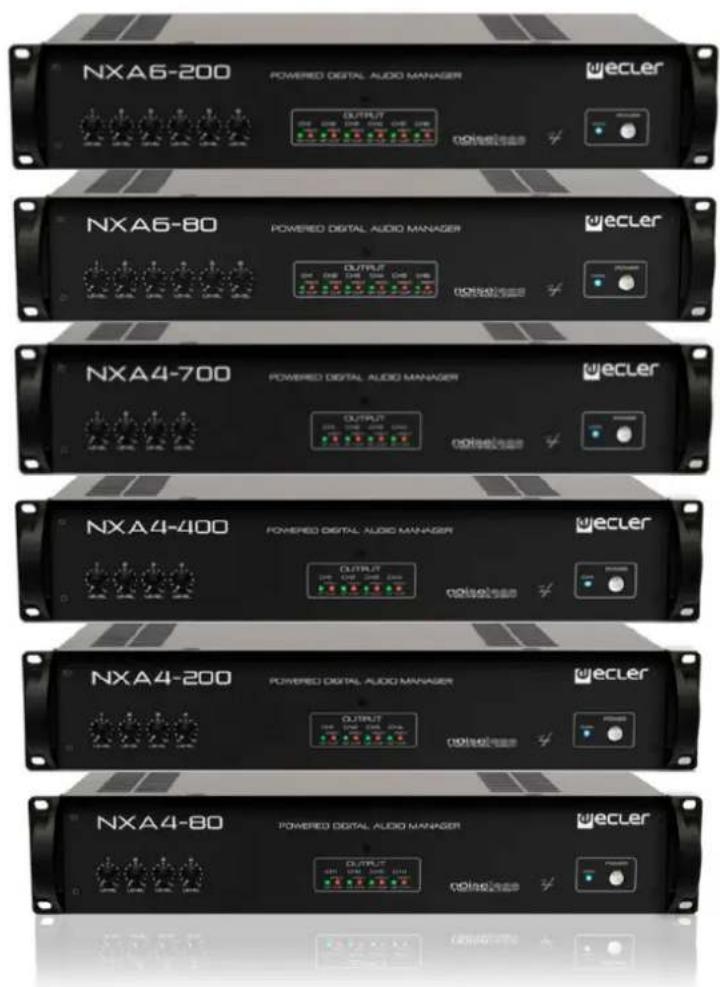

• NXA6-200: 6 x 200 W RMS @ 4 Tous les modèles sont équipés d'une ventilation par convection, sans ventilateur, une caractéristique qui leur confère un fonctionnement silencieux et adapté à l’installation dans les environnements sensibles au bruit ambiant. Les canaux de sortie (amplifiés) peuvent fonctionner de manière indépendante ou bien être couplés, deux modes de fonctionnement étant possibles dans ce dernier cas : le mode BRIDGÉ (une paire de canaux se comporte comme un seul amplificateur de puissance plus élevée) et le mode PARALLEL (une paire de canaux a deux sorties amplifiées, mais les deux reçoivent et produisent des signaux identiques, gérés simultanément). Elle incorpore en outre d'importantes innovations technologiques en matière de traitement numérique et de gestion à distance via Ethernet et RS-232, qui en font la parfaite candidate pour des applications mobiles et des installations fixes, aussi bien centralisées que distribuées, qui exigent un contrôle et une surveillance à distance de haut niveau et l'intégration à des réseaux Ethernet standard.6 Les unités NXA comprennent de série un module interne de traitement DSP et des fonctions matricielles, ainsi que la gestion distante EclerNet, qui permet le raccordement physique de l'amplificateur à un réseau Ethernet ainsi que sa gestion et sa surveillance à distance depuis tout point du réseau, en recourant à l'application EclerNet Manager (*) pour Windows®. Consultez le mode d’emploi de l’application EclerNet Manager sur www.ecler.com pour obtenir plus d’informations.

4.1 Caractéristiques principales de la série NXA

4/6 entrées audio analogiques 4/6 canaux de sortie amplifiés (modes de travail simple (indépendant), parallèle ou ponté (bridgé)) 4/6 ports GPI de télécommande (compatibles avec les appareils analogiques à CC 0-10 V comme les panneaux muraux WpaVOL et WpaVOL-SR). Un port GPI peut contrôler une ou plusieurs entrées ou sorties (volume), ou bien gérer le rappel des presets 1 à 5 (seulement GPI-1) Amplificateurs de Classe D (consommation énergétique optimale) Fonction de mise en veille automatique (consommation énergétique optimale) 100 % silencieux grâce à la ventilation par convection, non forcée (sans ventilateur) Codecs audio numériques de première catégorie, avec un excellent rapport signal/bruit Interface Ethernet, compatible avec la plate-forme logicielle EclerNet Manager et avec le système client/serveur web de télécommande UCP (User Control Panels) Interface RS-232 Protocole de télécommande externe TP-NET, via Ethernet et RS-232 (compatible CRESTRON®, AMX®, RTI®, VITY®, etc. ) Touche POWER ON/OFF et/ou commandes de volume de face avant verrouillables par logiciel, pour éviter les manipulations non autorisées Commandes de volume de face avant assignables au contrôle d'une ou plusieurs entrées audio ou d'une ou plusieurs sorties amplifiées Fonction d'auto-diagnostic du bon fonctionnement de l'amplificateur avec relais FAULT : permet de détecter la défaillance du dispositif pour activer un système de redondance externe Système « anti-écrêtage » intégré Occupe une hauteur de 2 unités de rack7 Processeur DSP intégré, configurable depuis EclerNet Manager. Principales fonctions : o Chaque canal dispose d'un mélangeur d'entrées audio de l'unité dédiée, qui permet de produire un mixage indépendant de ceux effectués dans les autres canaux o Commandes indépendantes, par canal : VOLUME, MUTE (coupure du son), SOLO, PHASE INVERSION (inversion de phase), MAX. VOL (limite supérieure de volume) et MIN.VOL (limite inférieure de volume) o Filtres répartiteurs (Crossovers) passe-bas et passe-haut, jusqu'au 4e ordre, par canal o Banque de 8 filtres égaliseurs paramétriques, par canal o Compresseur, avec réglages THRESHOLD (seuil), COMP. RATIO (taux de compression), ATTACK (attaque), RELEASE (relâchement), KNEE (progressivité) et MAKE-UP GAIN (gain de compensation), par canal o Retard, jusqu'à 1 000 millisecondes, par canal o Fonction DUCKER (priorité) : une entrée peut être configurée avec une priorité maximale, pour pouvoir toujours atténuer et remplacer le contenu audio de tout canal, quand son signal dépasse le seuil de détection. Cette fonction est vitale dans les systèmes d'urgence/évacuation qui doivent diffuser un message d'alarme et/ou d'évacuation donné à la place du programme audio habituel en cas d'urgence o 5 mémoires (presets) de configuration disponibles

• L'application EclerNet Manager est disponible sur www.ecler.com.8 5 INSTALLATION L'appareil doit être raccordé à une prise de terre de qualité correcte (résistance de terre Rg = 30 Ω ou moins). L’atmosphère dans laquelle doit fonctionner l’amplificateur doit être sèche et exempte de poussière. Evitez l’humidité et tout contact de liquide avec l’appareil. Ne mettez aucun objet compromettant (liquide, bougies...) au dessus de l’appareil. Laissez de l’espace devant les orifices de ventilation. Si une intervention et/ou connexion/déconnexion de l'appareil est nécessaire, l'alimentation doit d'abord être coupée. Ne pas manipuler les bornes de sortie vers les enceintes avec l'appareil en service, des tensions de jusqu’à 400Vpp sont présentent. Le câblage de la sortie devra être réalisé par un technicien qualifié ou bien utilisez des câbles déjà tout préparés. Quant à l’intérieur de l’amplificateur, il n’y a aucun élément à manipuler pour l’utilisateur.

AVERTISSEMENT: Ne pas suivre les indications suivantes pourrait causer un mauvais

fonctionnement de l'appareil et éventuellement l'endommager :

1. Évitez d'allumer l'appareil sans enceintes reliées à ses sorties et sans avoir abaissé

préalablement les commandes de volume/gain au minimum.

2. Utilisez toujours des câbles blindés pour les connexions entre appareils.

3. Dans un amplificateur, ne placez jamais les câbles des sorties pour enceintes à

proximité d’autres câbles de signaux (micro, line…). Cela risque de faire osciller le système et d’endommager l'amplificateur et les enceintes.

5.1 Localisation, montage, ventilation

Les appareils de la série NXA se présentent sous forme de modules pour rack 19" de deux unités de hauteur. Il est très important que, produisant de la chaleur, l’amplificateur ne soit pas complètement enfermé ni exposé à des températures extrêmes. Il est également nécessaire de favoriser le passage d'air frais à travers les orifices de ventilation du châssis, en laissant au moins une unité de rack libre (deux per la NXA4-700) entre chaque appareil et ceux installés au dessus et en dessous de lui dans le rack. Si l'installation comprend plusieurs appareils dans le même rack ou se fait dans des armoires fermées par portes, il est fortement recommandé de doter ces dernières d'une ventilation forcée ascendante, en installant des ventilateurs à leur sommet et à leur base. Ce flux ascendant de ventilation favorisera la dissipation de la chaleur produite à l'intérieur.9 Dans le but de favoriser au mieux la dissipation thermique correcte des équipements installés dans des armoires racks, il est conseillé de ne pas placer les amplificateurs de puissance sous d'autres appareils, mais au-dessus de ceux-ci. Tous les appareils de la série NXA sont livrés avec des rondelles en plastique afin de pouvoir les monter dans un rack sans endommager les équerres de fixation.

Les appareils de la série NXA sont alimentés par un courant alternatif, qui est selon le pays de 110-120 ou 220-240 V et 47 / 63 Hz (voir la plaque de caractéristiques sur l'appareil). Éviter de mêler les cordons secteur et les cordons audio, ceci peut provoquer des ronflements.

5.3 Branchement de l'entrée du signal

La série NXA dispose en face arrière d'entrées analogiques, symétriques et de niveau de ligne pour le signal. La sélection des entrées physiques et leur routage et mélange vers l'un ou l'autre des canaux de l'amplificateur s'effectue depuis l'application de contrôle EclerNet Manager. Consultez le mode d’emploi de l’application EclerNet Manager sur www.ecler.com pour obtenir plus d’informations. Les connecteurs d'entrée du signal sont de type borniers vissables à trois contacts (7). L'assignation du câblage est la suivante : Point Chaud ou signal direct > Terminal + Point Froid ou signal inversé > Terminal - Masse > Terminal ⊥ Pour les branchements asymétriques relier le point - à la masse. Les sorties STACK (8), disponibles pour les entrées 1 et 2, sont parallèles aux entrées et servent à renvoyer le signal reçu sur ces entrées (INPUTS, CH1 / CH2) à d'autres canaux d'entrée, amplificateurs ou sonorisations. L’impédance d’entrée est de 22kΩ (symétrique). Cette impédance permet de brancher un grand nombre d’amplificateurs en parallèle sans toutefois altérer la qualité sonore.10

5.4 Branchement de sortie

La section OUTPUTS de la face arrière est pourvue de borniers vissables à deux contacts (9) pour chaque canal d'amplification (4 ou 6, selon le modèle). Respectez toujours la polarité relative des sorties (marquages + et - sur chaque connecteur de sortie), du câblage et des enceintes. Lorsque vous travaillez en mode ponté (« bridgé »), suivez les indications de connexion et de polarité données sous les borniers de sortie marquées « BRIDGE ». Les modes de fonctionnement SINGLE / PARALLEL / BRIDGE (indépendant, parallèle et bridgé) se sélectionnent dans l'application de contrôle EclerNet Manager. Consultez le mode d’emploi de l’application EclerNet Manager sur www.ecler.com pour obtenir plus d’informations. Le câble de raccordement de l'amplificateur sur les enceintes doit être de bonne qualité et de section suffisante surtout s'il existe une distance importante entre les amplificateurs et les haut-parleurs. Il est recommandé d'utiliser du câble d'une section minimum de 2,5mm

pour distances jusqu'à 10m et de 4mm

pour les distances supérieures.

5.5 Ports Ethernet et RS-232

Un connecteur de type RJ-45 (12) permet la connexion de l'appareil à un réseau Ethernet et sa gestion depuis l'application EclerNet Manager, ou bien sa télécommande depuis des dispositifs tiers, grâce au protocole de contrôle externe TP-NET. Il existe également un connecteur Euroblock 3 contacts pour l'interface RS-232 intégrée (11), laquelle permet également la télécommande du dispositif au moyen du protocole TP-NET. Reportez-vous au mode d’emploi de l’application EclerNet Manager sur www.ecler.com et du protocole TP-NET pour obtenir plus d'informations.

5.5.1 Paramètres réseau prédéfinis d’usine

Les paramètres réseau prédéfinis d’usine pour les appareils compatibles avec le gestionnaire EclerNet sont les suivants :

5.6 Ports GPI de télécommande

La série NXA dispose en face arrière de 4 à 6 (selon le modèle) ports de télécommande CC 0-10 V (13), marqués « GPI 1-6 », auxquels il est possible de raccorder des dispositifs analogiques, tels que les commandes murales de la série Wpa. Au moyen de l'application EclerNet Manager, il est possible d'assigner une fonction à chacun de ces ports : un port GPI peut contrôler une ou plusieurs entrées ou sorties (volume), ou bien gérer le rappel des presets 1 à 5 (seulement GPI-1) Le niveau de chaque canal d'amplification, ou le volume de sortie, est déterminé par la sommation des valeurs de :

• sa commande rotative en face avant (si assignée)

• son fader (curseur) de canal (dans EclerNet Manager)

• son port GPI de télécommande (si associé à sa commande de volume)

5.7 Connexion des ports GPI de télécommande

En associant un port de télécommande à un contrôle de volume, le niveau d'atténuation appliqué à la ou aux entrées ou sorties auquel il est assigné peut être déterminé par l'emploi de 3 types de dispositifs externes : a) Un potentiomètre, de valeur nominale comprise entre 10 kΩ et 50 kΩ (par ex. : panneaux muraux de la série Wpa) b) D'un dispositif générateur d'un signal de contrôle CC 0-10 V. c) D'un relais/contact sec distant. NOTE : vous pouvez connecter un maximum de 16 ports de télécommande en parallèle à un même potentiomètre physique de contrôle. Il est impératif que les masses de tous les appareils auxquels appartiennent ces ports soient réunies. Les câbles de connexion peuvent aller jusqu'à 500m avec une section de 0,5 mm

Consultez votre distributeur ECLER ou bien www.ecler.com pour connaître les accessoires disponibles.12

5.8 Port FAULT (auto-diagnostic de l'appareil)

Le connecteur FAULT (10) de la face arrière est un contact sec NO/NF qui est relié à la fonction d'auto-diagnostic de l'unité. Cette fonction permet de mesurer de temps en temps si, en effet, chaque canal d'amplification fonctionne correctement, et fournit le programme amplifié approprié à ses bornes de sortie. Si le résultat du test est correct, c'est-à-dire si l'amplificateur est en parfait état de fonctionnement, le contact FAULT reste en permanence sur sa position par défaut, adoptée immédiatement après sa séquence de démarrage. Si au contraire et quel qu'en soit le motif, l'amplificateur n'est pas opérationnel ou en bon état de fonctionnement, le contact FAULT bascule en position inverse (un contact fermé s'ouvre et un contact ouvert se ferme). Ainsi, un équipement externe peut surveiller si un appareil NXA fonctionne correctement ou non, et dans ce dernier cas peut prévenir de la défaillance et/ou procéder à la substitution avec un autre appareil de secours. Depuis l'application EclerNet Manager, il est possible d'activer cette fonction et de déterminer la périodicité du test d'intégrité (chaque minute, chaque heure, etc.).

Quand on actionne l'interrupteur d'alimentation POWER (14) en face arrière, l'amplificateur reçoit l'électricité du secteur et est en mesure d'être allumé, en maintenant quelques instants la touche POWER (6) de la face avant ou à distance (au moyen de l'application EclerNet Manager ou du protocole TP-NET). Dans une installation audio, il est important de mettre sous tension les appareils dans le sens suivant: Sources, table de mixage, effets, filtres actifs, processeurs et amplificateurs de puissance. Pour l'extinction, procéder à l'envers en commençant par les amplificateurs.

6.2 Témoins LED de la face avant

Les appareils de la série NXA possèdent les voyants à DEL suivants en face avant :

• Voyants SP (2) : indiquent la présence de signal dans les canaux d'amplification. Ces voyants s'allument lorsque le signal présent à l'entrée dépasse un seuil de - 40 dB.

• Témoins CLIP / PROTECT (4) : (disponibles uniquement sur les modèles 4-200, 6- 200, 4-400 et 4-700) Ils peuvent s’allumer pour deux raisons :13 o Quand le signal fourni à l'enceinte est proche du niveau d'écrêtage réel. Ce système de détection d’écrêtage CLIP tient compte des possibles fluctuations de la tension d'alimentation, donnant toujours une indication réelle malgré celles-ci. Il est normal qu'en travaillant à haut niveau de puissance, les témoins CLIP s’allument au rythme des basses fréquences, qui sont celles qui possèdent le plus grand contenu énergétique. Veillez à ce que ces indicateurs ne soient pas allumés de façon permanente en régime normal de fonctionnement de l'équipement. o Pour marquer l'absence de signal à la sortie amplifiée de l'unité, dans les cas suivants : Durant le processus de mise en marche et jusqu’à la fin du temps de veille (STANDBY) nécessaire à la stabilisation des tensions internes de l'amplificateur, en attendant qu’il soit opérationnel. L'appareil passe en mode de protection en cas de détection de signal basse fréquence susceptible d’endommager les enceintes, de température interne excessive, de court-circuit en sortie amplifiée et en cas d’éventuelle panne interne. Dans tous les cas, l’allumage permanent de ces témoins peut être un signe de mauvais fonctionnement et il convient de rechercher la cause de leur activation.

• Témoins CLIP (3) : (disponibles uniquement sur les modèles 4-80 et 6-80) S'allument quand le signal fourni aux enceintes est proche du niveau d'écrêtage réel. Ce système de détection CLIP prend en compte les éventuelles fluctuations de la tension d'alimentation, donnant toujours une indication réelle malgré celles-ci. Il est normal qu'en travaillant à haut niveau de puissance, les témoins CLIP s’allument au rythme des basses fréquences, qui sont celles qui possèdent le plus grand contenu énergétique. Veillez à ce que ces indicateurs ne soient pas allumés de façon permanente en régime normal de fonctionnement de l'équipement.

• Voyant de transfert de données DATA (5) : clignote pour indiquer une activité de transfert de données entre l'appareil et le PC de télécommande sur lequel tourne l'application EclerNet Manager. Note : toutes les témoins LED de la face avant clignotent lors de l’activation de la fonction "Device Finder" (recherche de périphérique) dans l’application EclerNet Manager, ce qui est utile pour identifier un périphérique physique depuis son équivalent virtuel dans cette application. Consultez le mode d’emploi de l’application EclerNet Manager sur www.ecler.com pour obtenir plus d’informations.14

6.3 Commandes de la face avant

La face avant comporte une série de boutons et une touche d’allumage/extinction. La mise sous tension de l’appareil se fait localement en maintenant enfoncée la touche POWER jusqu'à ce que la séquence de démarrage commence. L'arrêt exige également une brève période de maintien de la même touche. La touche POWER intègre une témoin LED qui s'allume en orange lorsque l'amplificateur est en mode de veille (STANDBY), en vert lorsqu’il est en service (ON), et en rouge pendant la séquence de démarrage ou lorsque l'amplificateur est en mode de protection. Une fois l'appareil allumé et après la séquence de démarrage, celui-ci est prêt à l'emploi en conditions normales. Chaque commande rotative LEVEL (niveau) de la face avant (4 ou 6 selon les modèles) peut être associée au contrôle du volume d'une ou de plusieurs entrées audio ou bien d'une ou de plusieurs sorties audio de l'unité. L'association, comme le réglage des autres paramètres de configuration de l'appareil, se fait dans l'application EclerNet Manager. Consultez le mode d’emploi de l’application EclerNet Manager sur www.ecler.com pour obtenir plus d’informations. Par ailleurs, l'application EclerNet Manager permet la gestion du traitement DSP (volume, phase, égalisation, compression, retard, mixages personnalisés des entrées pour chaque canal de sortie, priorité ou fonction DUCKER, etc.) sur chaque canal, son utilisation de manière indépendante (mode SINGLE) ou couplée (modes BRIDGE, PARALLEL) et sa gestion via Ethernet, individuellement ou par groupes de canaux et/ou amplificateurs, depuis un emplacement distant. Dans les modes BRIDGE et PARALLEL le contrôle du niveau de sortie de chaque couple de canaux depuis une commande LEVEL de face avant se fait au moyen de la commande du premier des deux canaux couplés (CHANNEL 1 pour la paire 1&2, CHANNEL 3 pour la paire 3&4 et CHANNEL 5 pour la paire 5&6). Les ports GPI de télécommande permettent également de régler le volume d'entrées ou de sorties depuis un potentiomètre ou un autre dispositif physique externe. Rappelez- vous que le niveau de chaque canal d'amplification, ou le volume de sortie, est déterminé par la sommation des valeurs de :

• sa commande rotative en face avant (si assignée)

• son fader de canal (dans EclerNet Manager)

• son port GPI de télécommande (si associé à sa commande de volume)15 7 ENTRETIEN Il est interdit d’utiliser des substances dissolvantes ou abrasives pour nettoyer la face avant, celles-ci détériorant la sérigraphie. Nettoyer uniquement avec un chiffon humide. Attention! Jamais de l’eau ou tout autre liquide ne doit pénétrer par les orifices du panneau de commande. 8 SCHÉMAS et LISTE DE FONCTIONS

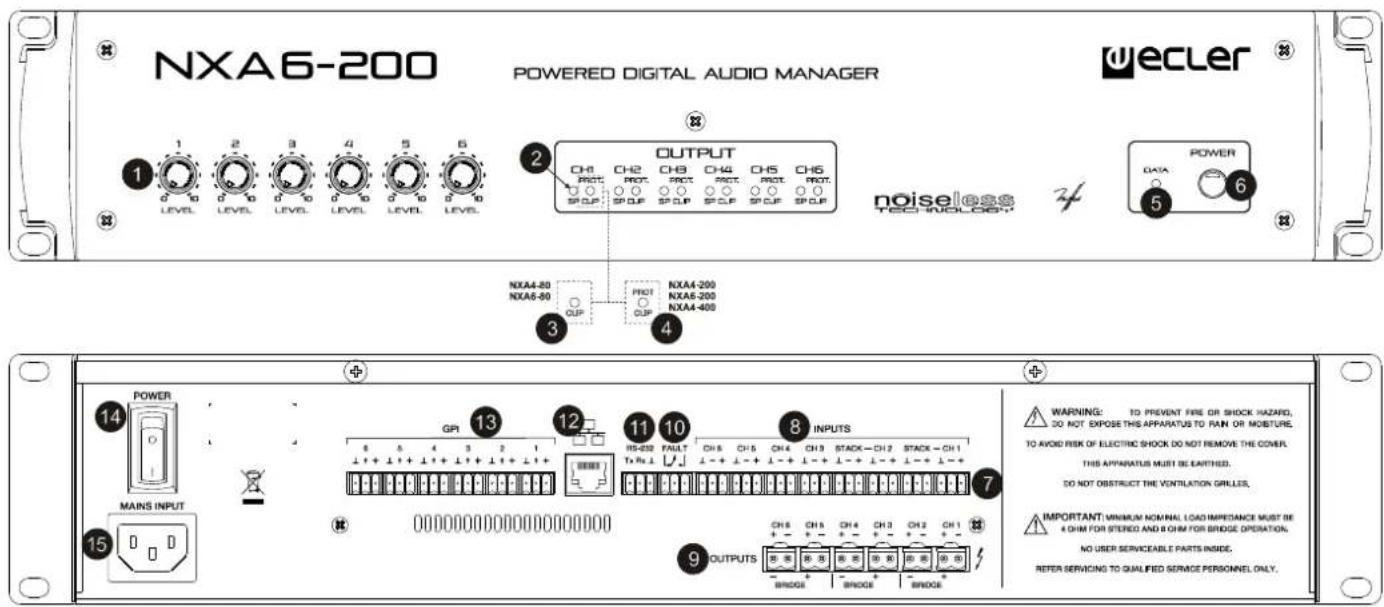

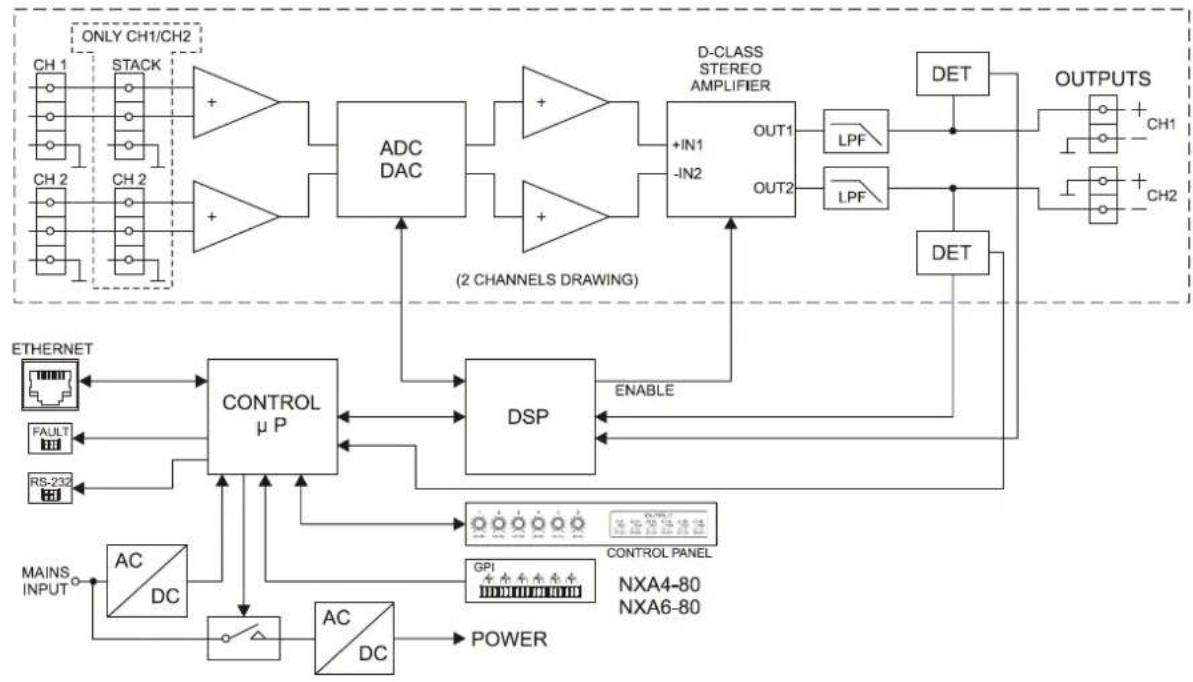

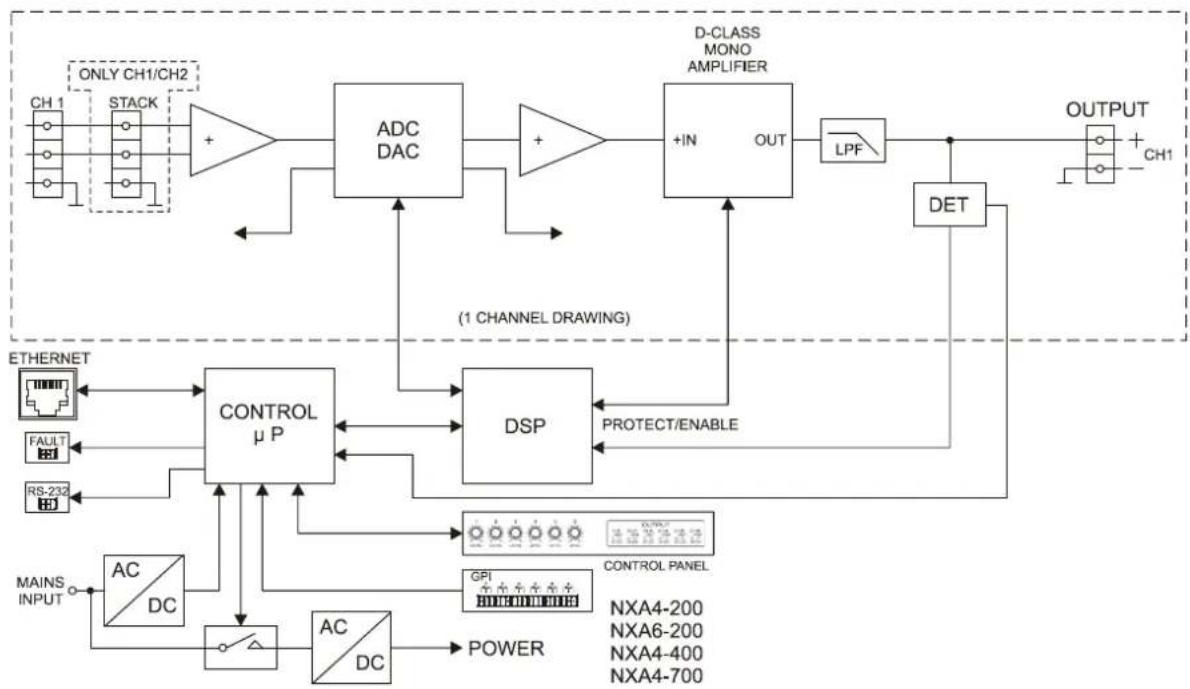

1 Atténuateurs d’entrée 2 Indicateur de présence du signal, SP 3 Voyant d'écrêtage, CLIP 4 Indicateur à la fois de clip et de protection, CLIP/PROT 5 Témoin de transfert de données, DATA 6 Touche d'allumage/extinction, POWER ON 7 Borniers vissables d'entrée 8 Borniers vissables pour autres amplis, STACK 9 Borniers vissables de sortie 10 Bornies vissables port FAULT 11 Bornies vissables RS-232 12 Port Ethernet 13 Borniers vissables pour le dispositif de contrôle à distance 14 Interrupteur de mise en marche 15 Embase secteur50-0304-0106 DUO-NET PLAYER EN17

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit. Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests. Motors, 166‐168 08038 Barcelone ‐ Espagne ‐ ([phone] | [e-mail] www.ecler.com
