Type de produit	Masque de soudage à obscurcissement automatique
Marque	Lincoln Electric
Modèle	CHAMELEON 3V0 (WELDING LEGEND)
Dimensions du filtre	110 x 90 x 10 mm
Champ de vision	97 x 40 mm
Poids du masque complet	445 g
Alimentation	2 piles alcaline AAA/LR03/1,5 V + cellule solaire
Teinte claire	DIN 3
Teinte sombre	Variable de DIN 8 à 13
Temps de réaction	1/12 000 seconde
Retour à l'état clair	Réglable : 0,1 ou 1 seconde
Capteurs	2 capteurs optiques indépendants
Protection IR/UV	Filtration permanente UV et IR (même en position claire)
Classe optique (EN 379)	1/1/1/2
Normes	EN 379, EN 175 - Certifié ECS (Organisme notifié 1883)
Applications compatibles	MIG, MAG, TIG, SMAW, soudage à l'arc plasma, gougeage
Mode meulage	Non disponible
Réglage de la sensibilité	Potentiomètre continu (recommandé mi-gamme)
Température de fonctionnement	-10 °C à +55 °C (+14 °F à +131 °F)
Témoin de pile faible	LED s'allume 2-3 jours avant épuisement
Garantie	1 an
Pièces détachées principales	Joint, écrans de protection extérieur et intérieur, serre-tête, bandeau anti-transpiration, coussin de confort, support de cellule
Entretien	Nettoyage avec un chiffon doux et de l'eau savonneuse. Ne pas utiliser de solvants. Ne pas immerger le filtre.
Précautions de sécurité	Ne pas utiliser sans écran de protection extérieur. Remplacer immédiatement toute pièce fissurée ou rayée.

FOIRE AUX QUESTIONS - CHAMELEON 3V0 LINCOLN ELECTRIC

Comment régler la sensibilité du masque CHAMELEON 3V0 ?

Tournez le bouton de réglage de la sensibilité. Pour la plupart des applications, réglez-le à mi-gamme (30-50 %). En cas de clignotement, diminuez la sensibilité. Consultez le tableau des réglages recommandés pour chaque type de soudage.

Comment remplacer les piles du masque ?

Utilisez deux piles alcalines AAA/LR03 de 1,5 V. Ouvrez le compartiment à piles (généralement derrière le filtre) et insérez les piles en respectant la polarité. Le témoin de pile faible s'allume 2-3 jours avant l'épuisement.

Comment nettoyer le masque de soudage ?

Nettoyez l’écran extérieur avec un chiffon doux imbibé d’eau savonneuse. Laissez sécher à l’air libre. Nettoyez les capteurs et le filtre avec un chiffon doux et sec. Ne jamais utiliser de solvants, de détergents abrasifs ou immerger le filtre dans l’eau.

Que faire si le filtre ne s’obscurcit pas lors du soudage ?

Vérifiez d’abord l’état et le bon contact des piles. Ensuite, vérifiez que le masque est allumé (bouton ON). Nettoyez les capteurs optiques. Assurez-vous que l’angle entre les capteurs et l’arc ne dépasse pas 45°. Si le problème persiste, augmentez la sensibilité.

Comment ajuster le serre-tête pour un meilleur confort ?

Utilisez la courroie supérieure pour ajuster la profondeur. Tournez le bouton à crémaillère à l’arrière pour ajuster le tour de tête. Pour la distance au visage, desserrez les deux boutons extérieurs et déplacez le masque vers l’avant ou l’arrière. Pour l’inclinaison, desserrez le bouton droit et déplacez le bras d’ajustement.

Quelle teinte choisir pour le soudage à l’électrode enrobée ?

Reportez-vous au diagramme des teintes : pour un courant inférieur à 40 A, utilisez la teinte 9 ; de 40 à 80 A, teinte 10 ; de 80 à 175 A, teinte 11 ; de 175 à 300 A, teinte 12 ; de 300 à 500 A, teinte 13.

Le filtre reste sombre après le soudage, que faire ?

Réduisez la sensibilité en tournant le potentiomètre vers la position « min ». Si la lumière ambiante est excessive, diminuez-la. Vérifiez aussi que les capteurs ne sont pas obstrués.

Comment remplacer les écrans de protection extérieur et intérieur ?

Placez le masque face sur une table. Retirez la cassette en poussant les clips de retenue. Enlevez l’écran extérieur en poussant vers le masque. Pour l’écran intérieur, retirez le filtre de la cassette en poussant les taquets supérieurs, puis faites glisser l’écran. Réinstallez en ordre inverse.

Quels types de soudage sont compatibles avec le CHAMELEON 3V0 ?

Il est compatible avec le soudage MIG, MAG, TIG, SMAW (électrode enrobée), le soudage à l’arc plasma, la découpe plasma et le gougeage à l’arc avec électrode en carbone et jet d’air.

Le masque protège-t-il des rayons UV et IR en position claire ?

Oui, le filtre WELDING LEGEND offre une filtration permanente des rayons ultraviolets et infrarouges, même à l’état clair (teinte 3). Il protège vos yeux en tout temps.

MODE D'EMPLOI CHAMELEON 3V0 LINCOLN ELECTRIC

Instructions de sécurité d'utilisation et de maintenance

Consignes de sécurité pour l'utilisateur (AVERTISSEMENT)

• Veuillez lire toutes les consignes de sécurité avant d'utiliser le masque de soudage CHAMELEON 3.
• Le fi litre et le masque CHAMELEON ne conviennent pas pour les rayons laser, la découpe laser ou le soudage autogène.
• Les masques CHAMELEON sont conçus pour protéger vos yeux et votre visage des étincelles, des projections et des rayons IR et UV nocifs. Ce masque ne vous protègera cependant pas contre les dispositifs explosifs ou les liquides corrosifs.
• N'utilisez jamais le masque si l'écran de protection extérieur transparent n'est pas correctement installé. Avant chaque utilisation, vérifi ez que la lumière est dans l'impossibilité de pénétrer dans le masque. Vérifi ez également que l'écran extérieur transparent est propre et qu'il n'y a pas de poussière sur les capteurs devant le fi ltre.
• Toute pièce présentant des fi ssures, des érafl ures ou des piqûres doit être immédiatement remplacée avant de réutiliser le masque afi n d'éviter toute blessure grave.
• Utilisez exclusivement les pièces de rechange spécifiées dans ce manuel. Avant chaque utilisation, assurez-vous que le masque de soudage est équipé de toutes les pièces indiquées dans ce manuel. En fonction de votre application, assurez vous que le réglage de la teinte du masque corresponde bien à votre travail. Veuillez vous reporter au diagramme des teintes pour choisir le numéro de teinte adaptée à l'application.

Les fi Itres CHAMELEON 3 conviennent pour les soudages MIG, MAG, TIG, SMAW (soudage à l'arc avec électrode enrobée), tous les types de soudage à l'arc, découpe et soudage à l'arc au plasma et gougeage à l'arc avec électrode en carbone et jet d'air.

Les arcs électriques peuvent brûler les yeux et la peau; utiliser des équipements de protection adéquats.

Soudage avec le masque WELDING LEGEND (CHAMELEON 3V0)

Le masque de soudage WELDING LEGEND (CHAMELEON 3V0) passera de l'état clair (niveau 3) à l'état foncé (niveau 8-13) lorsque l'arc de soudage se déclenchera.

Les fi ItresWELDING LEGEND (CHAMELEON 3V0) protègent également les yeux de l'utilisateur contre les rayons infrarouges (IR) et ultraviollets (UV) à tout moment pendant le soudage et lorsqu'ils sont à l'état clair. Deux capteurs à l'avant du fi Itre détectent la lumière de l'arc de soudage et provoquent l'obscurcissement du fi Itre. Le fi Itre WELDING LEGEND (CHAMELEON 3V0) est équipé de cellules solaires qui prolongent la durée de vie des piles.

CELLULE

Directive 89 / 686 / EEC Normes EN 379 - EN 175.

Les masques CHAMELEON ont été certifiés conformes aux exigences des normes EN 379 et EN 175

par ECS GmbH - Notifi ed Body 1883 - ECS - Hüttfeldstrasse 50 - 73430 Aalen - Germany

WELDING LEGEND (CHAMELEON 3V0)

Travaux courants de soudage à l'électrode et MIG/MAG

Type	Teinte variable DIN 3/8-13
Classe optique (suivant EN 379)	1/1/1/2
Dimensions	110 x 90 x 10 mm
Champ de vision	97 x 40 mm
Teinte claire	DIN 3
Teinte sombre	Variable de 8 à 13
Temps de réaction	1/12000 sec.
Retour à l'état clair automatique	0,1 ou 1 sec.
Capteurs	2 capteurs optiques indépendants
Mode meulage (blocage de fi litre en teinte 4)	Non
Alimentation	2 piles alcaline + cellule solaire
Protection	Filtration permanente UV et IR
Référence fi litre seul	W000377928
Garantie	1 an

Diagramme des teintes ⚠️ pour le soudage

Type de soudage Courant d'arc en ampères N° de la teinte de protection
Electrodes enrobées Inférieur à 40 9
	40-80	10
	80-175	11
	175-300	12
	300-500	13
MIG sur métaux lourds Inférieur à 100 10
	100-175	11
	175-300	12
	300-500	13
Soudage à l'électrode Inférieur à 50 tungstène (TIG) 50-100	10
	11
	100-200	12
	200-400	13
Gougeage avec électrode en carbone et jet d'air	Inférieur à 500 12
	500-700	13
Découpage par jet de plasma	60-150	11
	150-250	12
	250-400	13
Soudage à l'arc au plasma	Inférieur à 50 9
	50-200	10
	200-400	12
Température de fonctionnement	-10 °C ≈ +55 °C (+14 °F ≈ 131 °F)
Poids masque complet	445 g (3 V0)

Réglage de la sensibilité

Le réglage de la sensibilité sert à augmenter la sensibilité de la cellule en fonction des variations de la lumière rencontrées durant les procédés de soudage différents. Nous recommandons un réglage mi-gamme ou 30 à 50% de sensibilité pour la plupart des applications. Consulter les rubriques ci-dessous sur le réglage de la sensibilité et les valeurs de réglage pertinentes.

Il peut être nécessaire de régler la sensibilité du masque de soudage selon les conditions de lumière ou, si la cellule clignote. Régler la sensibilité du masque de soudage comme suit :

Régler la sensibilité selon les conditions de lumière où le masque de soudage sera utilisé.

1. Régler le contrôle de sensibilité au degré le plus bas.
2. Appuyer sur le bouton marche (ON) WELDING LEGEND (CHAMELEON 3VO) pour mettre le masque de soudage sous tension. La cellule passe au sombre deux fois, ensuite revient au clair.
3. Placer le masque de soudage face à la direction d'utilisation, l'exposant ainsi aux conditions de lumière ambiante.
4. Tourner graduellement le bouton de réglage de la sensibilité à droite jusqu'à ce que la cellule passe au sombre ensuite, tourner ce bouton à gauche passé à peine le point où la cellule passe au clair. On peut alors utiliser le masque pour souder. Il peut être nécessaire de faire des réglages d'appoint au cours de certaines applications ou, si la cellule clignote.

Réglages de la sensibilité recommandés

Électrode enrobée	Mi-gamme
Court-circuitage (MIG)	Bas-gamme / mi-gamme
Impulsions et jet (MIG)	Mi-gamme
Soudage à l'électrode tungstène (TIG)	Mi-gamme / Haute-gamme
Coupage/soudage plasma	Bas-gamme / Mi-gamme

Retour à l'état clair (delay)

Le réglage du retour à l'état clair du fi litre sert à ralentir ou augmenter le temps de passage au clair au terme du soudage. La temporisation est surtout utile pour éliminer l'ultra-brillance des rayons présents dans les applications haute intensité où le bain de fusion demeure brillant quelques moments à la fi n du soudage. Se règle entre 0,1 ou 1 seconde pour le WELDING LEGEND (CHAMELEON 3V0).

Témoin de pile faible

Le témoin de pile faible s'allume lorsque la réserve utile de la pile est de 2 à 3 jours.

Pour le modèle 3 V0, utiliser 2 piles alcaline AAA/LR03/1,5 V.

Ajustement du serre-tête pour un maximum de confort

1. Courroie supérieure - ajuste le serre-tête à la profondeur appropriée sur la tête pour assurer équilibre et stabilité corrects.
2. Ajustement du tour de tête - pour l'ajuster, enfoncer le bouton à crémaillère situé à l'arrière du serre-tête et tourner à gauche ou à droite pour atteindre le serrage voulu. Remarque : si l'ajustement est délicat, il peut être nécessaire d'enlever le coussin confort.
3. Ajustement de distance - ajuste le distance entre le visage et le verre de protection. Pour faire l'ajustement, desserrer les deux boutons d'ajustement de tension extérieurs et appuyer vers l'intérieur pour se dégager des fentes d'ajustement. Déplacer vers l'avant ou l'arrière à la position voulue et resserrer. (Pour une vision appropriée, les deux côtés doivent être équidistants.)
4. Ajustement d'inclinaison - quatre chevilles situées sur le côté droit supérieur du bandeau permettent l'ajustement de l'inclinaison vers l'avant du masque. Pour faire l'ajustement, desserrer le bouton extérieur droit d'ajustement de tension, ensuite pousser vers le haut sur le taquet du bras d'ajustement et le déplacer à la position voulu. Resserrer le bouton d'ajustement de tension.

Remplacement des écrans de protection extérieur et intérieur

Avertissement ! Ne jamais utiliser les cellules à l'obscurcissement automatique sans installer correctement les écrans de protection intérieur et extérieur. Les éclaboussures de soudage endommageront les cellules et annulent la garantie.

1. Extérieur/intérieur - Pour enlever l'un ou l'autre des écrans de protection, placer le masque face sur une table et retirer la cassette intégrant le fi lire. Pour enlever cet ensemble, pousser vers le bas sur les clips de retenue et pousser vers le haut les clips supérieurs. Ensuite, soulever l'ensemble et le séparer du masque. Enlever alors le verre extérieur en poussant vers le masque de soudage. Enlever le joint étanche de l'écran et l'installer sur le nouvel (Au cours de la réinstallation de l'écran, s'assurer d'orienter la surface lisse de ce joint étanche vers l'avant du masque de soudage.) Réinstaller la cassette en inversant l'ordre de cette procédure.
2. Intérieur - Pour remplacer l'écran intérieur, dissocier le fi litre de la cassette en poussant vers haut sur les deux taquets de retenue supérieurs pour libérer ensuite le fi litre. Enlever l'écran en le faisant glisser par l'un des côtés. Mettre en place un nouveau et réinstaller l'ensemble dans le masque de soudage en inversant l'ordre de cette procédure.

Entretien - Nettoyage

Le masque de soudage nécessite peu d'entretien. Toutefois, pour en tirer le meilleur service, nous recommandons de le nettoyer après usage. Mouiller un tissu doux à l'aide d'une solution d'eau et de savon doux et essuyer l'écran extérieur. Laisser sécher à l'air libre. De temps à autre, la surface du fi lire et les capteurs devraient être nettoyés en les essuyant au moyen d'un tissu doux et sec. (Ne jamais utiliser de solvants ou de détergents abrasifs. Ne pas immerger l'ensemble cellule dans l'eau).

Dépannage

Symptôme

Solution

Le fi ltre ne s'obscurcit pas après mise Vérifi er si les piles sont en bon état et si elles sont sous tension installées correctement. Vérifi er aussi l'état des surfaces et des contacts des piles et nettoyer, s'il est nécessaire. Vérifi er s'il y a bon contact aux bornes des piles et ajuster, s'il est nécessaire. Cette action s'impose surtout e si le masque de soudage a fait l'objet d'une chute.

Le fi ltre ne s'obscurcit pas au cours Arrêter le soudage immédiatement : s'assurer de mettre du soudage en tension (Marche) le fi ltre. Pour les versions variables, reprendre le réglage de sensibilité. Vérifi er également l'état de l'écran extérieur. Nettoyer les capteurs optiques du fi ltre. Assurez vous que l'angle entre les capteurs et u l'arc de soudage n'est pas supérieur à 45°. Cela pourrait empêcher la lumière de l'arc d'agir sur les capteurs du fi ltre.

Le filtre reste sombre après le soudage et en l'absence de l'arc

Régler la précision de la sensibilité par des réglages fi ns du potentiomètre en le tournant vers le réglage "min". Dans les conditions de lumière excessive, il peut être nécessaire de réduire les niveaux de lumière ambiante.

laCertaines parties du filtre d'obscurcissement automatique ne passent pas au sombre, des lignes nettes séparent les zones claires et sombres.

Changement ou vacillement - le fi ltre passe au sombre ensuite au clair en présence de l'arc de soudage.

nt Arrêter le soudage immédiatement : suite à la chute du masque de soudage. Les éclaboussures de soudage tombées sur le filtre peuvent aussi causer des fissures. (Il faut remplacer la cellule ; la garantie ne couvre pas les fi ltres fi ssurés).

Une zone plus claire apparaît dans les coins et sur les bords

Revoir les consignes de sensibilité et augmenter sensibilité si possible. S'assurer que les capteurs font face à la lumière de l'arc sans obstruction. Vérifi er l'état de l'écran extérieur qui doit être propre et sans éclaboussure.

Si l'angle du regard varie lorsque le :

Ceci est lié à l'angle de vision entre le regard de l'utilisateur et le filtre. L'angle optimal est de 90°, il titre est activé, des variations de teinte sur les bords peuvent être normal qui ne représente aucun danger pour la sécurité.

perceptibles. Ceci est un phénomène

Liste de contrôle du masque WELDING LEGEND (CHAMELEON 3V0)

Contrôlez soigneusement la qualité de votre masque de soudage et assurez-vous que toutes les pièces correspondantes ont été livrées.

Si certaines pièces sont manquantes, contactez votre revendeur.

Ensemble masque de soudage complet :

• Masque
• Cellule fi ltrante
• Ecran de protection extérieur et écran de protection intérieur
• Serre-tête
• Bandeau de sudation
• Coussin de confort
• Support de ressort de la cellule
• 2 écrans de protection
  extérieurs de rechange
• 1 écran de protection intérieurs de rechange
• Instructions utilisateur

masque WELDING LEGEND (CHAMELEON 3V0) été de votre masque de soudage et assurez-vous antes ont été livrées. antes, contactez votre revendeur. complet : et écran de protection intérieur Liste des pièces WELDING LEGEND Description 1 - Joint 2 - Ecran de protectio 3 - Ecran de protectio 4 - Serre-tête 5 - Kit de réglage 6 - Bandeau anti-tran 7 - Crochets 8 - Support de cellule 9 - Coussin de confo 10 - Cellule V0 Cat. N° WELDING LEGEND (CHAMELEON 3V0)48 W000377928

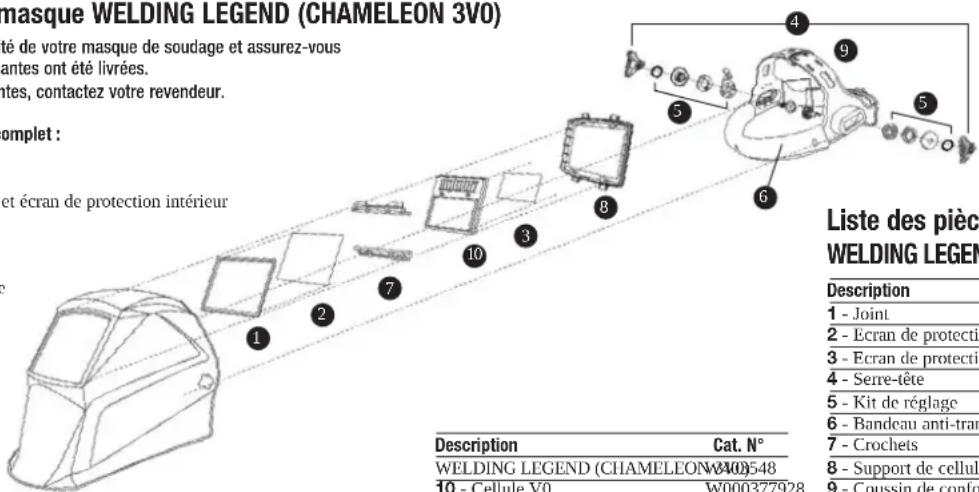

Liste des pièces du masque WELDING LEGEND (CHAMELEON 3V0)

Description	Cat. N°
1 - Joint	W000261985
2 - Ecran de protection extérieur	W000261983
3 - Ecran de protection intérieur	W000335163
4 - Serre-tête	W000261986
5 - Kit de réglage	W000261987
6 - Bandeau anti-transpiration	W000261999
7 - Crochets	W000261990
8 - Support de cellule	W000261989
9 - Coussin de confort	W000261991

Travaux courants de soudage à l'électrode et MIG/MAG
