Marque	James
Modèle	VP 20 M
Type de produit	Ventilateur sur pied
Dimensions (hauteur réglable)	Environ 1,2 m à 1,5 m
Diamètre du socle	Environ 35 cm
Diamètre de la grille	Environ 40 cm
Poids	Environ 4,5 kg
Alimentation	Secteur 220-240 V, 50 Hz
Puissance nominale	50 W (estimation)
Nombre de vitesses	4 positions (0-1-2-3)
Oscillation	Oui, commandée par une molette
Réglage de hauteur	Oui, par molette
Inclinaison	Oui, réglable verticalement
Matériau principal	Plastique
Sécurité	Fiche polarisée ; ne pas utiliser près d’une fenêtre ni insérer d’objets dans la grille
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un détergent doux et un chiffon humide ; éviter l’eau dans le moteur
Pièces détachées et réparabilité	Grilles et pales amovibles pour entretien ; pour pièces de rechange, contacter le service client
Informations générales	Notice disponible en plusieurs langues sur demande

FOIRE AUX QUESTIONS - VP 20 M James

Comment assembler le ventilateur James VP 20 M ?

Vissez la colonne à la base à l'aide des 4 vis fournies. Ensuite, dévissez et retirez la colonne intérieure, glissez le cache-base sur la colonne jusqu'à ce qu'il s'emboîte sur la base, puis revissez la colonne intérieure et serrez le collier de fixation.

Comment monter les pales et les grilles ?

Dévissez l'écrou de fixation des pales (sens horaire) et l'écrou de la grille arrière (sens antihoraire). Placez la grille arrière (poignée vers le haut), serrez son écrou. Enfilez les pales sur l'axe jusqu'au bouton de retenue, puis serrez l'écrou des pales (sens antihoraire). Enfin, fixez la grille avant sur la grille arrière à l'aide des clips et du tournevis.

Comment régler la vitesse du ventilateur ?

Appuyez sur les boutons de commande pour choisir parmi 4 positions : 0 (arrêt), 1 (faible), 2 (moyenne), 3 (forte).

Comment faire osciller le ventilateur ?

Pour activer l'oscillation, poussez la molette de contrôle d'oscillation ; pour l'arrêter, tirez-la.

Comment régler la hauteur du ventilateur ?

Desserrez le collier de réglage de hauteur, ajustez doucement la tige inférieure à la hauteur désirée, puis resserrez le collier.

Comment incliner le flux d'air vers le haut ou le bas ?

Desserrez la molette d'inclinaison, inclinez la tête du ventilateur à l'angle souhaité, puis resserrez la molette.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant le nettoyage. Nettoyez les parties en plastique avec un détergent doux et une éponge ou un chiffon humide. Rincez soigneusement avec de l'eau propre et évitez toute pénétration d'eau dans le moteur.

Que signifie la position 0 sur le ventilateur ?

La position 0 correspond à l'arrêt complet du ventilateur. Aucune vitesse n'est activée.

Puis-je utiliser le ventilateur dans une salle de bain ?

Non, le ventilateur n'est pas conçu pour être utilisé dans une fenêtre ou un environnement humide. L'humidité peut provoquer un risque électrique.

Que faire si le ventilateur oscille de manière irrégulière ?

Vérifiez que le ventilateur est posé sur une surface stable et que la molette d'oscillation est bien enfoncée. Si le problème persiste, assurez-vous que les grilles et les pales sont correctement montées et que rien n'obstrue la rotation.

MODE D'EMPLOI VP 20 M James

JAMES

Manual de Usuario

VENTILADOR DE PIE

MODELO: VP 20 BK / VP 20 M

ATENCIÓN

Lea atentamente las Reglas de Seguridad e Instrucciones.

ADVERTENCIA

1. No deje el ventilador desatendido mientras esté funcionando.
2. Para reducir el riesgo de incendio o electrochoque, no utilice este ventilador con un mecanismo electrónico de control de velocidad.
3. Este dispositivo tiene una clavija polarizada (un conector es más ancho que el otro). Para reducir el riesgo de electrochoque, esta clavija está diseñada para caber en un tomacorriente polarizado solo de una manera. Si la clavija no cabe completamente en el tomacorriente, de vuelta a la clavija. Si a pesar de ello todavía no cabe, contacte un electricista calificado. No intente evitar este dispositivo de seguridad.

REGLAS DE SEGURIDAD

1. Nunca meta los dedos, lápices o cualquier otro objeto extraño a través de la malla cuando el ventilador esté en funcionamiento.
2. Desconecte el ventilador cuando lo traslade de un lugar a otro.
3. Desconecte el ventilador cuando va a sacar las mallas para la limpieza.
4. Coloque el ventilador sobre una superficie estable para que no vuelque.
5. NO UTILICE el ventilador en la ventana, la lluvia puede provocar un riesgo eléctrico.

ENSAMBLADO DE LA BASE Y LA COLUMN

1. Atornille la columna a la base. Para hacerlo utilice 4 tornillos como lo demuestra la imagen.
2. Desatornille y retire la columna interna.
3. Deslice la cubierta de la base por la columna hasta que encastre sobre la base.
4. Retire la columna interna y vuelva a atornillar / ajustar el cuello de extensión.

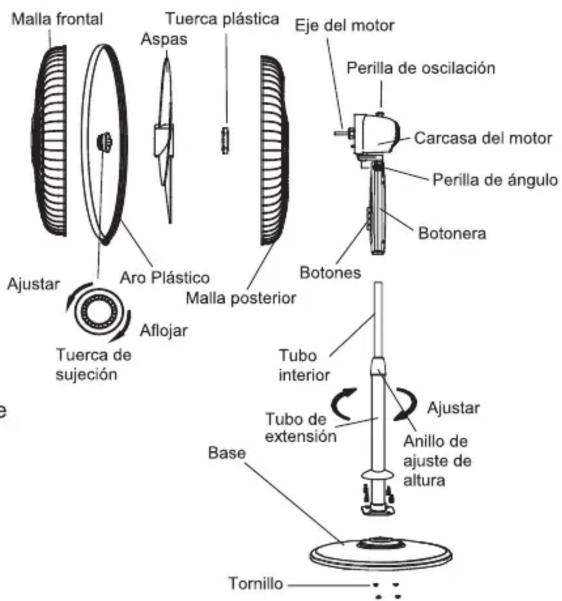

INSTRUCCIONES DE MONTAJE

1. Destornille la tuerca de sujeción de las aspas en el sentido del reloj y la tuerca de sujeción de la parilla posterior en el sentido contrario del reloj y sáquelas.
2. Coloque la parilla posterior en posición correcta con la agarradera hacia arriba.
3. Atornille con fuerza la tuerca de sujeción de la parilla posterior.
4. Coloque las aspas sobre el eje del motor hasta alcanzar el botón de retención.
5. Atornille la tuerca de sujeción sobre el eje del motor en el sentido contrario del reloj.
6. Destornille el tornillo de ajuste que se encuentra sobre la malla posterior. Coloque la malla frontal sobre la malla posterior con los pequeños orificios hacia arriba emparejados para pasar el tornillo de ajuste. Fije las dos mallas utilizando las grampas de sujeción y luego atornille y apriete el tornillo de ajuste con un destornillador.

Diagram of a mechanical press or stamping device with a cylindrical base and downward arrow indicating motion (no text or symbols)

INSTRUCCIONES DE USO

1. Para que el ventilador empiece / deje de oscilar, empuje / saque la perilla de control de oscilación.
2. Para ajustar el flujo de aire hacia arriba o abajo, afloje la perilla de ajuste de inclinación y arregle el ángulo vertical según desee.

Luego ajuste de nuevo la perilla.

1. Para ajustar la altura del ventilador, afloje el anillo de ajuste de altura y con cuidado suba o baje el tubo interior y luego ajuste de nuevo el anillo.
2. Regule la velocidad presionando los botones (4 posiciones: 0-1-2-3).
3. Enchufe el cable de alimentación en el tomacorriente.

LIMPIEZA

1. Antes de limpiar el ventilador no olvide desenchufar el cable de alimentación.
2. Las partes plásticas deben limpiarse con un detergente suave y una esponja o paño húmedo. Luego elimine cuidadosamente la película de detergente con agua limpia.
3. No deje que entre agua dentro del motor.
