COLORado Solo Bar 4 - Lampe Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lampe LED
Nombre de LEDs	4
Couleurs disponibles	RGBW (Rouge, Vert, Bleu, Blanc)
Puissance	100 W
Modes de fonctionnement	Automatique, DMX, Maître/esclave
Dimensions	1000 x 100 x 100 mm
Poids	3,5 kg
Utilisation	Événements, concerts, installations scéniques
Maintenance	Nettoyage régulier des lentilles, vérification des connexions électriques
Sécurité	Utiliser uniquement avec une alimentation appropriée, éviter l'exposition à l'eau
Garantie	2 ans

FOIRE AUX QUESTIONS - COLORado Solo Bar 4 Chauvet

Comment puis-je allumer la Chauvet COLORado Solo Bar 4 ?

Assurez-vous que le câble d'alimentation est correctement branché et que l'interrupteur d'alimentation est activé. Appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Que faire si la lumière ne s'allume pas ?

Vérifiez d'abord si la prise électrique fonctionne. Testez avec un autre appareil. Si la prise fonctionne, vérifiez le câble d'alimentation pour des dommages et assurez-vous que l'interrupteur est bien activé.

Comment régler la couleur de la lumière ?

Utilisez le panneau de contrôle ou le logiciel de contrôle DMX pour sélectionner la couleur souhaitée. Vous pouvez également utiliser les préréglages de couleur intégrés.

Comment réinitialiser la Chauvet COLORado Solo Bar 4 ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton de menu tout en le rallumant. Cela réinitialisera les paramètres aux valeurs par défaut.

Puis-je utiliser plusieurs Chauvet COLORado Solo Bar 4 ensemble ?

Oui, vous pouvez connecter plusieurs unités en DMX pour les contrôler simultanément. Assurez-vous de les configurer avec des adresses DMX différentes.

Comment nettoyer la Chauvet COLORado Solo Bar 4 ?

Utilisez un chiffon doux et sec pour nettoyer la surface de l'appareil. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager la finition.

Quel type de support puis-je utiliser pour monter la Chauvet COLORado Solo Bar 4 ?

Vous pouvez utiliser des supports de montage standard compatibles avec les barres LED. Assurez-vous qu'ils sont suffisamment solides pour supporter le poids de l'appareil.

Quelles sont les dimensions de la Chauvet COLORado Solo Bar 4 ?

Les dimensions de l'appareil sont de 1000 mm x 100 mm x 120 mm.

Comment savoir si la Chauvet COLORado Solo Bar 4 nécessite une mise à jour du firmware ?

Vérifiez régulièrement le site web de Chauvet pour les mises à jour de firmware. Vous pouvez également consulter le manuel d'utilisation pour des instructions spécifiques.

Où puis-je trouver le manuel d'utilisation de la Chauvet COLORado Solo Bar 4 ?

Le manuel d'utilisation est disponible sur le site web de Chauvet dans la section support ou téléchargement.

MODE D'EMPLOI COLORado Solo Bar 4 Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de COLORado Solo Bar 4.

• Le luminaire est destiné uniquement à un usage professionnel.
• Le luminaire doit être positionné de sorte qu'il n'y ait pas de regard prolongé dans le luminaire à une distance inférieure à 7,5 pieds (2,3 m).
• Si le câble flexible externe ou le cordon de ce luminaire est endommagé, il doit être remplacé par un cordon spécial ou un cordon disponible exclusivement chez le fabricant ou son prestataire de services.
• La source lumineuse contenue dans ce luminaire ne doit être remplacée que par le fabricant, son prestataire de services ou une personne qualifiée similaire.

- ATTENTION :

• Le boîtier de ce produit peut être chaud lorsqu'il fonctionne. Montez ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.
• Lors du transfert d'un produit à partir d'environnements à température extrême (par exemple, un camion froid vers une salle de réception chaude et humide), de la condensation peut se former sur les composants électroniques internes du produit. Pour éviter de provoquer une panne, laissez le produit s'acclimater complètement au milieu environnant avant de le brancher.
• La lumière clignotante est connue pour déclencher des crises d'épilepsie. L'utilisateur doit se conformer aux lois locales concernant la notification de l'utilisation du stroboscope.

• TOUJOURS :

• Débrancher avant de nettoyer le produit.
• Lors de l'utilisation d'un produit classé IP65 dans un environnement extérieur, utiliser un câble d'alimentation et de données classé IP65 (ou supérieur).
• Remplacer et sécuriser les couvercles de protection classés IP sur tous les ports d'alimentation, de données, USB ou autres lorsqu'ils ne sont pas utilisés.
• Utiliser un câble de sécurité lors du montage de ce produit en hauteur.
• Brancher ce produit à un circuit relié à la terre et protégé.

N E P A S :

• Ouvrir ce produit. Il ne contient aucune pièce réparable par l'utilisateur.
• Regarder la source lumineuse lorsque le produit est allumé.
• Laisser de matériau inflammable à moins de 50 cm de ce produit lorsqu'il fonctionne ou s'il est branché.
• Brancher ce produit à un variateur ou à un rhéostat.
  • Utiliser ce produit si le boîtier, les lentilles, ou les câbles semblent endommagés.
• Immerger ce produit (respecter les normes pour l'indice IP publié). Le fonctionnement extérieur temporaire est correct.

• Installer de manière permanente dans des endroits avec des conditions environnementales extrêmes. Cela inclut, mais sans toutefois s'y limiter à :

• Exposition à un environnement marin/salin (à moins de 3 miles d'une étendue d'eau salée).

• Emplacements où les températures normales dépassent les plages de températures indiquées dans ce manuel.
• Emplacements susceptibles d'être inondés ou d'être ensevelis sous la neige.
• Autres zones où le produit sera soumis à des radiations extrêmes ou à des substances caustiques.

- Utiliser UNIQUEMENT le support de suspension/montage pour transporter ce produit.

• La température ambiante maximale est de 113 °F (45 °C). Ne faites pas fonctionner ce produit à des températures plus élevées.
• La température minimale de démarrage est de -4 °F (-20 °C). Ne faites pas démarrer ce produit à des températures plus basses.
• La température ambiante minimale est de -22^ (-30 ^ ). Ne faites pas fonctionner ce produit à des températures plus basses.

- Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.

- En cas de problème de fonctionnement grave, arrêter immédiatement de l'utiliser.

Déclaration de conformité à la FCC

Cet appareil est conforme à la partie 15, partie B des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles et
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère des utilisations et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté afin d'obtenir de l'aide.

Tout changement ou modification non expressément approuvé(e) par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

Avertissement d'exposition aux fréquences radio pour l'Amérique du Nord et l'Australie

Attention ! Cet équipement est conforme aux limites d'exposition aux rayonnements de la FCC établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et l'utilisateur. Cet émetteur ne doit pas être co-localisé ou fonctionner conjointement à toute autre antenne ou émetteur.

Connexion du signal de commande : Ligne DMX

• Le produit dispose de prises XLR pour l'entrée et la sortie DMX.
• Avis : Ce circuit de commande est isolé et appartient au port de données de classe 2.
• Le circuit de commande présente un courant de fuite cumulé inférieur à 3,5 mA.

Contenu de la boîte

• COLORado Solo Bar 4
• Cordon d'alimentation Seetronic Powerkon IP65
- Support oméga avec matériel de montage
- Filtre 50/50, filtre Cyc, filtre furtif, Filtre de protection transparent (installé)

• Court pieds d'accessoires à montage
• Écran anti-éblouissement
• Guide de référence rapide

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement

Il est possible de raccorder les produits COLORado Solo Bar 4. Voir le tableau ci-dessous pour le tirage actuel à chaque tension et fréquence:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Tirage actuel	3,79 A	3,11 A	1,80 A	1,63 A	1,57 A

Ne jamais dépasser 12 A sur un seul circuit. Les câbles d'alimentation peuvent être achetés séparément.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de sécurité. Utilisez au moins deux points de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir le gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

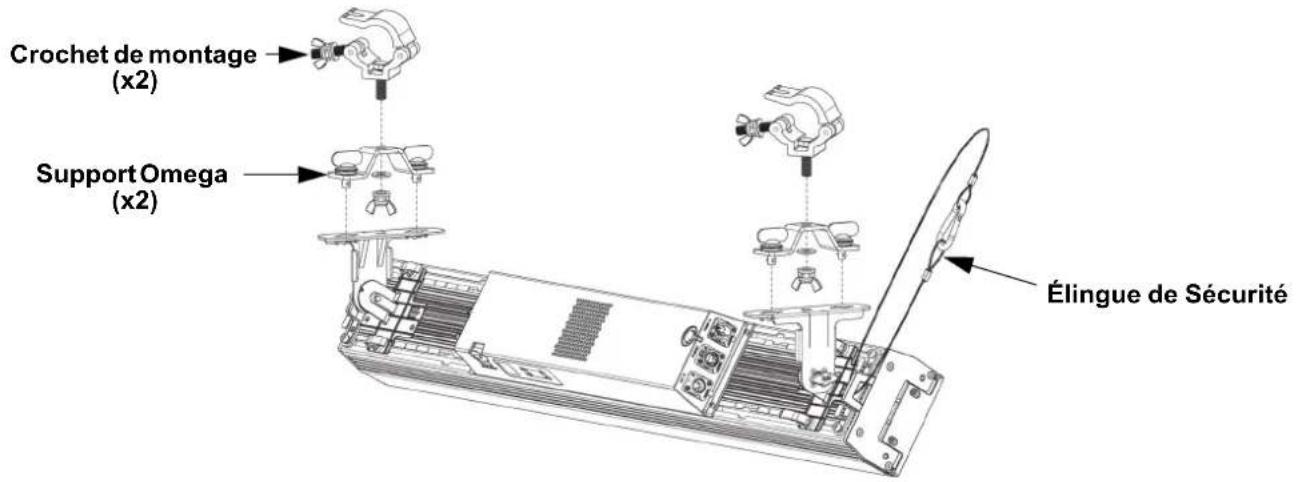

Schéma de Montage de l'Appareil

Crochet de montage (x2) Support Omega (x2) Élingue de Sécurité

Rotation des étriers

Pour faire pivoter les étriers et les rendre moins visibles dans les applications de montage :

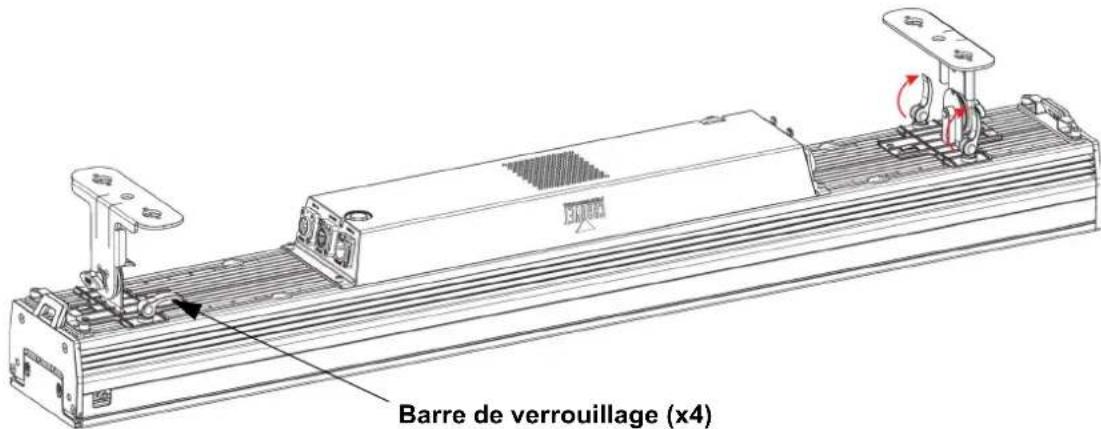

Barre de verrouillage (x4)

1. Ouvrez les barres de verrouillage.

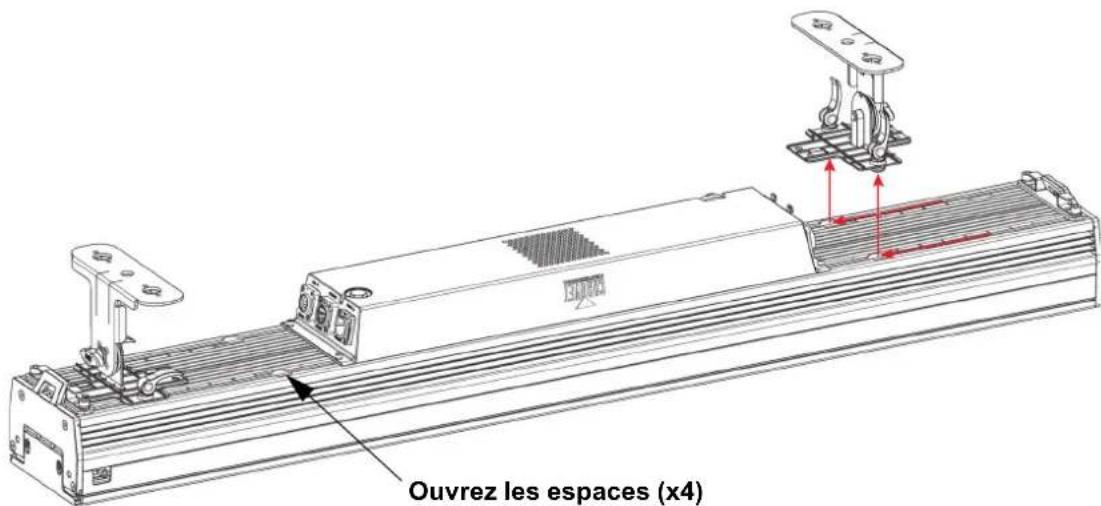

Ouvrez les espaces (x4)

1. Faites glisser l'ensemble étrier le long des rails jusqu'aux espaces ouverts et retirez-le.

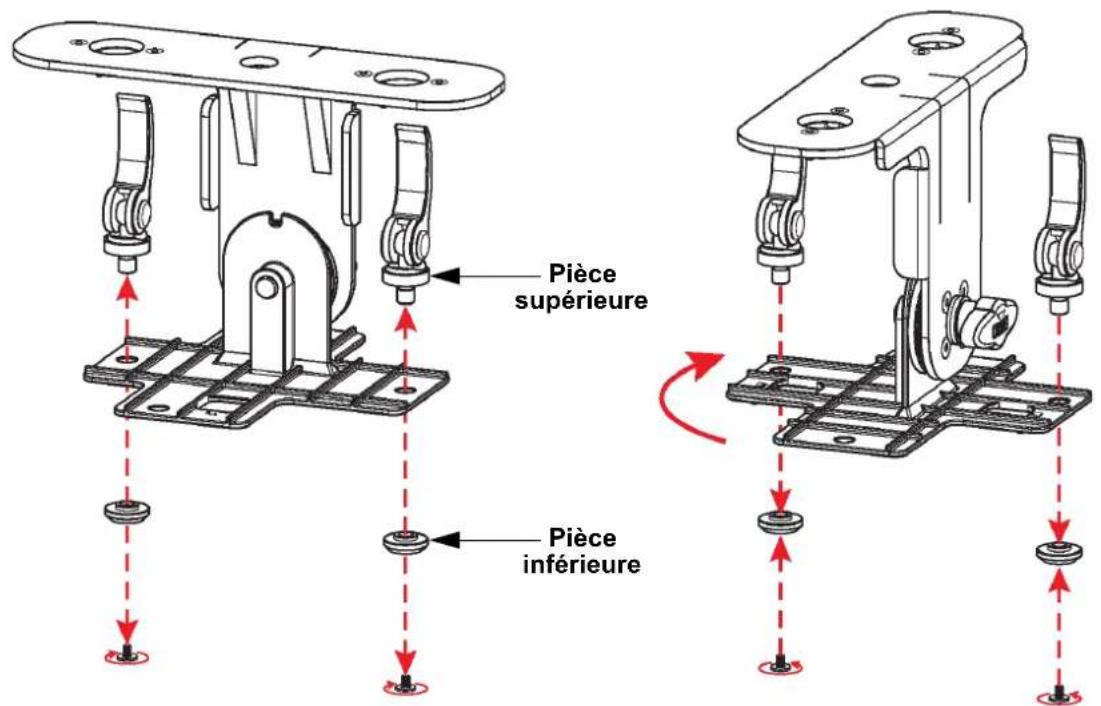

Pièce supérieure Pièce inférieure

1. Désinstallez les barres de verrouillage en retirant chacune une vis et en séparant les pièces inférieures.

2. Installez les barres de verrouillage dans les trous alternés :

a. Insérez les pièces supérieures.
b. Fixez les pièces inférieures de l'autre côté.
c. Fixez avec les vis.

1. Tournez l'ensemble étrier de 90°.

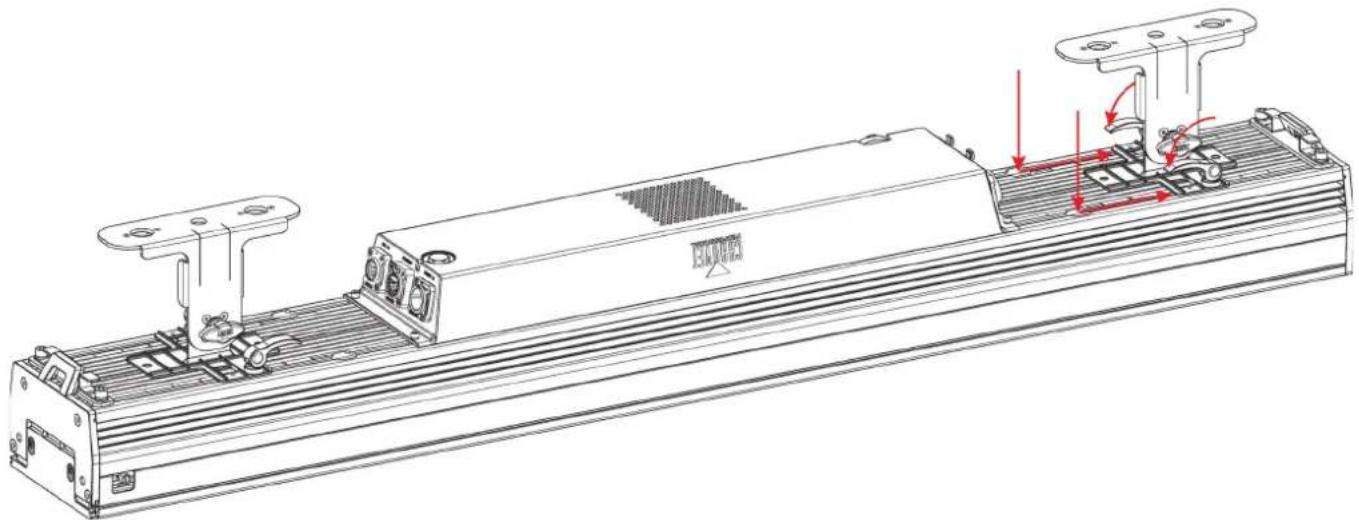

1. Insérez les pièces inférieures de la barre de verrouillage dans les espaces ouverts des rails et faites-les glisser jusqu'à la position souhaitée.
2. Fermez les barres de verrouillage.

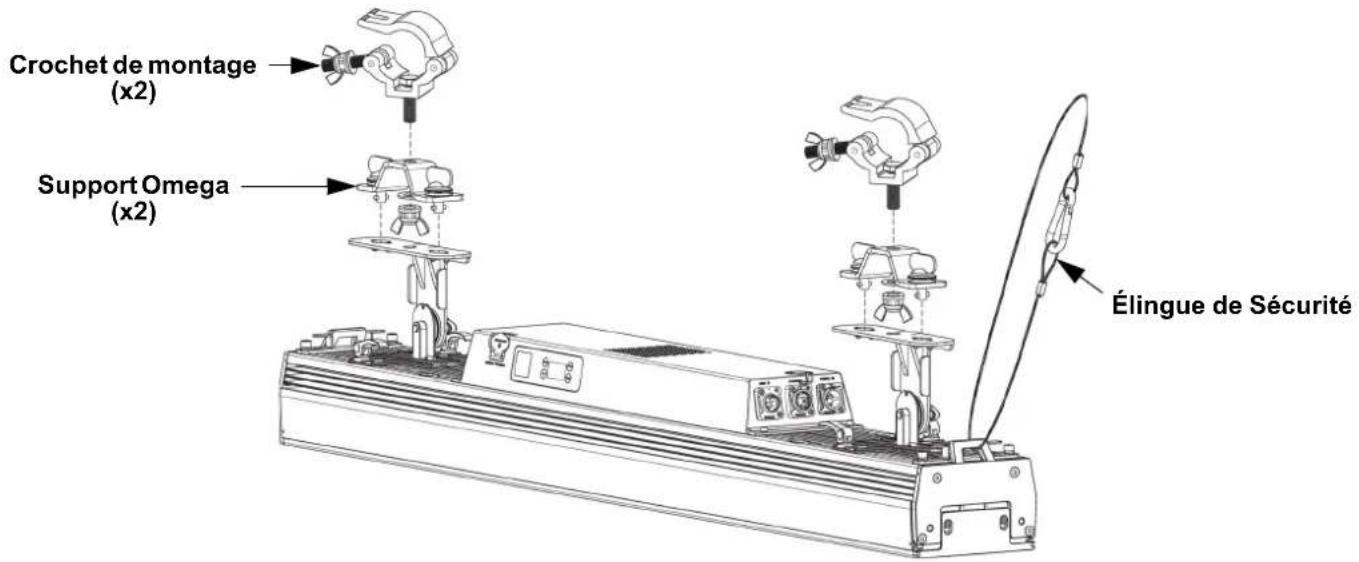

Schéma de montage de l'étrier tourné

Crochet de montage (x2) Support Omega (x2) Élingue de Sécurité

Panneau de commande description

Bouton Fonction
	Pour quitter le menu ou la fonction en cours
	Pour activer le menu actuellement affiché ou définir la valeur actuellement sélectionnée dans la fonction sélectionnée
	Pour remonter dans la liste du menu ou augmenter la valeur numérique dans une fonction
	Pour descendre dans la liste du menu ou baisser la valeur numérique dans une fonction
