FOIRE AUX QUESTIONS - VLF828 SANUS

Comment installer le SANUS VLF828 sur un mur ?

Pour installer le SANUS VLF828, commencez par localiser les montants dans le mur à l'aide d'un détecteur de montants. Fixez le support mural en utilisant les vis fournies et assurez-vous qu'il est de niveau avant de serrer complètement les vis.

Quels types de téléviseurs sont compatibles avec le SANUS VLF828 ?

Le SANUS VLF828 est compatible avec les téléviseurs de 32 à 70 pouces et peut supporter un poids maximum de 34 kg.

Comment régler l'inclinaison du SANUS VLF828 ?

Pour régler l'inclinaison, utilisez la molette de réglage située sur le support. Tournez-la dans le sens des aiguilles d'une montre pour incliner le téléviseur vers l'arrière et dans le sens inverse pour l'incliner vers l'avant.

Le SANUS VLF828 peut-il être utilisé sur tous les types de murs ?

Le SANUS VLF828 peut être installé sur des murs en bois, en béton ou en briques. Assurez-vous d'utiliser les chevilles appropriées pour le type de mur que vous avez.

Comment cacher les câbles avec le SANUS VLF828 ?

Le SANUS VLF828 est conçu avec un système de gestion des câbles qui vous permet de dissimuler les câbles derrière le téléviseur. Utilisez les attaches fournies pour maintenir les câbles en place et éviter tout enchevêtrement.

Que faire si le téléviseur n'est pas de niveau après installation ?

Si le téléviseur n'est pas de niveau, vérifiez que le support mural est bien fixé et que toutes les vis sont serrées. Utilisez un niveau à bulle pour confirmer et ajustez les réglages si nécessaire.

Où trouver le manuel d'utilisation du SANUS VLF828 ?

Le manuel d'utilisation du SANUS VLF828 peut être téléchargé sur le site officiel de SANUS dans la section 'Support' ou 'Téléchargements'.

Y a-t-il une garantie pour le SANUS VLF828 ?

Oui, le SANUS VLF828 est couvert par une garantie limitée de 5 ans. Conservez votre preuve d'achat pour toute réclamation de garantie.

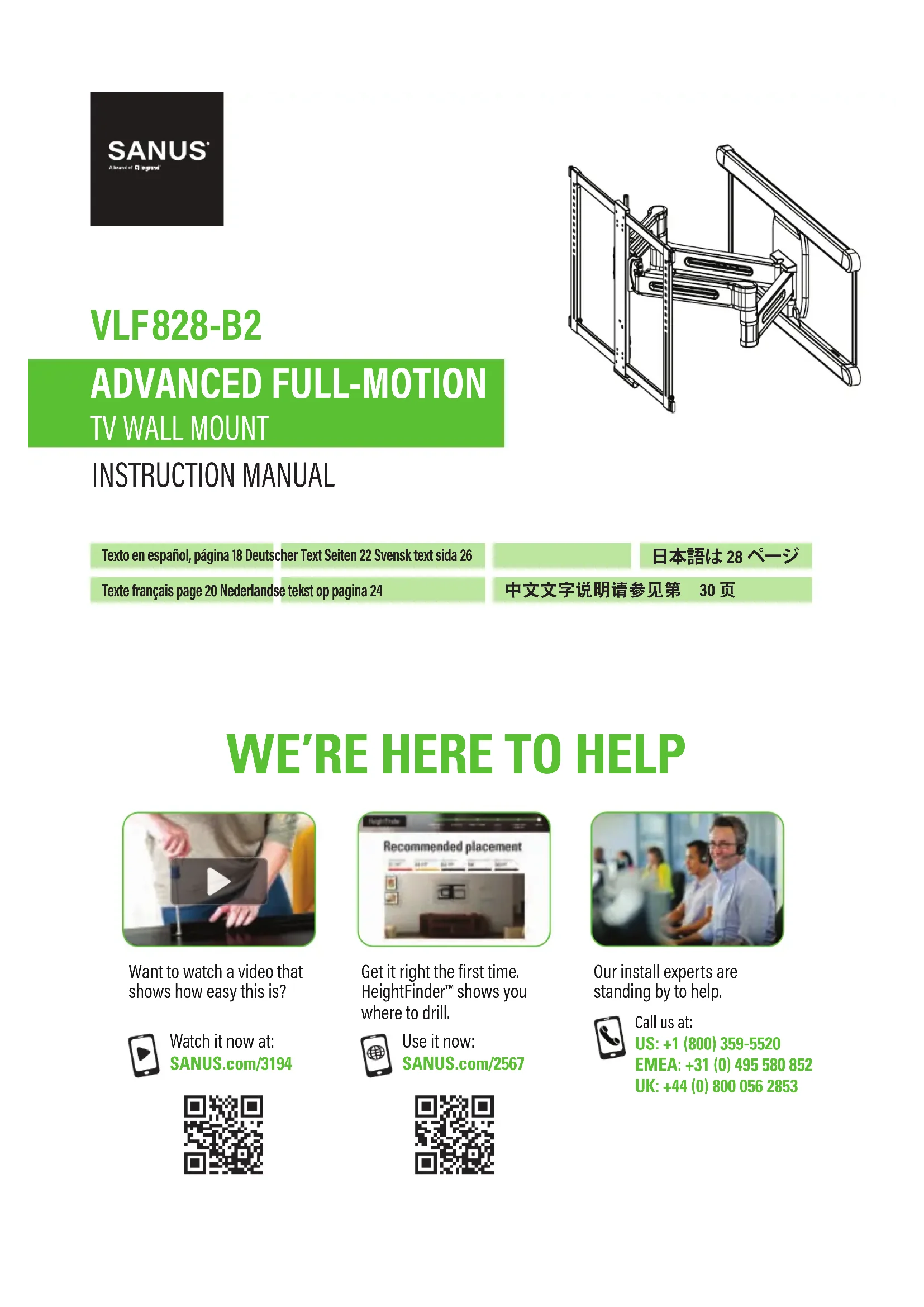

MODE D'EMPLOI VLF828 SANUS

Avant de commencer, assurons-nous que ce support vous convient parfaitement!

1 Votre téléviseur pèse-t-il plus de 56,6 kg (125 lb) avec les accessoires?

2 De quoi est fait le mur?

ATTENTION!

NE PAS fixer sur unecloisonsèche seule

Non - Parfait!

Oui – Ce support n'est PAS compatible. Rendez-vous sur Standard AV.com ou appelez le

US: [phone] | EMEA: [phone] | UK: [phone]. pour trouver un support compatible.

Béton coulé ou blocs de béton?

Vous avez des doutes?

Contactez le service à la clientèle

3 Avez-vous tous les outils requis?

Ruban à mesurer ForetForet

Tournevis

Perceuse électrique MarteauClé à douille

4 Vous êtes prêt à commencer?

Veuillez lire au complet ces instructions pour vous assurer d'être à l'aise avec ce processus d'installation facile. Veuillez également consulter le manuel du propriétaire de votre téléviseur pour savoir si son installation présente des exigences particulières.

Si vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l'installation, du montage ou de l'utilisation de ce produit, veuillez contacter le service à la clientèle.

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels !

• Ce produit est conçu pour une utilisation sur des montants porteurs en bois, des murs en béton solide et en bloc de béton - Ne l'installez PAS seul sur une cloison sèche.
• Le mur doit pouvoir supporter cinq fois le poids total du téléviseur et du support.
• N'utilisez pas ce produit à d'autres fins que celles spécifiées par le fabricant.
• Le fabricant n'est pas responsable des blessures ou des dommages causés par une mauvaise utilisation ou un montage incorrect.

Dimensions

Voir à la page 3

Avant de commencer

Retirez le socle de votre téléviseur ... s'il est installé bien sûr.

Installez tout accessoire que vous prévoyez d'ajouter à votre téléviseur.

Vérifiez les manuels d'installation de tous les accessoires pour savoir si vous devez les INSTALLER AVANT de monter votre téléviseur.

Protégez la face de votre téléviseur lorsque vous la poserez vers le bas pour l'installation.

Pièces et quincaillerie fournies

Voir à la page 4

AVERTISSEMENT : Ce produit contient de petites pièces qui peuvent représenter un risque d'étouffement si elles sont avalées.

Avant de commencer l'assemblage, assurez-vous qu'il ne manque aucune pièce et qu'elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le service à la clientèle et non le détaillant. N'utilisez jamais de pièces endommagées !

REMARQUE : Les pièces fournies ne doivent pas nécessairement être toutes utilisées.

ÉTAPE 1 Fixez le support de montage au téléviseur

Voir à la page 5

1-1 Sélectionnez le diamètre des vis pour le téléviseur

Votre téléviseur ne prend en charge qu'une seule taille de vis. REMARQUE : Utilisez l'entretoise destinée aux téléviseurs à dos plat fournie avec le téléviseur.

1-2 Sélectionnez la longueur des vis pour le téléviseur

Si l'arrière du téléviseur est plat ET vous souhaitez placer votre téléviseur plus près du mur, utilisez les vis les plus courtes.

Les entretoises et les vis les plus longues sont fournies pour :

• Les téléviseurs dont l'arrière est rond/irrégulier
• Les téléviseurs équipés de trous de montage intégrés
• Ajouter l'espace nécessaire pour les câbles

ATTENTION

Assurez-vous que la longueur du filetage de la vis ou de la combinaison vis/entretoise est correcte.

- Si elle est insuffisante, il sera impossible de maintenir le téléviseur. - Si elle est excessive, le téléviseur sera endommagé.

1 Desserrez les quatre vis Ⓐ.

2 Alignez-le avec le modèle de trou de montage de votre téléviseur (VESA).

3 REMARQUE : la languette de suspension Ⓗ est orientée vers le HAUT de votre téléviseur.

4 ! ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! N'utilisez PAS d'outils électriques pour cette étape.

Serrez les vis A et 01 juste assez pour fixer la patte de fixation au téléviseur. Ne serrez PAS trop les vis.

ÉTAPE 2A Fixez la plaque murale au mur - Option montants en bois

Voir à la page 8

ATTENTION :Évitez les risques de blessures corporelles ou de dommages matériels !

- L'épaisseur du revêtement de cloison sèche qui recouvre le mur ne doit pas excéder 16 mm (5/8 po). - Taille minimum des montants en bois : nominale 51 x 102 mm (2 x 4 po), habituelle 38 x 89 mm (1½ x 3½ po).

- Espace horizontal minimum entre les fixations : 40,6 cm (16 po). • Le centre des montants doit être vérifié.

IMPORTANT : Assurez-vous de percer au centre du montant.

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! Une utilisation inadéquate peut réduire la force de rétention du boulon tire-fond 07. Ne pas trop serrer les boulons tire-fond 07. Serrez les boulons uniquement jusqu'à ce qu'ils soient contre la plaque murale 06.

Passez à l'ÉTAPE 3, PAGE 10

ÉTAPE 2B Fixez la plaque murale au mur - Option béton solide ou bloc de béton

Voir à la page 9

ATTENTION :Évitez les risques de blessures corporelles ou de dommages matériels !

- Montez l'ensemble de la plaque murale 06 directement sur la surface de béton. - Épaisseur minimale du béton solide : 203 mm (8 po).

- Dimension minimale du bloc de béton : 203 x 203 x 406 mm (8 x 8 x 16 po). - Pour les utilisations sur béton, le bras 09 (ÉTAPE 3) doit rester centré sur la plaque murale 06. Gardez ceci à l'esprit lors du choix de l'emplacement de la plaque murale.

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels !

Installez des boulons tire-fonds 07 dans les fentes telles qu'indiquées. Trois (3) boulons tire-fonds 07 en haut. Un (1) boulon tire-fond 07 au bas.

IMPORTANT : Prenez soin de ne jamais percer dans le mortier entre des blocs.

ATTENTION : Assurez-vous que les chevilles ne dépassent pas de la surface de béton.

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! Une utilisation inadéquate peut réduire la force de rétention du boulon tire-fond 07 Ne pas trop serrer les boulons tire-fond 07 Serrez les boulons uniquement jusqu'à ce qu'ils soient contre la plaque murale 06

ÉTAPE 3 Accrochez le téléviseur sur la plaque murale

Voir à la page 10

3.1 Fixez le bras à la plaque murale Ⓤ LOURD ! Vous aurez besoin de quelqu'un pour vous aider à cette étape.

2 ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! Pour LES UTILISATIONS SUR BÉTON : L'ensemble du bras 09 DOIT rester centré sur la plaque murale 06

REMARQUE : Pour les UTILISATIONS SUR DES MONTANTS EN BOIS, l'ensemble du bras 09 peut être glissé tout le long de la plaque murale 06 pour une orientation optimale de votre téléviseur -- cependant DOIT être positionné ENTRE les tire-fonds 07.

3 ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! Veillez toujours à ce que les deux vis de blocage Ⓦ soient serrées, afin que le bras 09 soit correctement fixé à la plaque murale 06

3.2 Installation du téléviseur sur le bras 📋 LOURD ! Vous aurez besoin de quelqu'un pour vous aider à cette étape.

2 ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! Veillez toujours à ce que la vis de blocage 10 soit serrée, afin que le téléviseur soit correctement fixé au bras 09

3 1. Desserrez la vis B. 2. Ajustez la poignée H suffisamment pour la saisir depuis l'avant de votre téléviseur. 3. Serrez la vis B.

Gestion des câbles

Voir à la page 13

IMPORTANT : Déployez complètement l'ensemble de bras 09 pour assurer suffisamment de jeu dans les câbles. 1. Faites glisser pour retirer les cache-câbles ①. 2. Acheminez vos câbles à travers l'ensemble de bras 09. 3. Remettez les cache-câbles sur les câbles.

Réglages du téléviseur

Voir à la page 14

POUR DÉPLACER VOTRE TÉLÉVISEUR

RÉGLAGE DU NIVEAU

ATTENTION: La vis 10 DOIT être desserée avant de tourner la vis L.

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! Veillez toujours à ce que la vis de blocage 10 soit serrée, afin que le téléviseur soit correctement fixé au bras.

RÉGLAGE DE L'INCLINAISON

Votre téléviseur doit se régler facilement lorsqu'il est déplacé, puis ne doit plus bouger. Si votre téléviseur est trop desserré ou trop serré, réglez manuellement le bouton de tension d'inclinaison.

REMARQUE : Une fois votre téléviseur en place, resserrez le bouton de tension d'inclinaison pour éviter tout mouvement non souhaité.

HAUTEUR DU TÉLÉVISEUR

1. Desserrez la vis Ⓐ. 2. Réglez la hauteur de votre téléviseur en tournant la poignée Ⓗ. 3. Repositionnez la poignée Ⓗ pour qu'elle soit alignée avec votre téléviseur. 4. Resserrez la vis Ⓐ.

DÉCALAGE LATÉRAL DU TÉLÉVISEUR 📍 LOURD ! Vous aurez besoin de quelqu'un pour vous aider à cette étape.

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! N'ajustez PAS la position du bras à partir du centre pour les utilisations sur béton.

Le bras 09 DOIT rester centré sur la plaque murale 06 pour toutes les utilisations sur béton !

Pour les utilisations sur des montants en bois UNIQUEMENT : 1. Retirez le téléviseur (voir à la PAGE 17), 2. Ouvrez les caches P, 3. Desserrez les vis de blocage S, 4. Faites glisser le bras 09 jusqu'à la position souhaitée. REMARQUE : L'ensemble de bras 09 DOIT être positionné ENTRE les tire-fonds 07, 5. Serrez les vis de blocage S, 6. ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! Veillez toujours à ce que les deux vis de blocage S soient serrées afin que le téléviseur soit correctement fixé à la plaque murale 06, 6. Replacez les bandes de recouvrement P et le téléviseur (voir l'ÉTAPE 3).

EXTENSION / RÉTRACTION - SEULEMENT SI NÉCESSAIRE

ATTENTION : NE retirez PAS les vis tournez-les simplement suffisamment pour un léger ajustement.

RETRAIT DU TÉLÉVISEUR 📍 LOURD ! Vous aurez besoin de quelqu'un pour vous aider à cette étape.
