TPE-N - équipements de mesure SAUTER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Appareil de mesure de température et de pression
Plage de mesure	Température : -20 à 50 °C, Pression : 0 à 10 bar
Précision	±0.5 °C pour la température, ±0.1 bar pour la pression
Utilisation	Idéal pour les applications industrielles et de laboratoire
Alimentation	Fonctionne sur batterie rechargeable
Maintenance	Vérification régulière de l'étalonnage recommandée
Sécurité	Utiliser dans des conditions environnementales appropriées
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - TPE-N SAUTER

Comment calibrer le SAUTER TPE-N ?

Pour calibrer le SAUTER TPE-N, suivez les instructions dans le manuel d'utilisation. Assurez-vous d'utiliser des étalons de référence appropriés pour garantir la précision.

Que faire si l'affichage du SAUTER TPE-N est flou ?

Si l'affichage est flou, vérifiez la propreté de l'écran. Utilisez un chiffon doux et sec pour nettoyer l'écran. Si le problème persiste, redémarrez l'appareil.

Comment changer les piles du SAUTER TPE-N ?

Pour changer les piles, ouvrez le compartiment des piles situé à l'arrière de l'appareil. Remplacez les anciennes piles par des nouvelles de type AA en respectant la polarité.

Pourquoi le SAUTER TPE-N ne s'allume pas ?

Si le SAUTER TPE-N ne s'allume pas, vérifiez d'abord si les piles sont correctement installées et chargées. Si nécessaire, remplacez les piles par des neuves.

Comment réinitialiser le SAUTER TPE-N ?

Pour réinitialiser le SAUTER TPE-N, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes.

Le SAUTER TPE-N affiche des valeurs incohérentes, que faire ?

Si vous constatez des valeurs incohérentes, essayez de recalibrer l'appareil. Assurez-vous également que l'appareil est utilisé dans les conditions appropriées mentionnées dans le manuel.

Comment nettoyer le SAUTER TPE-N ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier de l'appareil. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les surfaces.

Puis-je utiliser le SAUTER TPE-N dans des environnements humides ?

Le SAUTER TPE-N n'est pas conçu pour être utilisé dans des environnements humides. Il est recommandé de l'utiliser dans des conditions sèches pour éviter tout dommage.

Où trouver le manuel d'utilisation du SAUTER TPE-N ?

Le manuel d'utilisation peut être téléchargé sur le site web officiel de SAUTER ou en contactant le service client.

Quel est le délai de garantie pour le SAUTER TPE-N ?

Le SAUTER TPE-N est généralement couvert par une garantie de 2 ans. Vérifiez les conditions spécifiques dans le manuel d'utilisation ou sur le site web.

MODE D'EMPLOI TPE-N SAUTER

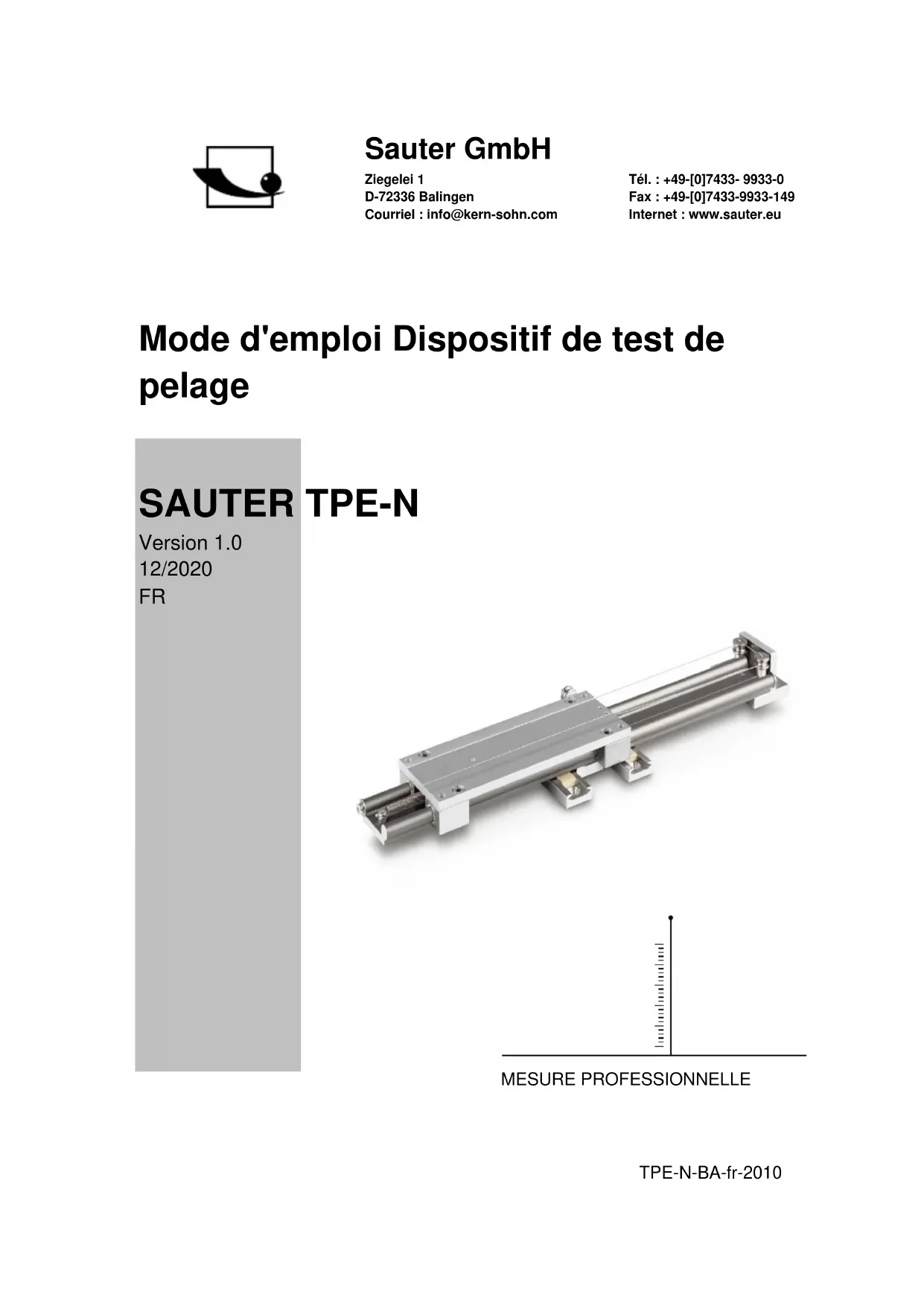

Mode d'emploi Dispositif de test de pelage

Mode d'emploi Dispositif de test de pelage

• Nous vous félicitons pour votre achat du banc d'essai SAUTER TPE-N. Nous espérons que vous apprécierez votre système de mesure de qualité avec sa large gamme de fonctions. S'il est utilisé correctement, ce produit de haute qualité vous donnera de nombreuses années de service. Pour toute question, souhait ou suggestion, nous sommes toujours à votre disposition. Table des matières : 1 Fixation du TPE-N sur un banc d'essai TVO-S 1000/2000 p. 3
• 2 Données techniques p. 5
• 3 Comment cela fonctionne p. 5
• 4 Maintenance p. 6
• 5 Étendue de la livraison TPE-N-BA-fr-2010-IR TPE-N-BA-fr-2010-IR3 1 Fixation du TPE-N sur un banc d'essai TVO-S 1000/2000 Afin de pouvoir fixer le TPE-N sur un banc d'essai TVO-S 1000/2000, vous devez effectuer les étapes suivantes en guise de préparation : p. 6

1.1 Montez les rails de roulement de la TPE-N en fonction du schéma de perçage de

la plaque de base de la TVO-S 1000/2000 (marqué en rouge). Ces trous doivent être placés sur les deux rails de roulement du TPE-N.

1.2 Fixez maintenant le TPE-N avec les deux vis fournies (marquées en jaune).4 TPE-N-BA-fr-2010-IR

1.3 L'étape suivante consiste à monter le dynamomètre sur le TVO-S 1000/2000.

Pour ce faire, utilisez les plaques d'adaptation fournies et les vis correspondantes. Serrer le filetage du TPE-N entre les plaques d'adaptation pendant le montage (voir image marquage rouge). La position doit être aussi basse que possible, afin d'avoir le plus grand déplacement de test possible. Vous pouvez maintenant monter la pince sur le dynamomètre (ici AE 500, marquage rouge).TPE-N-BA-fr-2010-IR TPE-N-BA-fr-2010-IR5

1.4 Collez maintenant votre spécimen de test sur le TPE-N et fixez une extrémité du

spécimen de test dans la pince du dynamomètre. IMPORTANT : Collez l'échantillon d'essai au milieu du TPE-N.

1.5 Enfin, il faut câbler le banc d'essai et le dynamomètre conformément au mode

d'emploi fourni, afin de pouvoir commencer l'essai de l'éprouvette (possible avec ou sans logiciel, non inclus dans la livraison). 2 Données techniques Capacité 500N Force de traction maximale 500N Longueur maximale de l'échantillon d'essai Jusqu'à 200 mm Température de travail 20±10°C Température de stockage et de livraison De -27°C à 70°C Humidité relative 15 % jusqu'à 80 %. 3 Comment cela fonctionne Veuillez tout vérifier avant la mise en service !

1. Il faut vérifier la facilité de mouvement du chariot de l'appareil en le déplaçant

d'avant en arrière sans charge attachée.6 TPE-N-BA-fr-2010-IR 4 Maintenance

1. L'environnement du TPE-N doit être maintenu propre;

2. Le rail responsable du mouvement doit être maintenu libre de tout liquide ou

3. Le TPE-N doit toujours être stocké à l'abri de la poussière et de l'humidité

lorsqu'il n'est pas utilisé. 5 Étendue de la livraison

• Plaques d'adaptation avec vis

• Instructions d'utilisation
