MODE D'EMPLOI FC 100 SAUTER

Mode d'emploi Dynamomètre numérique

SAUTER FC

Version 2.0

01/2020

FR

1

MESURE PROFESSIONNELLE

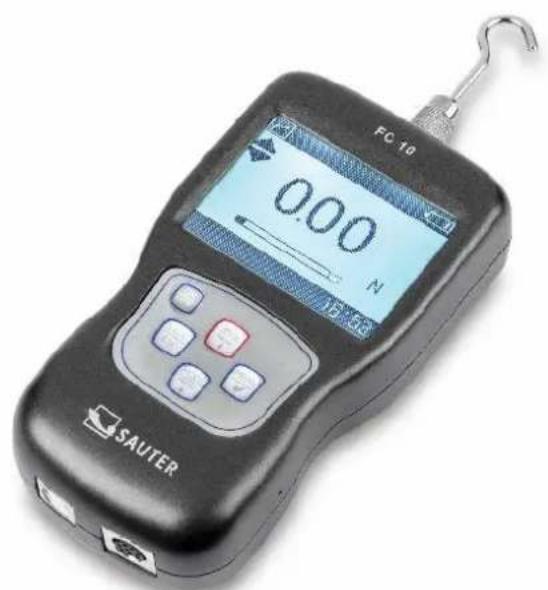

Nous vous félicitons pour votre achat d'un dynamomètre numérique avec cellule de mesure interne de SAUTER. Nous espérons que vous approucierez votre apparéil de mesure de qualité et sa large gamme de fonctions. Si vous avez des questions, des demandes ou des suggestions, n'hésitez pas à nous contacter.

Table des matieres:

1 Introduction 3
2 Etendue de la livraison 3
3 Données techniques 4
3.1 Caracteristiques techniques FC avec cellule de charge interne jusqu'à 1kN......... 4
4 Indication de l'affichage 5
5 Touches de commande 6
6 Éléments du menu 6
6.1 Langue 6
6.2 Modes d'affichage 7
6.3 Sauvegarde des valeurs mesurées 7
6.4 Supprimer tous les enregistements 7
6.5 Parcourir le menu 7
6.6 Parametres du système 8
6.7 USB/Charge 8
6.8 Sports multifonctionnels 9
7 Avertissements 10
8 Ajustement F C. 12
9 Dessins techniques 13

1 Introduction

Lisez attentivement ce mode d'emploi avant la mise en service, même si vous avez déjà de l'expérience avec les apparèils de mesure SAUTER.

Après avoir reçu le dynamomètre, vérifie au préalable qu'aucun dommage n'est survenu pendant le transport, qu'il s'agisse de l'emballage extérieur, du boîtier en plastique, d'autres pieces ou même du dynamomètre lui-même. Si des dommages sont apparents, veuilles en informer immédiatement SAUTER GmbH.

Le FC peut mesurer les forces de traction et de compression avec une grande précision et il est facile à utiliser. Il peut être tenu à la main pour les mesures ou monté sur un banc d'essay approprié.

SAUTER propose des logiciels et des accessoires en option afin de rendre l'appareil de mesure plus polyvalent dans son utilisation. Veuillez vous renseigner auprès de SAUTER ou du fournisseur de SAUTER, ou visitez notre site Internet à l'adresse www.sauter.eu.

2 Étendue de la livraison

SAUTER FC, avec batterie interne rechargeable
- Mallette de transport
- Chargeur
- 5 vis M3 x 8 pour le montage sur les bancs d'essai SAUTER
Fixations standard M6, comme indiqué

Rallonge:90mm

3 Données techniques

3.1 Caracteristiques techniques FC avec cellule de charge interne jusqu'à 1kN

Dispositif de mesure	FC 10	FC 50	FC 100	FC 500	FC 1K
Capacité	10N	50N	100N	500N	1000N
Incertitude de mesure	±0,3% de Max (plage de mesure)
Travail température	15°C à 35°C
Humidité relative	15 % à 80 % d'humidité
Poids (sans accessoires)	Environ 500g
Dimensions Unité d'affichage (LxLxH)	140x71x36mm
Fil conducteur	M6

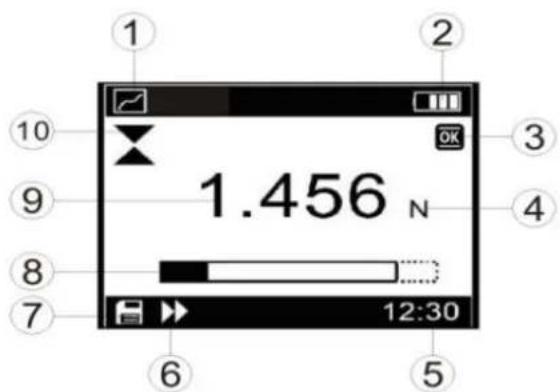

4 Indication de l'affichage

Position	Description
1	Mode de mesure: Continu(Track) Crête (Peak) prédéfini(Preset)
2	Symbole de la batterie: indique l'état de charge actuel; clignote lorsque la batterie doit être rechargée.
3	Valeur par défaut Status: La valeur se situe entre la limite inférieure et supérieure et est OK La valeur est comprise entre la valeur limite inférieure et la valeur de 75% de la valeur limite inférieure, c'est-à-dire que la valeur est inférieure à la valeur limite inférieure. La valeur dépasse la limite supérieure
4	Unités de mesure: l'unité sélectionnée est affichée (N, kgf, ozf ou lbf en option).
5	Horloge du système
6	Symbole de transfert de données
7	Symbole de stockage des données
8	Affichage analogique de la barre de charge
9	Valeur mesurée actuelle
10	Direction de la force (tension) compression()

5 Touches de commande

SAVE/ESC:

• Sauvegarde de la valeur mesurée
• En appuyant sur la touche SAVE/ESC dans le menu, vous revenez à la page précédente.

ZERO (mise à zéro):

• Mise à zéro de l'affichage
  Flèche "haut" dans le menu

ENTER:

• Ouverture du menu
• Confirmer la seLECTION dans le menu

Mode (Changement de mode):

• Sélection du mode de mesure
• Touche fléchée "bas" dans le menu

ON/OFF:

• Bouton marche / arrêt (appuyer sur le bouton pendant environ 1 s)

6 Éléments du menu

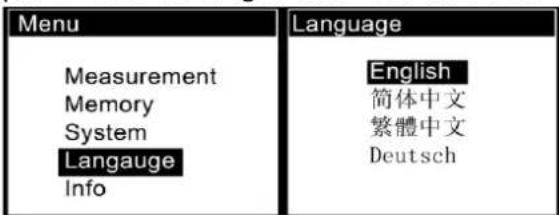

6.1 Langue

L'écran du dynamomètre dispose de plusieurs versions linguistiques des menus. Le paramètre de langue souhaïte doit être selectionné.

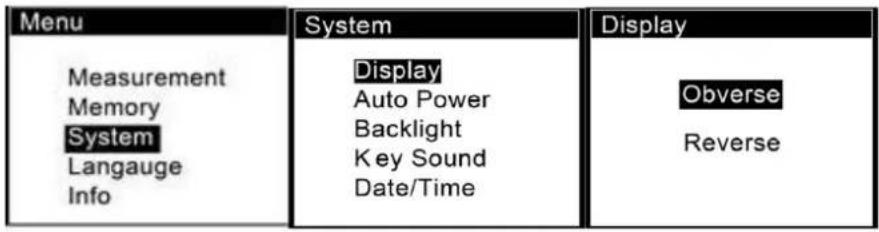

6.2 Modes d'affichage

Le dynamomètre possède deux modes d'affichage : l'affichage orienté par le capteur de force et l'affichage inversé. En fonction des besoin, il faut sélectionner le mode d'affichage souhaïte.

6.3 Sauvegarde des valeurs mesurées

Le dynamomètre est équipé d'une fonction de mémorisation des valeurs mesurées. Les données stockées peuvent être recherchées ou imprimées.

Pendant la mesure, appuyez sur la touche pour enregistrer la valeur correspondante. Le symbole de stockage des données s'affiche à l'écran ( Les données enregistrées s'affichent. En mode Track et en mode Preset, la valeur de la force actuelle est mesurée, et en mode Peak, la valeur maximale est mesurée.

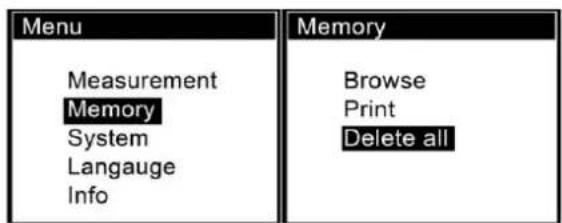

6.4 Supprimer tous les enregistrements

Pour vider la mémoire, toutes les données peuvent être effacées en une seule fois. Une boîte de dialogue avec une demande de confirmation correspondante apparait alors à l'écran.

Les données individuelles peuvent etre suprimées a partir du menu "Parcourir".

6.5 Parcourir le menu

Le menu "Browse" vous permet de parcourir le contenu de la mémoire en fonction de l'ordre de stockage.

Pour naviguer entre les ensembles de données, utilisez les touches MODE MENU ou 0 Le dernier enregistrement sauvegarde est affiché en haut de la liste.

Après avoir appuyé sur le bouton, une petite fenêtre de selection apparaît sur l'écran. Dans cette fenêtre, vous pouvez désir entre l'option "Supprimer" ou "Imprimer".

No.	Force	Dir
013	0.738 N	↓
014	1.958 N	↓
015	2.136 kgf	X
016	0.848 lbf	X
017	1.799 kgf	↓
018	29.38 ozf	X

No.	Force	Dir
013	0.738 N	↓
014	1.958 N	↓
015	2.136 kg	Delete
016	0.848 lb	Print
017	1.799 kgf	↓
018	29.38 ozf	X

Si l'option "Supprimer" est selectionnée, une boîte de dialogue avec une demande de confirmation correspondante s'affiche.

Pour quitter le menu, appuyez sur la touche SAVE ESC

Si le pourcentage de tassement est compris entre 5% et 10% , veuillez contacter le fournisseur pour remplacer la cellule de charge. Ces valeurs sont données à titre indicatif. Le besoin réel d'étalonnage/de remplacement du capteur varie en fonction de ses caractéristiques individuelles.

6.6 Paramétres du système

Le menu "Système" permet de selectionner les paramétres de l'écran, de la fonction d'arrêt automatique, du rétroéclairage, de la tonalité des touches, etc.

6.7 USB/Charge

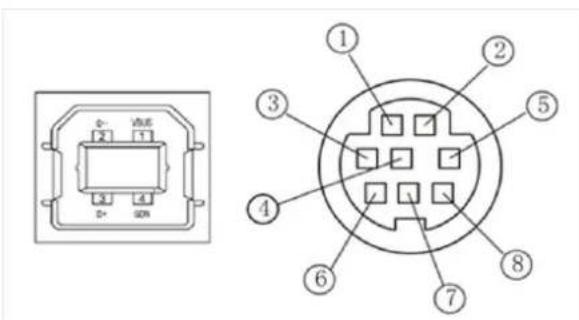

Ce port peut être utilisé pour connecter le dynamomètre à un ordinateur PC pour le traitement des données en utilisant l'USB2.0.

La batterie Ni-MH peut également être chargee via cette connexion. Le bloc d'alimentation doit être connecté à cet effet.

6.8 Sports multifonctionnels

L'affection du code PIN se trouve dans le tableau.

Broche	Description
1	TX (RS232)
2	RX (RS232)
3	GND (RS232)
4	Sortie valeur standard B
5
6	Sortie valeur standard C (général)
7	Sortie de valeur prédéfinie A
8

• Contrôle de flux matériel :aucun
• Longueur du mot : 8 bits
• Bit d'arrêt : 1 bit
• Parité : Aucun
• Taux de transmission des données : 38400

6.9.1 Sorties de valeur standard

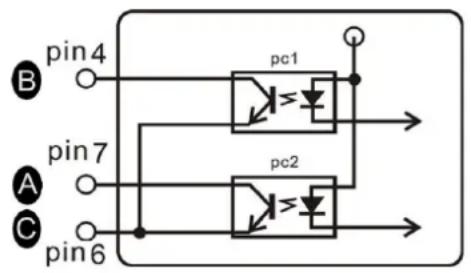

Deux sorties de valeurs prédéfinies forment un collecteur ouvert dans la version NPN. Le schéma ci-dessous représenté le circuit de la valeur de préréglage interne:

Les broches 6 et 7 sont activées après le déclenchement de l'alarme de surcharge. En mode réglage, les broches 6 et 7 sont allumées après le dépassement de la valeur limite supérieure, et les broches 4 à 6 - après le sous-depassement de la valeur limite inférieure.

Tension maximale admissible : pour les broches 7 à 6 ainsi que 4 à 6, la tension doit être inférieure à 35V, et pour les broches 6 à 7, les broches 6 à 4, inférieure à 6V !

7 Avertissements

Les mesures de force effectuees de maniere incorrecte peuvent cause des blessures graves aux personnes et des dommages aux objets et ne doivent donc etre effectuees que par un personnel formé et experimenté.

En particulier, il faut éviter d'appliquer à la jauge achétée des forces qui dépassent la charge maximale de la jauge (Max) ou qui ne sont pas appliquées axialement par l'intérimédiaire de la cellule de charge externe et interne; ou si des forces d'impulsion élevées sont appliquées à l'appareil.

Évitez de tordre le capteur, sinon il pourrait être endommagé et, dans tous les cas, la précision de mesure diminuera.

Utilisation inappropriée

N'utilisez pas l'appareil pour des pesées Médicales.

Si de petites quantités du matériel à mesurer sont retirees ou ajoutées, des résultats de mesure incorrects peuvent être affichés en raison de la "compensation de stabilité" prévue dans l'appareil de mesure! (Exemple: écoulement lent de liquides hors d'un recipient suspendu à la cellule de mesure).

Ne permette pas qu'une charge continue soit appliquée à un dispositif de mesure avec une cellule de mesure externe.

Surcharges

Veuillez éviter que le compteur soit surcharge au-delà de la charge maximale spécifique (Max), moins toute charge de tare existante. Cela peut endommager le compteur (risque de casse!).

Attention :

Assurez-vous qu'il n'y a jamais de personnes ou d'objects sous la charge, car ils peuvent etre blesses ou endommages.
- L'appareil de mesure n'est pas adapté à la pesée de personnes, ne pas l'utiliser comme apparéil de mesure pour nourrissons!
- Le dispositif de mesure n'est pas conforme à la loi sur les dispositifs Médicaux (MPG).
- N'utilise jamais l'appareil de mesure dans des locaux représentant un risque d'explosion. La version standard n'est pas protégée contre les explosions.

• Le dispositif de mesure ne doit pas etre modifie de maniere constructive. Celapeut entrainer des résultats de mesure erronés, des defaults liea la securite et la destruction de l'appareil de mesure.
• Le compteur ne doit être utilisé ou entretenu que par du personnel qualifié.
• L'appareil de mesure ne peut être utilisé que conformément aux specifications décrites.
• Les domaines d'utilisation/application divergents doivent être approvés par écrit par SAUTER.

Garantie

Non-respect de nos consignes d'utilisation
- Utilisation en dehors du champ d'application spécifique
- Modifications ou ouverture de l'appareil
- les dommages mécaniques et ceux causés par des agents tels que les liquides ont été causés
- montage inapproprié ou installation électrique
- Surcharge de la cellule de mesure

Surveillance des équipements d'inspection

Dans le cadre de l'assurance qualité, les propriétés métrologiques de l'appareil de mesure et du poids de contrôle eventuèlement present doivent être vérifiées à intervalles réguliers. L'utilisateur responsable doit définir un intervalle approprié pour cela ainsi que le type et la portée de ce contrôle.

Des informations sur le contrôle des apparciels de mesure et les poids de contrôle nécessaires à cet effet sont disponibles sur la page d'accueil de SAUTER (www.sauter.eu). Les poids et apparciels de mesure peuvent être vérifiés et ajustés (traçabilité à la norme nationale)rapidement et à des prix avantageux dans le laboratoire accréité DAkkS de KERN.

Annotation:

Pour consulter la déclaration CE, veuillez cliquer sur le lien suivant :

https://www.kern-sohn.com/shop/de/DOWNLOADS/

8 Ajustement F C

Après une certaine période d'utilisation, le dynamomètre peut partager des déviations dans une plage de mesure en raison du fonctionnement du dynamomètre ou d'autres influences extérieures.

Dans ce cas, l'appareil peut être envoyé à notre service clientèle pour un test spécialisé et un réétalonnage.

Toutefois, si vous disposez de dynamométres standard et d'un support de mesure, vous pouvez effectuer l'étalonnage vous-même en suivant les instructions ci-dessous:

1. Fixez le dynamomètre sur le support de mesure ou sur un autre support.
2. Mettez à zéro valeur de la tare en appuyant sur la touche.
3. Appelez le menu d'étalonnage.

1Durée de l'etalonnage

Valeur mesurée actuelle
3Valeur par défaut, saisie

1. Chargez avec le poids d'essay. La valeur mesurée actuelle est maintainant égale à la charge du poids d'essay. Attendez que la valeur mesurée se stabilise avant de dire la valeur mesurée.
2. Appuyez sur touches et entraire les poids de test.
3. Appuyez sur la touche pour lancer un nouveau processus d'étalonnage. Le processus d'étalonnage peut être interrompu appuyant sur la touche. Si le processus d'étalonnage est terminé ou interrompu trois fois, une fenêtre de message apparait avec la demande de confirmer le message affché "Save and Exit" (OUI) ou (NON).

Appuyez sur touche ou selectionner l'option souhaitation, puis appuyez sur la touche.

Si l'option "OUI" est selectionnée, I'écran affiche "Calibrage terminé !

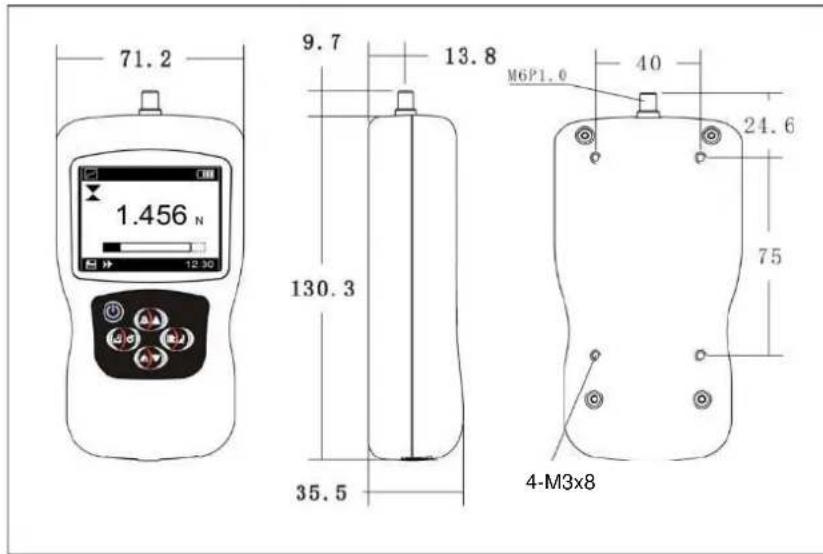

9 Dessins techniques
