E43929 - Accessoire de refroidissement industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur de refroidissement pour raccords à souder G1/2
Usage prévu	Absorption de l'énergie thermique lors du soudage via un liquide de refroidissement en mouvement pour optimiser la stabilité dimensionnelle
Marque	IFM
Modèle	E43929
Catégorie	Accessoire de refroidissement industriel
Raccord	G1/2 (filetage intérieur G% pour tuyaux flexibles)
Refroidissement	Par eau (interne et externe)
Joint d'étanchéité	Inclus
Écrou de fixation	Inclus
Température de surface pendant soudage	Peut dépasser 65 °C — risque de brûlures
Accessoires inclus	Joint d'étanchéité, écrou
Documents	Notice d'utilisation disponible au format PDF
Sécurité	Ne pas interrompre la circulation du liquide de refroidissement pendant le soudage
Sécurité	Éviter la formation de condensation sur le raccord à souder
Montage	Visser dans le raccord à souder ; utiliser un contre-écrou pour les applications sur cuve
Utilisation	Pour cuves, tuyaux et raccords inline
Élimination	Recyclage selon les réglementations nationales en vigueur
Entretien	Vérifier l'étanchéité des raccords ; nettoyer après usage

FOIRE AUX QUESTIONS - E43929 IFM

Quel est l'usage de l'adaptateur de refroidissement E43929 ?

L'adaptateur de refroidissement IFM E43929 est utilisé pour absorber l'énergie thermique lors du soudage de raccords à souder G1/2. Il dissipe la chaleur via un liquide de refroidissement en circulation afin d'optimiser la stabilité dimensionnelle des pièces soudées.

Comment installer l'adaptateur de refroidissement ?

Visser manuellement l'adaptateur dans le raccord à souder G1/2. Pour les applications sur cuve, fixer le contre-écrou depuis l'intérieur. Connecter les tuyaux flexibles aux filetages intérieurs et activer la circulation du liquide de refroidissement avant le soudage.

Quelles précautions de sécurité dois-je prendre ?

Attention : le raccord, les pièces environnantes et l'adaptateur peuvent atteindre plus de 65 °C (risque de brûlures). Laisser refroidir avant de toucher. Ne jamais interrompre la circulation du liquide de refroidissement pendant le soudage pour éviter la surchauffe.

Puis-je utiliser cet adaptateur sur tous les types de raccords ?

Non, l'adaptateur est conçu spécifiquement pour les raccords à souder G1/2. Il ne doit pas être utilisé sur d'autres dimensions ou types de raccords sans vérification préalable.

Que se passe-t-il si le liquide de refroidissement s'arrête pendant le soudage ?

L'arrêt de la circulation peut provoquer une surchauffe du liquide et endommager l'adaptateur ou le raccord. Il est impératif de maintenir le débit constant pendant toute l'opération de soudage.

Comment éviter la condensation sur le raccord à souder ?

Un refroidissement excessif peut entraîner de la condensation sur la surface du raccord, ce qui entrave le soudage. Régler le débit de refroidissement pour que la température reste au-dessus du point de rosée. Surveiller l'absence de buée.

Quelle est la température maximale supportée par l'adaptateur ?

La notice indique que pendant le soudage, la température de surface peut dépasser 65 °C. L'adaptateur est conçu pour résister à la chaleur, mais il faut éviter tout contact direct sans protection.

Comment nettoyer l'adaptateur de refroidissement après usage ?

Après refroidissement complet, dévisser l'adaptateur et nettoyer avec un chiffon non abrasif pour enlever les résidus. Vérifier l'état du joint d'étanchéité et le remplacer si nécessaire.

Comment démonter l'adaptateur après soudage ?

Attendre le refroidissement total, puis dévisser l'écrou (pour les cuves) et retirer l'adaptateur du raccord. Inspecter l'intégrité du filetage et du chanfrein d'étanchéité avant réutilisation.

Où trouver la notice complète de l'adaptateur IFM E43929 ?

La notice d'utilisation est disponible gratuitement au format PDF sur le site notice-facile.com ou via le code QR présent sur l'appareil ou son emballage.

MODE D'EMPLOI E43929 IFM

Notice d'utilisation

Adaptateur de refroidissement pour les raccords à

souder G1/2

E43929

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements 3

2 Consignes de sécurité. 4
3 Usage prévu 5

4 Montage 6

4.1 Refroidissement 7
4.2 Utilisation sur des cuves 7
4.3 Utilisation sur des tuyaux et des raccords inline 8

5 Elimination 9

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

Condition préalable

Action à effectuer

Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les averissements mettent en garde contre d'eventuels dommages corporels et matériels. Cela permet une utilisation sure du produit. Les averissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'advertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures legères à moderées sont possibles si l'advertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'advertisement n'est pas respecté.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• En cas d'utilisation d'un refroidissement par eau dans une opération de soudage, il faut veiller à ce que le liquide de refroidissement ne s'arrête pas, car cette pourrait entraîner une surchauffe du liquide de refroidissement.
• Le refroidissement ne doit pas entraîner la formation de condensation sur la surface du raccord à souder, car cela entravait l'opération de soudage.

3 Usage prévu

L'adaptateur de refroidissement pour les raccords à souder G1/2 absorbe l'énergie thermique lors de l'opération de soudage via le liquide de refroidissement en mouvement et la dissipe. Cela permet d'obtenir une optimisation de la stabilité dimensionnelle.

4 Montage

ATTENTION

Lors de l'opération de soudage, le raccord à souder, le matériel environnant et l'adaptateur de refroidissement peuvent s'échauffer à plus de 65^ (149 °F).

Risque de brûlures.
Laisser refroidir tous les composants.

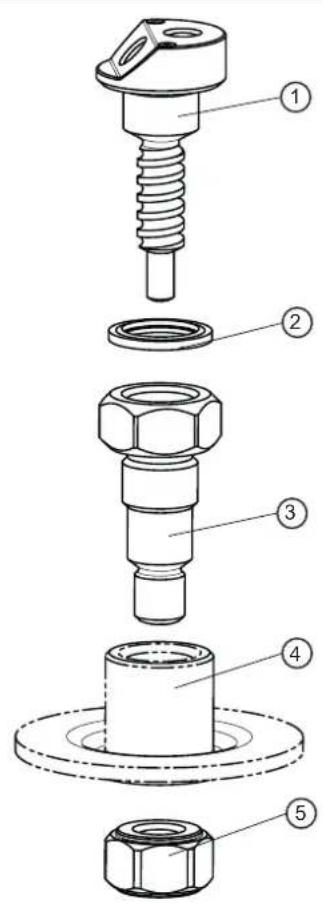

Fig. 1: Adaptateur de refroidissement avec raccord à souder en option.

1: Refroidissement par eau interieur
2:Joint d'etanchéité
3: Refroidissement par eau extérieur
4: Raccord à souder en option (non fourni)
5:Ecrou

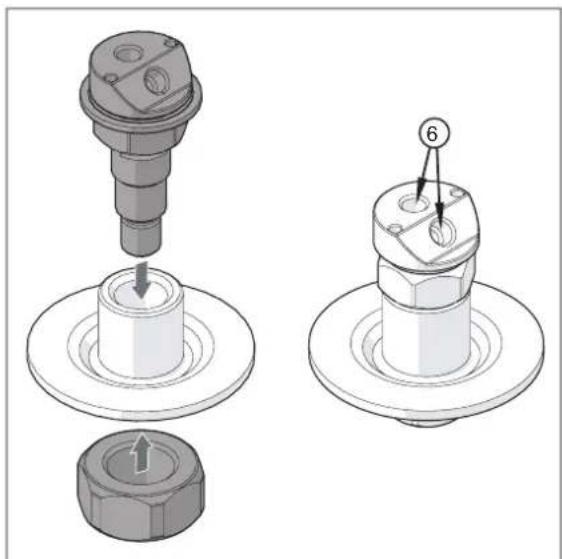

Fig. 2: Adaptateur de refroidissement (raccords, tuyaux flexibles non fournis).

6: Filetage interieur G% pour raccords de tuyau flexible

Visser l'adaptateur de refroidissement dans le raccord à souder. Utilisation sur des cuves, Utilisation sur des tuyaux et des raccords inline ( 8)
Pour les applications sur cuve, fixer le contre-ecrou.
Fixer le raccord, assurer l'alimentation du gaz de protection et fixer les raccords et les tuyaux flexibles sur les filetages interieurs de l'adaptateur de refroidissement, activer le refroidissement. Refroidissement ( 7)

4.1 Refroidissement

Le refroidissement ne doit pas entraîner la formation de condensation sur la surface du raccord à souder, car cela entravait l'opération de soudage.

La circulation du liquide de refroidissement doit etre assureré pendant le soudage.
Le refroidissement interne ne dispense pas d'une soudure dans les regles de l'art, avec des temps de refroidissement suffisants entre les étapes de soudage (procédé à pas de pélerin).
Assurer l'étanchéité des raccords des tuyaux afin d'éviter que le liquide de refroidissement n'atteigne les soudures.
L'effet de refroidissement doit être contrôle par un soudeur qualifié et surveillé pendant l'opération de soudage.

4.2 Utilisation sur des cuves

L'adaptateur de refroidissement et l'écrou doit être utilisés à condition que la cuve soit accessible de l'intérieur après le soudage.

Visser à la main l'adaptateur de refroidissement dans le raccord à souder.
Visser l'écrou de l'intérieur de la cuve sur l'adaptateur de refroidissement.
Activier le refroidissement.
Effectuer l'opération de soudage Notice de montage Raccord à souder.
Avec qu'une couche de soudure, y compris la phase de refroidissement, vérifier que le filage du raccord à souder tourne facilement.
Aprese le refroidissement, devisser I'ecrou de I'adaptateur de refroidissement.

Retirer l'adaptateur de refroidissement du raccord à souder après le refroidissement et vérifier l'integrité du fileage et du chanfrein d'étanchéité.

4.3 Utilisation sur des tuyaux et des raccords inline

Monter l'adaptateur de refroidissement afin qu'il ne bute pas contre la paroi opposée.

Visser à la main l'adaptateur de refroidissement dans le raccord à souder.
Activer le refroidissement.
Effectuer l'opération de soudage Notice de montage Raccord à souder.
Avec quie chace couche de soudure, y compris la phase de refroidissement, verifier que le filage du raccord a souder tourne facilement.
Retirer l'adaptateur de refroidissement du raccord à souder après le refroidissement et vérifier l'integrité du fileage et du chanfrein d'étanchéité.

5 Elimination

u S'assurer d'une élimination ecologique du produit ou les composants après l'usage selon les règlements nationaux en vigueur.
