Type de produit	Adaptateur de refroidissement pour raccord à souder
Usage prévu	Absorption et dissipation de l'énergie thermique lors du soudage pour optimiser la stabilité dimensionnelle
Raccord fileté	G 1/8 pour raccords de tuyau flexible
Mode de refroidissement	Par circulation de liquide de refroidissement
Température maximale en fonctionnement	Plus de 65 °C (149 °F) pendant le soudage
Montage	Visser dans le raccord à souder ; utiliser la contreplaque pour les cuves
Couple de serrage max. (contreplaque)	20 Nm
Applications	Cuves accessibles de l'intérieur, tuyaux et raccords inline
Contenu de livraison	Adaptateur de refroidissement complet (mandrin de refroidissement) et contreplaque
Sécurité	Risque de brûlures ; éviter la condensation ; assurer la circulation du liquide de refroidissement
Entretien	Vérifier l'intégrité du filetage et du chanfrein d'étanchéité après chaque usage
Élimination	Recyclage écologique selon les réglementations nationales
Homologations	Via code QR sur l'appareil ou documentation.ifm.com
Notice fournie	8 pages, français
Remarque	Le produit doit être utilisé par du personnel qualifié

FOIRE AUX QUESTIONS - E30532 IFM

Comment installer l'adaptateur de refroidissement IFM E30532 sur un raccord à souder ?

Vissez l'adaptateur dans le raccord à souder. Pour les cuves, fixez la contreplaque de l'intérieur avec un couple max de 20 Nm. Assurez l'alimentation en gaz de protection et raccordez les tuyaux flexibles sur les filetages G 1/8. Activez ensuite le refroidissement.

Quel type de liquide de refroidissement est recommandé ?

La notice ne spécifie pas un type particulier ; utilisez un liquide de refroidissement compatible avec les matériaux de l'adaptateur et du raccord. Assurez une circulation continue pendant le soudage.

Peut-on utiliser cet adaptateur sur des cuves ?

Oui, pour les cuves accessibles de l'intérieur. Utilisez la contreplaque fournie, vissez-la de l'intérieur sur l'adaptateur avec un couple max de 20 Nm. Après soudage, dévissez la contreplaque et retirez l'adaptateur.

Quelle est la température maximale atteinte pendant le soudage ?

Le raccord à souder, le matériel environnant et l'adaptateur peuvent s'échauffer à plus de 65 °C (149 °F). Risque de brûlures ; laissez refroidir avant toute manipulation.

Comment éviter la condensation sur le raccord à souder ?

Ajustez le débit et la température du liquide de refroidissement pour éviter que la surface du raccord à souder ne descende en dessous du point de rosée. La condensation entraverait l'opération de soudage.

Que faire si le filetage du raccord à souder ne tourne pas facilement après une couche de soudure ?

Après chaque couche de soudure et la phase de refroidissement, vérifiez que le filetage tourne librement. S'il est bloqué, le refroidissement est peut-être insuffisant ou un défaut est présent. Consultez la notice de montage du raccord à souder.

L'adaptateur est-il compatible avec tous les raccords à souder Aseptoflex-Vario ?

L'adaptateur est spécialement conçu pour les raccords à souder Aseptoflex-Vario. Vérifiez la compatibilité via le code QR sur l'appareil ou documentation.ifm.com.

Comment entretenir l'adaptateur après usage ?

Après refroidissement, retirez l'adaptateur et vérifiez l'intégrité du filetage et du chanfrein d'étanchéité. Nettoyez si nécessaire et stockez dans un endroit sec.

Quelles sont les consignes de sécurité principales ?

Lisez la notice avant utilisation. Utilisation par du personnel qualifié. Risque de brûlures (température >65°C). Assurez la circulation continue du liquide de refroidissement. Évitez la condensation. Le non-respect peut entraîner des dommages matériels et corporels.

Où trouver des informations supplémentaires sur le produit ?

Scannez le code QR sur l'appareil ou l'emballage, ou consultez documentation.ifm.com. Vous y trouverez la notice, les données techniques et les homologations.

MODE D'EMPLOI E30532 IFM

Notice d'utilisation

Adaptateur de refroidissement pour raccord à souder

Aseptoflex-Vario

E30532

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements 3
2 Consignes de sécurité.... 4
3 Usage prévu 5
4 Montage 6
4.1 Refroidissement 7
4.2 Utilisation sur des cuves 7
4.3 Utilisation sur des tuyaux et des raccords inline 7
5 Elimination 8

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• En cas d'utilisation d'un refroidissement par eau dans une opération de soudage, il faut veiller à ce que le liquide de refroidissement ne s'arrête pas, car cela pourrait entraîner une surchauffe du liquide de refroidissement.
• Le refroidissement ne doit pas entraîner la formation de condensation sur la surface du raccord à souder, car cela entraverait l'opération de soudage.

3 Usage prévu

L'adaptateur de refroidissement pour les raccords à souder Aseptoflex-Vario absorbe l'énergie thermique lors de l'opération de soudage via le liquide de refroidissement en mouvement et la dissipe. Cela permet d'obtenir une optimisation de la stabilité dimensionnelle.

4 Montage

ATTENTION

Lors de l'opération de soudage, le raccord à souder, le matériel environnant et l'adaptateur de refroidissement peuvent s'échauffer à plus de 65 °C (149 °F).

Risque de brûlures.

▶ Laisser refroidir tous les composants.

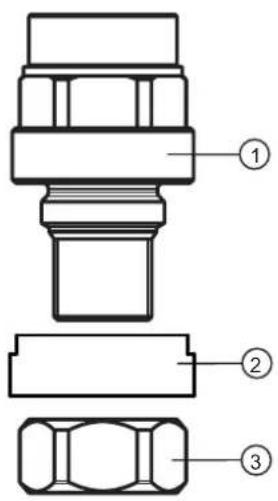

Fig. 1: Adaptateur de refroidissement avec raccord à souder en option

1 : Mandrin de refroidissement (fourni en tant qu'unité complètement montée).
2 : Raccord à souder (non fourni).
3 : Contreplaque réalisée sous forme d'écrou (à n'utiliser que pour les applications sur cuve accessibles de l'intérieur).

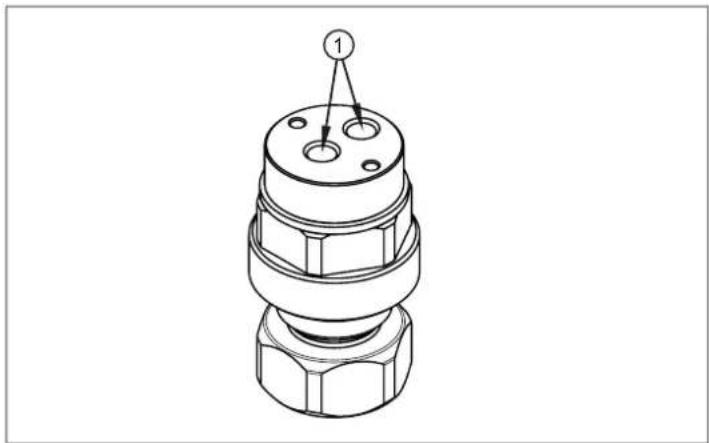

Fig. 2: Adaptateur de refroidissement (raccords, tuyaux flexibles non fournis).

1 : Filetage intérieur G ^1/8 pour raccords de tuyau flexible

▶ Visser l'adaptateur de refroidissement dans le raccord à souder. Utilisation sur des cuves (→ 7), Utilisation sur des tuyaux et des raccords inline (→ 7)
Pour les applications sur cuve, fixer le contre-écrou.
▶ Fixer le raccord, assurer l'alimentation du gaz de protection et fixer les raccords et les tuyaux flexibles sur les filetages intérieurs de l'adaptateur de refroidissement, activer le refroidissement. Refroidissement (→ 7)

4.1 Refroidissement

Le refroidissement ne doit pas entraîner la formation de condensation sur la surface du raccord à souder, car cela entraverait l'opération de soudage.

La circulation du liquide de refroidissement doit être assurée pendant le soudage.
Le refroidissement interne ne dispense pas d'une soudure dans les règles de l'art, avec des temps de refroidissement suffisants entre les étapes de soudage (procédé à pas de pèlerin).
Assurer l'étanchéité des raccords des tuyaux afin d'éviter que le liquide de refroidissement n'atteigne les soudures.
L'effet de refroidissement doit être contrôlé par un soudeur qualifié et surveillé pendant l'opération de soudage.

4.2 Utilisation sur des cuves

L'adaptateur de refroidissement et la contreplaque doivent être utilisés à condition que la cuve soit accessible de l'intérieur après le soudage.

Visser à la main l'adaptateur de refroidissement dans le raccord à souder.
Visser la contreplaque de l'intérieur de la cuve sur l'adaptateur de refroidissement. Couple de serrage max. 20 Nm.
▶ Activer le refroidissement.
▶ Effectuer l'opération de soudage → Notice de montage Raccord à souder.
Après chaque couche de soudure, y compris la phase de refroidissement, vérifier que le filetage du raccord à souder tourne facilement.
Après le refroidissement, dévisser la contreplaque de l'adaptateur de refroidissement.
Retirer l'adaptateur de refroidissement du raccord à souder après le refroidissement et vérifier l'intégrité du filetage et du chanfrein d'étanchéité.

4.3 Utilisation sur des tuyaux et des raccords inline

Monter l'adaptateur de refroidissement afin qu'il ne bute pas contre la paroi opposée.

Visser à la main l'adaptateur de refroidissement dans le raccord à souder.
▶ Activer le refroidissement.
▶ Effectuer l'opération de soudage → Notice de montage Raccord à souder.
Après chaque couche de soudure, y compris la phase de refroidissement, vérifier que le filetage du raccord à souder tourne facilement.
Retirer l'adaptateur de refroidissement du raccord à souder après le refroidissement et vérifier l'intégrité du filetage et du chanfrein d'étanchéité.

5 Elimination

S'assurer d'une élimination écologique du produit ou les composants après l'usage selon les règlements nationaux en vigueur.
