Type de produit	Cuisinière à gaz autonome
Marque	Haier
Modèle	HCR2250AGS
Largeur	60 cm (23 2/5 po)
Profondeur (avec poignée)	64,28 cm (25 1/5 po)
Hauteur jusqu'à la surface de cuisson	91 cm (36 po)
Hauteur totale	95,5 cm (37 1/5 po)
Poids net (estimé)	68 kg (150 lb)
Alimentation électrique	120 V, 60 Hz, 15 A, CA seulement
Type de gaz	Gaz naturel ou GPL (kit de conversion inclus)
Nombre de brûleurs	4 (auxiliaire, semi-rapide, triple couronne, rapide)
Brûleur triple couronne	Brûleur avant gauche avec deux injecteurs
Four	Four à gaz avec allumage électronique
Allumage	Électronique (étincelle)
Dispositif de sécurité	Bride antibasculement fournie et obligatoire
Pieds réglables	Oui, pour mise à niveau
Dosseret	Inclus, à visser sur la table de cuisson
Grille pour wok	Incluse sur le brûleur avant gauche
Entretien	Nettoyer les brûleurs et grilles après usage
Garantie	Service consommateur Haier au 1-877-337-3639

FOIRE AUX QUESTIONS - HCR2250AGS HAIER

Comment installer la bride antibasculement ?

La bride antibasculement se fixe au sol avec deux vis fournies. Elle doit être positionnée de sorte que le pied arrière de la cuisinière s'y engage. Suivez les instructions étape par étape dans le manuel pour les distances exactes (dimensions A et B selon le modèle 24" ou 36").

Quel type de gaz utiliser avec cette cuisinière ?

La cuisinière est configurée en usine pour le gaz naturel. Un kit de conversion au GPL (propane) est fourni. La conversion doit être effectuée par un technicien qualifié.

Comment convertir la cuisinière au GPL ?

La conversion comprend le réglage du détendeur (inverser la broche), le remplacement des orifices des brûleurs (à l'aide d'un tourne-écrou de 7 mm) et le réglage des flammes. Reportez-vous à la section "Conversion pour changement de gaz" du manuel.

Que faire si je sens une odeur de gaz ?

Ne pas allumer d'appareil, ne pas toucher d'interrupteur, ne pas utiliser de téléphone. Évacuez les lieux, appelez votre fournisseur de gaz depuis chez un voisin. Si impossible, appelez les pompiers.

Quelle est l'alimentation électrique nécessaire ?

La cuisinière nécessite une prise à 3 alvéoles reliée à la terre, 120 V, 60 Hz, 15 A, sur un circuit protégé par fusible ou disjoncteur. Ne pas utiliser d'adaptateur ou de rallonge.

Comment allumer les brûleurs ?

Enfoncez et tournez le bouton de commande à la position "ICON" (allumage). L'allumeur électronique génère des étincelles. Le brûleur doit s'allumer en moins de 4 secondes. Si ce n'est pas le cas, vérifiez l'alimentation en gaz et le branchement électrique.

Comment régler la flamme des brûleurs ?

Au réglage "bas", la flamme doit être stable, bleue et mesurer environ 6,4 mm (1/4 po). Utilisez la vis de réglage au centre de la tige de commande du robinet (derrière le bouton) pour ajuster la taille de la flamme.

Puis-je utiliser un wok sur cette cuisinière ?

Oui, le brûleur avant gauche est équipé d'une grille pour wok incluse. Retirez la grille standard et placez la grille pour wok sur le brûleur.

Comment nettoyer les brûleurs ?

Retirez les grilles, les chapeaux et les têtes de brûleur. Nettoyez-les avec de l'eau savonneuse, rincez et séchez complètement avant de les remettre en place. Ne pas nettoyer les orifices avec des objets pointus.

Où trouver le numéro de modèle et de série ?

La plaque signalétique se trouve du côté gauche du cadre du four. Ouvrez la porte du four pour la consulter. Ces informations sont nécessaires pour le service de garantie.

MODE D'EMPLOI HCR2250AGS HAIER

Cuisinière autoportante gaz de 24" et 36"

IMPORTANT: Conserver pour consultation par l'inspecteur local des installations électriques.

Outillage et pièces....31

Exigences d'emplacement....32

Exigences électriques ....36

Spécifications de l'alimentation en gaz 37

INSTRUCTIONS D'INSTALLATION 40

Étape 1 - Déballage de la cuisinière ....40

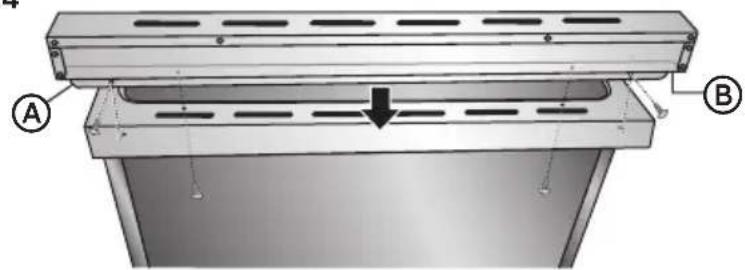

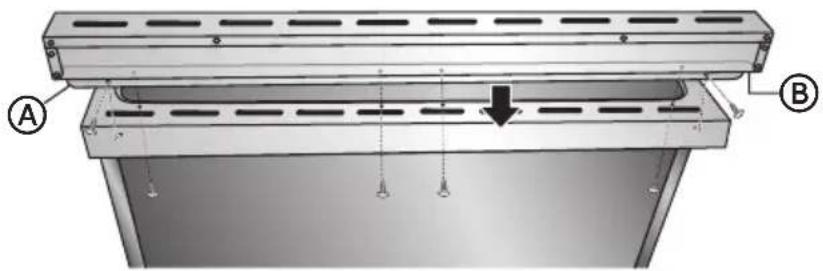

Étape 2 - Installation du dosseret .... 41

Étape 3 - Installation de la bride antibasculement....42

Étape 4 - Raccordement au gaz ....44

Étape 5 - Raccordement électrique....46

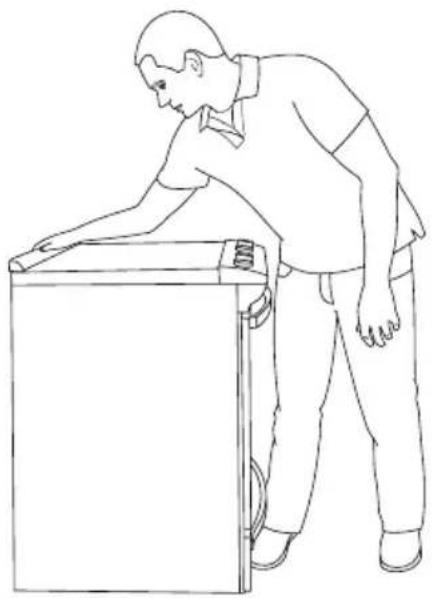

Étape 6 - Installation de la cuisinière ....46

Étape 7 - Nivellement de la cuisinière (au besoin)....48

Étape 8 - Contrôle du fonctionnement du système d'allumage électronique ..... 48

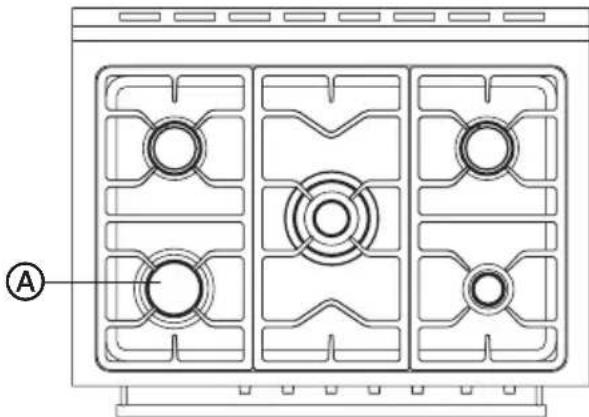

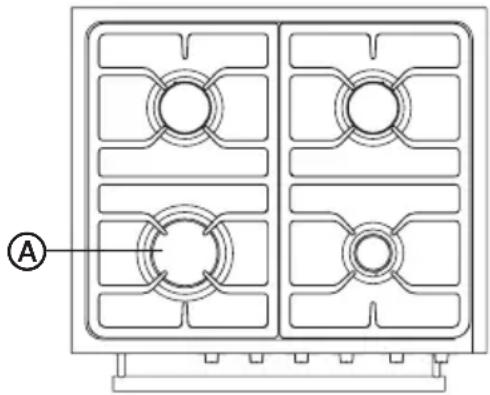

CONVERSION POUR CHANGEMENT DE GAZ 50

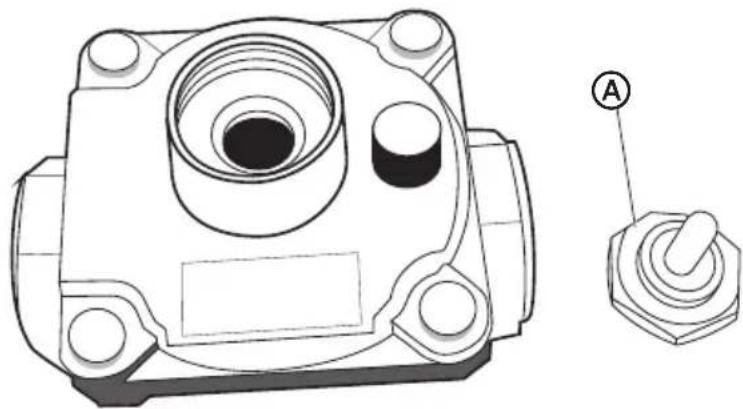

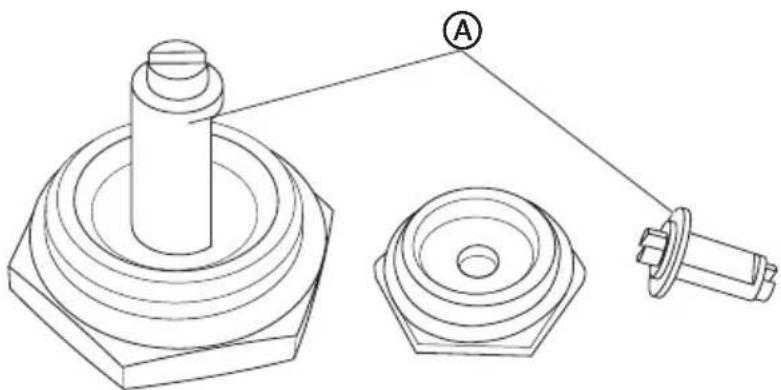

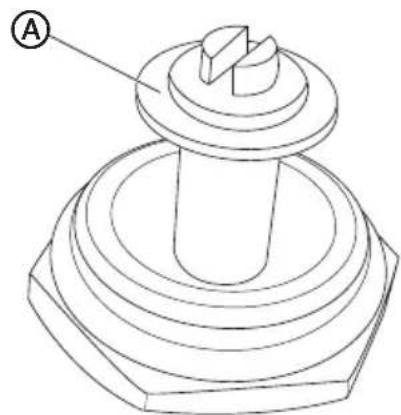

Étape 1 - Réglage du détenteur ....52

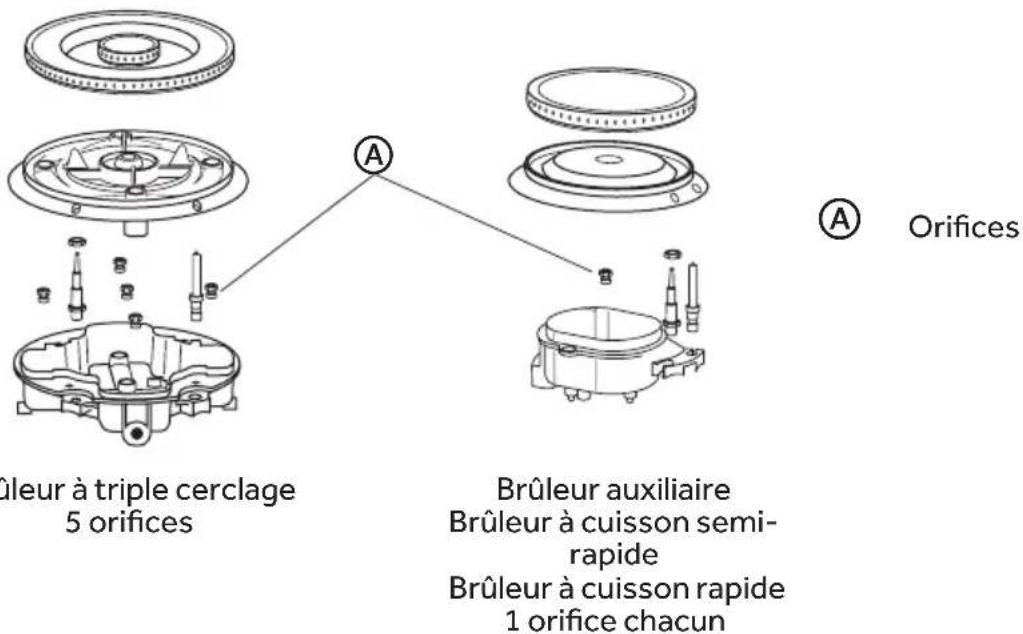

Étape 2 - Remplacement des orifices des brûleurs ....53

Étape 3 - Réglage des flammes des brûleurs ....54

Étape 4 - Test de la stabilité des flammes ....56

Étape 5 - Second test des flammes....56

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER", "AVERTISSEMENT" ou "ATTENTION".

Ces mots signifient :

! DANGER

AVERTISSEMENT

ATTENTION

Une situation de danger imminent. Vous courez le risque d'un décès ou de blessures graves si vous ne suivez pas immédiatement les instructions.

Une situation potentiellement dangereuse qui, si vous ne l'évitez pas, peut provoquer la mort ou des blessures graves.

Une situation potentiellement dangereuse qui, si vous ne l'évitez pas, peut entraîner des blessures légères à modérées.

Tous les messages de sécurité vous diront quel est le danger potentiel et comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

AVERTISSEMENT

Risque d'incendie

Si les informations figurant dans ce manuel ne sont pas suivies à la lettre, il peut en résulter un incendie ou une explosion pouvant causer des dégâts matériels, des blessures, voire un décès.

• Ne pas ranger et utiliser d'essence ou d'autres vapeurs et liquides inflammables à proximité de cet appareil ou d'un autre appareil.

• QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ

• Ne pas essayer d'allumer un appareil.

• Ne pas toucher d'interrupteur électrique.
• Ne pas utiliser de téléphone dans votre bâtiment.
• Faire évacuer tous les occupants de la pièce, du bâtiment ou de la zone concernée.
• Appeler immédiatement votre fournisseur de gaz depuis chez un voisin. Suivre les instructions de votre fournisseur de gaz.
• Si le fournisseur de gaz ne peut être rejoint, appeler les pompiers.

- L'installation et la maintenance doivent être confiées à un installateur qualifié, à un réparateur agréé ou au fournisseur de gaz.

AVERTISSEMENT : L'odorat ne permet pas toujours la détection d'une fuite de gaz.

Les distributeurs de gaz recommandent l'emploi d'un détecteur de gaz (homologation UL ou CSA).

Pour d'autre information, contacter le fournisseur de gaz local.

En cas de détection d'une fuite de gaz, exécuter les instructions "Que faire dans le cas d'une odeur de gaz".

AVERTISSEMENT

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisinière ce qui peut causer un décès.

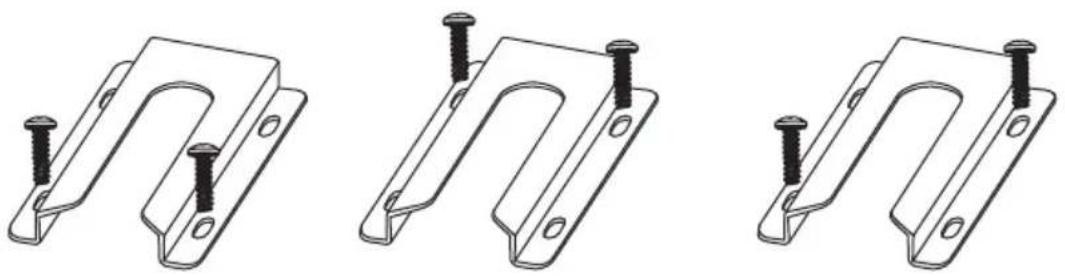

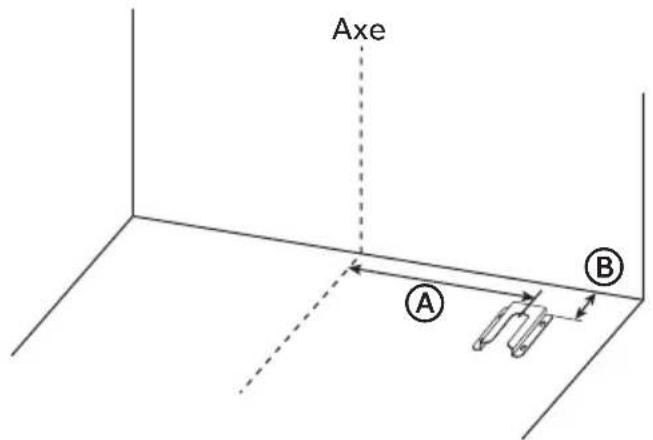

Joindre la bride antibasculement au pied arrière de la cuisinière.

Joindre de nouveau la bride antibasculement si la cuisinière est déplacée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes.

EXIGENCES D'INSTALLATION

OUTILLAGE ET PIÈCES

Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

OUTILS NÉCESSAIRES

• Mètre enrouleur
• Tournevis à lame plate
- Tournevis Phillips
- Niveau
• Perceuse électrique sans fil
- Marteau
- Clé ou pince
- Clé à tuyauterie
- Clé mixte de ^15/_16 "
• Tourne-écrou de 3/8"

• Tourne-écrou de 1/4"
- Foret de 18 " (3,2 mm) (pour planchers en bois)
• Marqueur ou crayon
• Ruban adhésif de masquage
- Composé d'étanchéité des raccords filetés – résistant au GPL
- Foret à maçonnerie à pointe carburée de 316 " (4,8 mm) (pour planchers en béton/céramique)
- Solution non corrosive de détection des fuites

Pour conversions pour GPL / gaz naturel

• Clé mixte de 12 "
• Clé mixte de 7 mm

• Tourne-écrou de 7 mm

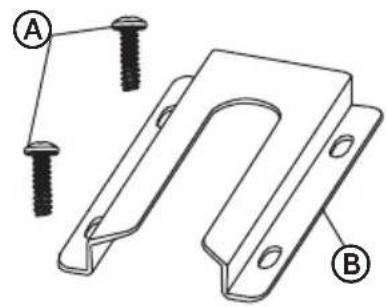

PIÈCES FOURNIES

Vérifier que toutes les pièces sont présentes.

(D) Adaptateur pour conduite de gaz avec rondelle

E Ensemble de conversion au gaz propane/naturel

REMARQUE : Les brides antibasculement doivent être solidement fixées au sous-plancher. La profondeur du plancher peut nécessiter des vis plus longues pour l'ancrage de la bride dans le sous-plancher. Des vis plus longues sont disponibles auprès de votre quincaillerie locale.

PIÈCES NÉCESSAIRES

Vérifier les codes locaux et consulter le fournisseur de gaz. Vérifier l'alimentation en gaz et l'alimentation électrique existantes. Voir les sections "Spécifications électriques" et "Spécifications de l'alimentation en gaz".

- Ensemble de conduite d'alimentation en gaz (conduite d'alimentation et 2 adaptateurs)

IMPORTANT : Respecter les dispositions de tous les codes et réglements en vigueur. Ne pas obstruer le flux de combustion et l'air de ventilation.

- C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation exigées, si spécifiées sur la plaque signalétique de l'appareil. La plaque signalétique est située du côté gauche du cadre du four. Ouvrir la porte du four pour lire l'étiquette. Consulter l'étiquette située sur le panneau arrière de la cuisinière pour des données supplémentaires et connaître la puissance nominale du four.

TEMPÉRATURE

IMPORTANT : Ce four a été conçu conformément aux exigences des normes UL et CSA International et respecte la température maximale permise de 194 °F (90 °C) pour les placards en bois.

• Les matériaux de certains placards et certains matériaux de construction ne sont pas conçus pour résister à la chaleur générée par le four durant la cuisson au four ou l'autonettoyage. Consulter le constructeur de la maison ou le fabricant des placards pour déterminer si les matériaux utilisés pourraient subir un changement de couleur, une déstratification ou d'autres dommages.
• Contacter un installateur de revêtement de sol qualifié, qui pourra déterminer si le revêtement de sol peut résister à une température d'au moins 200 °F (93 °C).
• Dans le cas de l'installation de la cuisinière par dessus un tapis, placer sous la cuisinière une plaque d'appui isolée, ou une plaque de contreplaqué de 1/4" (0,64 cm).

RENSEIGNEMENTS GÉNÉRAUX

• La cuisinière doit être placée de manière à permettre une utilisation pratique dans la cuisine.
• Dans le cas d'une cuisinière encastrée, l'enceinte doit recouvrir complètement les côtés et l'arrière de la cuisinière.
• Afin de minimiser le risque de brûlures ou d'incendie au-dessus de la table de cuisson, on doit éviter d'installer un placard mural. Si le rangement en placard est envisagé, le risque peut être réduit par l'installation d'une hotte de cuisinière ou un ensemble hotte/micro-ondes opérant horizontalement sur un minimum de 5" (12,7 cm) au-delà du bas des placards.
• Toutes les ouvertures dans le mur ou le plancher de l'emplacement d'installation de la cuisinière doivent être scellées.
• Ne pas réaliser un scellement entre la cuisinière et les placards latéraux.
• Une source d'électricité avec liaison à la terre est nécessaire. Voir la section "Spécifications électriques".
• Une source de gaz adéquate doit être disponible. Voir la section "Spécifications de l'alimentation en gaz".

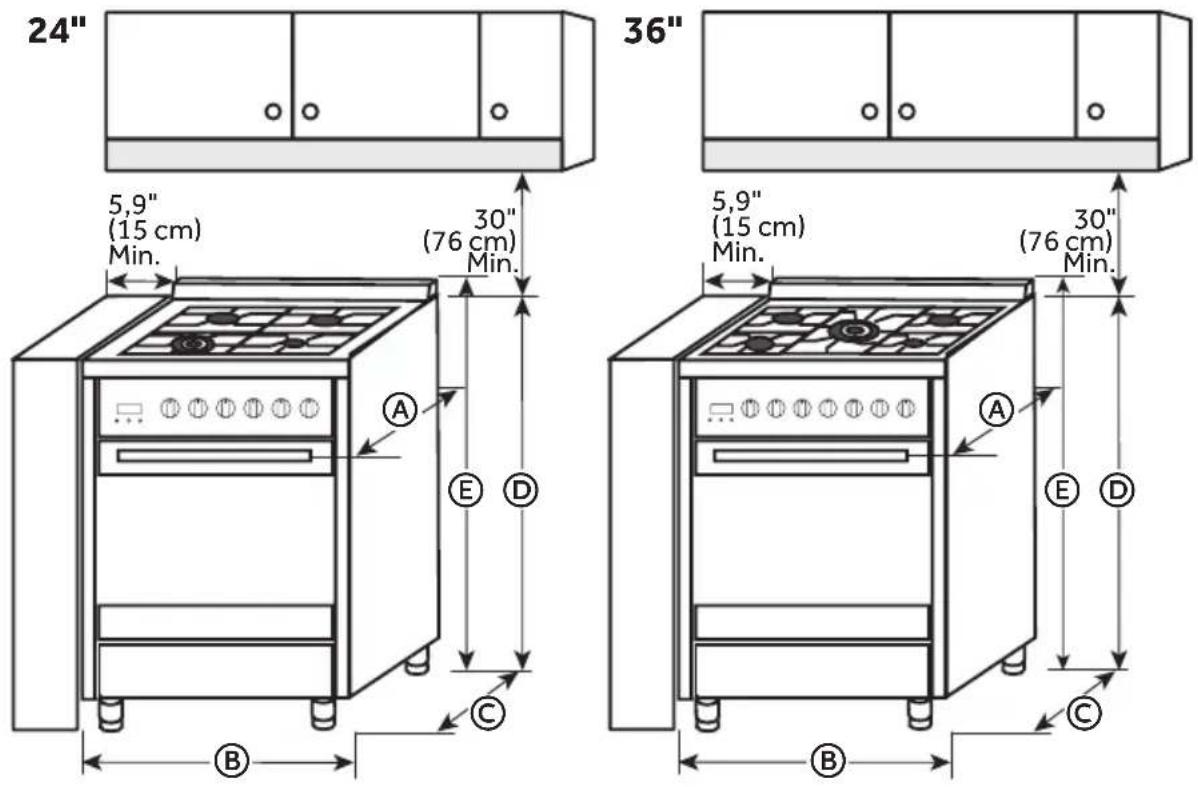

DIMENSIONS

Produit/ouverture

Les dimensions d'ouverture illustrées correspondent à une installation entre des placards de 24" (61,0 cm) de profondeur, avec plan de travail de 25" (64,0 cm) de profondeur et de 36" (91,4 cm) de hauteur.

Taille du modèle	A.Pro-fondeur avec poignée	B. Largeur	C.Pro-fondeur	D.Hauteur jusqu'à la surface de la table de cuisson	E.Hauteur totale
24"	25 15 " (64,28 cm)	23 25 " (60 cm)	23 35 " (60 cm)	36" (91 cm) 37 15 " (95,5 cm)
36"	25 15 " (64,28 cm)	35 25 " (90 cm)	23 35 " (60 cm)	36" (91 cm) 37 15 " (95,5 cm)

REMARQUE : La cuisinière peut être surélevée d'environ 1" (2,5 cm) en ajustant les pieds de nivellement. L'avant de la porte et du tiroir peuvent s'avancer davantage en fonction de l'agencement souhaité.

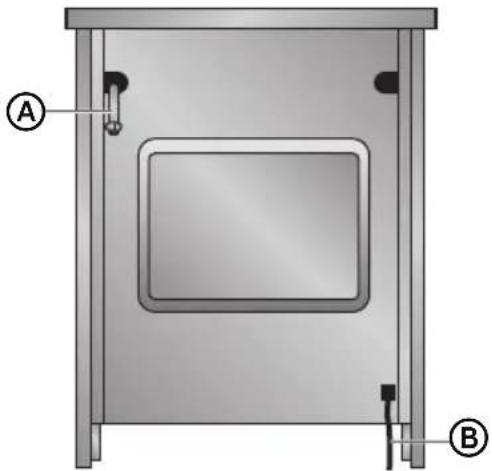

Arrière de la cuisinière

a Conduite de gaz sortant de la cuisinière
b Cordon d'alimentation

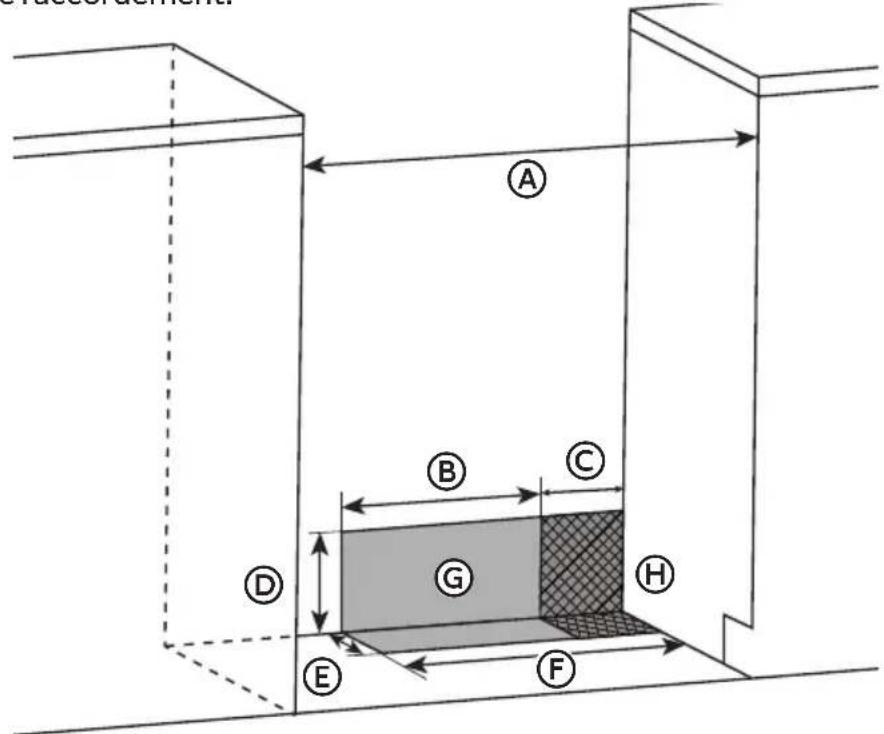

Alimentation électrique

IMPORTANT : Une prise électrique au plancher peut être soit encastrée soit montée en surface, mais une prise électrique murale doit être encastrée pour pouvoir effectuer le raccordement.

a 24" Modèle - 23 ^2/5 " (60 cm) 36" Modèle - 35 ^2/5 " (90 cm)

b 1112 (29,2 cm)

C 6" (15,2 cm)

d 7 ^1/4 " (18,4 cm)

e 3" (7,6 cm)

f 17½" (44 cm)

g Emplacement conseillé pour la prise électrique

h Emplacement conseillé pour le raccordement à l'alimentation en gaz

*REMARQUE : Distance de séparation minimale de 24" (61 cm) lorsque le fond d'un placard de bois ou de métal est protégé par une planche ignifugée d'au moins ¼" (0,64 cm) recouverte d'une tôle d'acier d'épaisseur égale ou supérieure au calibre 28 MSG, d'acier inoxydable de 0,015" (0,4 mm), d'aluminium de 0,024" (0,6 mm), ou de cuivre de 0,020" (0,5 mm). Distance de séparation minimale de 30" (76,2 cm) entre le dessus de la table de cuisson et le fond d'un placard de bois ou de métal non protégé.

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre du cordon d'alimentation.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de cette instruction pourrait causer un décès, un incendie ou un choc électrique.

IMPORTANT : La cuisinière doit être reliée à la terre en conformité avec les codes et règlements locaux en vigueur, ou en l'absence de codes locaux, avec le National Electrical Code, ANSI/NFPA 70 ou le Code canadien des installations électriques, CSA C22.1.

Cette cuisinière est dotée d'un système d'allumage électronique qui ne fonctionnera pas en cas de branchement dans une prise qui n'est pas correctement polarisée.

Si les codes le permettent et si on utilise un conducteur distinct de liaison à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

On peut obtenir un exemplaire de la norme ci-dessus auprès de :

• L'appareil doit être alimenté par un circuit de 120 V, CA seulement, 60 Hz, 15 ampères, protégé par fusible. On recommande également d'utiliser un fusible ou un disjoncteur temporisé. Il est recommandé de raccorder l'appareil sur un circuit distinct exclusif à cet appareil.
• Les systèmes d'allumage électronique fonctionnement avec des limites de tension étendues, mais une liaison à la terre correcte et une polarité appropriée sont nécessaires. Vérifier que la prise fournit une alimentation de 120 V et qu'elle est correctement reliée à la terre.

• Il n'est pas nécessaire de brancher cette cuisinière à gaz sur une prise équipée d'un disjoncteur différentiel. Il est recommandé de ne pas brancher une cuisinière à gaz ou tout autre gros appareil électroménager à allumage électrique par étincelle dans une prise murale à disjoncteur différentiel, car ce dernier peut se déclencher lors de l'utilisation normale de l'allumeur.

• La performance de cette cuisinière n'est pas a ectée si elle fonctionne sur un circuit protégé par disjoncteur di érentiel. Toutefois, le déclenchement intempestif du disjoncteur di érentiel en utilisation normale peut se produire du fait de la nature des cuisinières à gaz à allumage électronique.

• Le schéma de câblage est situé à l'arrière de la cuisinière, dans un sachet plastique transparent.

REMARQUE : Le châssis métallique de la cuisinière doit être relié à la terre pour que le tableau de commande puisse fonctionner. Si le châssis métallique de la cuisinière n'est pas relié à la terre, aucune touche ne fonctionne. En cas de doute, consulter un électricien quali é pour savoir si le châssis métallique de la cuisinière est relié à la terre.

SPÉCIFICATIONS DE L'ALIMENTATION EN GAZ

AVERTISSEMENT

Risque d'explosion

Utiliser une canalisation neuve d'alimentation en gaz approuvée par la CSA International.

Installer un robinet d'arrêt.

Bien serrer chaque organe de connexion des raccordements au gaz.

En cas de connexion au GPL, demander à une personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifiée, on comprend :

le personnel autorisé de chauffage, le personnel autorisé d'une compagnie de gaz, et le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

Observer toutes les prescriptions des codes et règlements en vigueur.

IMPORTANT : L'installation doit satisfaire aux critères de tous les codes et règlements locaux. En l'absence de code local, l'installation doit satisfaire aux prescriptions de la plus récente édition du code national en vigueur : National Fuel Gas Code ANSI Z223.1 (American National Standard), ou CAN/CGA B149.

IMPORTANT : Les tests de fuite de la cuisinière doivent être e ectués selon les instructions du fabricant.

TYPE DE GAZ

Gaz naturel:

La conception de cette cuisinière a été homologuée par CSA International pour l'alimentation au gaz naturel, ou pour l'alimentation au GPL après conversion adéquate.

- Cette cuisinière a été configurée à l'usine pour l'alimentation au gaz naturel. Voir la section "Conversions pour changement de gaz". La plaque signalétique des numéros de modèle et de série située sur le côté droit de la garniture de la porte du four indique les types de gaz utilisables. Si le type de gaz disponible n'est pas mentionné sur la plaque signalétique, consulter le fournisseur de gaz local.

Conversion au GPL :

IMPORTANT : L'opération de conversion doit être exécutée par un technicien qualifié.

Consulter le fournisseur de gaz avant toute conversion de l'appareil pour l'utilisation d'un type de gaz qui n'est pas mentionné sur la plaque signalétique. Voir la section "Conversions pour changement de gaz".

CANALISATION DE GAZ

Installer une canalisation de gaz rigide de 34 " (1,9 cm) jusqu'à l'emplacement d'installation de la cuisinière. L'emploi d'une canalisation de plus petit diamètre ou plus longue peut engendrer une déficience du débit d'alimentation. On doit utiliser un composé d'étanchéité des tuyauteries résistant à l'action du gaz de pétrole liquéfié. Pour l'alimentation au GPL, le diamètre des canalisations doit être de 12 " (1,3 cm) ou plus. Généralement, le fournisseur de GPL détermine les matériaux à utiliser et le diamètre approprié.

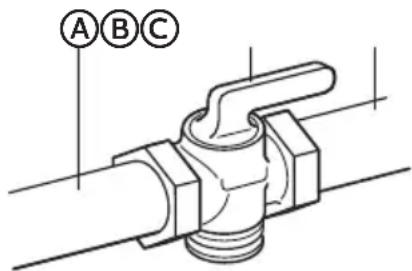

Robinet d'arrêt du gaz :

- La canalisation d'alimentation en gaz doit comporter un robinet d'arrêt manuel. Le robinet d'arrêt manuel doit être séparé de la cuisinière, mais doit se trouver dans la même pièce en un endroit où il sera facilement accessible pour les manoeuvres d'ouverture/fermeture. Ne pas entraver l'accès au robinet d'arrêt manuel. Le robinet d'arrêt manuel est prévu pour ouvrir ou fermer l'alimentation en gaz de la cuisinière.

A B C

Ⓐ Canalisation de gaz
(B) Robinet d'arrêt manuel - position d'ouverture
© Conduite de gaz flexible/rigide vers la cuisinière

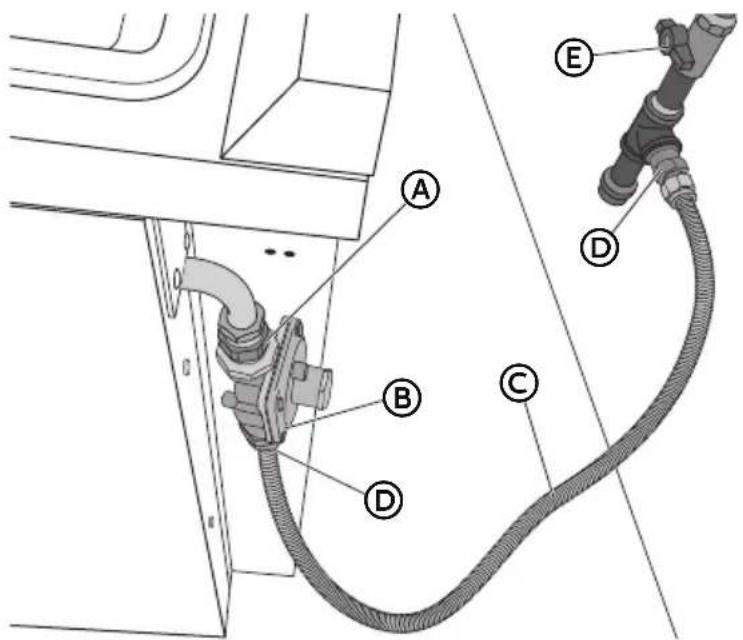

Raccord métallique flexible :

- Si les codes locaux le permettent, on peut utiliser pour raccorder la cuisinière à la canalisation de gaz un raccord métallique flexible neuf (homologation CSA) de 4 à 5 pi (122 à 152,4 cm) de longueur, de diamètre interne de 12 " (1,3 cm) ou 34 " (1,9 cm).

• Un raccord avec filetage mâle de 12 " (1,3 cm) est nécessaire pour la connexion sur le raccord à filetage femelle à l'entrée du détendeur de l'appareil.
• Veiller à ne pas déformer/écraser/endommager le tube métallique flexible lors d'un déplacement de la cuisinière.

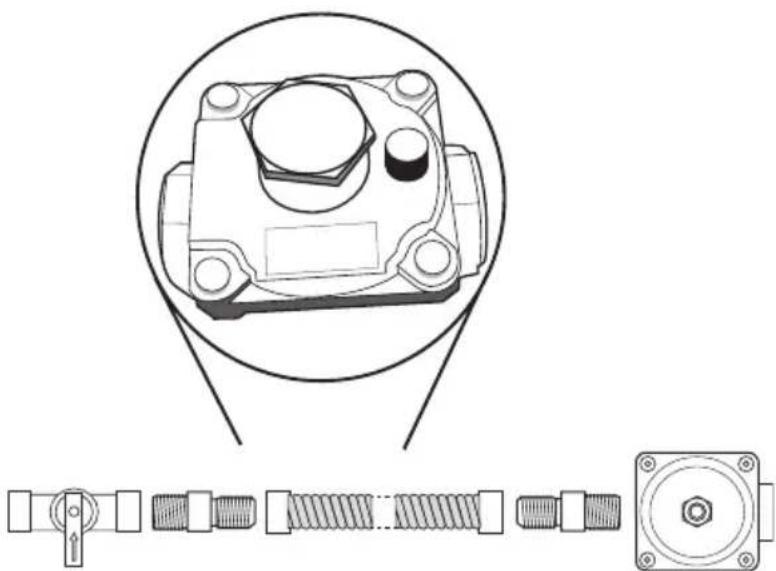

Raccordement par un ensemble rigide :

On doit utiliser une combinaison de raccords pour réaliser un raccordement rigide entre la cuisinière et la canalisation de gaz. Le tuyau rigide doit se trouver au même niveau que le raccord de connexion de la cuisinière. On doit veiller à ne soumettre les sections de canalisation d'alimentation à aucun effort de traction ou flexion, pour que la cuisinière soit d'aplomb et correctement alignée.

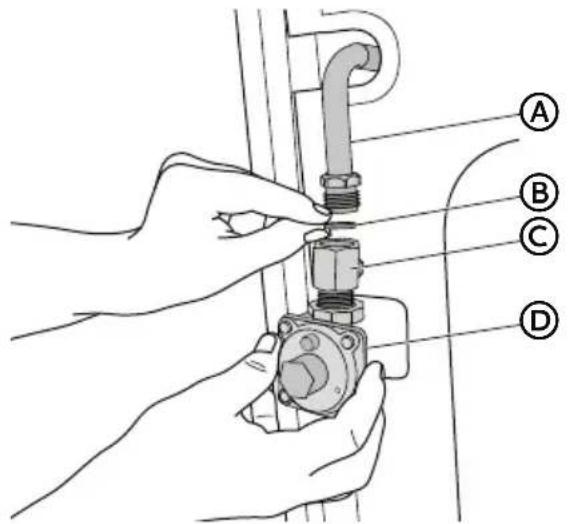

Le détendeur fourni avec cette cuisinière doit être utilisé. Pour un fonctionnement correct, la pression d'alimentation du détendeur doit être comme suit :

Gaz naturel:

Pression minimum : 5" (colonne d'eau)

Pression maximum : 14" (colonne d'eau)

GPL:

Pression minimum : 11" (colonne d'eau)

Pression maximum : 14" (colonne d'eau)

En cas d'incertitude quant à la pression d'alimentation à établir, contacter le fournisseur de gaz local.

Débit thermique des brûleurs

Les débits thermiques indiqués sur la plaque signalétique correspondent à une altitude d'utilisation inférieure à 2000 pi (609,6 m).

Lorsque l'appareil est utilisé à une altitude supérieure à 2000 pi (609,6 m), on doit réduire le débit thermique indiqué de 4 % pour chaque tranche de 1000 pi (304,8 m) au-dessus du niveau de la mer (pas applicable au Canada).

TESTS DE PRESSURISATION DE LA CANALISATION DE GAZ

Pression d'alimentation en gaz pour le régulateur d'essai doit être d'au moins 1" colonne d'eau sous pression (WCP) au-dessus de la pression du collecteur montré sur le modèle / série plaque signalétique.

Pressurisation à une pression supérieure à ½ lb/po² (14" - colonne d'eau)

Lors de tout test de pressurisation de ce système à une pression supérieure à 12 lb/po ^2 (3,5 kPa), on doit déconnecter la cuisinière et son robinet d'arrêt individuel de la canalisation de gaz.

Pressurisation à une pression inférieure à ½ lb/po² (14" - colonne d'eau)

Lors de tout test de pressurisation de la canalisation de gaz à une pression égale ou inférieure à ½ lb/po² (3,5 kPa), on doit isoler la cuisinière de la canalisation de gaz par fermeture de son robinet d'arrêt manuel individuel.

INSTRUCTIONS D'INSTALLATION

IMPORTANT : Cet appareil doit être installé uniquement par des personnes autorisées et en conformité avec les instructions d'installation du fabricant, les règlements locaux en matière de raccordement au gaz, les codes du bâtiment municipaux, les règlements spécifiques au câblage électrique, les règlements d'approvisionnement en eau locaux.

ÉTAPE 1 - DÉBALLAGE DE LA CUISINIÈRE

AVERTISSEMENT

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer la cuisinière.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. Ôter les matériaux d'emballage, le ruban adhésif et la pellicule protectrice de la cuisinière. Garder la base de carton sous la cuisinière. Ne rien jeter avant d'avoir complètement terminé l'installation.
2. Retirer les grilles de four et le sachet de pièces du four et les matériaux d'emballage.

3. Pour retirer le fond en carton, prendre d'abord les 4 coins en carton de la caisse. Empiler l'un des coins sur un autre. Répéter avec les 2 autres coins. Les disposer sur le plancher dans le sens de la longueur derrière la cuisinière, à titre de support de la cuisinière lorsque celle-ci est placée sur sa partie postérieure.

4. À l'aide d'au moins deux personnes, saisir fermement la cuisinière et la déposer délicatement sur sa partie postérieure, sur les coins de protection.

5. Retirer le fond en carton.

REMARQUES :

• Les pieds de nivellement peuvent être réglés pendant que la cuisinière repose sur sa partie postérieure.
• Pour relever la cuisinière en position verticale, placer un carton ou un panneau de fibres dur au sol devant la cuisinière pour protéger le plancher. À deux personnes au moins, redresser la cuisinière et la placer sur le carton ou le panneau de fibres dur.

ÉTAPE 2 - INSTALLATION DU DOSSERET

Pour une aération adéquate et pour protéger les murs contre les éclaboussures, installer le dosseret sur le bord arrière de la table de cuisson qui dépasse de l'arrière du four.

Pièces fournies : Vis (6)

REMARQUE : Les modèles de 24" utilisent 4 vis et ceux de 36", 6 vis.

1. Aligner les trous du dosseret avec les trous du bord arrière de la table de cuisson.
2. À l'aide d'une personne maintenant le dosseret en place et en travaillant par le dessous du bord arrière dépassant, insérer les vis à travers le bord inférieur de la table de cuisson jusque dans les trous du bord inférieur du dosseret. Serrer complètement.

REMARQUE : Les modèles de 24" utilisent 2 vis et ceux de 36", 4 vis.

Modèle de 24"

Ⓐ Dosseret : bord arrière
© Dosseret : bord inférieur

Modèle de 36"

Ⓐ Dosseret : bord arrière
© Dosseret : bord inférieur

1. Insérer les deux vis (une de chaque côté) à travers le bord arrière du dosseret et dans la table de cuisson. Serrer complètement.

ÉTAPE 3 - INSTALLATION DE LA BRIDE ANTIBASCULEMENT

Une bride antibasculement est fournie avec la cuisinière.

⚠ AVERTISSEMENT

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisinière ce qui peut causer un décès.

Joindre la bride antibasculement au pied arrière de la cuisinière.

Joindre de nouveau la bride antibasculement si la cuisinière est déplacée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes.

IMPORTANT : Une trousse de support antibasculement est incluse avec la cuisinière. La bride antibasculement utilise le pied de nivellement droit ou gauche afin de fixer la cuisinière au plancher.

1. Ôter la bride antibasculement fixée par du ruban adhésif à l'intérieur du four ou du tiroir de remisage.
2. Déterminer et marquer l'axe central de l'ouverture.

REMARQUE : On peut installer la bride antibasculement du côté gauche ou droit de l'ouverture.

1. Placer la bride antibasculement sur le sol de sorte que les distances à partir du centre de la bride à l'axe central et au mur soient correctes par rapport au modèle à installer. Voir le tableau suivant pour les distances requises.

2. Percer deux trous de 18 " (3 mm) à travers les orifices de montage sur la bride antibasculement et dans le plancher.

Axe A B

Taille du modèle	Dimension A Dimension B
24"	17 12 " (53,5 cm) 5" (12,7 cm)
36"	32 45 " (83,5 cm) 5" (12,7 cm)

1. Au moyen des deux vis fournies, fixer la bride antibasculement au sol.

REMARQUE : Un des pieds arrière de la cuisinière sera centré avec la bride antibasculement une fois déplacé à son emplacement final.

Position avant Position arrière Diagonale

ÉTAPE 4 - RACCORDEMENT AU GAZ

AVERTISSEMENT

Risque d'explosion

Utiliser une canalisation neuve d'alimentation en gaz approuvée par la CSA International.

Installer un robinet d'arrêt.

Bien serrer chaque organe de connexion des raccordements au gaz.

En cas de connexion au GPL, demander à une personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifiée, on comprend :

le personnel autorisé de chauffage, le personnel autorisé d'une compagnie de gaz, et le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

RACCORD MÉTALLIQUE FLEXIBLE TYPIQUE

RACCORDER L'ADAPTATEUR DE LIAISON BSPP À NPT AU DÉTENDEUR :

1. Appliquer une pâte à joints résistante au propane sur le filetage mâle de l'adaptateur ©.

2. Insérer l'adaptateur © dans la prise du détendeur Ⓓ, puis serrer au moyen de deux clés à molette de 10". S'assurer que la flèche d'écoulement du gaz inscrite sur le corps du détendeur soit orientée vers la canalisation d'entrée de gaz de la cuisinière.

3. Installer la rondelle Ⓑ sur l'extrémité femelle de l'adaptateur Ⓒ, puis raccorder ensuite l'adaptateur Ⓓ à la canalisation d'entrée de gaz Ⓔ au moyen du raccord à compression et en serrant.

REMARQUE : La rondelle Ⓑ doit être utilisée pour créer un scellage anti-fuites.

Ⓐ Conduite de gaz sortant de la cuisinière
B Rondelle (fournie)
© Adaptateurs (fournie)
Détecteur-régulateur de gaz (fournie)

RACCORDER LA CONDUITE DE GAZ DU DÉTENDEUR À L'ALIMENTATION EN GAZ :

1. Appliquer une pâte à joints résistante au propane sur le filetage effilé (NPT) des deux adaptateurs Ⓓ fournis avec l'ensemble de conduite à gaz.
2. Fixer un adaptateur sur le détendeur et l'autre adaptateur sur le robinet d'arrêt de la canalisation de gaz, puis serrer les deux.

REMARQUE : Ne pas tourner le détendeur.

1. Fixer la conduite de gaz flexible Ⓒ aux adaptateurs Ⓓ, un adaptateur à chaque extrémité.

IMPORTANT : Tous les raccords doivent être serrés avec une clé (requiert deux clés à molette de 10"). Ne pas serrer excessivement les raccords sur le détendeur. Un serrage excessif peut fendre le détendeur et donc provoquer une fuite.

Ⓐ Adaptateur (fournie)
B Détecteur-régulateur de gaz
© Canalisation d'alimentation en gaz
(D) Adaptateurs (à partir de l'ensemble de conduite d'alimentation en gaz).
E Robinet d'arrêt du gaz

ACHEVER LE RACCORDEMENT

1. Ouvrir le robinet d'arrêt manuel sur la canalisation de gaz (la manette doit être parallèle au tuyau).
2. Effectuer une recherche des fuites : appliquer au pinceau sur les connexions une solution non corrosive de détection des fuites; la formation de bulles identifiera une fuite. Éliminer toute fuite constatée.

ÉTAPE 5 - RACCORDEMENT ÉLECTRIQUE

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre du cordon d'alimentation.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de cette instruction pourrait causer un décès, un incendie ou un choc électrique.

1. Faire glisser la cuisinière à proximité de son emplacement final.
2. Brancher sur une prise de courant à 3 alvéoles, reliée à la terre.

ÉTAPE 6 - INSTALLATION DE LA CUISINIÈRE

IMPORTANT : Si la cuisinière est déplacée pour régler les pieds de nivellement, s'assurer que la bride antibasculement est engagée en répétant les étapes 1 à 8 lorsque l'on replace la cuisinière à son emplacement final.

1. S'assurant que le pied de nivellement arrière glisse dans la bride antibasculement. Laisser un espace de 1" (2,5 cm) entre l'arrière de la cuisinière et le mur.

2. Placer l'extérieur du pied contre le bord inférieur avant pour immobiliser la cuisinière, puis saisir l'arrière de la cuisinière comme illustré.

1. Avec précaution, tenter de faire basculer la cuisinière vers l'avant.

En cas de résistance immédiate, cela signifie que le pied de la cuisinière est engagé dans la bride antibasculement. Passer à l'étape 8.

1. Si l'arrière de la cuisinière se soulève de plus de ½" (1,3 cm) du plancher sans opposer de résistance, cesser d'incliner la cuisinière et la reposer doucement sur le plancher. Le pied de la cuisinière n'est pas engagé dans la bride antibasculement.

IMPORTANT : Si l'on entend un claquement ou un bruit d'éclatement lorsqu'on soulève la cuisinière, cela signifie peut-être que la cuisinière n'est pas bien engagée dans la bride. Vérifier qu'aucun obstacle n'empêche la cuisinière de glisser jusqu'au mur ou le pied de la cuisinière de glisser dans la bride. Vérifier que la bride est fermement maintenue en place par les vis de montage.

1. Glisser la cuisinière vers l'avant et vérifier que la bride antibasculement est bien fixée au plancher ou au mur.

2. Faire glisser de nouveau la cuisinière de façon à ce que son pied arrière se trouve dans la fente de la bride antibasculement.

3. Répéter les étapes 1 et 2 pour s'assurer que le pied de la cuisinière est bien engagé dans la bride antibasculement.

Si l'arrière de la cuisinière se soulève de plus de ½" (1,3 cm) du plancher sans opposer de résistance, cela signifie peut-être que la bride antibasculement n'est pas correctement installée. Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée.

1. Déplacer la cuisinière à son emplacement final et vérifier que la cuisinière est d'aplomb en plaçant un niveau sur le fond du four.

REMARQUE : Pour obtenir des résultats de cuisson optimaux sur la table de cuisson et au four, la cuisinière doit être de niveau.

1. Au besoin, utiliser une clé pour ajuster la hauteur des pieds de nivellement jusqu'à ce que la cuisinière soit d'aplomb transversalement et d'avant en arrière. Voir la section "Nivellement de la cuisinière".

ÉTAPE 7 - NIVELLEMENT DE LA CUISINIÈRE (AU BESOIN)

IMPORTANT : La cuisinière doit être d'aplomb.

La cuisinière peut être surélevée d'environ 2" (5 cm) en ajustant les pieds de nivellement.

1. Si la cuisinière n'est pas d'aplomb, la tirer de sorte que le pied de nivellement arrière se dégage de la bride antibasculement.
2. Placer une grille plate standard dans le four.
3. Placer un niveau sur la grille.
4. Utiliser une clé ou une pince pour régler les pieds de nivellement vers le haut ou vers le bas jusqu'à ce que la cuisinière soit d'aplomb.
5. Repousser la cuisinière pour la remettre en place. Vérifier que le pied de nivellement arrière est engagé dans la bride antibasculement.

ÉTAPE 8 - CONTRÔLE DU FONCTIONNEMENT DU SYSTÈME D'ALLUMAGE ÉLECTRONIQUE

Les brûleurs de la table de cuisson et du four utilisent des allumeurs électroniques plutôt que des veilleuses à flamme permanente. Lorsqu'on tourne le bouton de commande d'un brûleur de la table de cuisson à la position "ICON", le système génère une étincelle pour l'allumage du brûleur.

La génération d'étincelles se poursuit aussi longtemps que le bouton de commande est laissé à la position "ICON".

Lorsqu'on tourne le bouton de commande du brûleur du four à la position désirée, les étincelles générées provoquent l'inflammation du gaz.

Contrôle du fonctionnement des brûleurs de surface standard :

Enfoncer et tourner chaque bouton de commande à la position "ICON". La flamme doit s'allumer sur le brûleur en moins de 4 secondes. Lors de l'allumage initial du brûleur, le délai d'allumage peut être supérieur à 4 secondes du fait de la présence d'air dans la canalisation de gaz.

Si les brûleurs ne s'allument pas correctement :

1. Ramener le bouton de commande du brûleur de surface à la position "OFF" (arrêt).
2. Vérifier que la cuisinière est branchée. Vérifier que le disjoncteur ne s'est pas déclenché et qu'aucun fusible n'a grillé.
3. Vérifier que chaque robinet d'arrêt de gaz est à la position "open" (ouverture).
4. Vérifier que les chapeaux de brûleur sont correctement placés sur la base des brûleurs.

Répéter le processus de mise en marche. Si un brûleur ne s'allume pas à ce stade, tourner les boutons de commande sur la position "OFF" (arrêt) et contacter le revendeur ou un dépanneur agréé pour obtenir de l'aide.

Réglage de la taille des flammes :

Régler la taille des flammes sur les brûleurs. Au réglage "bas", la flamme du brûleur de la table de cuisson doit être stable et bleue et mesurer environ 14 " (6,4 mm) de hauteur.

(A) Flamme au réglage "Bas"

B Flamme au réglage "Élevé"

Réglage des brûleurs standard :

IMPORTANT : Les réglages doivent être effectués pendant que deux autres brûleurs sont allumés sur un réglage moyen. Cette précaution évite de régler la rangée supérieure de flammes à un niveau trop bas, qui provoquerait son extinction lorsque d'autres brûleurs s'allument.

La vis de réglage au centre de la tige de commande du robinet permet de régler la taille des flammes. La tige de commande est située juste derrière le bouton de commande.

S'il est nécessaire de régler la taille des flammes au réglage "bas" :

OFF A B MAX MIN

A Vis de réglage B Tige du bouton de commande

1. Allumer un brûleur et tourner le bouton de commande au réglage le plus bas.
2. Ôter le bouton de commande.

3. Insérer un petit tournevis à lame plate dans la vis de réglage, puis tourner doucement la vis jusqu'à obtenir un aspect adéquat de la flamme.

4. Ouvrir davantage le robinet si la flamme est trop petite ou vacillante.
   • Fermer davantage le robinet si la flamme est trop grande.

5. Réinstaller le bouton de commande.

6. Tester la flamme en tournant le bouton de commande pour le faire passer de la position "LO" (basse) à la position "HI" (élevée) et observer les flammes pour chaque réglage.
7. Répéter les étapes ci-dessus pour chaque brûleur.

AVERTISSEMENT

Risque d'explosion

Utiliser une canalisation neuve d'alimentation en gaz approuvée par la CSA International.

Installer un robinet d'arrêt.

Bien serrer chaque organe de connexion des raccordements au gaz.

En cas de connexion au GPL, demander à une personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifiée, on comprend :

le personnel autorisé de chauffage, le personnel autorisé d'une compagnie de gaz, et le personnel d'entretien autorisé.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

CONVERSION POUR L'ALIMENTATION AU GPL/PROPANE

Cet appareil peut être alimenté au gaz naturel ou au GPL/propane. Il a été configuré à l'usine pour alimentation au gaz naturel. Une trousse de conversion au GPL est fournie avec votre cuisinière. Cette trousse porte l'inscription "POUR CONVERSION AU GPL/ PROPANE".

Lorsque la cuisinière est convertie pour utilisation au gaz de pétrole liquéfiés (GPL), la colonne d'eau de l'alimentation en GPL doit être de 10" (min.) à 14" (max.) vers le détenteur de la cuisinière.

La conversion doit être effectuée par un technicien de service qualifié en conformité avec les instructions de la trousse et tous les codes et prescriptions locales. Le non-respect de ces instructions peut causer une blessure corporelle ou des dégâts matériels. L'agence qualifiée effectuant ce travail assume l'entière responsabilité de la conversion.

Tableau des caractéristiques des brûleurs et des gicleurs de 24"

Type de brûleur	Position	Gicleur Gaz Pression Taux
		Diam. (mm)	Type [i.w.c.] [BTU/h]
Brûleur auxiliaire	Avant droite 0,9	NG 4" 5000
		0,58 LP (Propane) 10" 5000
Brûleurs semi-rapides	Arrière gauche	1,17 NG 4" 6859
		0,75 LP (Propane) 10" 6859
Brûleur à triple cerclage	Avant gauche 0,93 + 1,82 NG 4" 17357
				1,14 + 0,56 LP (Propane) 10" 15000
Brûleurs rapides	Arrière droite 1,6 NG 4" 6859
			1,03 LP (Propane) 10" 6859

REMARQUE : Le brûleur triple ne possède que deux injecteurs, un injecteur monté au centre et l'autre monté sous la plaque d'obturation. Pour accéder au deuxième injecteur, retirer les deux vis et la plaque d'obturation.

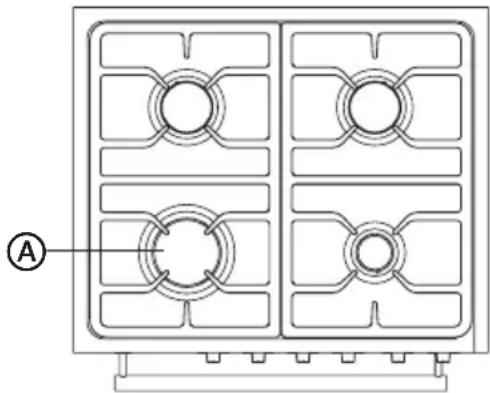

Ⓐ L'ouverture dans la grille pour anneau de wok (inclus) est située sur le brûleur avant gauche.

Tableau des caractéristiques des brûleurs et des gicleurs de 36"

Type de brûleur	Position	Gicleur Gaz Pression Taux
		Diam. (mm) Type [i.w.c.] [BTU/h]
Brûleur auxiliaire	Avant droite 1.1	NG 4" 5000
		0.7 LP (Propane) 10" 5000
Brûleurs semi-rapides	Arrière gauche et droite	1.29 NG 4" 6859
		0.8 LP (Propane) 10" 6859
Double brûleur	Centre intérieur	0.99*5	NG 4" 17357
	Centre externe	0.56*6	LP (Propane) 10" 15000
Brûleurs rapides	Avant gauche 1.	.45 NG 4" 8500
		0.91 LP (Propane) 10" 8500

Ⓐ L'ouverture dans la grille pour anneau de wok (inclus) est située sur le brûleur avant gauche.

Outils nécessaires à la conversion :

• Clé
• Tourne-écrou de 7 mm
• Lunettes de sécurité
• Petit tournevis à lame plate

ÉTAPE 1 - RÉGLAGE DU DÉTENTEUR

IMPORTANT : Déconnecter toute alimentation électrique au niveau du coupe-circuit principal ou de la boîte à fusibles. Couper l'alimentation en gaz de la cuisinière en fermant le robinet d'arrêt manuel.

1. Dévisser le capuchon du détenteur à l'aide de la clé.

Ⓐ Capuchon du détendeur

1. Retirer la broche de la patte de retenue actuellement positionnée pour utilisation au gaz naturel.

Ⓐ Broche de la patte de retenue

1. Retourner la broche de la patte de retenue et la remettre en place dans le capuchon du détenteur. Elle est à présent positionnée pour utilisation au GPL.

Ⓐ Broche de la patte de retenue

1. Revisser le capuchon du détenteur dans le détenteur et rattacher le détenteur sur l'ensemble raccord-joint conique.

IMPORTANT : Lire et respecter attentivement les étiquettes de chaque orifice pour connaître leur emplacement correct. Voir le tableau des brûleurs plus haut dans cette section.

REMARQUE : Retirer au préalable tous les orifices avant de commencer le remplacement. Ceci a pour but d'assurer que tous les orifices ont bien été remplacés.

1. Retirer la grille, le chapeau et la tête du brûleur.

2. Retirer les orifices des brûleurs à l'aide d'un tourne-écrou de 7 mm.

   Orifices                                                   A B Brûleur auxiliaire Brûleur à cuisson semi- rapide Brûleur à cuisson rapide 1 orifice chacun

1. Installer les orifices corrects à leur emplacement exact comme indiqué sur le graphique précédent.
2. Replacer les bases, têtes, et chapeaux des brûleurs et les grilles supérieures. S'assurer que les chapeaux sont bien installés sur la tête des brûleurs.

• Allumer tous les brûleurs au réglage le plus élevé et contrôler les flammes.
  Celles-ci devraient être bleues avec une pointe jaune avec utilisation au GPL. Les particules étrangères dans la conduite de gaz peuvent donner une coloration orange à la flamme, mais celle-ci devrait disparaître rapidement.
• Tourner le bouton rotatif du brûleur de la cuisinière à la position "Lo" (basse) tout en observant la flamme.
• Les réglages doivent être effectués avec les deux autres brûleurs fonctionnant en position intermédiaire. Ceci empêche de régler trop bas la rangée supérieure de flammes, ce qui éteindrait la flamme lorsque les autres brûleurs sont allumés.

Réglage de la taille des flammes :

Régler la taille des flammes sur les brûleurs. Au réglage "bas", la flamme du brûleur de la table de cuisson doit être stable et bleue et mesurer environ 14 " (6,4 mm) de hauteur.

A Flamme au réglage "Bas"

B Flamme au réglage "Élevé"

Réglage des brûleurs standard :

La vis de réglage au centre de la tige de commande du robinet permet de régler la taille des flammes. La tige de commande est située juste derrière le bouton de commande.

S'il est nécessaire de régler la taille des flammes au réglage "bas":

OFF A B MAX MIN

Ⓐ Vis de réglage Ⓑ Tige du bouton de commande

1. Allumer un brûleur et tourner le bouton de commande au réglage le plus bas.
2. Ôter le bouton de commande.

3. Insérer un petit tournevis à lame plate dans la vis de réglage, puis tourner doucement la vis jusqu'à obtenir un aspect adéquat de la flamme.

4. Ouvrir davantage le robinet si la flamme est trop petite ou vacillante.
   • Fermer davantage le robinet si la flamme est trop grande.

5. Réinstaller le bouton de commande.

6. Tester la flamme en tournant le bouton de commande pour le faire passer de la position "LO" (basse) à la position "HI" (élevée) et observer les flammes pour chaque réglage.

7. Répéter les étapes ci-dessus pour chaque brûleur.

ÉTAPE 4 - TEST DE LA STABILITÉ DES FLAMMES

Test 1 - Tourner rapidement le bouton rotatif de la position "HI" (élevée) à la position "LO" (basse). Si la rangée supérieure des flammes s'éteint sur ce réglage, augmenter la taille des flammes et tester de nouveau.

Test 2 - Avec le brûleur réglé sur la position "LO" (basse), ouvrir et fermer la porte du placard situé sous la cuisinière. Si le courant d'air créé par le mouvement de la porte éteint la flamme, augmenter la taille des flammes et tester de nouveau.

ÉTAPE 5 - SECOND TEST DES FLAMMES

Après avoir effectué les réglages, éteindre tous les brûleurs. Allumer chaque brûleur individuellement. Observer la flamme à la position "HI" (élevée). Faire tourner le bouton sur le réglage le plus bas et s'assurer que la flamme baisse lorsque l'on tourne le bouton dans le sens antihoraire.

IMPORTANT : Une fois que la conversion a été effectuée et que les tests ont été effectués avec succès, remplir l'autocollant de conversion et inscrire votre nom, le nom de votre organisme et la date de la conversion. Coller l'autocollant à proximité de l'ouverture de la canalisation d'alimentation en gaz pour indiquer à des utilisateurs ultérieurs que cet appareil a été converti. En cas de reconversion au gaz naturel, retirer l'autocollant pour indiquer que l'appareil a été converti au gaz d'origine.

FONCTIONNEMENT ANORMAL

TOUTES LES CONDITIONS SUIVANTES SONT CONSIDÉRÉES COMME UN FONCTIONNEMENT ANORMAL ET PEUVENT NÉCESSITER UNE INTERVENTION :

• Flamme du brûleur de cuisson jaune.
  • Encrassement des ustensiles de cuisine.
• Les brûleurs ne s'allument pas correctement.
• Les brûleurs ne restent pas allumés.
• Les brûleurs s'éteignent en ouvrant la porte du four.
  • Des soupapes de gaz, difficiles à tourner.

SI L'APPAREIL NE FONCTIONNE PAS CORRECTEMENT, CONTACTER LE FOURNISSEUR DE SERVICE AUTORISÉ DANS VOTRE RÉGION

LES BRÛLEURS NE NÉCESSITENT PAS DE RÉGULATION DU DÉBIT D'AIR PRIMAIRE.

ÍNDICE

SEGURIDAD DE LA ESTUFA....58

REMARQUE : Le brûleur triple ne possède que deux injecteurs, un injecteur monté au centre et l'autre monté sous la plaque d'obturation. Pour accéder au deuxième injecteur, retirer les deux vis et la plaque d'obturation.

Ne pas Réexpédier ce Produit au Magasin

Pour tout problème concernant ce produit, veuillez contacter

le service des consommateurs "Haier Customer Satisfaction Center" au

1-877-337-3639.

PREUVE D'ACHAT D'ATÉE, NUMÉRO DE MODÈLE ET LE NUMÉRO DE SÉRIE

REQUIS POUR LE SERVICE DE GARANTIE

IMPORTANTE
