Type de produit	Hotte de cuisine encastrable
Marque	BEKO
Modèle	HNU51630SH
Alimentation	220-240 V ~ 50 Hz
Puissance du moteur	210 W
Éclairage	2 x 3 W LED (GZ10, 3000 K, 260 lm, classe F)
Débit d'air max	381 m³/h (vitesse 3)
Nombre de vitesses	3
Type de filtre à graisse	Aluminium lavable (au lave-vaisselle)
Filtre à charbon	Optionnel, remplacement tous les 3 mois
Distance minimale au-dessus de la plaque	65 cm
Diamètre de sortie d'air	120 ou 150 mm
Classe d'isolation	Classe I
Fonctions spéciales	Arrêt automatique 15 min, indicateur de nettoyage des filtres
Indicateur d'encrassement des filtres	Affichage « C » après 60 h
Disponibilité des pièces détachées	12 ans après l’achat

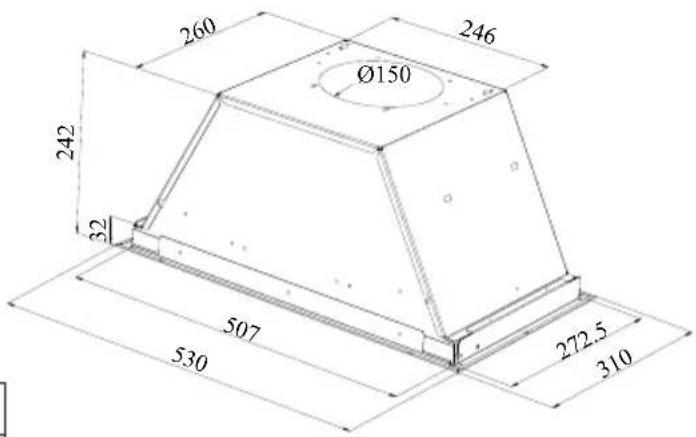

Dimensions (L x P x H)	530 x 310 x 272.5 mm (hotte uniquement, hors conduit)

FOIRE AUX QUESTIONS - HNU51630SH BEKO

Comment nettoyer le filtre à graisse en aluminium ?

Retirez le filtre en poussant le verrou vers l'avant puis en tirant vers le bas. Lavez-le avec un détergent liquide neutre ou au lave-vaisselle. Rincez et séchez avant de le remettre en place. Nettoyez-le au moins une fois par mois.

À quelle fréquence faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 3 mois. Il ne se lave pas. Vous pouvez vous en procurer auprès du service agréé.

Que faire si ma hotte ne fonctionne pas du tout ?

Vérifiez d'abord le fusible et le branchement (tension 220-240 V). Assurez-vous que d'autres appareils de la cuisine fonctionnent. Si le problème persiste, contactez le service après-vente.

Comment installer la hotte dans un meuble ?

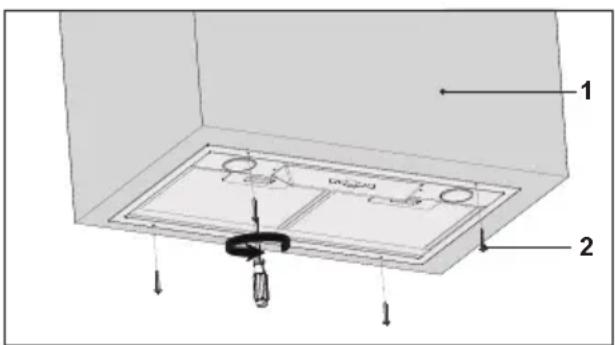

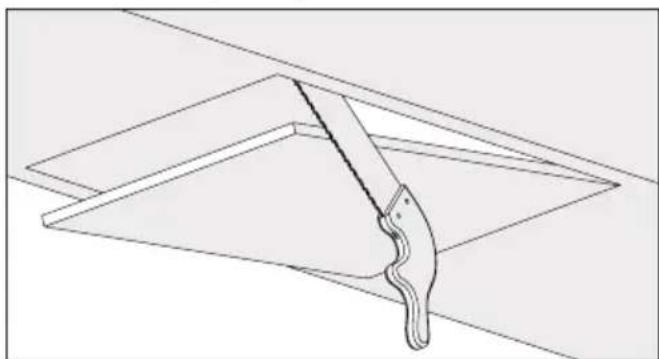

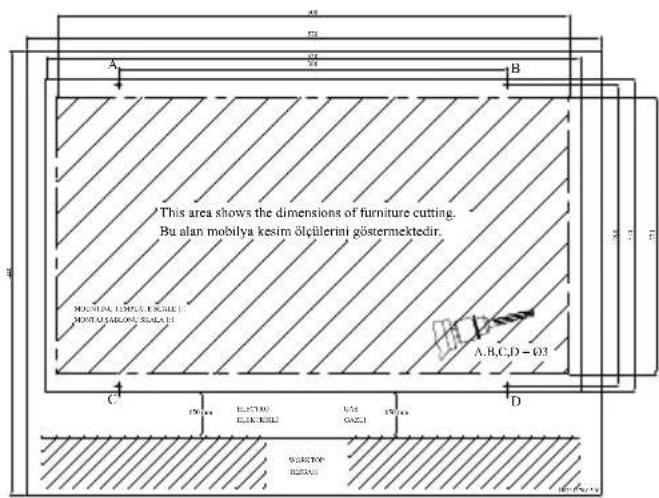

Percez les trous de montage selon le gabarit fourni (diamètre 4 mm). Découpez la surface inférieure du meuble aux dimensions indiquées. Fixez la hotte avec les 4 vis 3,9x32 mm. Raccordez le conduit d'évacuation d'air (diamètre 120 ou 150 mm).

Quelle distance minimale respecter entre la hotte et la plaque de cuisson ?

La distance minimale est de 65 cm entre la surface d'appui des récipients et la partie la plus basse de la hotte. Pour une plaque à gaz, respectez les distances supplémentaires indiquées.

Comment remplacer l'ampoule de la hotte ?

Coupez d'abord l'alimentation électrique. Laissez refroidir les ampoules. Retirez le filtre à graisse, déclipsez l'ampoule défectueuse et remplacez-la par une ampoule LED de 3 W max (culot GZ10). Remettez le filtre.

Que signifie le symbole 'C' affiché sur l'écran ?

Le symbole 'C' indique que les filtres métalliques doivent être nettoyés. Il apparaît après 60 heures de fonctionnement. Nettoyez les filtres, puis appuyez sur le bouton A pendant plus de 3 secondes (hotte éteinte) pour effacer l'indicateur.

Comment activer la fonction d'arrêt automatique de 15 minutes ?

Appuyez sur le bouton de la vitesse actuelle (A, B ou D) pendant 3 secondes. L'arrêt automatique est activé : la hotte s'éteindra après 15 minutes. Pour désactiver, appuyez à nouveau sur le même bouton.

Puis-je utiliser la hotte sans conduit d'évacuation ?

Oui, en mode recyclage avec un filtre à charbon (optionnel). Dans ce cas, retirez les rabats à l'intérieur de l'adaptateur de conduit. L'air est filtré puis renvoyé dans la pièce.

Comment éteindre l'indicateur de nettoyage des filtres ?

Après avoir nettoyé et remis les filtres métalliques, assurez-vous que la hotte est éteinte. Appuyez sur le bouton A pendant plus de 3 secondes : la lettre 'E' s'affiche puis disparaît, l'indicateur est réinitialisé.

MODE D'EMPLOI HNU51630SH BEKO

Avant toute chose, veuillez lire ce manuel d'utilisation !

Chère cliente, cher client,

Merci d'avoir choisi cet appareil Beko. Nous espérons que cet appareil, fabriqué dans des installations modernes et soumis à un processus de contrôle qualité rigoureux, vous offre les meilleures performances possible. C'est pourquoi nous vous recommandons, avant d'utiliser l'appareil, de lire attentivement et complètement ce manuel d'utilisation ainsi que tous les autres documents fournis et de les conserver soigneusement pour une utilisation future. Si vous cédez l'appareil à quelqu'un d'autre, remettez-lui également le manuel d'utilisation. Suivez les instructions en accordant une attention particulière à toutes les informations et les avertissements contenus dans le manuel d'utilisation.

Notez que ce manuel d'utilisation peut également s'appliquer à d'autres modèles. Les différences entre les modèles sont clairement décrites dans le manuel.

Signification des symboles

Les pictogrammes suivants sont repris tout au long de ce manuel :

Informations importantes et conseils utiles concernant l'utilisation de l'appareil.

AVERTISSEMENT: Avertissement sur les situations dangereuses concernant la sécurité des biens et des personnes.

AVERTISSEMENT: Avertissement contre le risque d'incendie.

AVERTISSEMENT: Avertissement contre le risque d'électrocution.

FR Cet appareil et ses accessoires se recyclent

REPRISE À LA LIVRAISON

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÈTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

1 Instructions importantes en matière de sécurité et d'environnement

1.1 Consignes générales de sécurité

Consignes de sécurité importantes - Lire attentivement et conserver pour référence ultérieure. Cette section contient les consignes de sécurité qui aident à se prémunir contre les risques d'incendie, d'électrocution, d'exposition aux fuites d'énergie à micro-ondes, de dommages corporels ou de dégâts matériels. Le non-respect de ces instructions entraînera l'annulation de toute garantie.

- Les produits Beko sont conformes aux normes de sécurité applicables. Par conséquent, en cas de dommage sur l'appareil ou son câble d'alimentation, le faire réparer ou remplacer par le revendeur, le centre SAV, un spécialiste ou des services habilités afin de prévenir tout danger. Des réparations défectueuses et non professionnelles peuvent être sources de danger et de risque pour l'utilisateur.

- Cet appareil est conçu pour un usage domestique et des utilisations similaires comme :

- dans les coins cuisine du personnel dans les magasins, bureaux, et autres environnements de travail ;

– les fermes

- Par les clients des hôtels et autres types d'environnements résidentiels ;

– et dans les chambres d'hôte.

- Utiliser l'appareil uniquement aux fins pour lesquelles il a été conçu, comme décrit dans les présentes instructions.

- Le fabricant n'est pas responsable des dommages résultant d'une mauvaise installation ou d'une mauvaise utilisation du produit.

- Cet appareil peut être utilisé par des enfants de 8 ans minimum, des personnes à capacités physiques, sensorielles ou mentales réduites et des personnes manquant d'expérience ou de connaissances suffisantes en la matière, à condition qu'elles

1 Instructions importantes en matière de sécurité et d'environnement

aient été préparées à un maniement sécurisé de l'appareil et qu'elles aient pleinement conscience des risques encourus.

- Les enfants n'ont pas le droit de jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants laissés sans surveillance.

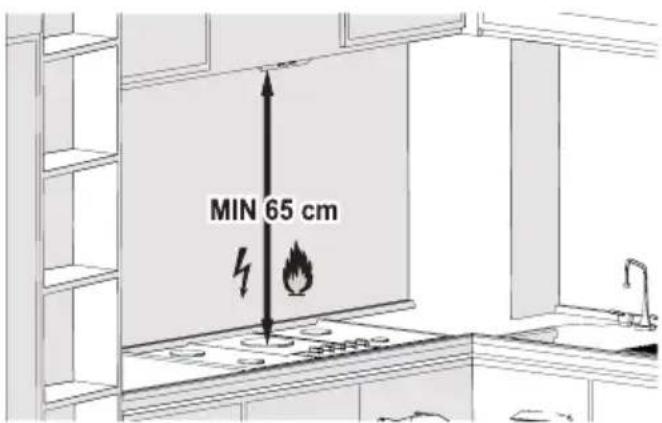

- La distance minimale entre la surface d'appui des récipients de cuisson sur la plaque de cuisson et la partie la plus basse de votre produit doit être d'au moins 65 cm.

- Si des instructions relatives à l'installation de la plaque à gaz exigent plus de distance, prenez-les en compte.

- S'assurer que la source d'alimentation électrique est conforme aux informations spécifiées sur la plaque signalétique de l'appareil.

- Ne jamais utiliser l'appareil si le câble d'alimentation ou l'appareil lui-même est endommagé.

- Pour éviter d'endommager le câble d'alimentation, éviter de l'aplatir, de le plier ou même de le frotter contre des bords coupants. Éloigner le câble d'alimentation de toute surface brûlante et des flammes.

- Utilisez l'appareil uniquement avec une prise de terre.

AVERTISSEMENT: Ne branchez pas l'appareil sur le secteur avant la fin de l'installation.

- Placer l'appareil de sorte que la prise soit toujours accessible.

- Ne touchez pas les lampes si elles ont été utilisées pendant une longue période. Elles sont chaudes et risqueraient donc de provoquer des brûlures aux mains.

- Respectez la réglementation des autorités compétentes en matière d'évacuation de l'air évacué (cette mise en garde ne s'applique pas à l'utilisation sans conduit).

- Faites fonctionner votre appareil après avoir posé une casserole, une poêle, etc. sur la plaque de

1 Instructions importantes en matière de sécurité et d'environnement

cuisson. Autrement, la température élevée peut provoquer la déformation de certaines pièces de votre produit.

• Éteignez la plaque de cuisson avant d'en retirer la casserole, la poêle, etc.
• Ne laissez pas d'huile chaude sur la plaque de cuisson. Les casseroles contenant de l'huile chaude peuvent s'enflammer.
• Faites attention à vos rideaux et à vos couvertures, car l'huile peut prendre feu pendant la cuisson de certains aliments, comme les frites.

- Le filtre à graisse doit être remplacé au moins une fois par mois. Le filtre à charbon doit être remplacé au moins tous les 3 mois.

- Le produit doit être nettoyé conformément au manuel d'utilisation. Si le nettoyage n'a pas été effectué conformément au manuel d'utilisation, il peut y avoir un risque d'incendie.

- N'utilisez pas de matériaux filtrants ignifuges à la place des filtres actuels.

• Utilisez uniquement des pièces d'origine ou pièces recommandées par le fabricant.
• N'utilisez jamais l'appareil sans le filtre et ne retirez pas les filtres lorsque l'appareil est en marche.
• En cas d'apparition d'une flamme, éteignez votre produit et vos appareils de cuisson.
• En cas d'apparition d'une flamme, couvrez la flamme et n'utilisez jamais d'eau pour l'éteindre.
• Débranchez l'appareil avant chaque nettoyage et lorsque l'appareil n'est pas en cours d'utilisation.
• La pression négative dans l'environnement ne doit pas dépasser 4 Pa (4 x 10 bars) lorsque la hotte de la table de cuisson électrique et les appareils fonctionnant avec un autre type d'énergie que l'électricité fonctionnent simultanément.
• Dans l'environnement dans lequel l'appareil est utilisé, les gaz résiduaires des appareils fonctionnant au fioul ou au gaz,

1 Instructions importantes en matière de sécurité et d'environnement

tels que le chauffage de la pièce, doivent être totalement isolés ou l'appareil doit être de type étanche.

• Pour le raccordement du conduit, utilisez des tuyaux d'un diamètre de 120 ou 150 mm. Le raccordement du tuyau doit être aussi court que possible et avoir le minimum de coudes que possible.
• Risque d'étranglement ! Conservez tous les emballages hors de portée des enfants.

ATTENTION: Les pièces accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.

• Ne connectez pas la prise du produit aux canaux d'air qui contiennent d'autres fumées.

• La ventilation de la pièce peut être insuffisante lorsque la hotte de la table de cuisson électrique est utilisée en même temps que les appareils fonctionnant au gaz ou avec d'autres combustibles (ceci peut ne pas s'appliquer aux appareils qui rejettent uniquement l'air dans la pièce).

• Les objets placés sur le produit peuvent tomber. Ne posez aucun objet sur le produit.

• Ne brûlez rien sous votre produit.

AVERTISSEMENT: Retirez les films protecteurs avant d'installer la hotte.

• Ne laissez jamais des grandes flammes nues sous la hotte lors-qu'elle est en fonctionnement.
• Gardez les friteuses en permanence sous surveillance pendant l'utilisation : de l'huile surchauffée peut prendre feu.
• Les pièces détachées d'origine sont disponibles pendant 12 ans, à compter de la date d'achat du produit.

1.2 Conformité avec la Directive DEEE et Mise au rebut des appareils usagés :

Cet appareil est conforme à la directive DEEE. (2012/19/UE). Cet appareil porte le symbole de classification pour les déchets des équipements électriques et électroniques (DEEE).

Ce symbole indique que ce produit ne doit pas être jeté avec les déchets ménagers à la fin de sa vie utile. Les appareils usagés doivent être retournés au point de collecte officiel pour le recyclage des appareils électriques et électroniques. Pour trouver ces systèmes de collecte, veuillez

Instructions importantes en matière de sécurité et d'environnement

contacter les autorités locales ou le détaillant auprès duquel vous avez acheté le produit. Chaque ménage joue un rôle important dans la récupération et le recyclage des appareils ménagers usagés. L'élimination appropriée des appareils usagés aide à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

1.3 Conformité avec la directive RoHS

L'appareil que vous avez acheté est conforme à la Directive RoHS de l'UE (2011/65/UE). Il ne contient pas de matières dangereuses et interdites spécifiées dans la directive.

1.4 Informations concernant l'emballage

Les matériaux d'emballage du produit sont fabriqués à partir de matériaux recyclables conformément à notre réglementation nationale sur la protection de l'environnement. Ne jetez pas les matériaux d'emballage avec les déchets domestiques et autres déchets. Déposez-les dans l'un des points de collecte de matériaux d'emballage prévus par l'autorité locale.

2 Aspect général

2.1 Aperçu

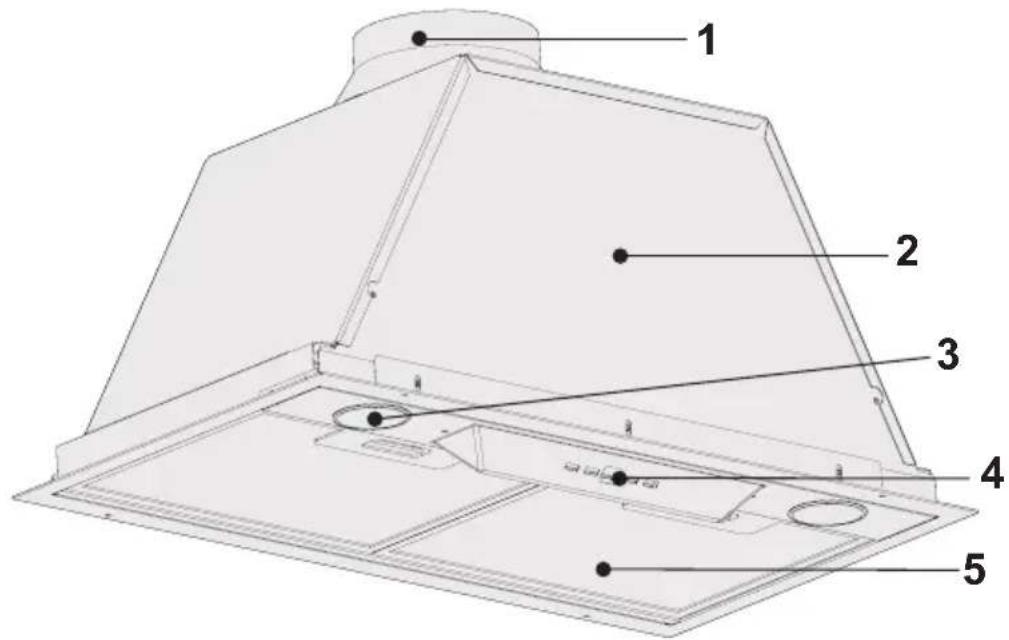

1. Conduit d'évacuation d'air
2. Corps
3. Éclairage de la table de cuisson
4. Panneau de commande
5. Filtre à huile en aluminium

2.2 Caractéristiques techniques

Modèle HNU51630SH
Tension d'alimentation 220-240V ~ 50 Hz
Puissance des lampes 2x3 W
Puissance du moteur	210 W
Débit - 3. Niveau 381 m3/h
Classe d'isolation du moteur	Classe F
Classe d'isolation Classe I

3 Installation de l'appareil

3.1 Utilisation de l'appareil

ABCDE [WATC] [H033]1 2
A: Bouton du niveau 1	Vous pouvez mettre votre hotte en marche au niveau de vitesse 1 en appuyant sur ce bouton. Appuyez à nouveau sur ce bouton pour éteindre l'appareil, alors l'indicateur de niveau de vitesse à l'écran disparaît.
B: Bouton du niveau 2	Vous pouvez mettre votre hotte en marche au niveau de vitesse 2 en appuyant sur ce bouton. Appuyez à nouveau sur ce bouton pour éteindre l'appareil, alors l'indicateur de niveau de vitesse à l'écran disparaît.
C: Affichage Numérique	Indique la vitesse sélectionnée et les symboles d'avertissement.
D: Bouton du niveau 3	Vous pouvez mettre votre hotte en marche au niveau de vitesse 3 en appuyant sur ce bouton. Appuyez à nouveau sur ce bouton pour éteindre l'appareil, alors l'indicateur de niveau de vitesse à l'écran disparaît.
E: Bouton Marche/ Arrêt de l'éclairage	Vous pouvez éclairer la zone de cuisson en appuyant sur ce bouton. Appuyez à nouveau sur ce bouton pour éteindre la lampe..

Périodes de Nettoyage des Filtres Métalliques :

Les filtres doivent être nettoyés lorsque le signal „C“ est visible sur l’écran (une fois toutes les 60 heures) ou toutes les 4 semaines (selon l’utilisation). Après avoir nettoyé et monté les filtres, appuyez sur le bouton A pendant plus de 3 secondes pour effacer le signal „C“ (lorsque le produit est éteint). La lettre E apparaît sur l’écran et le fonctionnement normal commence. Si vous voulez continuer à fonctionner sans effacer le signal C, lorsque vous appuyez sur l’un des boutons de pas, la vitesse active apparaîtra pendant 1 seconde et le moteur continuera à fonctionner au pas sélectionné avec le signal C apparaissant à nouveau.

Arrêt Automatique 15 minutes :

Votre appareil est doté d'une fonction d'arrêt automatique afin d'éliminer les odeurs et la vapeur indésirables qui restent dans l'environnement après la fin du processus de cuisson et pour que l'appareil s'éteigne de lui-même après avoir effectué un processus de ventilation pendant un certain temps. Pour activer la fonction d'arrêt automatique, appuyez sur le même bouton pour la vitesse actuelle (A, B, D) pendant 3 secondes. Après 15 minutes de fonctionnement, toutes les fonctions de votre appareil s'arrêteront. Si vous appuyez sur le même bouton de vitesse alors que la fonction d'arrêt automatique est active, la fonction d'arrêt automatique sera désactivée et le moteur de l'appareil s'arrêtera. Cette fonction sera désactivée lorsque vous passerez à des niveaux de vitesse différents. Il est nécessaire d'activer la fonction d'arrêt automatique de l'appareil.

3.2 Fonctionnement efficace en termes d'économies d'énergie Utilisation

• Lorsque vous utilisez votre appareil, réglez la vitesse en fonction de l'intensité de la vapeur et de l'odeur afin d'économiser de l'énergie.
• Utilisez les vitesses basses (1-2) dans des conditions normales, et les vitesses élevées (3) pour les odeurs et vapeurs intenses.
• Les lampes situées sur la hotte sont destinées à l'éclairage de la zone de cuisson.
• L'utilisation de ces lampes pour l'éclairage de la pièce entraîne une consommation d'énergie inutile et un éclairage insuffisant.
• Pour que votre appareil consomme moins d'énergie, faites-le fonctionner à basse vitesse.
• Votre appareil réduit la consommation d'énergie et fonctionne plus efficacement lorsque vous l'alimentez suffisamment en air.
• Configurez votre appareil pour un niveau de puissance d'aspiration intense avant la formation de la vapeur, dans le cas où vous prévoyez la

3 Installation de l'appareil

production d'une vapeur dense. Vous réduisez donc la consommation d'énergie de votre appareil en l'utilisateur pendant une durée plus courte, puisqu'il est suffisamment alimenté en air.

- Configurez votre appareil pour un niveau de puissance d'aspiration intense avant la formation de la vapeur, dans le cas où vous prévoyez la production d'une vapeur dense. Vous réduisez donc la consommation d'énergie de votre appareil en l'utilisateur pendant une durée plus courte, puisqu'il est suffisamment alimenté en air.

3.3 Instructions d'utilisation

• Votre appareil contient un moteur qui a des vitesses différentes.
• Pour de meilleures performances, nous recommandons d'utiliser des vitesses basses dans des conditions normales et des vitesses élevées en cas fortes odeurs et de vapeur intense.
• Vous pouvez démarrer votre appareil en appuyant sur le bouton de réglage de la vitesse souhaitée. (A, B, D)
• Vous pouvez éclairer la zone de cuisson en appuyant sur la lampe (E).

3.4 Remplacement de la lampe

MAX 3 W

Lampe
Puissance 3 W
Prise GZ 10
Tension 220 – 240	W
Dimension 53 x 50	mm
Code ILCOS DR/F3-	220-240-GZ10-50-53
Flux lumineux 260	lm
Température de couleur corrélée	3000 K

Ce produit contient une source lumineuse de classe d'efficacité énergétique "F".

• Une lampe halogène LED est utilisée dans ce produit.
• Lors du remplacement de la lampe, il faut utiliser une lampe d'une puissance maximale de 3W.

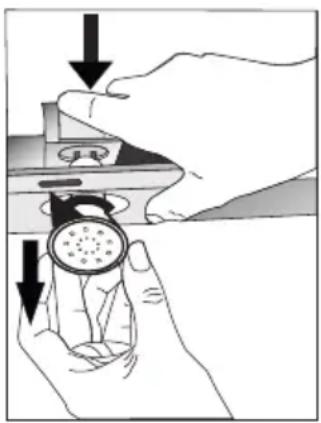

• Retirez le filtre à cartouche en aluminium. Retirez la lampe défectueuse et remplacez-la par une lampe de même puissance.

Vous pouvez obtenir des ampoules auprès des agents de service agréés.

AVERTISSEMENT: Coupez l'alimentation électrique de la hotte. Les lampes peuvent provoquer des brûlures aux mains lorsqu'elles sont chaudes, attendez donc qu'elles refroidissent avant de les manipuler.

3 Installation de l'appareil

• Si l'appareil tombe en panne ou est endommagé, éteignez le fusible ou débranchez l'appareil et appelez le service après-vente agréé.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur agréé ou une personne qualifiée afin d'éviter tout risque.

• Éteignez le fusible ou débranchez l'appareil en cas de panne des lampes de l'appareil. Remplacez immédiatement les lampes défectueuses afin d'éviter que les autres lampes ne soient trop sollicitées (attendez d'abord que les lampes refroidissent).

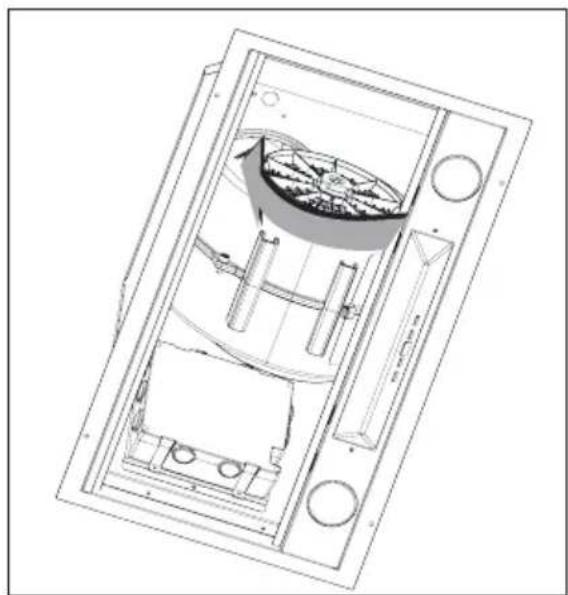

• Retirez le filtre à huile. Pour installer le filtre à charbon, fixez le filtre sur les languettes en le centrant sur la pièce en plastique des deux côtés du corps du ventilateur. Resserrez-le en tournant à droite ou à gauche.

• Remplacez le filtre à huile en aluminium.

3.5 Opération avec raccordement au conduit de fumée

est extraite par le conduit de fumée, qui est fixé à la tête de raccordement sur la hotte.

- Le diamètre du conduit de fumées doit être le même que celui de la bague de raccordement. En position horizontale, le tuyau doit avoir une légère pente ascendante (environ 10°) afin que l'air puisse sortir facilement de la pièce.

3.6 Fonctionnement sans raccordement au réseau d'évacuation des fumées

par le filtre à char- bon et recirculé dans la pièce. Le filtre à charbon est utilisé lorsqu'il est impossible d'utiliser un conduit de fumée dans la

maison.

- En cas d'utilisation sans conduit, retirez les rabats à l'intérieur de l'adaptateur de conduit.

4 Nettoyage et entretien

Cet appareil doit être régulièrement nettoyé et entretenu. S'il n'est pas nettoyé, sa durée de vie utile peut être compromise. Pour le nettoyage et l'entretien, suivez les instructions contenues dans le manuel.

Avant de procéder au nettoyage et à l'entretien, débranchez le produit ou éteignez l'interrupteur.

Le non-respect des consignes de nettoyage de cet appareil et de remplacement de ses filtres vous expose à un risque d'incendie. Il est donc recommandé de respecter les consignes de ce manuel. Le fabricant décline toute responsabilité en cas de dommages au moteur ou d'incendie résultant d'une utilisation inappropriée de l'appareil.

Nettoyer en utilisant uniquement un chiffon humidifié avec un détergent liquide neutre. N'utilisez pas de produits abrasifs ni d'alcool.

4.1 Nettoyage du filtre à huile en aluminium

Ce filtre retient les particules d'huile dans l'air. Les filtres à huile en aluminium peuvent changer de couleur au fur et à mesure qu'ils sont lavés ; c'est normal et cela ne nécessite pas le remplacement de vos filtres à huile en aluminium.

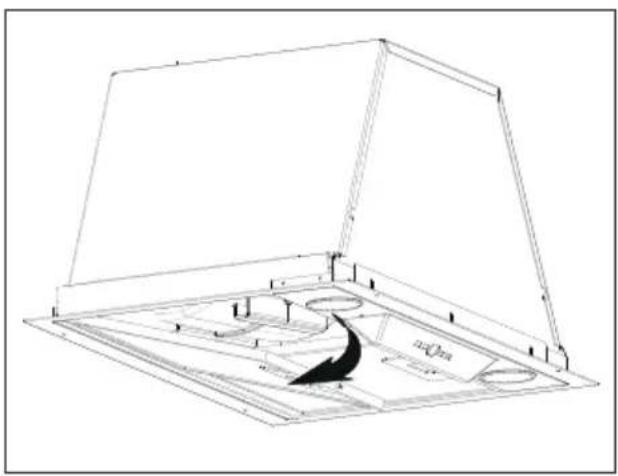

- Poussez le verrou du filtre à huile en aluminium vers l'avant.

- Puis tirez-le légèrement vers le bas et retirez-le. Sinon, vous pouvez plier le filtre. Lavez et rincez les filtres à huile en aluminium avec un détergent liquide et remplacer les filtres à huile en aluminium par leurs douilles en effectuant les étapes indiquées ci-dessus dans l'ordre inverse. Ce filtre retient les particules d'huile dans l'air.

Vous pouvez laver vos filtres à huile en aluminium dans le lave-vaisselle.

ATTENTION: En cas d'utilisation normale, nettoyez votre filtre une fois par mois.

4.2 Remplacement des filtres à carbone

Les filtres désodorisants contiennent du charbon de bois (charbon actif). Des filtres à graisse doivent être installés dans le produit, que des filtres à charbon soient utilisés ou non.

• Retirez le filtre à huile en aluminium.

4 Nettoyage et entretien

• Pour retirer le filtre à charbon, retirez le filtre à charbon de son logement en le faisant tourner dans le sens inverse des aiguilles d'une montre à partir de la languette.
• Installez le nouveau filtre à charbon.
• Installez le filtre à huile en aluminium.

ATTENTION

• Le filtre à charbon ne doit jamais être lavé.
• Remplacez les filtres à charbon une fois tous les trois mois.
• Vous pouvez obtenir un filtre à charbon actif auprès des services autorisés.

5 Installation de l'appareil

ATTENTION: Avant de commencer l'installation, lisez les informations de sécurité figurant dans le manuel d'utilisation.

ATTENTION: Si l'installation n'est pas effectuée avec des vis et des stabilisateurs conformément à ces instructions, elle peut entraîner un choc électrique.

Pour l'installation de la hotte, veuillez contacter le Service Autorisé le plus proche.

Il est de la responsabilité du client de préparer l'emplacement et l'installation électrique de la hotte.

5.1 Position de l'appareil

- La distance entre le cuiseur et la hotte doit être prise en compte avant le montage. Cette distance doit être de 65 cm.

• La distance doit être mesurée à partir de la surface de la grille pour les cuisinières à gaz,
• à partir de la surface du verre pour les cuisinières électriques.

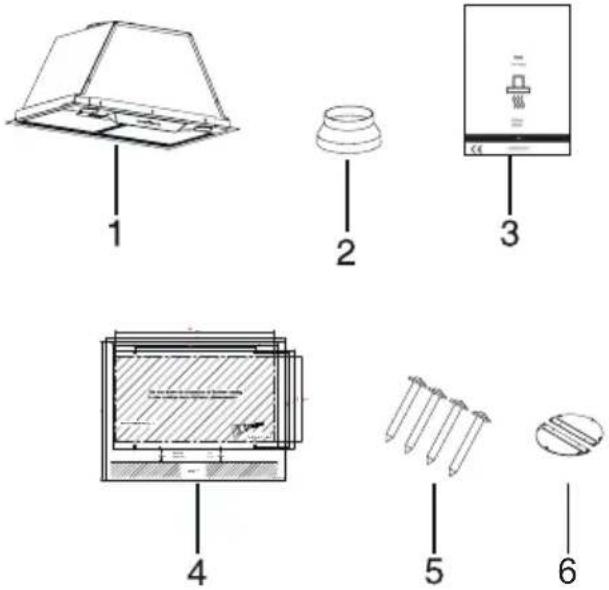

5.2 Contenu de l'emballage

1. Hotte
2. Conduit de cheminée en plastique de 120 mm de diamètre
3. Manuel d'utilisation
4. Modèle d'installation
5. Vis de montage Rysb 3.9X22
6. NR-V Clapet d'évacuation

Les informations nécessaires pour rendre l'emplacement approprié pour l'installation de la hotte.

5.3 Installation de l'appareil

Utilisez des gants et des lunettes de protection lors des opérations de perçage et de coupe.

5 Installation de l'appareil

Pic. 1

5.4 Perçage des trous de montage

• Conformez-vous au modèle d'installation fourni avec l'appareil sur la surface sur laquelle l'installation sera effectuée.
• Percez les trous A, B, C, D indiqués sur le modèle d'installation à l'aide d'un foret de 4 mm de diamètre. (Pic. 1)

- Découpez la surface inférieure du meuble de cuisine dans lequel la hotte sera installée conformément aux dimensions spécifiées dans le dessin technique (Pic. 2).

1. Douille à clapet
2. Goupille à rabat

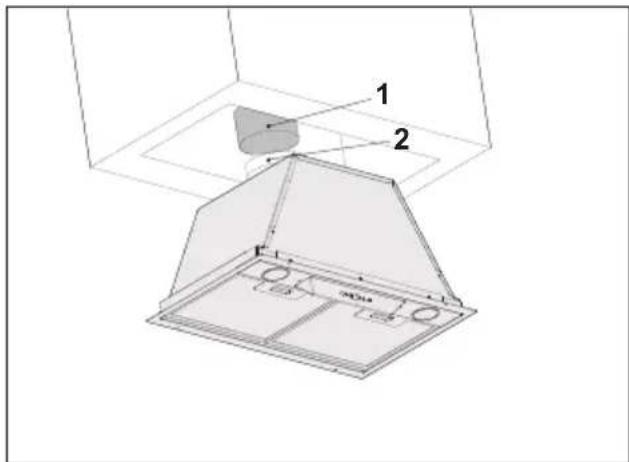

   Insérez la broche en plastique (Pic. 3/zone n° 2) sur la douille de la broche sur l'échappement du moteur (Pic. 3/zone n° 1). Ensuite, pliez légèrement le rabat pour insérer l'autre broche sur le rabat et insérez l'autre broche dans sa douille (Pic. 3).

Pic. 4

1. Tuyau d'évacuation d'air
2. Conduit d'évacuation d'air de la hotte
   Si vous devez utiliser l'adaptateur de conduit de fumée en plastique de ∅ 120/150 mm, fixez une extrémité du tuyau à cet adaptateur ; sinon, fixez le tuyau d'évacuation d'air du produit au conduit de sortie d'air de la hotte aspirante et serrez-le à l'aide d'un collier (Pic. 4).

5 Installation de l'appareil

• Les pliures et les coudes dans le tuyau d'aluminium entraînent une diminution de la puissance d'aspiration de l'air, évitez donc leur présence autant que possible.
• Pendant la phase d'installation ; Après avoir retiré le film, toute trace de film doit être essuyée avec un chiffon humide.

- Ne placez pas de charges lourdes sur l'appareil ou sur l'emballage. L'appareil peut être endommagé.

1. Vue du bas du meuble de cuisine
2. Vis d'installation de la hotte 4 X 3,9 X 32

- Placez la hotte dans le meuble de cuisine et fixez la hotte grâce aux 4 trous d'installation percés au préalable (Pic. 5).

5.5 Stockage

• Si vous n'avez pas l'intention d'utiliser l'appareil pendant une longue période, conservez-le soigneusement.
• Veillez également à ce que l'appareil soit débranché, refroidi et entièrement sec.
• Conservez l'appareil dans un endroit frais et sec.
• Tenez l'appareil hors de portée des enfants.

5.6 Manipulation et transport

• Lors de la manipulation et du transport, transportez l'appareil dans son emballage d'origine.
• L'emballage de l'appareil le protège des dommages physiques.

6 Dépannage

Dépannage Problème Solution
L'appareil ne fonctionne pas.	Vérifiez le fusible.	Il se peut que votre fusible soit coupé ; remettez-le en marche.
L'appareil ne fonctionne pas.	Vérifiez le branchement.	La tension du secteur doit être comprise entre 220 et 240 V.
L'appareil ne fonctionne pas.	Vérifiez le branchement.	Vérifiez si les autres appareils de votre cuisine fonctionnent ou pas.
L'ampoule ne fonctionne pas.	Vérifiez le branchement. La tension du secteur doit être comprise entre 220 et 240 V.
L'ampoule ne fonctionne pas.	Vérifiez l'interrupteur de l'ampoule.	L'interrupteur de l'ampoule doit être en position « Allumé ».
L'ampoule ne fonctionne pas.	Vérifiez les ampoules. Les ampoules de l'appareil ne doivent pas être défectueuses.
L'appareil n'aspire pas l'air correctement.	Vérifiez le filtre en aluminium. L'aluminium du filtre doit être nettoyé au moins une fois par mois en conditions d'utilisation normales.
L'appareil n'aspire pas l'air correctement.	Vérifiez l'évent d'aération. L'évent d'aération doit être en position « Marche ».
L'appareil n'aspire pas l'air correctement.	Vérifiez le filtre à charbon. Pour les appareils dotés d'un filtre à charbon, celui-ci doit normalement être remplacé tous les 3 mois.

filtrat prin filtrul de
