Caractéristiques techniques	Détails
Type de commutateur	Commutateur Ethernet géré
Nombre de ports	12 ports SFP+ 10G
Capacité de commutation	240 Gbps
Protocole de gestion	Web, SNMP, CLI
Alimentation	Alimentation redondante (optionnelle)
Dimensions	440 x 220 x 44 mm
Poids	3.5 kg
Température de fonctionnement	0 à 50 °C
Utilisation	Idéal pour les réseaux d'entreprise et les environnements de centre de données
Maintenance	Firmware mis à jour via l'interface web
Sécurité	Support VLAN, ACL, et authentification 802.1X
Garantie	2 ans
Informations générales	Compatible avec les normes IEEE 802.3, 802.3u, 802.3ab, 802.3ae

FOIRE AUX QUESTIONS - DXS-1210-12SC D-LINK

Comment réinitialiser le D-LINK DXS-1210-12SC aux paramètres d'usine ?

Pour réinitialiser le D-LINK DXS-1210-12SC, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez le bouton pendant environ 10 secondes jusqu'à ce que le voyant LED clignote, puis relâchez-le. L'appareil redémarrera avec les paramètres d'usine.

Pourquoi mon D-LINK DXS-1210-12SC ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état. Si l'appareil ne s'allume toujours pas, essayez un autre câble d'alimentation.

Comment configurer le D-LINK DXS-1210-12SC pour le VLAN ?

Connectez-vous à l'interface de gestion web du commutateur. Allez dans le menu 'VLAN' et créez un nouveau VLAN en spécifiant un identifiant et en ajoutant les ports souhaités. Cliquez sur 'Appliquer' pour enregistrer les modifications.

Comment résoudre les problèmes de connectivité sur le D-LINK DXS-1210-12SC ?

Vérifiez les câbles Ethernet et assurez-vous qu'ils sont correctement connectés. Testez les ports en les remplaçant par d'autres appareils. Si le problème persiste, vérifiez la configuration du commutateur et redémarrez-le.

Comment mettre à jour le firmware du D-LINK DXS-1210-12SC ?

Téléchargez la dernière version du firmware depuis le site officiel de D-LINK. Connectez-vous à l'interface de gestion, allez dans 'Administration' > 'Mise à jour du firmware', sélectionnez le fichier téléchargé et cliquez sur 'Mettre à jour'.

Le D-LINK DXS-1210-12SC prend-il en charge l'IPv6 ?

Oui, le D-LINK DXS-1210-12SC prend en charge le protocole IPv6. Vous pouvez activer l'IPv6 dans les paramètres de l'interface de gestion sous 'Réseau'.

Comment activer le QoS sur le D-LINK DXS-1210-12SC ?

Connectez-vous à l'interface de gestion, allez dans 'QoS' et activez l'option. Vous pouvez ensuite configurer les priorités pour différents ports ou types de trafic.

Quels sont les voyants LED du D-LINK DXS-1210-12SC et que signifient-ils ?

Les voyants LED indiquent l'état de l'alimentation, la connexion des ports, et l'activité réseau. Un voyant vert indique une connexion correcte, tandis qu'un voyant orange ou éteint peut signaler un problème de connexion.

MODE D'EMPLOI DXS-1210-12SC D-LINK

À propos de ce guide

Ce guide vous explique, étape par étape, comment configurer tous les Switches de D-Link. Remarque : il se peut que votre modèle d'appareil diffère légèrement de ceux illustrés dans le présent manuel.

Pour obtenir des informations plus détaillées sur votre switch, ses composants, ses connexions réseau et ses spécifications techniques, reportez-vous au Guide de l'utilisateur fourni dans son emballage.

Étape 1 : déballage

Ouvrez le carton d'expédition et sortez-en le contenu avec précaution. Le Guide de l'utilisateur contient une liste des éléments devant se trouver dans l'emballage

; en vous y reportant, vérifiez que tous les composants sont présents et en parfait état. Si un élément est absent ou détérioré, contactez votre revendeur D-Link pour en obtenir un nouveau.

• Un Switch D-Link
• Un support pour montage en armoire
• Dispositif de retenue du cordon d'alimentation
• Un cordon d'alimentation
• Le CD du Guide de l'utilisateur, incluant l' DNA (D-Link Network Assistant)
• Un guide de démarrage multilingue
• Un kit d'accessoires pour une vis de mise à la terre

Étape 2 : installation du switch

Pour installer et utiliser le switch en toute sécurité, nous vous recommandons de procéder comme suit :

• Inspectez le cordon d'alimentation et assurez-vous qu'il est parfaitement relié au connecteur d'alimentation secteur.
• Vérifiez que le switch présente une dissipation de chaleur adaptée et qu'il est entouré d'un espace suffisant pour garantir une bonne ventilation.
• Ne posez pas d'objets lourds sur le switch.

Installation sur un bureau ou sur une étagère

Pour installer le switch sur un bureau ou une étagère, vous devez ajouter les pieds en caoutchouc fournis aux quatre coins de sa base. À des fins de ventilation, prévoyez un espace suffisant entre l'appareil et les objets environnants.

1D Ethernet Rubber Feet

Figure 1. Fixation des pieds en caoutchouc

Mise à la terre du commutateur (selon le modèle acheté)

Cette section décrit comment connecter le commutateur à la terre. Vous devez effectuer cette procédure avant de mettre votre commutateur sous tension.

Outils et matériel requis

• Vis de mise à la terre (inclus dans le kit d'accessoires) : Une vis à tête cylindrique plate M4 x 6 mm (métrique)
• Câble de mise à la terre (non inclus dans le kit d'accessoires) : Les dimensions du câble de mise à la terre doivent respecter les exigences d'installation locales et nationales. En fonction de l'alimentation et du système, un conducteur en cuivre de 12 à 6 AWG est requis pour l'installation. Il est conseillé d'utiliser un connecteur de 6 AWG commercialement disponible. La longueur du câble dépend de la proximité du commutateur aux installations de mise à la terre correctes.

- Un tournevis (non inclus dans le kit d'accessoires)

Vous pouvez connecter le commutateur à une terre de protection en suivant les étapes ci-dessous :

1. Vérifiez si le système est hors tension.
2. Placez l'anneau de cosse #8 du câble de mise à la terre au-dessus de l'ouverture pour la vis de mise à la terre.
3. Insérez la vis de mise à la terre dans l'ouverture correspondante.
4. Utilisez un tournevis pour serrer la vis de mise à la terre afin de fixer le câble de mise à la terre au commutateur.
5. Fixez l'anneau de cosse de l'autre extrémité du câble de mise à la terre à une tige de mise à la terre ou au boulon du rack où le commutateur est installé.
6. Vérifiez si la connexion entre le connecteur de mise à la terre du commutateur et le rack est solide.

Ground cable Ground screw #8 terminal lug ring Air Line Air diameter 30 mm x 50 mm x 60 mm x 70 mm x 80 mm x 90 mm x 100 mm x 110 mm x 120 mm x 130 mm x 140 mm x 150 mm x 160 mm x 170 mm x 180 mm x 190 mm x 200 mm x 210 mm x 220 mm x 230 mm x 240 mm x 250 mm x 260 mm x 270 mm x 280 mm x 290 mm x 300 mm x 310 mm x 320 mm x 330 mm x 340 mm x 350 mm x 360 mm x 370 mm x 380 mm x 390 mm x 400 mm x 410 mm x 420 mm x 430 mm x 440 mm x 450 mm x 460 mm x 470 mm x 480 mm x 490 mm x 500 mm x 510 mm x 520 mm x 530 mm x 540 mm x 550 mm x 560 mm x 570 mm x 580 mm x 590 mm x 600 mm x 610 mm x 620 mm x 630 mm x 640 mm x 650 mm x 660 mm x 670 mm x 680 mm x 690 mm x 700 mm x 710 mm x 720 mm x 730 mm x 740 mm x 750 mm x 760 mm x 770 mm x 780 mm x 790 mm x 800 mm x 810 mm x 820 mm x 830 mm x 840 mm x 850 mm x 860 mm x 870 mm x 880 mm x 890 mm x 900 mm x 910 mm x 920 mm x 930 mm x 940 mm x 950 mm x 960 mm x 970 mm x 980 mm x 990 mm x 1000 mm

Figure 2. Branchement d'un câble de mise à la terre

Installation du dispositif de retenue du cordon d'alimentation

Afin d'éviter tout débranchement accidentel du cordon d'alimentation, il est recommandé d'installer le dispositif de retenue du cordon d'alimentation en même temps que le cordon d'alimentation.

1. Avec le côté rugueux tourné vers le bas, insérez le collier de serrage dans le trou situé sous la prise d'alimentation.

Figure 3-1. Insérez le collier de serrage dans le commutateur

1. Branchez le cordon d'alimentation secteur dans la prise d'alimentation du commutateur.

Figure 3-2. Connectez le cordon d'alimentation au commutateur.

1. Faites glisser le dispositif de retenue à travers le collier de serrage jusqu'à l'extrémité du cordon.

D-TLATEK 40

Figure 3-3. Faites glisser le dispositif de retenue à travers le collier de serrage

1. Faites tourner le collier du dispositif de retenue autour du cordon d'alimentation et dans le verrou du dispositif.

D-Link

Figure 3-4. Faites tourner autour du cordon d'alimentation

1. Serrez le collier du dispositif de retenue jusqu'à ce que le cordon d'alimentation soit bien fixé.

Figure 3-5. Fixez le cordon d'alimentation

Installation dans une armoire

Vous pouvez monter votre switch dans une armoire 19 pouces EIA standard, à insérer dans une armoire de câblage avec d'autres équipements. Pour cela, installez les supports sur les panneaux latéraux du switch (un de chaque côté) et fixez-les à l'aide des vis fournies.

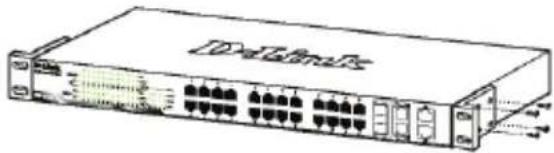

Figure 4. Fixation des supports de montage

Utilisez ensuite les vis fournies pour monter le switch dans l'armoire.

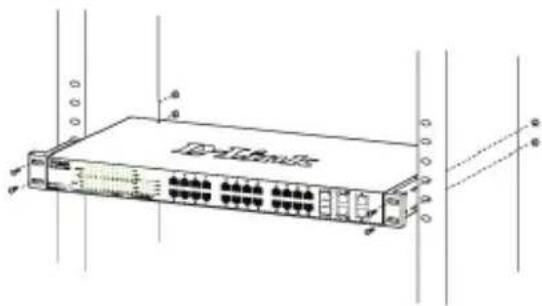

Figure 5. Installation du switch dans une armoire de taille standard

Étape 3 : raccordement au secteur

À présent, reliez le switch à une prise de courant (de préférence mise à la terre et dotée d'un parasurtenseur) à l'aide du cordon d'alimentation secteur branché à l'arrière du switch.

Figure 6. Raccordement du switch à une prise de courant

Panne de courant

En cas de panne de courant, par précaution, débranchez le switch. Rebranchez-le une fois le courant rétabli.

Options de gestion

Le commutateur Switch D-Link peut être géré intrabande via Telnet. L'utilisateur peut aussi choisir l'interface de gestion Web, accessible par l'intermédiaire d'un navigateur Web ou de n'importe quel PC utilisant l'utilitaire DNA (D-Link Network Assistant).

Si vous ne voulez gérer qu'un seul commutateur Switch D-Link, l'interface de gestion Web est la meilleure option. Chaque commutateur doit recevoir sa propre adresse IP, qui sert à communiquer avec l'interface de gestion Web ou un gestionnaire de réseau SNMP et le PC doit disposer d'une adresse IP dans la même plage que le commutateur.

Toutefois, si vous voulez gérer plusieurs commutateurs Switches D-Link, l'utilitaire DNA (D-Link Network Assistant) est votre meilleure option. Avec l'utilitaire DNA (D-Link Network Assistant), vous n'avez pas besoin de modifier l'adresse IP de votre PC et vous pouvez facilement lancer la configuration initiale de plusieurs commutateurs intelligents.

Veuillez consulter les instructions d'installation détaillées suivantes pour l'interface de gestion Web, l'utilitaire DNA (D-Link Network Assistant), la gestion Telnet et la gestion SNMP.

Interface de gestion Web

Une fois l'installation physique effectuée, vous pouvez configurer le switch, surveiller les voyants et afficher des graphiques de statistiques à l'aide d'un navigateur Web Microsoft® Internet Explorer version 7.0 ou supérieure, Firefox, Chrome ou Safari, par exemple.

Pour commencer la configuration Web de votre unité, vous avez besoin des éléments suivants :

• PC équipé d'une connexion Ethernet RJ-45
- Câble Ethernet standard

Étape 1

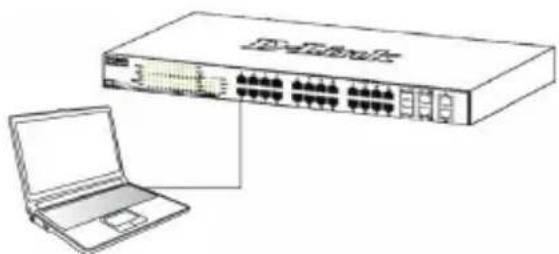

Connectez une extrémité du câble Ethernet à l'un des ports disponibles sur le panneau avant du switch et l'autre extrémité au port Ethernet de l'ordinateur.

Figure 7. Branchement du câble Ethernet

Étape 2

Pour pouvoir ouvrir une session et configurer le commutateur via une connexion Ethernet, l'adresse IP du PC doit être dans la même plage que celle du commutateur. Par exemple, si l'adresse IP du commutateur est 10.90.90.90, l'adresse IP du PC doit être 10.x.y.z (où x et y sont compris entre 0 et 254 et z est compris entre 1 et 254) et son masque de sous-réseau doit être 255.0.0.0.

Ouvrez votre navigateur Web et, dans la barre d'adresse, tapez http://10.90.90.90 (adresse IP par défaut). Ensuite, appuyez sur .

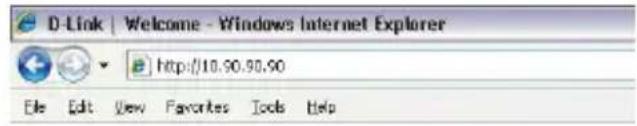

D-Link | Welcome - Windows Internet Explorer http://10.90.90.90 File Edit View Favorites Tools Help

Figure 8. Saisie de l'adresse IP 10.90.90.90 dans le navigateur Web

Vous pouvez aussi accéder à la configuration web via l'utilitaire DNA. Vous pouvez cliquer sur l'hyperlien IP dans la liste des périphériques de l'utilitaire DNA pour ouvrir l'interface graphique web des périphériques.

REMARQUE : L'adresse IP par défaut du switch est 10.90.90.90 ; son masque de sous-réseau est 255.0.0.0 et sa passerelle par défaut, 0.0.0.0

Étape 3

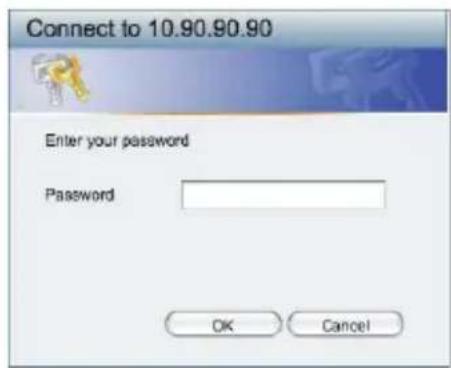

Lorsque la boîte de connexion suivante apparaît, entrez le mot de passe « admin ». Appuyez sur OK pour ouvrir la fenêtre de configuration principale.

Figure 9. Fenêtre d'authentication utilisateur

Étape 4

Avant d'accéder à l'interface de gestion Web, l'assistant intelligent vous aidera à configurer rapidement certaines fonctions, telles que le mot de passe, les paramètres SNMP et les paramètres système. Si vous n'envisagez aucune modification,

cliquez sur Quitter pour fermer l'assistant et accéder à l'interface de gestion Web. Pour une description détaillée des fonctions de l'assistant intelligent, consultez la présentation qui lui est consacrée dans le manuel d'utilisation.

DNA (Assistant de réseau D-Link)

Le DNA (Assistant de réseau D-Link) proposé sur le CD d'installation est un programme de détection de Switches dont le même segment de réseau L2 est connecté à votre PC. Cet outil est compatible avec Windows 2000, XP, Vista et Windows 7. Vous pouvez installer le DNA (Assistant de réseau D-Link) de deux manières : soit via le programme autorun du CD d'installation, soit manuellement.

Option 1 : Suivez les étapes ci-dessous pour installer le DNA (Assistant de réseau D-Link) via le programme autorun du CD d'installation.

1. Insérez le CD dans votre lecteur CD.
2. Le programme autorun s'ouvre automatiquement.
3. Il suffit de cliquer sur le bouton « Install DNA (D-Link Network Assistant) » (Installer le DNA [Assistant de réseau D-Link]) pour qu'un assistant d'installation vous guide tout au long du processus.
4. Une fois le DNA installé, il se trouve dans Démarrer > Programmes > D-Link > DNA.
5. Il suffit de connecter le Switch au même segment de réseau L2 de votre PC et d'utiliser le DNA (Assistant de réseau D-Link) pour détecter les Switches.

Option 2 : Suivez les étapes ci-dessous pour installer le DNA (Assistant de réseau D-Link) manuellement.

1. Insérez le CD de l'utilitaire dans votre lecteur CD.
2. Dans le menu Démarrer du bureau Windows, sélectionnez Ordinateur.
3. Double-cliquez sur votre lecteur CD/DVD pour ouvrir le menu autorun ou faites un clic droit sur le disque pour ouvrir le dossier. Sélectionnez DNA (Assistant de réseau D-Link), puis double-cliquez sur le fichier setup.exe.
4. Suivez les instructions à l'écran pour installer l'utilitaire.
5. Ensuite, allez dans Démarrer > Programmes > D-Link > DNA et ouvrez le DNA (Assistant de réseau D-Link).
6. Il suffit de connecter le Switch au même segment de réseau L2 de votre PC et d'utiliser le DNA (Assistant de réseau D-Link) pour détecter les Switches.

Veuillez consulter le manuel de l'utilisateur pour obtenir des informations détaillées sur le DNA.

Interface de gestion Telnet (selon le modèle acheté)

Vous pouvez également accéder au commutateur via Telnet au moyen d'une invite de commande du PC Pour y accéder depuis l'ordinateur, commencez par vous assurer qu'une connexion valable est établie entre le port Ethernet du commutateur et le PC, puis sur ce dernier cliquez sur Démarrer > Programmes > Accessoires > Invite de commandes. Dans la fenêtre de la console qui s'ouvre, entrez la commande telnet 10.90.90.90 (selon l'adresses IP configurée), puis appuyez sur la touche Entrée du clavier. Vous devriez alors accéder à l'écran de la console pour l'interface de ligne de commande du commutateur. Entrez « admin » comme nom d'utilisateur et mot de passe par défaut du commutateur, puis appuyez sur Entrée.

Interface de gestion SNMP (selon le modèle acheté)

Vous pouvez gérer le commutateur à l'aide de D-Link D-View ou de n'importe quel programme SNMP compatible. La fonction SNMP est désactivée par défaut pour les commutateurs Switches D-Link.

Informations supplémentaires

Si vous rencontrez des problèmes lors de la configuration du réseau, reportez-vous au Guide de l'utilisateur fourni avec le switch. Il contient un grand nombre d'instructions, de croquis, d'explications et d'exemples pour vous aider à installer votre réseau.

Vous trouverez une aide supplémentaire auprès de nos bureaux répertoriés au dos du manuel de l'utilisateur et en ligne. Pour en savoir plus sur les produits D-Link ou pour obtenir des informations commerciales, consultez le site Web http://www.dlink.com.

Informations sur la garantie

Les informations relatives à la garantie limitée dans le temps D-Link sont disponibles à l'adresse suivante: http://warranty.dlink.com/
