Type de produit	Gradateur DMX pour éclairage de scène
Marque	BeamZ
Modèle	SFP200
Alimentation	Secteur 230 V / 16 A (selon étiquette)
Contrôle	DMX512
Connecteurs DMX	XLR 3 broches (entrée et sortie)
Connecteur secteur	Entrée et sortie pour chaînage (max 4 unités)
Température ambiante	-5 °C à +45 °C
Utilisation	Intérieur uniquement
Installation	Surface stable ou montage inversé sur poutrelle (colliers certifiés)
Distance de sécurité	50 cm autour pour ventilation
Fixation de sécurité	Élingue de sécurité obligatoire pour hauteur >100 cm
Protection	Fusible et disjoncteur recommandés
Nettoyage	Chiffon doux et sec ou air comprimé basse pression
Entretien	Vérifier visserie, câbles, absence de corrosion
Réparabilité	Réservé à un technicien qualifié ; fusibles remplaçables
Garantie	Caduc en cas d'usage non conforme
Dimensions (estimation)	Environ 48 x 26 x 13 cm (sans fixation)
Poids (estimation)	Environ 5 kg

FOIRE AUX QUESTIONS - SFP200 BeamZ

Comment brancher le gradateur SFP200 ?

Branchez le cordon d'alimentation sur une prise secteur protégée (disjoncteur ou fusible). Vérifiez que la tension corresponde à celle indiquée sur l'appareil. Ne pas utiliser de gradateur externe.

Comment connecter plusieurs appareils SFP200 entre eux ?

Utilisez les connecteurs d'alimentation entrée/sortie. Vous pouvez chaîner jusqu'à 4 unités sur du 230 V / 16 A. Utilisez un câble trois conducteurs de section ≥1,5 mm².

Comment configurer la liaison DMX ?

Connectez la sortie DMX du contrôleur à l'entrée DMX du premier SFP200. Reliez les unités suivantes en chaîne. Sur le dernier appareil, placez une résistance de terminaison de 120 Ω entre les broches 2 et 3 du connecteur XLR de sortie.

Quels sont les précautions de sécurité à prendre ?

Débranchez avant nettoyage. Ne regardez pas directement le faisceau lumineux. Laissez refroidir 5 min après usage. Installez à l'intérieur, à l'abri de l'humidité et hors de portée des enfants. Utilisez une élingue de sécurité si monté en hauteur (>100 cm).

Comment nettoyer le gradateur ?

Débranchez et laissez refroidir. Utilisez un chiffon doux, propre et non pelucheux. Pour les parties vitrées, humidifieze légèrement avec une solution détergente douce, puis séchez. N'utilisez pas de solvants ou abrasifs.

Que faire si l'appareil ne répond pas ?

Vérifiez l'alimentation, le fusible, les câbles DMX et l'adressage. Assurez-vous que le contrôleur est connecté et que la ligne DMX est terminée par une résistance de 120 Ω. Si nécessaire, isolez les appareils un par un pour trouver le défaut.

Puis-je utiliser le SFP200 en extérieur ?

Non, cet appareil est conçu exclusivement pour une utilisation en intérieur. Ne l'exposez pas à l'humidité, à la pluie ou à des températures extrêmes.

Quel type de fusible utiliser pour le remplacement ?

Utilisez uniquement un fusible de même type et même puissance que celui d'origine. Reportez-vous à l'étiquette sur l'appareil. En cas de doute, contactez un technicien qualifié.

Comment monter l'appareil au plafond ?

L'appareil peut être monté à l'envers sur une poutrelle à l'aide de colliers certifiés. Fixez toujours une élingue de sécurité aux points prévus (ne pas utiliser les poignées de transport). L'installation doit supporter 10 fois le poids de l'appareil.

Que faire en cas de surchauffe ou de coupure intermittente du flux lumineux ?

Laissez refroidir, réduisez la température ambiante, assurez une bonne ventilation et nettoyez l'appareil. Si le problème persiste, vérifiez les réglages d'alimentation ou contactez le service après-vente.

MODE D'EMPLOI SFP200 BeamZ

AVERTISSEMENT! Avant d'effectuer toute manipulation sur l'appareil, lisez avec attention la présente notice et conservez-la pour pouvoir vous y reporter ultérieurement. Elle contient des informations importantes sur l'installation, l'utilisation et l'entretien de l'appareil.

• Déballez l'appareil, vérifiez soigneusement qu'il n'y a pas de dommages dus au transport avant de l'utiliser.
• Veuillez lire attentivement ces instructions et les suivre.
• Respectez tous les avertissements de sécurité. Ne retirez jamais les avertissements de sécurité ou autres informations figurant sur l'appareil.
  • Assurez-vous qu'aucune ouie d'aération n'est obstruée, sinon il y a risque de surchauffe de l'appareil.

AVERTISSEMENT! Avant de brancher l'appareil à une prise d'alimentation, assurez-vous tout d'abord que la tension et la fréquence du secteur correspondent aux valeurs spécifiées sur l'appareil. S'il est équipé d'un sélecteur de tension, ne branchez l'appareil à la prise de courant que si les valeurs de l'appareil et celles de l'alimentation secteur correspondent. Si le cordon d'alimentation ou l'adaptateur secteur fourni ne s'adapte pas à votre prise murale, contactez votre électricien.

• Après avoir branché l'appareil, vérifiez tous les câbles afin d'éviter tout dommage ou accident, par exemple pour ne pas trébucher.
  • Assurez-vous que le cordon d'alimentation n'est jamais serti ou endommagé. Vérifiez régulièrement l'appareil et le cordon d'alimentation.
• Débranchez toujours le cordon d'alimentation du secteur lorsque l'appareil n'est pas utilisé ou avant de le nettoyer ! Ne manipulez le cordon d'alimentation que par la fiche. Ne débranchez jamais la fiche en tirant sur le cordon d'alimentation.
• Débranchez le cordon d'alimentation et l'adaptateur secteur de la prise de courant s'il y a un risque de foudre ou avant une longue période d'inutilisation.

• N'allumez et n'éteignez pas l'appareil à intervalles rapprochés.

- Ne connectez pas l'appareil à un gradateur.

- Installez l'appareil dans un endroit bien ventilé.

- Ne placez jamais de matériau sur l'objectif.

- Ne laissez jamais la lumière du soleil s'allumer directement sur l'objectif, même lorsque l'appareil ne fonctionne pas.

- Laissez toujours un espace libre de 50 cm au moins autour de l'appareil pour assurer une ventilation correcte.

• Veillez à ce que la zone située sous le lieu de montage soit toujours inaccessible au public lors de l'installation ou de l'entretien de l'appareil.

- Pour une hauteur de montage >100 cm, fixez toujours l'appareil avec une élingue de sécurité idoine. Fixez l'élingue uniquement aux points de fixation. L'élingue de sécurité ne doit jamais être fixée aux poignées de transport!

- Ne regardez jamais directement le faisceau lumineux. Gardez présent à l'esprit que des changements rapides de lumière, par exemple une lumière clignotante, peuvent déclencher des crises d'épilepsie chez les personnes photosensibles ou épileptiques.

- Cet appareil n'est pas conçu pour fonctionner en permanence. Des pauses d'utilisation régulières assureront un fonctionnement sans problème sur le long terme.

AVERTISSEMENT! Si le cordon d'alimentation de l'appareil est équipé d'un contact de mise à la terre, il doit être connecté à une prise de courant avec une terre de protection. Ne jamais désactiver la terre de protection d'un cordon d'alimentation.

• Assurez-vous que l'appareil n'est pas exposé à une chaleur extrême, à l'humidité ou à la poussière.
- Nettoyez l'appareil à l'aide d'un chiffon sec.
- Ne touchez pas le projecteur à mains nues pendant son fonctionnement (le boîtier devient très chaud). Laissez le projecteur refroidir pendant 5 minutes au moins avant de le manipuler.
- Cet appareil est conçu exclusivement pour une utilisation à l'intérieur, n'utilisez pas cet appareil à proximité immédiate d'un liquide (ne s'applique pas aux équipements extérieurs spéciaux - dans ce cas, respectez les instructions spéciales indiquées ci-dessous). N'exposez pas cet appareil à des matériaux, liquides ou gaz inflammables.
- Si l'appareil a été exposé à des variations de température importantes (par ex. après un transport), ne l'allumez pas immédiatement. La condensation pourrait endommager votre appareil. Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante.

• N'essayez jamais de bridger l'interrupteur thermostatique ou les fusibles.

- Ne démontez pas ou ne modifiez pas l'appareil.

• Pour le remplacement, utilisez uniquement des fusibles/ampoules de même type et de même puissance.

- Les réparations, l'entretien et le raccordement électrique ne doivent être effectués que par un technicien qualifié.

- La température ambiante doit toujours être comprise entre -5° C et +45° C.

• Si cet appareil est utilisé dans un but autre que celui décrit dans ce manuel, il peut subir des dommages, dans ce cas, la garantie est caduque.

- Les sacs en plastique doivent être gardés hors de portée des enfants.

• L'appareil doit être installé hors de portée des enfants. Ne laissez jamais l'appareil en marche sans surveillance.

Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être traité comme un déchet ménager. Il doit être déposé au point de collecte approprié pour le recyclage des équipements électriques et électroniques.

En vous assurant que ce produit est éliminé correctement, vous contribuerez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine, qui pourraient autrement être causées par une manipulation inappropriée des déchets de ce produit. Le recyclage des matériaux contribuera à préserver les ressources naturelles. Pour de plus amples informations sur le recyclage de ce produit, veuillez contacter votre bureau municipal local, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

INSTRUCTIONS DE DEBALLAGE

ATTENTION! Dès réception du produit, déballez soigneusement le carton, vérifiez son contenu pour vous assurer que toutes les pièces sont présentes et qu'elles ont été reçues en bon état. Avisez immédiatement l'expéditeur et conservez le matériel d'emballage ; contrôlez si des pièces t endommagées lors de l'expédition ou si le colis lui-même montre des signes de mauvaise manipulation. Conservez l'emballage et tout le d'emballage. Dans le cas où le produit doit être retourné à l'usine, il est important que le produit soit retourné dans son emballage d'origine.

Si l'appareil a été exposé à des variations de température importantes (par ex. après un transport), ne l'allumez pas immédiatement. La condensation pourrait endommager votre appareil. Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante.

ALIMENTATION

Le type d'alimentation auquel le produit doit être connecté est indiqué sur l'étiquette à l'arrière du produit. Vérifiez que la tension secteur corresponde à cette tension, toutes les autres tensions que celles spécifiées peuvent endommager l'appareil. Le produit doit également être branché directement sur le secteur et peut être utilisé. Pas de gradateur ni d'alimentation réglable.

L'appareil est équipé d'un connecteur de sortie d'alimentation. En fonction des conditions locales, plusieurs appareils peuvent être reliés entre eux par l'entrée et la sortie du bloc d'alimentation. Connectez un maximum de quatre unités (si vous utilisez une tension de 230V/16A) à la suite. Utilisez un câble trois conducteurs homologué avec une section de 1,5 mm² au moins. Respectez les instructions de montage du fabricant et le code couleur du câble. N'éteignez pas l'appareil en retirant le cordon d'alimentation, mais utilisez l'interrupteur marche/arrêt ou schuko!

AVERTISSEMENT! Reliez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil dispose d'une mise à la terre électrique appropriée pour éviter tout risque d'électrocution ou d'incendie.

FIXATION

L'appareil peut être installé sur une surface stable et plane. Grâce aux possibilités de fixation de la plaque de base, l'appareil peut également être monté à l'envers sur une poutrelle, voir photo ci-dessous. Pour la fixation, il est nécessaire d'utiliser des colliers de serrage certifiés avec une capacité de charge correspondante. L'emplacement de montage doit être suffisamment stable et pouvoir supporter un poids égal à 10 fois le poids de l'appareil. Fixez l'appareil à l'aide d'une élingue de sécurité afin qu'il ne puisse pas tomber.

Lors de toute installation, respectez toujours les directives européennes et nationales concernant l'accrochage des produits, les structures et toutes les autres questions de sécurité. Faites toujours vérifier l'installation par un revendeur agréé !

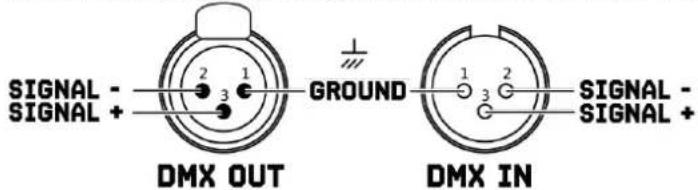

GESTION DMX512

Si vous utilisez un contrôleur DMX standard, vous pouvez connecter la sortie DMX du contrôleur directement à l'entrée DMX du premier appareil dans une chaîne DMX. Connectez toujours la sortie d'un appareil à l'entrée de l'appareil suivant jusqu'à ce que tous les appareils soient connectés entre eux.

ATTENTION! sur le dernier appareil, vous devez terminer la ligne DMX avec une résistance. Prenez un connecteur XLR et soudez une résistance de 120 ohms entre le signal (-) et le signal (+) et connectez-la à la sortie DMX du dernier appareil sur la ligne.

NETTOYAGE

L'accumulation de poussière, de saleté et d'autres particules en suspension dans l'air réduira le rendement lumineux de l'appareil. Cela empêchera également le projecteur de refroidir correctement, ce qui réduira sa durée de vie. Le taux d'accumulation de saleté varie en fonction de facteurs environnementaux tels que la poussière en suspension dans l'air, l'utilisation de machines à fumée, le débit d'air des systèmes de ventilation, etc. Les ventilateurs de refroidissement de l'appareil accélèrent l'accumulation et les particules de fumée présentes dans l'atmosphère augmentent la tendance à l'encrassement.

Pour obtenir le meilleur rendement et la meilleure durée de vie de l'appareil, inspectez-le régulièrement et nettoyez-le dès que vous voyez des signes d'accumulation de saleté.

Évaluez l'environnement de fonctionnement à chaque utilisation du projecteur. Dans des conditions poussiéreuses ou enfumées, inspectez le projecteur après quelques heures et vérifiez fréquemment s'il capte la saleté plus rapidement que vous ne le pensez. Établissez un calendrier de nettoyage qui permettra d'éliminer la saleté avant qu'elle ne s'accumule.

Suivez les directives suivantes :

• Débranchez le projecteur du secteur et laissez-le refroidir complètement avant de le nettoyer.
• N'utilisez pas de solvants, d'abrasifs ou tout autre produit agressif pour nettoyer l'appareil.
• Passez l'aspirateur ou utilisez de l'air comprimé à basse pression pour enlever la poussière et les particules libres des surfaces et des ouïes d'aération. Empêchez les pales des ventilateurs de tourner avant de diriger un aspirateur ou un jet d'air vers le ventilateur, sinon vous risquez de faire tourner le ventilateur trop rapidement et de l'endommager.
• Nettoyez les composants en verre en les essuyant doucement avec un chiffon doux, propre, non pelucheux et humidifié avec une solution détergente douce. Posez la solution sur le chiffon et non sur la surface à nettoyer. Évitez de frotter les surfaces vitrées.
• Séchez le projecteur avec un chiffon doux, propre et non pelucheux ou avec de l'air comprimé basse pression avant de le remettre sous tension..

ENTRETIEN

Evaluez l'environnement d'exploitation et établissez un calendrier d'inspection et de nettoyage suivants les points ci-dessous :

• Débranchez le projecteur de l'alimentation électrique et laissez-le refroidir complètement avant de l'inspecter et de le nettoyer.
  • Vérifiez que les vis et les boulons utilisés pour installer le projecteur sont bien serrés et ne présentent pas de trace de corrosion.
• Contrôlez le boîtier, les points de fixation et les points de montage, ils ne doivent présenter aucun signe de déformation, d'usure ou de fatigue.
• Contrôlez les pièces mécaniques en mouvement, celles-ci ne doivent présenter aucun signe d'usure ou de fatigue.
  • Vérifiez les câbles d'alimentation électrique et de signal, ils ne doivent présenter aucun dommage ou fatigue.
  • N'utilisez pas de solvants, d'abrasifs ou d'autres produits agressifs pour nettoyer l'appareil.
• Essuyez le projecteur et nettoyez la plaque de verre avec un chiffon doux, propre et non pelucheux imbibé d'une faible solution de nettoyage. Posez la solution sur le chiffon et non sur la surface à nettoyer. Évitez de frotter les surfaces vitrées.
• Séchez le projecteur, les connecteurs et les contacts avec un chiffon doux, propre, non pelucheux ou de l'air comprimé basse pression avant de remettre le projecteur sous tension.

RESOLUTION DE PROBLEMES

La liste ci-dessous peut vous aider en cas de problèmes lors de l'utilisation du produit.

SYMPTOME	CAUSE POSSIBLE	ACTION SUGGEREE
Pas de réponse de l'appareil.	L'appareil n'est pas alimenté.Le fusible a fondu ou problème interne.	Vérifiez que l'appareil est sous tension.Vérifiez les câbles et branchements.Remplacer le fusible moyen ou contacter le support Beamz ou un partenaire de service agréé Beamz. N'enlevez pas les couvercles de la base. N'essayez pas de remplacer un fusible ou d'effectuer des réparations ou un entretien qui ne sont pas décrits dans ce manuel d'utilisation à moins d'avoir l'autorisation du support Beamz ou du service autorisé Beamz.
L'appareil se réinitialise correctement mais ne répond pas (ou ne répond pas correctement) au contrôleur.	Le contrôleur DMX n'est pas relié.Mauvaise ligne DMX.La ligne DMX n'a pas de résistance terminale.Mauvais adressage de l'appareil.Un appareil est défectueux et perturbe la transmission des données dans la ligne DMX.Les pins 2 et 3 sont inversés dans la connexion XLR.	Reliez le contrôleur.Vérifiez les branchements et les câbles.Réparez ou remplacez les câbles défectueux.Insérez un bouchon DMX dans la prise de sortie DMX sur le dernier appareil de la ligne DMX.Vérifiez l'adresse de l'appareil et les réglages DMX.Débranchez les connecteurs DMX IN et OUT et relies-les directement ensemble pour bridger un appareil à la fois jusqu'à ce que le fonctionnement soit rétabli. Faites appel à un technicien qualifié pour réparer l'appareil.Vérifiez les câbles et branchements. Installez un câble inversion de phase entre les appareils ou remplacez les broches 2 et 3 dans l'appareil qui se comporte de manière erratique.
Erreur après réinitialisation.	L'effet nécessite un réglage mécanique.	Vérifiez la version du logiciel de l'appareil et les messages d'erreur pour plus d'informations.Contacter le service après-vente Beamz ou un partenaire de service agréé Beamz.
Le flux lumineux coupe de manière intermittente.	L'appareil est trop chaud.Les LEDs sont endommagées.Les réglages de l'alimentation ne correspondent pas à la tension AC et à la fréquence locales.	Laisser refroidir l'appareil. Réduire la température ambiante. Veillez à ce que l'air circule librement autour de l'appareil. Nettoyer l'appareil si nécessaire.Débrancher l'appareil et contacter le service après-vente Beamz ou un partenaire agréé Beamz..Débranchez l'appareil. Vérifiez les réglages et corrigez si besoin.
