TVO 500N300 - équipements de mesure SAUTER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TVO 500N300 SAUTER au format PDF.
| Type de produit | Banc d'essai motorisé pour équipements de mesure de force |
| Marque et modèle | Sauter TVO 500N300 |
| Dimensions (LxPxH) | 430 x 235 x 570 mm |
| Poids net | 25 kg |
| Emballage | Caisse en bois robuste |
| Force maximale | 500 N |
| Gamme de vitesse | 15 à 300 mm/min |
| Précision de la vitesse | 2 % de la valeur maximale |
| Déplacement maximal | 270 mm |
| Nombre maximal de cycles (mode automatique) | 1000 (modèle THM-N uniquement) |
| Alimentation électrique | 220 V, 50/60 Hz |
| Fusible | 3 A |
| Température de travail | 20 ± 10 °C |
| Température de stockage et transport | -27 °C à 70 °C |
| Humidité relative admissible | 15 % à 80 % |
| Applications | Essais de matériaux (métal, plastique, textile), mesures de force avec dynamomètres SAUTER, utilisation manuelle ou automatique |
| Fonctions principales | Réglage continu de la vitesse, mouvement automatique avec cycles préréglables, connexion RS-232, communication PC avec logiciel SAUTER AFH |
| Panneau de contrôle | Interrupteur principal, boutons directionnels (HAUT/BAS), bouton d'arrêt, régulateur de vitesse, sélecteur manuel/automatique, affichage et réglage des cycles |
| Interrupteurs de fin de course | Arrêt en mode manuel, inversion après 5 s en mode automatique ; réglage via bagues de limitation |
| Entretien | Lubrification périodique des tiges avec une huile adaptée ; nettoyage avec un chiffon sec ou légèrement humide |
| Sécurité | Neutralisation des protecteurs interdite ; risque de chute de pièces, de composants en rotation et d'électrocution ; utiliser des équipements de levage adaptés |
| Contenu de la livraison | Banc d'essai TVO-N, câble d'alimentation, instructions d'utilisation, accessoires selon modèle |
FOIRE AUX QUESTIONS - TVO 500N300 SAUTER
Questions des utilisateurs sur TVO 500N300 SAUTER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice TVO 500N300 - SAUTER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TVO 500N300 de la marque SAUTER.
MODE D'EMPLOI TVO 500N300 SAUTER
Mode d'emploi Banc d'essai motorisé
SAUTER TVO-N/THM-N
Version 2.1
11/2021
FR
Félicitations pour votre achat du banc d'essai SAUTER TVO-N ou THM-N. Nous espérons que vous apprécierez votre système de mesure de qualité avec sa large gamme de fonctions et sa haute reproductibilité. S'il est utilisé correctement, ce produit de haute qualité vous donnera de nombreuses années de service.
Pour toute question, souhait ou suggestion, nous sommes toujours à votre disposition.
Table des matières:
1 Introduction.... 3
2 Étendue de la livraison.... 3
3 Poids et dimensions.... 3
4 Contrôle avant utilisation.... 3
5 Applications possibles.... 3
6 Panneau de contrôle THM-N 5
7 Application 6
7.1 Contrôle avant de commencer la mesure/le test 6
7.2 Réglage de la vitesse 6
7.3 Cycles préréglables....6
7.4 Connexion RS 232 6
7.5 Interrupteur de fin de course 6
8 Instructions générales de sécurité....7
1 Introduction
Tous les dynamomètres Sauter jusqu'à 500 N peuvent être fixés sur les séries TVO et THM.
SAUTER propose des logiciels et des accessoires en option pour vous donner la plus grande flexibilité possible dans la configuration de votre appareil de mesure. N'hésitez pas à demander à SAUTER..
2 Étendue de la livraison
- SAUTER TVO-N/THM-N
- Câble d'alimentation
- Instructions d'utilisation
- Accessoires (selon le modèle)
3 Poids et dimensions
| Banc d'essai | TVO 500N300 | THM 500N500N |
| Dimension (LxLxH) | 430x235x570 mm | 555x170x345 mm |
| Poids | 25 kg | 35 kg |
| Emballage | boîte en bois robuste | |
4 Contrôle avant utilisation
Après réception du banc d'essai, il convient de vérifier au préalable si le transport a été endommagé, si l'emballage extérieur, le boîtier métallique, d'autres pièces ou même le banc d'essai lui-même ont été endommagés. Si des dommages sont apparents, veuillez en informer immédiatement SAUTER GmbH.
5 Applications possibles

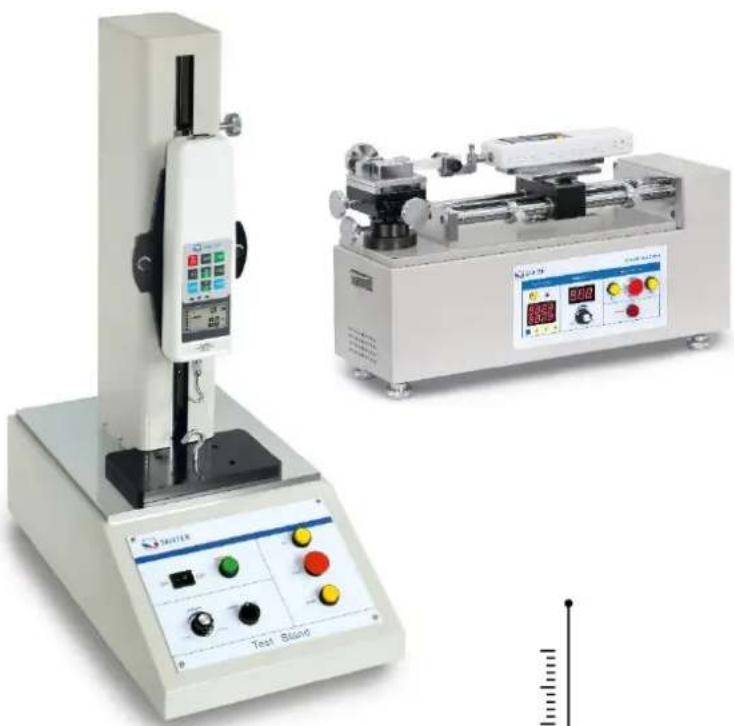

Le banc d'essai TVO-N ou THM-N est conçu de manière à pouvoir accueillir sans problème majeur la plupart des appareils de mesure de force SAUTER. Il a une large gamme d'applications et peut être utilisé manuellement. Il peut également exécuter des fonctions individuelles de manière indépendante. Il s'agit, par exemple, du réglage de la vitesse en continu, du mouvement horizontal automatique avec préréglage des répétitions (jusqu'à 1000 cycles). Il peut être utilisé pour les essais de matériaux dans les industries du métal, du plastique et du textile. En outre, il peut être exploité avec le logiciel SAUTER (AFH) et peut être contrôlé confortablement depuis celui-ci par PC. Ce logiciel est également capable de documenter la force, le
temps et la distance. Le fonctionnement avec la sécurité STOP n'est possible qu'avec un dynamomètre FH, car ici les options de réglage peuvent être utilisées, par exemple, pour protéger le banc d'essai de la surcharge avec la valeur STOP.
- Choisissez le bon banc d'essai en fonction de la direction de l'essai que vous souhaitez. N'essayez en aucun cas d'ouvrir, de réparer ou de modifier l'appareil. Contactez SAUTER GmbH.
- Le banc d'essai n'est pas adapté à un fonctionnement dans un environnement humide. Évitez en toutes circonstances la pénétration d'humidité dans le boîtier.
- N'utilisez pas d'objets pointus pour actionner les boutons.
- Utilisez les bagues de fin de course du banc d'essai pour contrôler le déplacement. Le réglage précis de la distance de déplacement au moyen des anneaux de limitation permet d'éviter d'endommager le banc d'essai et le dispositif de mesure de la force utilisé.
- De temps en temps, mouillez les tiges avec une huile lubrifiante.
Éteignez et débranchez l'appareil si vous ne comptez pas l'utiliser pendant une longue période.
| Banc d'essai | TVO500N300 | THM500N500N |
| Force maximale | 500 N | 500 N |
| Gamme de vitesse | 15-300 mm/min | 50-500 mm/min |
| Précision de la vitesse | 2% de la valeur max. | |
| Déplacement maximal | 270mm | 220mm |
| Nombre maximal de cycles | 1000 (THM-N uniquement) | |
| Tension nominale | 220V 50/60Hz | |
| Fusible | 3A | |
| Température de travail | 20±10°C | |
| Température de stockage et de transport. | De -27°C à 70°C | |
| Humidité relative | 15 % jusqu'à 80 %. | |

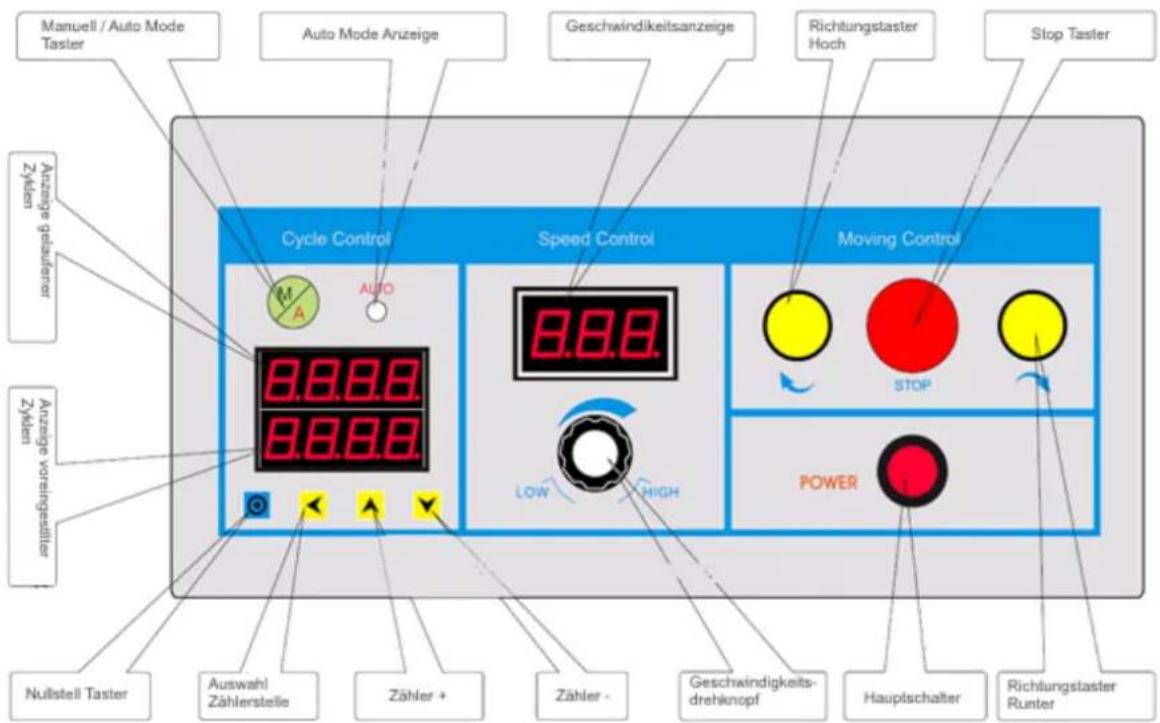

6 Panneau de contrôle THM-N
| Fonction | Explication |
| Interrupteur principal: | Mise en marche et arrêt du banc d'essai |
| Bouton-poussoir directionnel OUVERT : | Le toboggan inférieur se déplace vers le haut (tant que l'on appuie dessus). |
| Bouton-poussoir directionnel DOWN : | Le toboggan inférieur se déplace vers le bas (tant que l'on appuie dessus). |
| Bouton d'arrêt : | En mode automatique, le mouvement est arrêté |
| Bouton de vitesse : | Régulation de la vitesse de levage |
| Mode manuel / automatique : | Choix entre un mouvement manuel ou automatique |
| Affichage des cycles prédéfinis : | Ici, un nombre peut être prédéfini à l'aide des compteurs et , et de la sélection de la position du compteur , combien de cycles doivent être exécutés. |
| Affichage des cycles entraînés : | Le nombre de cycles effectués est affiché ici |
| Touche de mise à zéro : | Zéros de la course des cycles |
Le mouvement du banc d'essai est défini par les anneaux de limitation inférieur et supérieur. Ces anneaux de limitation doivent être réajustés pour chaque test.
7 Application
7.1 Contrôle avant de commencer la mesure/le test
- Câblage, mise en marche, l'écran clignote 5 fois
- Testez le mouvement sans l'objet sous test, en actionnant manuellement les interrupteurs de fin de course pour tester leur fonction.
- Testez le mouvement automatique. Appuyez sur le bouton du mode manuel/auto, l'indicateur du mode automatique s'allume. Réglez les cycles (évitez le réglage "1"), lancez l'essai avec le bouton Haut ou Bas. A la fin des cycles, le banc d'essai s'arrête et fait retentir une alarme 3 fois, test terminé.
7.2 Réglage de la vitesse
La vitesse peut être réglée en continu jusqu'au maximum. La vitesse réglée peut être lue sur l'écran.
7.3 Cycles préréglables
Un certain nombre de cycles peuvent être préréglés sur le banc d'essai. La valeur prédéfinie est affichée dans la zone inférieure. Il peut être réglé à l'aide des touches Counter ▲, Counter ▼ et Selection Counter ◀ position. Le numéro de la "manche" est affiché dans la zone supérieure. L'affichage peut être remis à zéro avec la touche ◎ de mise à zéro.
7.4 Connexion RS 232
Le banc d'essai possède deux connexions à 9 broches pour le raccordement d'un dynamomètre et une connexion pour la communication avec le PC. Le banc d'essai peut être utilisé avec le logiciel SAUTER AFH. Cela permet de régler le contrôle du mouvement et le nombre de cycles directement sur le PC. Le logiciel peut être utilisé pour évaluer les données en termes de force-temps ou de force-déplacement. Au niveau de la connexion du dispositif de mesure de la force, le banc d'essai peut être contrôlé par un dispositif de mesure de la force de la série FH afin d'éviter toute surcharge (grâce au paramètre Stop du dispositif de mesure de la force de la série FH).
7.5 Interrupteur de fin de course
En mode manuel, le mouvement s'arrête lorsque l'interrupteur de fin de course est atteint. En mode automatique, le mouvement s'arrête au niveau de l'interrupteur de fin de course pendant environ 5 secondes, puis continue le mouvement dans l'autre sens. Afin de garantir le bon déroulement du test/de l'inspection, vous devez veiller à aligner très précisément les bagues de limite afin de ne pas détruire l'éprouvette ou l'équipement de test si le trajet est trop long/court.
8 Instructions générales de sécurité
AVERTISSEMENT
Risque de blessure dû à la neutralisation des fonctions des protections !
Les fonctions hors tension des protecteurs peuvent entraîner de graves dommages.
entraîner des blessures.
- Ne neutralisez jamais les fonctions des dispositifs de protection, que ce soit vous-même ou par l'intermédiaire de tiers.
- Ne faites jamais de tests avec des protections désengagées.
- Ne modifiez jamais les dispositifs de protection.
- Respectez toutes les consignes de sécurité.
AVERTISSEMENT
Risque de blessure par la chute de pièces !
La chute de pièces peut provoquer des blessures graves.
- N'utilisez que des engins de levage adaptés et techniquement parfaits.
- Utilisez des appareils de levage ayant une capacité de levage suffisante.
- Fixez soigneusement les pièces individuelles et les ensembles plus importants avec des engins de levage.
- Fixez les pièces individuelles et les ensembles plus importants à l'aide d'engins de levage.
- Assurez-vous que le palan ne présente aucun danger.
- Soulevez lentement les pièces individuelles et les assemblages plus importants.
AVERTISSEMENT
Risque de blessure par des composants en rotation !
Le lecteur peut démarrer automatiquement. Composants rotatifs tels que les broches de l'entraînement
de la traverse ou de l'extensomètre peuvent attraper les cheveux longs, les vêtements amples ainsi que les manches ou les bijoux. Cela peut entraîner des blessures graves.
- Ne travaillez qu'avec des vêtements dont les manches sont bien ajustées.
- Il est interdit de porter des bijoux pendant que vous travaillez sur le système de test.
- Utilisez un filet à cheveux si nécessaire.
- Port d'un équipement de protection approprié.
AVERTISSEMENT
Risque de blessure lors de la manipulation dans la salle d'essai !
Lors de la manipulation dans la zone d'essai pendant le fonctionnement du système d'essai, il y a
Risque de blessure. Vos mains et vos bras peuvent être pincés et écrasés.
- Ne manipulez jamais dans la salle de test lorsque le système de test est en marche.
- Ne manipulez jamais rien dans la salle de test pendant un test.
AVERTISSEMENT
Risque de basculement dû à l'utilisation d'échantillons lourds !
Dans le cas d'échantillons lourds qui sont insérés de manière décentrée, ainsi qu'en cas d'insertion incorrecte de l'échantillon.
Le comportement peut faire basculer le système de test.
- Assurez-vous que le système d'essai repose solidement.
- N'utilisez jamais le système de test comme une aide à l'escalade.
AVERTISSEMENT
Risque de blessure par choc électrique !
Il existe un risque de blessure lorsque vous nettoyez le système électrique avec des chiffons humides.
par un choc électrique.
- Coupez l'alimentation électrique à l'aide de l'interrupteur principal.
• Débranchez la prise de courant. - N'utilisez pas de chiffons de nettoyage mouillés.
- N'utilisez toujours que des chiffons secs ou humidifiés.
ATTENTION
Risque de blessure !
Il existe un risque de blessure en travaillant sur/avec le système de test.
- Respecter les réglementations nationales applicables et contraignantes en matière de la prévention des accidents.
Respectez les règles techniques reconnues en matière de sécurité et de protection de l'environnement.
travail professionnel.
- Respectez les réglementations en matière de sécurité et de protection de la santé pendant la. La mise à disposition d'équipements de travail et leur utilisation.
- Respectez les réglementations de l'entreprise telles que les obligations de supervision et déclaration.
- Lisez intégralement le mode d'emploi.
- Lire le mode d'emploi et les fiches techniques des composants externes. complètement à travers.
- Respectez toutes les consignes de sécurité figurant dans le mode d'emploi.
- Respectez tous les panneaux de sécurité fixés sur le système de test.
- Portez toujours un équipement de sécurité approprié.
NOTE
Les travaux sur le système de test ne doivent être effectués que par des spécialistes qualifiés pour ces travaux. être réalisée.
NOTE
Un seul opérateur est autorisé à travailler sur le système d'essai à la fois. - En cours de fonctionnement, le poste de travail de l'opérateur est situé devant la
