IPC-88 - Caméra de surveillance Maginon - Notice d'utilisation et mode d'emploi gratuit

Marque	Maginon
Modèle	IPC-88
Type de produit	Caméra de surveillance intérieure PTZ
Résolution d'image	1080p (1920 x 1080)
Capteur	CMOS couleur 1/2,9 pouce
Champ de vision	105° (diagonale) / 95° (horizontale)
Distance de détection de mouvement	Jusqu'à 5 mètres
Portée infrarouge	Jusqu'à 5 mètres
LED IR	6 LED SMT 850 nm
Stockage	Carte microSD jusqu'à 256 Go (non incluse) et stockage cloud
Connectivité Wi-Fi	802.11 b/g/n, bande 2.4 GHz
Compatibilité	iOS 10 et supérieur, Android 4.4 et supérieur
Alimentation	USB-C 5,0 V / 1,0 A
Dimensions (L x l x H)	Environ 7,1 x 7,1 x 10,43 cm
Poids	Environ 160 g
Température de fonctionnement	-10°C à 60°C
Humidité de fonctionnement	20% ~ 95% sans condensation
Microphone et haut-parleur	Intégrés (interphone bidirectionnel)
Angle de rotation (via l'application)	Panoramique et inclinaison (gestes tactiles)
Fonctions principales	Détection de mouvement, suivi de mouvement, vision nocturne, sirène/alarme, mode privé, enregistrement manuel, galerie
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Protection par mot de passe individuel, réinitialisation d'usine pour effacer les données personnelles
Contenu de la boîte	Caméra, câble USB-C, support mural, kit de vis, manuel d'utilisation

FOIRE AUX QUESTIONS - IPC-88 Maginon

Comment configurer la caméra pour la première fois ?

Téléchargez l'application gratuite Smart Life depuis l'App Store ou Google Play. Créez un compte, puis ajoutez un appareil en sélectionnant Caméra de sécurité (Wi-Fi). Suivez les instructions : réinitialisez la caméra en appuyant longuement sur le bouton RESET jusqu'au signal sonore, connectez-vous à votre réseau Wi-Fi 2,4 GHz, puis scannez le code QR affiché dans l'application avec l'objectif de la caméra. Une fois le bip entendu, la configuration est terminée.

Comment réinitialiser la caméra aux paramètres d'usine ?

Appuyez longuement sur le bouton Reset situé près du port USB-C jusqu'à entendre un signal sonore. La caméra redémarre et toutes les données personnelles sont effacées. Cette opération est recommandée avant de vendre ou de donner l'appareil.

Comment fixer la caméra au mur ?

Utilisez le support mural fourni comme gabarit de perçage. Percez deux trous de 4 mm, insérez les chevilles, puis vissez le support. Placez la caméra sur le support en tournant le pied vers la droite jusqu'au clic. Assurez-vous que la caméra est orientée avec un angle d'au moins 10 degrés par rapport à la trajectoire des mouvements pour une détection optimale.

Quelle application utiliser pour contrôler la caméra ?

L'application officielle est Smart Life, disponible gratuitement sur l'App Store (iOS) et Google Play (Android). Elle permet de visualiser le flux en direct, de déplacer la caméra par gestes, de configurer la détection de mouvement, d'activer la sirène, et d'accéder aux enregistrements.

Comment optimiser la détection de mouvement ?

Orientez la caméra de sorte que le capteur PIR ne soit pas aligné verticalement avec l'objet en mouvement. Un angle de plus de 10 degrés est recommandé. Via l'application, vous pouvez régler la sensibilité de la détection sur trois niveaux : faible, moyen ou élevé. Évitez les obstacles et la lumière directe du soleil sur l'objectif.

La caméra fonctionne-t-elle en extérieur ?

La caméra est conçue pour un usage intérieur uniquement. Sa température de fonctionnement est de -10°C à 60°C, mais elle n'est pas étanche. Ne l'exposez pas à la pluie ou à l'humidité directe.

Comment stocker les enregistrements vidéo ?

Vous pouvez insérer une carte microSD (jusqu'à 256 Go, non incluse) dans la fente prévue à cet effet pour un stockage local. L'application permet également un stockage cloud (abonnement éventuel). Les enregistrements sont consultables dans la galerie de l'application.

Que faire si la caméra ne se connecte pas au Wi-Fi ?

Vérifiez que votre réseau Wi-Fi est en bande 2,4 GHz (la caméra ne supporte pas le 5 GHz). Rapprochez la caméra du routeur pendant la configuration. Assurez-vous que le mot de passe saisi est correct. Réinitialisez la caméra et recommencez la procédure. Si le problème persiste, contactez le support technique.

Comment protéger ma vie privée avec cette caméra ?

Dès la première configuration, créez un mot de passe individuel et fort pour votre compte Smart Life. Activez le mode privé dans l'application pour désactiver la caméra temporairement. Avant de céder l'appareil, effectuez une réinitialisation d'usine pour effacer toutes les données personnelles. Ne dirigez pas la caméra vers des zones privées chez les voisins.

Quelles sont les dimensions et le poids de la caméra ?

La caméra mesure environ 7,1 x 7,1 x 10,43 cm (L x l x H) et pèse environ 160 g. Elle est compacte et facile à installer.

MODE D'EMPLOI IPC-88 Maginon

Avant la première utilisation. 4

Remarque importante....4

Explication des signes. 5

Consignes de sécurité .... 6

Précautions d'emploi 7

Contenu de la livraison 8

Composants 9

Placement / montage de la caméra. 10

Utilisation du support mural 10

Optimisation de la détection de mouvement ..... 11

La couverture de la zone de surveillance .....12

Allumer la caméra 12

Configuration de l'app 13

Utilisation de l'app 24

Données techniques ..... 27

Violations potentielles de la loi 28

Sécurité 30

Mise au rebut 31

Conformité .... 31

Avant la première utilisation

Chère cliente, cher client,

Toutes nos félicitations pour votre achat d'un produit Rollei de haute qualité. Vous avez opté pour une caméra de surveillance moderne, dotée d'un bon équipement technique et d'accessoires correspondants, et particulièrement facile à utiliser.

Avant la première utilisation, lisez attentivement le mode d'emploi et les consignes de sécurité. Conservez le mode d'emploi avec l'appareil pour une utilisation ultérieure. Si d'autres personnes utilisent cet appareil, mettez ce mode d'emploi à leur disposition. Si vous remettez l'appareil à un tiers, ce mode d'emploi fait partie de l'appareil et doit être fourni avec celui-ci.

Remarque importante!

Veuillez noter que les caméras de surveillance disposent d'un accès mondial par connexions de données (Internet, données mobiles).

Afin de protéger votre vie privée et d'éviter que des personnes non autorisées n'accèdent à votre caméra de surveillance, il est absolument nécessaire de protéger le compte par un mot de passe individuel dès la première configuration.

Veuillez en tenir compte à l'avenir lors de chaque attribution de mot de passe en rapport avec la caméra de surveillance (par ex. lors de la création de comptes d'utilisateur).

Remarque importante!

L'Office fédéral de la sécurité des technologies de l'information (BSI) propose entre autres des informations supplémentaires sur la création d'un mot de passe sûr à l'adresse www.bsi-fuer-buerger.de. Les mots de passe ne doivent jamais être transmis à des tiers ! Par ailleurs, nous souhaitons attirer votre attention sur le fait qu'avant de céder votre appareil photo à un tiers (par ex. en le vendant), vous devez impérativement réinitialiser l'appareil photo sur les réglages d'usine à l'aide du bouton de réinitialisation (voir à ce sujet la remarque dans le mode d'emploi).

C'est la seule façon de vous assurer que toutes vos données personnelles ont été irrémédiablement effacées.

Si vous avez des questions à ce sujet, veuillez vous adresser à notre support technique.

Explication des symboles

Les symboles suivants sont utilisés dans ce mode d'emploi, sur l'IPC-88 Rollei ou sur l'emballage.

Les produits marqués de ce symbole sont conformes à toutes les dispositions communautaires en vigueur dans l'Espace économique européen.

Les produits portant ce symbole sont alimentés en courant continu.

Consignes de sécurité

• Ne branchez le produit que si la tension d'alimentation de l'entrée USB ou de l'adaptateur secteur USB correspond aux indications figurant sur la plaque signalétique à l'arrière du produit.
• N'utilisez pas le produit s'il est visiblement endommagé ou si le câble est défectueux.
• N'utilisez que le câble USB-C fourni.
• Si le produit ou les accessoires sont endommagés, ils doivent être remplacés ou réparés par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter tout danger.
• Les réparations doivent être effectuées exclusivement par un spécialiste. Pour ce faire, adressez-vous à un atelier spécialisé. En cas de réparation par l'utilisateur, de raccordement non conforme ou d'erreur de manipulation, toute responsabilité et tout droit à la garantie sont exclus.
• N'insérez pas d'objets dans le produit.
• Protégez le produit de l'humidité. Ne l'immergez pas dans l'eau.
• N'ouvrez pas ou n'endommagez pas la batterie, ne la court-circuitez pas, ne la shuntez pas et ne l'utilisez pas à d'autres fins.
• Gardez la batterie hors de portée des enfants et des animaux, des flammes nues et des liquides, et ne l'exposez pas à des températures supérieures à 50 °C. Respectez en outre les consignes d'entretien de la batterie figurant dans ce mode d'emploi.

Consignes de sécurité

• N'utilisez pas ou ne stockez pas l'appareil à des températures élevées ou dans des locaux fermés directement exposés aux rayons du soleil. Si la température ambiante est supérieure à 50 °C, le produit ne doit plus être utilisé.
• N'utilisez pas l'appareil à proximité de gaz ou de liquides inflammables, car cela pourrait provoquer une explosion.
• L'appareil n'est pas un jouet. Gardez l'appareil, les accessoires et les matériaux d'emballage hors de portée des enfants et des animaux afin de prévenir les accidents et l'étouffement.
• Veillez à une aération suffisante pendant le fonctionnement. Ne couvrez jamais l'appareil.
• Si vous vendez le produit à une autre personne, remettez-lui également ce mode d'emploi.
• N'utilisez que l'adaptateur recommandé, avec un maximum de 5,0 V = 1,0 A.

Précautions

• Si l'appareil est utilisé dans un environnement trop froid ou trop chaud, il s'éteindra automatiquement.
• Faites contrôler le produit par un service après-vente agréé si un problème survient. Vous n'êtes pas autorisé à démonter le produit en cas de dysfonctionnement. Dans le cas contraire, votre garantie sera annulée.

Contenu de la livraison

• IPC-88 Caméra de surveillance intelligente
• Câble USB-C
• Support mural
• Kit de vis
• Manuel d'utilisation

1 Microphone
2 Objectif
3 Fente pour carte microSD
4 Bouton de réinitialisation
5 Haut-parleur
6 Port USB-C
7 Plaque de montage pour Montage mural

Placement / montage de la caméra

- Vous pouvez placer votre caméra sur une surface plane ou la fixer au mur.

- Choisissez un endroit avec un champ de vision dégagé et un bon signal WLAN.

Remarque: La portée du réseau sans fil peut être réduite par des murs ou des objets ainsi que par des interférences provenant d'autres réseaux sans fil. Choisissez l'emplacement de montage de la caméra de surveillance de manière à ce que la lumière du soleil n'atteigne pas l'objectif.

Utilisation du support mural

- Choisissez l'emplacement pour suspendre la caméra. Veillez à ce qu'il y ait une prise de courant accessible à proximité.

- Utilisez le support mural comme modèle de perçage et percez 2 trous avec un embout de foret de 4 mm et insérez les chevilles fournies dans les trous percés.

Utilisation du support mural

• Vissez le support mural avec la surface plane orientée vers le mur dans les chevilles insérées à l'aide des vis fournies.
• Placez la caméra avec la face inférieure sur le support mural et tournez le pied vers la droite jusqu'à ce qu'il s'enclenche ferme- ment avec un „clic“ clairement audible.

Optimisation de la détection de mouvement

• L'orientation optimale de la caméra peut être effectuée via l'application.
• Sur l'image en direct de la caméra, faites glisser votre doigt vers le haut, le bas, la gauche ou la droite pour déplacer l'objectif de la caméra.

La couverture de la zone de surveillance

• Lors de l'installation de la caméra, le capteur PIR ne doit pas être aligné verticalement avec l'objet en mouvement, car il se peut qu'il ne détecte aucun mouvement.
• Il est recommandé d'orienter la caméra dans une position angulaire de plus de 10 degrés afin de pouvoir détecter tous les mouvements.

Allumer la caméra

- Pour allumer la caméra, branchez le câble USB-C fourni avec la fiche USB-C dans le port USB-C de la caméra et l'autre extrémité dans un adaptateur secteur USB de 5,0 V et 1,0 A. Branchez l'adaptateur secteur dans une prise électrique appropriée et facilement accessible.

Allumer la caméra

- La caméra s'allume. Les LED IR rouges ainsi que la LED bleue s'allument brièvement. Une fois que la caméra a émis le signal sonore „Démarrage caméra“, elle est prête à être configurée dans l'application.

Configuration de l'app

Télécharger l'application gratuite „Smart Life“ en scannant le code QR ou en recherchant „Smart Life“ dans l'App Store ou Google Play Store.

Télécharger dans l'App Store

Configuration de l'app

Démarrer l'app pour smartphone

Démarrez l'application sur votre smartphone et cliquez sur le bouton „Créer un nouveau

compte".

Configuration de l'app

Suivez les instructions à l'écran. Ou connectez-vous avec un compte „Smart Life“ existant.

Configuration de l'app

Cliquez sur le bouton „Ajouter un appareil“.

Configuration de l'app

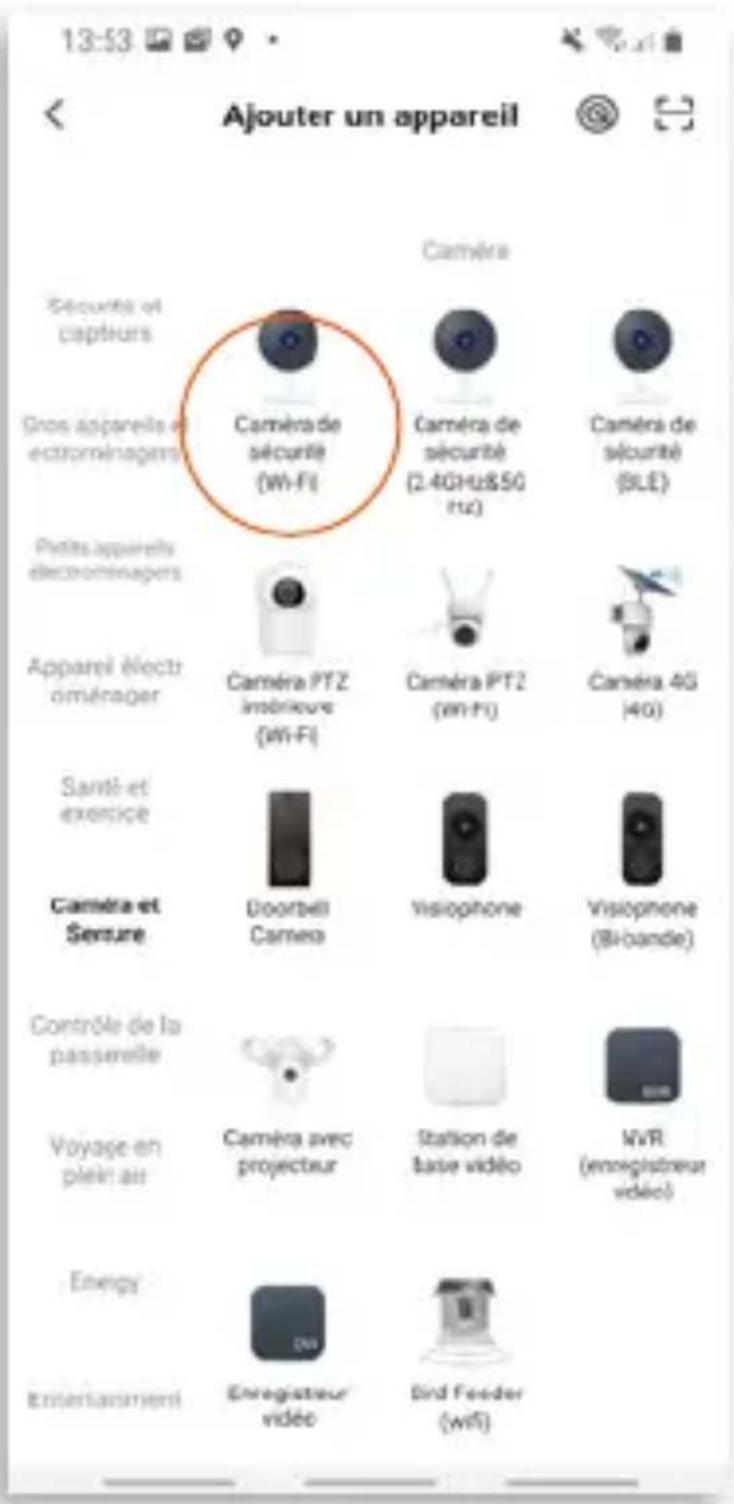

Dans la catégorie „Vidéosurveillance“, sélectionnez l’appareil „Caméra de sécurité (Wi-Fi)“.

Configuration de l'app

Suivez les instructions de l'application et réinitialisez d'abord l'appareil.

RESET: Appuy-ez longuement sur le bouton de réinitialisation jusqu'à ce qu'un signal sonore soit émis par le haut-parleur de la caméra.

Code QR pour appareil photo

Réinitialisez votre appareil

Veuillez connecter l'appareil à l'alimentation électrique. Pendant le processus de configuration du réseau assurez-vous que la caméra est maintenue à proximité du routeur et confirmez que le Wi-Fi actuel prend en charge le réseau 2,46.

Subtract

Configuration de l'app

Sélectionnez votre réseau WLAN 2,4 GHz et saisissez votre mot de passe.

Sélectionnez le réseau Wi-Fi 2,4 GHz et saisissez le mot de passe.

Si votre Wi-Fi est 5 GHz, veuillez lerégler sur 2,4 GHz. Méthode courante de réglages du routeur

× 10-45696

√ Wi-Fi - 2.4Ghz

TestCisco20

Mot de passe

Configuration de l'app

Réglez la luminosité de l'écran de votre smartphone au maximum et scannez le code QR qui s'affiche dans l'application avec

l'appareil photo Rollei. Une fois le scan réussi, vous entendrez un signal sonore. Appuyez ensuite sur le bouton „Signal sonore entendu“.

Configuration de l'app

L'appareil est ajouté automatiquement.

Configuration de l'app

L'appareil est ajouté, vous pouvez maintenant procéder aux réglages de la pièce.

Configuration de l'app

Cliquez sur le bouton „Rollei Security Camera“.

Utilisation de l'app

Le menu principal

1 Résolution
2 Niveau de la batterie
3 Paramètres
4 Format d'image
5 Lecture du son
6 Plein écran
7 Prise de photo
8 Interphone
9 Enregistrement vidéo
10 Déployer/replier le menu

$$ (H D = \text { haute définition }) $$

$$ (S D = \text { d e f i n i t i o n } $$

$$ \text { standard }) $$

11 Paramètres d'apparence de l'app
12 Mode privé
13 Sirène / alarme
14 Caractéristiques
15 Détection de mouvement
16 Direction de mouvements
17 Messages
18 Suivi des mouvements
19 Mode nuit
20 Galerie
21 Lecture (enregistrements sauvegardés sur carte microSD)

Déplacer la caméra:

Pour déplacer la caméra, faites glisser votre doigt sur l'image actuelle de la caméra dans l'application. Balayez vers le haut pour orienter l'objectif vers le bas, ou vers le haut pour orienter l'objectif vers le bas. Un balayage vers la droite ou la gauche déplace l'objectif dans la direction correspondante.

Utilisation de l'app

Utilisation de l'app

Réglages

Vous pouvez effectuer ici des réglages supplémentaires – par exemple la configuration d'Amazon Alexa ou la détection de mouvements.

Données techniques

Modèle IPC-88

Capteur d'image Capteur CMOS couleur 1/2,9"

Résolution de l'écran 1080p (1920 x 1080)

Champ de vision 105° (D) / 95° (H)

Distance de détection des environ 5 m mouvements

Niveaux de détection des Faible, moyen, élevé mouvements

Distance IR Jusqu'à 5 m

LED 6 pcs – 850 nm SMT IR LED

Stockage Prise en charge maximale de la carte SD de 256 Go | Prise en char-ge du stockage dans le nuage

Compatibilité intelligente iOS 10 et Android 4.4 et supérieur

Microphone Micro intégré

Haut-parleur Haut-parleur intégré

WLAN 802.11 b/g/n

Sécurité WLAN WEP, WPA, WPA2

Accès à distance P2P

Gamme de fréquences 2412 – 2472 MHz pour 802.11 b/g/n (20 MHz)

Nombre max. puissance de transmission 14 dBm

Compression vidéo H.264

Température de -10°C ~ 60°C

fonctionnement

Humidité relative max 20% ~ 95% sans condensation

Dimensions (L x L x H) Environ 7,1 x 7,1 x 10,43 cm

Poids Environ 160 g

Les données techniques sont susceptibles d'être modifiées sans préavis. Les contenus et représentations affichés peuvent différer des contenus et représentations réels dans l'application en raison de mises à jour.

Violations possibles de la loi

Lors de l'utilisation de la caméra de surveillance, vous devez tenir compte des remarques suivantes:

Protection des droits d'auteur

En principe, chaque personne a le droit à sa propre image. Confor- mément à la loi sur le droit d'auteur, les images ne peuvent être publiées sans le consentement des personnes concernées que si ces dernières apparaissent uniquement comme accessoires à côté d'un paysage ou d'autres lieux.

La réponse à la question de savoir si une personne n'est qu'un accessoire dépend des circonstances de chaque cas. Pour des raisons de sécurité juridique, il convient de fournir des informations sur la caméra de surveillance dans tous les cas où il est possible de prendre des photos de personnes identifiables (voir également la section „Obligation d'information”).

Protection de la vie privée

La vie privée d'autrui ne doit pas être violée par les images montrées. Ne dirigez pas votre caméra de surveillance vers le jardin ou la porte d'entrée de l'appartement de votre voisin, même si ces endroits sont visibles depuis votre propre appartement ou depuis des lieux publics. Cela n'autorise pas la publication de ces vues.

Veuillez noter qu'avant de remettre la caméra pour réparation ou à un tiers, utilisez la fonction de réinitialisation de la caméra afin que toutes les données personnelles soient effacées de la mémoire de la caméra.

Déterminabilité personnelle

On parle d'identification personnelle lorsqu'il est possible de déterminer qu'une personne donnée se trouvait à un endroit donné à un moment donné. L'identification peut également se faire à l'aide d'un signe distinctif personnel, comme le numéro d'immatriculation

Violations possibles de la loi

d'un véhicule. Il faut absolument éviter que les personnes soient identifiables personnellement.

Caméras de surveillance sur le lieu de travail

Veuillez tenir compte des dispositions légales de votre pays concernant l'utilisation de caméras de surveillance.

Caméras de surveillance dans la circulation routière

Pour les caméras de surveillance ayant une vue sur la circulation routière, il est recommandé de configurer l'emplacement des caméras de surveillance et le cadrage de l'image de manière à ce que les enregistrements ne permettent pas d'identifier les usagers de la route par le biais du numéro d'immatriculation de la voiture. Les inscriptions sur les véhicules peuvent également rendre les usagers de la route identifiables.

Obligation d'information

Si une identification personnelle des personnes ne peut être exclue, une indication de la caméra de surveillance doit être placée de manière bien visible sur toutes les voies d'accès à la zone de prise de vue. Le passant doit en outre être informé qu'en pénétrant dans la zone de prise de vue, il donne son consentement à l'enregistrement des images et qu'en cas de refus de son consentement, il peut éviter l'enregistrement en ne pénétrant pas dans la zone. Il convient à cet égard de veiller à la déclaration de conformité – caractère volontaire de la déclaration. Si le piège photographique se trouve à un endroit par lequel la personne concernée doit passer pour atteindre sa destination (par exemple l'entrée d'un site touristique), il n'y a pas de consentement valable, faute de caractère volontaire.

Utilisation conforme à la destination

La caméra de surveillance est exclusivement conçue comme caméra de surveillance. Elle est exclusivement destinée à un usage privé et ne convient pas à un usage professionnel.

N'utilisez la caméra de surveillance que comme décrit dans ce mode d'emploi. Toute autre utilisation est considérée comme non conforme et peut entraîner des dommages matériels ou des pertes de données.

Le fabricant ou le revendeur n'assume aucune responsabilité pour les dommages résultant d'une utilisation non conforme ou incorrecte.

Si vous souhaitez connecter votre caméra à votre routeur dans un pays européen, veuillez régler la région de l'Amérique du Nord (canal 1-11) sur l'Europe (canal 1-13) après avoir sélectionné votre routeur.

La distance minimale entre la caméra et l'utilisateur est de 25 cm dans le cadre d'une utilisation normale.

WLAN est l'abréviation de „Wireless Local Area Network" (réseau local sans fil). Il s'agit d'un réseau local sans fil. WLAN peut être utilisé lorsqu'une transmission de données par câble ne serait pas possible ou seulement à grands frais.

Eliminez l'emballage en respectant le tri sélectif.

Utilisez pour cela les possibilités locales de collecte de papier, de carton et d'emballages légers. (Applicable dans l'Union européenne et dans d'autres pays européens disposant de systèmes de collecte sélective des déchets recyclables).

Les appareils marqués de ce symbole ne doivent pas être jetés avec les ordures ménagères ! Vous êtes légalement tenu d'éliminer les appareils usagés séparément des ordures ménagères. Vous obtiendrez des informations sur les centres de collecte qui acceptent gratuitement les appareils usagés auprès de votre administration communale ou municipale.

Conformité

Par la présente, Rollei GmbH & Co. KG déclare que le type d'appareil radio „Rollei IPC-88“ est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante: www.rollei.com/egk/ipc-88

Rollei GmbH & Co. KG In de Tarpen 42 22848 Norderstedt Allemagne

Rollei
