Type de produit	Composant haute fréquence pour système de haut-parleurs de cinéma
Marque	QSC
Modèle	HF-75BX1
Catégorie	Haut-parleur
Dimensions (L x H x P)	762 x 406 x 508 mm
Poids net	11,8 kg
Poids brut	16,3 kg
Plage de fréquence	1300 à 16000 Hz (-6 dB)
Couverture nominale	90° horizontale x +15° à -35° verticale (50° total)
Indice de directivité	9 dB (moyenne 600-16000 Hz)
Facteur Q	8 (moyenne 600-16000 Hz)
Niveau sonore maximal (avec LF-3115)	123 dB
Niveau sonore maximal (avec LF-3215)	126 dB
Impédance nominale (avec LF-3115)	8 ohms
Impédance nominale (avec LF-3215)	4 ohms
Puissance d'entrée maximale (avec LF-3115)	150 W (méthode AES, 2h, bruit rose)
Puissance d'entrée maximale (avec LF-3215)	300 W (méthode AES, 2h, bruit rose)
Sensibilité (avec LF-3115)	95 dB
Sensibilité (avec LF-3215)	97,5 dB
Fréquence du filtre passif	1300 Hz
Transducteur	Étage d'attaque de compression à diaphragme en titane, bobine acoustique 76 mm, sortie 35 mm
Connecteurs	Bornes vissables acceptant jusqu'à #10 AWG (5,3 mm²) : 2 entrées pleine gamme, 2 sorties HF, 2 sorties LF
Montage	Fixation sur caisson de basses LF-3115 ou LF-3215 avec 3 boulons M8 de 20 mm (vis fournies avec le caisson)
Garantie	3 ans limitée (États-Unis) ; pour les autres pays, consulter le revendeur

FOIRE AUX QUESTIONS - HF-75BX1 QSC

Comment installer le HF-75BX1 sur un caisson de basses LF-3115 ?

Le HF-75BX1 se fixe sur le dessus du LF-3115 à l'aide de trois boulons M8 de 20 mm de long avec rondelles d'arrêt. Ces boulons sont généralement fournis pré-installés sur le caisson de basses. Il est recommandé d'appliquer de la graisse pour filetage afin d'éviter tout desserrage dû aux vibrations. Orientez le pavillon dans le plan horizontal avant de serrer, puis ajustez l'inclinaison verticale via le support réglable.

Quel type de câble utiliser pour brancher le HF-75BX1 ?

Utilisez des conducteurs toronnés pour haut-parleurs d'une section maximale de #10 AWG (5,3 mm²). Les bornes vissables acceptent cette taille. Respectez la polarité : reliez le signal + de l'amplificateur à la borne + INPUT, et le signal - à la borne - INPUT.

Puis-je utiliser le HF-75BX1 avec un caisson de basses autre que le LF-3115 ou LF-3215 ?

Non, le HF-75BX1 a été spécialement conçu pour être utilisé avec le LF-3115 de QSC, et le HF-75BX2 avec le LF-3215. Les bornes LF OUT sont câblées en usine pour ces modèles. L'utilisation avec d'autres caissons pourrait entraîner un mauvais filtrage ou des performances dégradées, et annuler la garantie.

Quelle est la polarité correcte lors du branchement des bornes HF OUT ?

Les bornes HF OUT doivent être connectées à l'étage d'attaque de compression en respectant la polarité : le signal + de la borne HF OUT doit être relié à l'entrée + de l'étage, et le signal - à l'entrée -. Ces connexions sont pré-câblées en usine, mais si vous devez les refaire, vérifiez bien la polarité.

Comment régler l'orientation du pavillon du HF-75BX1 ?

Orientez le pavillon dans le plan horizontal (panoramique) avant de serrer les boulons de fixation sur le caisson de basses. L'inclinaison verticale peut être ajustée en modifiant la position du support réglable. La plage de couverture verticale nominale est de +15° à -35°.

Que faire si le son semble déformé ou manque de clarté ?

Vérifiez d'abord les connexions : assurez-vous que la polarité est respectée à tous les niveaux (amplificateur, entrée, sorties HF et LF). Inspectez le câblage pour détecter d'éventuels courts-circuits ou fils desserrés. Assurez-vous que l'amplificateur n'est pas en écrêtage et que la puissance délivrée ne dépasse pas les spécifications (150 W pour le HF-75BX1 associé au LF-3115). Si le problème persiste, consultez un technicien professionnel.

Quelle maintenance est nécessaire pour le HF-75BX1 ?

Aucune maintenance particulière n'est requise en dehors d'une inspection visuelle périodique de la visserie et du matériel de montage pour détecter toute corrosion ou desserrage. Vérifiez l'état du diaphragme en titane et du pavillon. En cas de dommage, confiez la réparation à un personnel qualifié. Nettoyez l'extérieur avec un chiffon sec et doux.

Puis-je remplacer le diaphragme de compression moi-même ?

Le remplacement du diaphragme de compression est une opération délicate qui doit être effectuée par un technicien qualifié. Toute intervention non autorisée peut endommager l'étage d'attaque et annuler la garantie. Contactez le service client QSC ou un centre de réparation agréé.

Quelle est la garantie du HF-75BX1 ?

QSC offre une garantie limitée de 3 ans à partir de la date de vente (États-Unis uniquement) contre les vices de fabrication et de matériel, sous réserve d'une installation et d'une utilisation normales. Pour les autres pays, consultez votre revendeur ou distributeur. La garantie est annulée si le numéro de série est retiré ou si le produit est acheté auprès d'un revendeur non agréé.

Où puis-je télécharger le manuel d'utilisation complet du HF-75BX1 ?

Le manuel d'utilisation est disponible gratuitement en format PDF sur le site notice-facile.com ou sur le site officiel de QSC (www.qscaudio.com). Vous pouvez également demander une traduction dans votre langue via le formulaire prévu à cet effet sur la page du produit.

MODE D'EMPLOI HF-75BX1 QSC

Manuel d'utilisation de systèmes de haut-parleurs de cinéma HF-75BX1 et HF-75BX2

Composant haute fréquence

Introduction

Les HF-75BX1 et HF-75BX2 sont les composants haute fréquence des systèmes de haut-parleurs à canaux bidirectionnels pleine gamme pour les applications de cinéma haute performance. Le HF-75BX1 a été spécialement conçu pour être utilisé avec le haut-parleur basse fréquence LF-3115 de QSC et le HF-75BX2 pour le haut-parleur LF-3215.

Le système haute fréquence HF-75BX1/X2 a un étage d'attaque de compression à diaphragme en titane, à bobine acoustique de 76,2 mm grand format monté sur un pavillon acoustique de cinéma à haute fréquence personnalisé à l'aide d'un support panoramique horizontal-vertical réglable. Le pavillon acoustique a de larges angles de couverture horizontaux et verticaux pour garantir l'audition depuis chaque fauteuil de la salle. Le pavillon acoustique est un guide d'ondes basse distorsion permettant un dialogue très clair sans la coloration associée aux haut-parleurs à pavillon acoustique conventionnels. Avec un filtre passif fournissant une sortie sur mesure pour le LF-3115 ou le LF-3215, aucun traitement de signal supplémentaire n'est requis.

Les composants du HF-75BX1/X2 sont livrés pré-assemblés pour réduire le temps d'assemblage sur site. Trois boulons suffisent pour fixer le HF-75BX1/X2 sur le dessus du haut-parleur basse fréquence QSC. Les inserts filetés des enceintes basse fréquence et le motif de trous correspondant dans le HF-75BX1/X2 simplifient l'installation des enceintes basse fréquence.

Montage

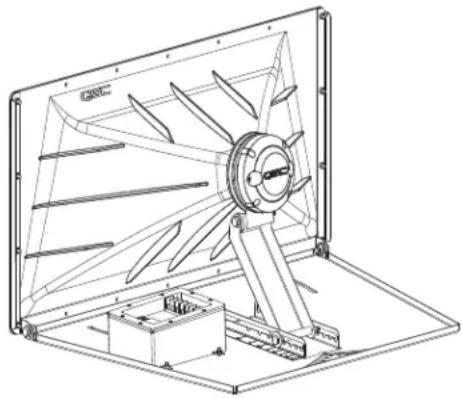

Pour les informations de montage, se reporter à l'illustration. Le HF-75BX1/X2 s'attache en haut du LF-3115 ou du LF-3215 à l'aide de trois boulons M8 de 20 mm de longueur avec rondelles d'arrêt. La visserie est expédiée installée sur l'armoire basse fréquence. Nous recommandons l'utilisation d'une graisse pour filetage lors de l'installation des boulons pour empêcher leur desserrage suite aux vibrations. Orienter le pavillon acoustique dans le plan horizontal (panoramique) avant de serrer. Ajuster l'inclinaison verticale en réglant le support.

Installer conformément aux instructions de QSC Audio Products et d'un technicien professionnel diplômé. Utiliser uniquement des fixations, supports, accessoires ou équerres spécifiés par QSC Audio Products. Confier toutes les réparations à un personnel qualifié. Une réparation ou maintenance est requise lorsque l'appareil a été endommagé d'une manière quelconque.

AVERTISSEMENT ! Avant de placer, installer, monter ou suspendre un haut-parleur, inspecter l'état de toute la visserie, du matériel de suspension, des armoires, des transducteurs, des supports et du matériel associé. Tout composant manquant, corrodé, déformé ou non adapté à la charge risque de réduire sensiblement la solidité de l'installation, sa mise en place ou sa portée. Une telle condition réduit sensiblement la sécurité de l'installation et doit être immédiatement corrigée. Utiliser uniquement du matériel de montage prévu pour les conditions de charge de l'installation et toute surcharge éventuelle à court terme imprévue. Ne jamais dépasser les spécifications nominales du matériel de montage ou de l'équipement. Consulter un technicien professionnel diplômé en cas de doute ou de question concernant l'installation physique de l'équipement.

QSC® est une marque déposée de QSC Audio Products, LLC

QSC et le logo QSC sont des marques déposées auprès de l'U.S. Patent and Trademark Office.

Branchements

Le HF-75BX1/X2 a des bornes vissables de bornier à cloisons qui acceptent des conducteurs de haut-parleurs toronnés pouvant atteindre #10 AWG (5,3 mm ^2 ).

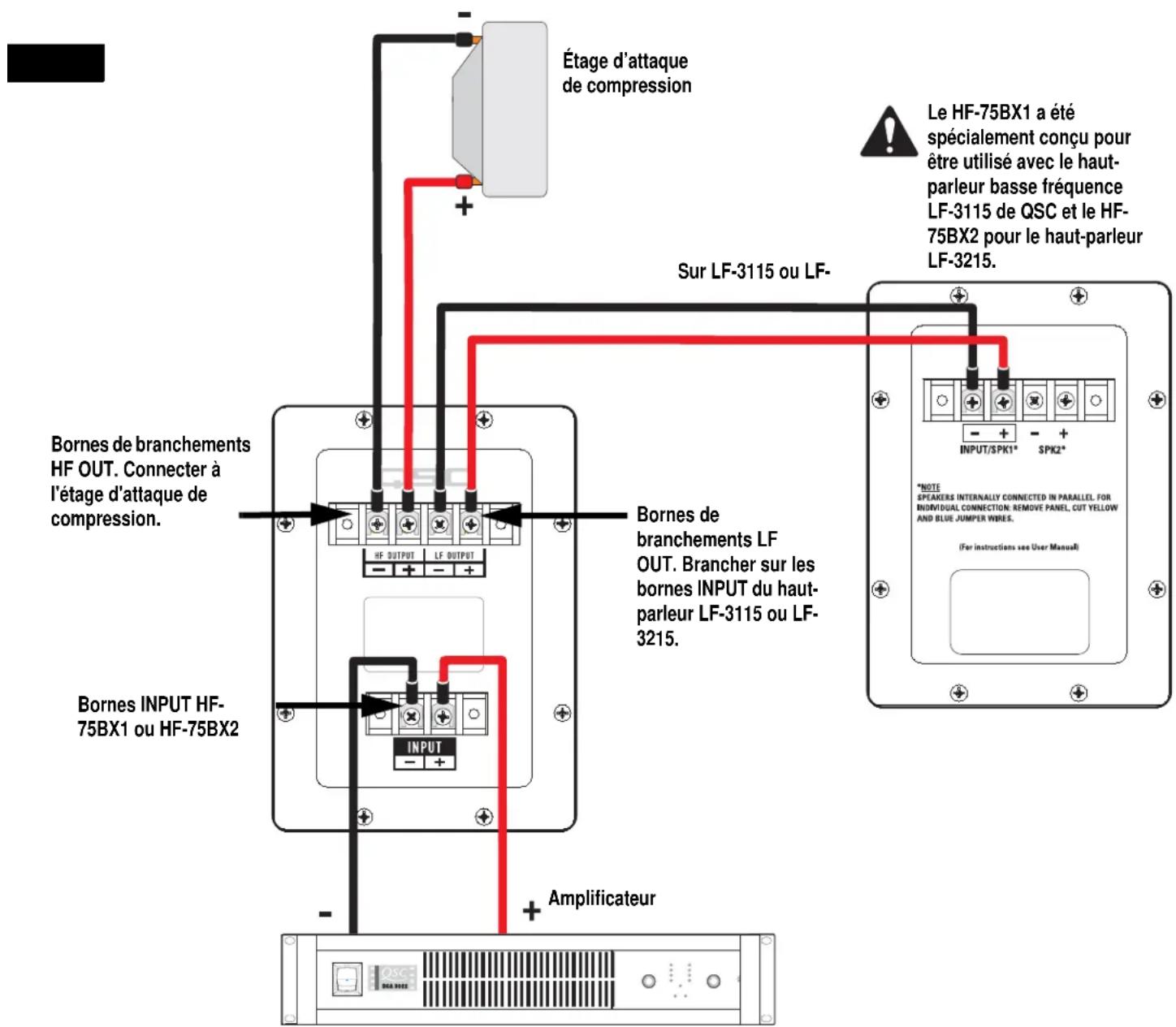

Bornes d'entrée (INPUT)

Connector le signal de sortie pleine gamme de l'amplificateur aux bornes INPUT du HF-75BX1 ou du HF-75BX2. Respecter la polarité : signal + de l'amplificateur à + INPUT du HF-75BX1 ou HF-75BX2, signal - de l'amplificateur à - INPUT du HF-75BX1 ou HF-75BX2. Utiliser des conducteurs de calibre maximal et de longueur minimale pour l'application.

Bornes HF OUT (Sortie HF)

Les bornes HF OUT sont connectées en usine à l'étage d'attaque de compression. Ces bornes doivent UNIQUEMENT être connectées à l'étage d'attaque de compression du HF-75BX1 ou HF-75BX2. Respecter la polarité : signal + HF OUT à l'entrée + de l'étage d'attaque de compression, signal - HF OUT à l'entrée - de l'étage d'attaque de compression.

Bornes LF OUT (Sortie HF)

Le HF-75BX1 a été spécialement conçu pour être utilisé avec le haut-parleur basse fréquence LF-3115 de QSC et le HF-75BX2 pour le haut-parleur LF-3215. Les bornes LF OUT sont connectées en usine à l'étage d'attaque de compression. Elles doivent UNIQUEMENT être connectées au haut-parleur basse fréquence modèle LF-3115 ou modèle LF-3215 de QSC. Respecter la polarité : signal + LF OUT à l'entrée + du haut-parleur basse fréquence, signal - LF OUT à l'entrée - du haut-parleur basse fréquence.

Caractéristiques techniques du HF-75BX1 et du HF-75BX2 (sujettes à modification sans préavis)

Plage de fréquence :	1 300 à 16 000 Hz (-6 dB)
Couverture nominale :	90° horizontale x +15 à -35° verticale (50° au total ; le support réglable permet les ajustements dans le plan vertical). Le plan horizontal se règle en modifiant la position de montage sur l'enceinte basse fréquence avant de serrer les boulons.
Indice de directivité :	9 dB (600 à 16 000 Hz en moyenne)
Q : 8 (600 à 16 000 Hz en moyenne)
Niveau sonore (max.) :	HF-75BX1 avec LF-3115 : 123 dBHF-75BX2 avec LF-3215 : 126 dB
Impédance :	HF-75BX1 avec LF-3115 : 8 ohms (valeur nominale)HF-75BX2 avec LF-3215 : 4 ohms (valeur nominale)
Puissance d'entrée maximum :(2 heures de bruit rose de	HF-75BX1 avec LF-3115 : 150 WHF-75BX2 avec LF-3215 : 300 Wfacteur de crête 6 dB,50 Hz - 20 kHz, méthode AES)
Sensibilité :	HF-75BX1 avec LF-3115 : 95 dBHF-75BX2 avec LF-3215 : 97,5 dB
Fréquence du filtre passif :	1 300 Hz
Connecteurs :	Les bornes acceptent des câbles de haut-parleurs toronnés pouvant atteindre #10 AWG. Six bornes : Deux bornes d'entrée pleine gamme, deux bornes HF OUT (câblées en usine à l'étage d'attaque de compression) et deux bornes LF OUT avec câblage usine pour branchement sur le haut-parleur basse fréquence LF-3115 ou LF-3215 de QSC.
Transducteurs :	Étage d'attaque de compression à diaphragme en titane, bobine acoustique de 76 mm, sortie de 35 mm.
Fixations :	S'attache en haut de l'enceinte basse fréquence LF-3115 our LF-3215 à l'aide de trois boulons M8 de 20 mm de longueur.
Dimensions :	762 mm (largeur) x 406 mm (hauteur) x 508 mm (épaisseur)

Poids brut : 16,3 kg (brut), 11,8 kg (net)

Garantie (États-Unis seulement ; dans les autres pays, consulter le revendeur ou le distributeur)

Avis de non-responsabilité

QSC Audio Products, LLC n'est pas responsable des dommages subis par les amplificateurs ou tout autre équipement causé par un acte de négligence ou une installation impropre et/ou l'utilisation de ce haut-parleur.

QSC Audio Products - Garantie limitée de 3 ans

QSC Audio Products, LLC (« QSC ») garantit que ses produits sont dépourvus de tout vice de fabrication et/ou de matériel pendant une période de trois (3) ans à partir de la date de vente et remplacera les pièces défectueuses et réparer les produits qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d'installation et d'utilisation - à condition que l'appareil soit retourné à l'usine ou à l'un de nos centres de réparation agréés en port prépayé, accompagné d'un justificatif d'achat (facture, par ex.). Cette garantie prévoit que l'examen du produit retourné doit indiquer, selon notre jugement, un défaut de fabrication. Cette garantie ne s'étend à aucun produit qui a été soumis à une utilisation abusive, un acte de négligence, un accident, une installation incorrecte ou un produit dont le code-date a été retiré ou effacé. QSC ne pourra être tenue pour responsable de dommages accessoires et/ou indirects. Cette garantie vous accorde des droits spécifiques. Cette garantie limitée est librement cessible durant sa période de validité.

Le client pourra bénéficier d'autres droits, variables d'une juridiction à l'autre.

Si ce produit a été fabriqué pour une exportation et une vente en dehors des États-Unis ou de ses territoires, cette garantie limitée ne s'appliquera pas. Le retrait du numéro de série sur ce produit ou l'achat de ce produit auprès d'un revendeur non agréé annulera cette garantie limitée. Cette garantie est régulièrement mise à jour. Pour obtenir la toute dernière version de la garantie de QSC, rendez-vous sur le site www.qscaudio.com. Contactez-nous au 800-854-4079 ou visitez notre site Web www.qscaudio.com.

Pour contacter QSC Audio Products

Costa Mesa, CA 92626-1468, États-Unis

Téléphone :

Standard [phone]

Ventes & Marketing [phone] ou numéro vert (États-Unis seulement) [phone]

Service clientèle [phone] ou numéro vert (États-Unis seulement) [phone]

Télécopieur :

Ventes & Marketing Télécopieur [phone]

Service clientèle Télécopieur [phone]

Site Web :www.qscaudio.com

E-mail :[e-mail]
