Type de produit	Commutateur réseau intelligent (Smart Switch)
Modèle	DGS-1210-28P
Marque	D-Link
Nombre de ports	28 ports (24 ports PoE+ 10/100/1000 Mbps + 4 ports SFP)
Alimentation	Cordon d'alimentation secteur (100-240 VAC)
Budget PoE	Jusqu'à 192 W
Gestion	Interface Web, Telnet, SNMP, utilitaire SmartConsole
Installation	Sur bureau ou en armoire 19 pouces (supports fournis)
Ventilation	Prévoir un espace suffisant autour de l'appareil
Poids	Environ 3 kg
Dimensions	Environ 440 x 200 x 44 mm (standard 1U)
Température de fonctionnement	0°C à 40°C
Humidité	5% à 95% sans condensation
Adresse IP par défaut	10.90.90.90
Mot de passe par défaut	admin
Sécurité	Débrancher en cas de panne de courant ; ne pas poser d'objets lourds
Entretien	Nettoyer avec un chiffon sec ; éviter les liquides

FOIRE AUX QUESTIONS - DGS-1210-28P D-LINK

Comment installer le switch D-Link DGS-1210-28P ?

Déballez le contenu, fixez les pieds en caoutchouc pour une installation sur bureau, ou montez les supports fournis pour une installation en armoire 19 pouces. Branchez le cordon d'alimentation et le câble Ethernet. Allumez le switch.

Quelle est l'adresse IP par défaut du switch ?

L'adresse IP par défaut est 10.90.90.90 avec un masque de sous-réseau 255.0.0.0.

Quel est le mot de passe par défaut pour accéder au switch ?

Le mot de passe par défaut est admin. Veillez à le modifier lors de la première configuration.

Comment réinitialiser le switch aux paramètres d'usine ?

La notice ne précise pas de procédure de réinitialisation matérielle. Consultez le guide utilisateur complet ou utilisez la fonction de réinitialisation dans l'interface Web si disponible.

Quels modes de gestion sont disponibles ?

Vous pouvez gérer le switch via l'interface Web (navigateur), Telnet, SNMP, ou l'utilitaire SmartConsole pour Windows.

Comment configurer le switch via l'interface Web ?

Connectez votre PC à un port du switch avec un câble Ethernet. Assurez-vous que l'adresse IP du PC est dans la même plage que le switch (10.x.y.z). Ouvrez un navigateur et entrez http://10.90.90.90. Saisissez le mot de passe 'admin' et suivez l'assistant de configuration.

Que faire si je ne parviens pas à accéder à l'interface Web ?

Vérifiez que votre câble Ethernet est correctement branché et que l'adresse IP de votre PC correspond au sous-réseau 10.0.0.0/8. Redémarrez le switch et votre PC. Si le problème persiste, utilisez l'utilitaire SmartConsole pour détecter le switch.

Quel est le budget PoE total du switch ?

Le budget PoE total est de 192 W, répartissable sur les 24 ports PoE+.

Le switch est-il montable en rack ?

Oui, le switch est livré avec des supports de montage pour armoire 19 pouces standard. Fixez les supports sur les côtés, puis vissez le switch dans l'armoire.

Comment utiliser l'utilitaire SmartConsole ?

Insérez le CD fourni et lancez l'installation automatique ou manuelle. Après installation, ouvrez SmartConsole depuis le menu Démarrer. Il détectera automatiquement les switches D-Link sur le même segment réseau. Double-cliquez sur un switch pour accéder à son interface Web.

MODE D'EMPLOI DGS-1210-28P D-LINK

À propos de ce guide

Ce guide vous explique, étape par étape, comment configurer tous les Smart Switches Web de D-Link. Remarque : il se peut que votre modèle d'appareil diffère légèrement de ceux illustrés dans le présent manuel.

Pour obtenir des informations plus détaillées sur votre switch, ses composants, ses connexions réseau et ses spécifications techniques, reportez-vous au Guide de l'utilisateur fourni dans son emballage.

Étape 1 : déballage

Ouvrez le carton d'expédition et sortez-en le contenu avec précaution. Le Guide de l'utilisateur contient une liste des éléments devant se trouver dans l'emballage ; en vous y reportant, vérifiez que tous les composants sont présents et en parfait état. Si un élément est absent ou détérioré, contactez votre revendeur D-Link pour en obtenir un nouveau.

- Un Smart Switch Web D-Link

- Un support pour montage en armoire

- Un cordon d'alimentation

- Le CD du Guide de l'utilisateur, incluant l'utilitaire SmartConsole

- Un guide de démarrage multilingue

Étape 2 : installation du switch

Pour installer et utiliser le switch en toute sécurité, nous vous recommandons de procéder comme suit :

• Inspectez le cordon d'alimentation et assurez-vous qu'il est parfaitement relié au connecteur d'alimentation secteur.
  ♦ Vérifiez que le switch présente une dissipation de chaleur adaptée et qu'il est entouré d'un espace suffisant pour garantir une bonne ventilation.
  ♦ Ne posez pas d'objets lourds sur le switch.

Installation sur un bureau ou sur une étagère

Pour installer le switch sur un bureau ou une étagère, vous devez ajouter les pieds en caoutchouc fournis aux quatre coins de sa base. À des fins de ventilation, prévoyez un espace suffisant entre l'appareil et les objets environnants.

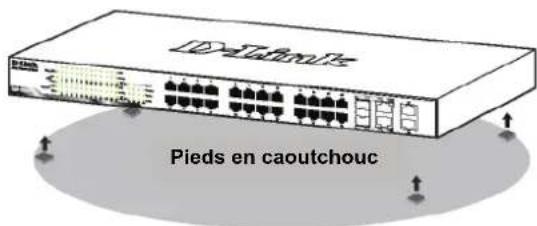

Figure 1. Fixation des pieds en caoutchouc

Installation dans une armoire

Vous pouvez monter votre switch dans une armoire 19 pouces EIA standard, à insérer dans une armoire de câblage avec d'autres équipements. Pour cela, installez les supports sur les panneaux latéraux du switch (un de chaque côté) et fixez-les à l'aide des vis fournies.

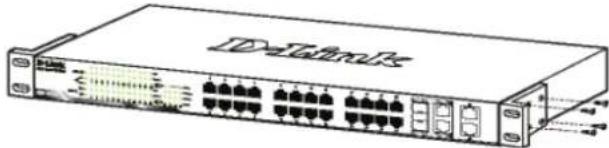

Figure 2. Fixation des supports de montage

Utilisez ensuite les vis fournies pour monter le switch dans l'armoire.

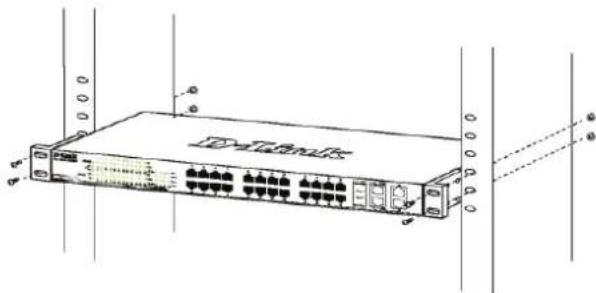

Figure 3. Installation du switch dans une armoire de taille standard

Étape 3 : raccordement au secteur

À présent, reliez le switch à une prise de courant (de préférence mise à la terre et dotée d'un parasurtenseur) à l'aide du cordon d'alimentation secteur branché à l'arrière du switch.

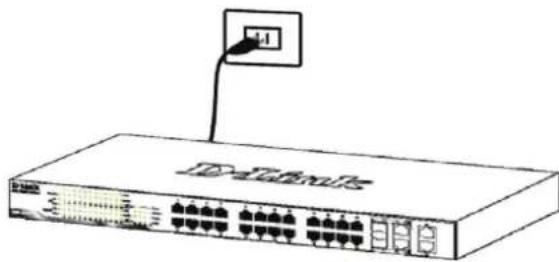

Figure 4. Raccordement du switch à une prise de courant

Panne de courant

En cas de panne de courant, par précaution, débranchez le switch. Rebranchez-le une fois le courant rétabli.

Options d'administration

Le commutateur Web intelligent D-Link peut être géré intrabande via Telnet. L'utilisateur peut aussi choisir l'interface de gestion Web, accessible par l'intermédiaire d'un navigateur Web ou de n'importe quel PC utilisant l'utilitaire SmartConsole.

Si vous ne souhaitez administrer qu'un seul Smart Switch Web D-Link, nous vous recommandons l'utilitaire de gestion Web. Chaque switch doit disposer de sa propre adresse IP pour communiquer avec l'utilitaire de gestion Web ou un gestionnaire de réseau SNMP. Par ailleurs, le PC doit être associé à une adresse IP comprise dans la même plage que celle du switch.

Cependant, si vous souhaitez gérer plusieurs Smart Switches Web D-Link, l'utilitaire SmartConsole est la meilleure solution. Grâce à l'utilitaire SmartConsole, vous n'avez plus besoin de changer l'adresse IP de votre PC et la configuration initiale de Smart Switches multiples est plus simple à lancer. Pour savoir comment installer les utilitaires de gestion Web et SmartConsole, veuillez consulter les instructions détaillées suivantes, Interface de gestion Telnet et interface de gestion SNMP.

Interface de gestion Web

Une fois l'installation physique effectuée, vous pouvez configurer le switch, surveiller les voyants et afficher des graphiques de statistiques à l'aide d'un navigateur Web (Netscape Navigator version 6.2 ou supérieure, ou Microsoft® Internet Explorer version 5.0 ou supérieure, par exemple).

Pour commencer la configuration Web de votre unité, vous avez besoin des éléments suivants :

• PC équipé d'une connexion Ethernet RJ-45
• Câble Ethernet standard

Étape 1

Connectez une extrémité du câble Ethernet à l'un des ports disponibles sur le panneau avant du switch et l'autre extrémité au port Ethernet de l'ordinateur.

Figure 6. Branchement du câble Ethernet

Étape 2

Pour pouvoir ouvrir une session et configurer le commutateur via une connexion Ethernet, l'adresse IP du PC doit être dans la même plage que celle du commutateur. Par exemple, si l'adresse IP du commutateur est 10.90.90.90, l'adresse IP du PC doit être 10.x.y.z (où x et y sont compris entre 0 et 254 et z est compris entre 1 et 254) et son masque de sous-réseau doit être 255.0.0.0.

Ouvrez votre navigateur Web et, dans la barre d'adresse, tapez http://10.90.90.90 (adresse IP par défaut). Ensuite, appuyez sur .

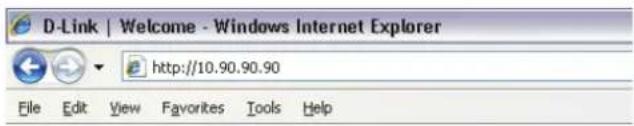

Figure 7. Saisie de l'adresse IP 10.90.90.90 dans le navigateur Web

Vous pouvez également accéder à la configuration Web via l'utilitaire SmartConsole. Ouvrez l'utilitaire SmartConsole et, dans la liste des switches, double-cliquez sur celui de votre choix. La configuration Web est automatiquement chargée dans votre navigateur Web.

REMARQUE : L'adresse IP par défaut du switch est 10.90.90.90 ; son masque de sous-réseau est 255.0.0.0 et sa passerelle par défaut, 0.0.0.0

Étape 3

Lorsque la boîte de connexion suivante apparaît, entrez le mot de passe « admin ». Appuyez sur OK pour ouvrir la fenêtre de configuration principale.

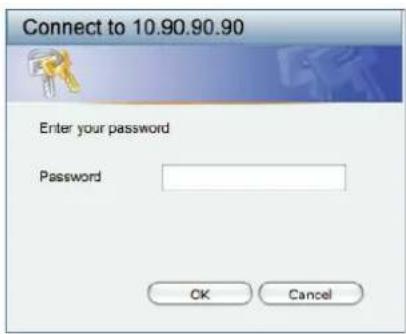

Figure 8. Fenêtre d'authentication utilisateur

Étape 4

Avant d'accéder à l'interface de gestion Web, l'assistant intelligent vous aidera à configurer rapidement certaines fonctions, telles que le mot de passe, les paramètres SNMP et les paramètres système. Si vous n'envisagez aucune modification, cliquez sur Quitter pour fermer l'assistant et accéder à l'interface de gestion Web. Pour une description détaillée des fonctions de l'assistant intelligent, consultez la présentation qui lui est consacrée dans le manuel d'utilisation.

Utilitaire SmartConsole

L'utilitaire SmartConsole est inclus dans le CD d'installation. Il s'agit d'un programme de détection des Smart Switches connectés au même segment de réseau de niveau 2 que le PC. Cet outil concerne uniquement les PC exécutant Windows 2000, Windows XP et Windows Vista x64/86. Vous pouvez procéder de deux manières pour installer cet utilitaire : en lançant le programme d'installation automatique présent sur le CD ou manuellement.

Remarque : avant d'installer la dernière version de l'utilitaire SmartConsole, veillez à supprimer toute installation précédente.

Option 1 : la procédure suivante vous permet d'installer l'utilitaire SmartConsole via le programme d'installation automatique du CD.

1. Insérez le CD de l'utilitaire dans le lecteur de CD-ROM.
2. Le programme d'installation automatique apparaît.
3. Cliquez sur le bouton "Install SmartConsole Utility" (Installer l'utilitaire SmartConsole). Un assistant vous guidera tout au long du processus.
4. Une fois l'utilitaire installé, ouvrez-le en cliquant sur Démarrer > Tous les programmes > D-Link SmartConsole Utility (Utilitaire D-Link SmartConsole).
5. Connectez le Smart Switch au même segment de réseau de niveau 2 que le PC et détectez les Smart Switches présents via l'utilitaire SmartConsole.

Option 2 : la procédure suivante vous permet d'installer l'utilitaire SmartConsole manuellement.

1. Insérez le CD de l'utilitaire dans le lecteur de CD-ROM.
2. Dans le menu Démarrer du bureau Windows, choisissez Exécuter.

3. Dans la boîte de dialogue Exécuter, tapez D:\D-Link SmartConsole Utility\setup.exe (où D:\correspond à votre lecteur de CD-ROM), puis cliquez sur OK.

4. Pour installer l'utilitaire, suivez les instructions affichées à l'écran.

5. Une fois l'installation terminée, sélectionnez Démarrer > Tous les programmes > D-Link SmartConsole Utility (Utilitaire D-Link SmartConsole), puis lancez l'utilitaire SmartConsole.
6. Connectez le Smart Switch au même segment de réseau de niveau 2 que le PC et détectez les Smart Switches présents via l'utilitaire SmartConsole.

Pour une présentation détaillée des fonctions de l'utilitaire SmartConsole, consultez la présentation qui lui est consacrée dans le Guide de l'utilisateur.

Interface de gestion Telnet

Vous pouvez également accéder au commutateur via Telnet au moyen d'une invite de commande du PC Pour y accéder depuis l'ordinateur, commencez par vous assurer qu'une connexion valable est établie entre le port Ethernet du commutateur et le PC, puis sur ce dernier cliquez sur Démarrer > Programmes > Accessoires > Invite de commandes. Dans la fenêtre de la console qui s'ouvre, entrez la commande telnet 10.90.90.90 (selon l'adresses IP configurée), puis appuyez sur la touche Entrée du clavier. Vous devriez alors accéder à l'écran de la console pour l'interface de ligne de commande du commutateur. Entrez « admin » comme nom d'utilisateur et mot de passe par défaut du commutateur, puis appuyez sur Entrée.

Interface de gestion SNMP

Vous pouvez gérer le commutateur à l'aide de D-Link D-View ou de n'importe quel programme SNMP compatible. La fonction SNMP est désactivée par défaut pour les commutateurs Web intelligents D-Link.

Informations supplémentaires

Si vous rencontrez des problèmes lors de la configuration du réseau, reportez-vous au Guide de l'utilisateur fourni avec le switch. Il contient un grand nombre d'instructions, de croquis, d'explications et d'exemples pour vous aider à installer votre réseau.

Vous trouverez également une aide supplémentaire auprès de nos bureaux indiqués au dos du Guide de l'utilisateur ou en ligne. Pour en savoir plus sur les produits D-Link et pour toute information d'ordre marketing, visitez notre site Web à l'adresse http://www.dlink.eu. Pour une aide technique, visitez le site Web à l'adresse http://support.dlink.com.tw, qui vous redirigera vers votre site Web D-Link local.
