| Caractéristiques | Détails |
|---|---|
| Type d'appareil | Climatiseur mural |
| Capacité de refroidissement | 3.5 kW |
| Capacité de chauffage | 4.0 kW |
| Classe énergétique | A++ |
| Niveau sonore | 25 dB(A) en mode silencieux |
| Dimensions (L x H x P) | 800 x 295 x 230 mm |
| Poids | 8 kg |
| Type de réfrigérant | R32 |
| Fonctionnalités supplémentaires | Mode éco, déshumidification, programmation hebdomadaire |
| Installation | Installation par un professionnel recommandée |
| Entretien | Filtres à nettoyer régulièrement, entretien annuel conseillé |
| Sécurité | Protection contre les surcharges électriques |
| Garantie | 2 ans sur l'appareil |
| Informations supplémentaires | Compatible avec les systèmes de contrôle à distance |
FOIRE AUX QUESTIONS - RXB35B6V19 DAIKIN
Questions des utilisateurs sur RXB35B6V19 DAIKIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatisation au format PDF gratuitement ! Retrouvez votre notice RXB35B6V19 - DAIKIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RXB35B6V19 de la marque DAIKIN.
MODE D'EMPLOI RXB35B6V19 DAIKIN
Mode D'emploi Combiné sans fi l
Français
Indication De Télécommande BRC52A61/62/63
- Faites correspondre l'anneau de l'extrémité de la chaînette à boules avec le trou de vis situé au dos de la télécommande et fi xez-le à l'aide de la vis.
- Fixez le support et la chaînette à boules comme ci-dessus, dans une position permettant une réception facile des signaux de la télécommande.
- Passez la chaînette à boules à l'arrière du support et faites correspondre l'anneau de l'extrémité de la chaînette à boules avec le trou supérieur du support. Fixez le support au mur à l'aide de 2 vis.
Installation
1) Type: AAA.B03
2) Quantité: 2 pièces
Instructions d'élimination [Pour l'Union européenne (EU) uniquement]
![DAIKIN RXB35B6V19 - Instructions d'élimination [Pour l'Union européenne (EU) uniquement] - 1](/content/2026/04/712654/images/8b51a552e5f765fc0dfdd4758081eaa6f7fcdef368216a48aaad3bf7a2b16985.jpg)
Les piles fournies avec le contrôleur sont marquées de ce symbole.
Il signifie que les piles doivent être éliminées séparément des ordures ménagères non triées.
Si un symbole chimique est imprimé sous ce symbole, il signifie que la pile contient un métal leurd au-delà d'une certaine concentration.
Symboles chimiques possibles:
■ Pb: plomb (>0,004%)
Les ples usagées doivent être traitées par une usine de traitement spécialisée dans le recyclage. À travers une mise au rebut correcte, vous contribuez à éviter les conséquences potentiellement nélèstes pour l'environnement et la santé humaine. Veuillez contacter votre autorité locale pour plus d'informations.
Batterie
• La source d'où le signal sera transmis.
2. Indication de transmission de signal
- Clignotement pour confirmer que le dernier réglage ait été transmis à l'unité.
3. Bouton « ON/OFF » (MARCHÉ'/ARRÊT)
- Appuyez une fois pour mettre le climatiseur en marche.
- Appuyez de nouveau pour éteindre le climatisateur.
4. Sélection de la vitesse du ventilateur
- Appuyez de façon continue sur le bouton pour transformer successivement la vitesse du ventilateur comme suit:
Lent → Moyen → Rapide → Auto →
- Cessez d'appuyer lorsque la vitesse désirée apparaît sur l'écran d'affichage.
5. Mode opérationnel
- Appuyez sur le bouton MODE pour sélectionner le type de mode opérationnel.
- Pour l'unité de refroidissement, les modes disponibles comprennent COOL (*) (FROID), DRY (♠) (SEC) et FAN (♣(VENTILATION).
- Pour l'unité de thermopompe, les modes disponibles comprennent: AUTO (△) (AUTO), COOL (*) (FROID), DRY (♠) (SEC), FAN (♣) (VENTILATION) et HEAT (♦) (CHAUD).
- LemodeAUTO ( △) n'est pas disponible pour le système à eau glacée à l'exception du système à 4 conduites.
6. Oscillation automatique de la ventilation
- Appuyez sur le bouton SWING pour activer la fonction d'oscillation automatique de la ventilation.
- Pour orienter la ventilation dans une direction précise, appuyez sur le bouton SWING, attendez ensuite que le volet de ventilation souffle dans la direction désirée puis appuyez de nouveau sur le bouton.
Méthode de sélection du mode Swing (dépendant du modèle)
- Appuyez sur le bouton SWING (△) pendant 4 secondes pour entrer dans le mode de réglage du champ. En mode de réglage local, seul le mode d'oscillation SWING MODE (◀) est affiché.
- Appuyez sur le bouton de température ▲ et ▼ pour sélectionner la rotation du SWING MODE (◀) depuis le Mode Swing 1 au Mode Swing 3.
- Les 3 différents modes d'oscillation (SWING MODE) suivants sont disponibles :
Mode d'oscillation 1
Mode d'oscillation 2
Mode d'oscillation 3
Le mode d'oscillation (SWING MODE) ne sera pas activé, sauf si la fonction d'oscillation (SWING) est activée.
L'oscillation est indiquée par le logo :
- Si aucun mode ne change dans les 4 secondes, l'appareil fonctionnera selon le SWING MODE (✗) sélectionné.
7. Fonction turbo (dépendant du modèle)
- Appuyez sur le bouton pour refroidissement ou réchauffement rapide.
• Le ventilateur tourne à sa vitesse maximale.
- Pressez de nouveau pour désactiver la fonction.
- Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID).
- Toute modification de la vitesse du ventilateur entraîne l'arrêt de cette fonction.
8. Programmer la minuterie d'arrêt
- Appuyez sur le bouton OFF TIMER pour activer la minuterie d'arrêt.
- Programmez l'heure désirée en appuyant continuellement sur le bouton OFF TIMER.
- Appuyez sur le bouton CANCEL pour annuler le programmation d'arrêt.
9. Fonction silence (dépendant du modèle)
- Appuyez sur pour un fonctionnement silencieux.
• Le ventilateur tourne à sa vitesse minimale. - Pressez de nouveau pour désactiver la fonction.
- Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID).
- Toute modification de la vitesse du ventilateur entraîne l'arrêt de cette fonction.
10. Mettre l'horloge à l'heure
- Maintenez le bouton ⏻ enfoncé pour mettre l'horloge à l'heure.
11. Programmer la minuterie de mise en marche
- Appuyez sur le bouton ON TIMER pour activer la minuterie de mise en marche.
- Programmez l'heure désirée en appuyant continuellement sur le bouton ON TIMER. Si la minuterie est programmée à 7h30, le climatiseur se mettra en marche à 7h30 pile.
- Appuyez sur le bouton CANCEL pour annuler le programmation de la minuterie.

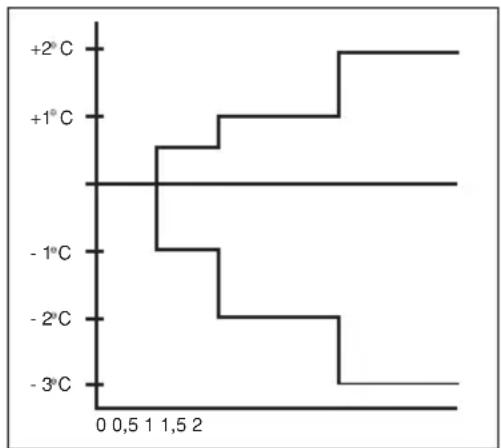

12. Réglage du mode de nuit
- Appuyez sur le bouton pour activer la fonction de mode de nuit.
- Ceci est une option anti-gaspillage d'énergie. Lorsque l'unité fonctionne en mode de refroidissement, la
température réglée augmente de 0,5°C au bout de la première demi-heure, d'encore 0,5°C au bout de la deuxième demi-heure et d'1°C au bout de l'heure suivante.
- Lorsque l'unité fonctionne en mode de chauffage, la température réglée diminue d'1°C au bout de la première demi-heure, d'encore 1°C au bout de la deuxième demiheure et d'1°C au bout de l'heure suivante.
- Cette fonction est disponible en mode COOL (FROID), HEAT (CHAUD) et AUTO (AUTO).
line
| Time (s) | Temperature (°C) | | :--- | :--- | | 0 | -1 | | 0.5 | -1 | | 1 | -1 | | 1.5 | -1 | | 2 | -1 | | 2.5 | -1 | | 3 | -1 | | 3.5 | -1 | | 4 | -1 | | 4.5 | -1 | | 5 | -1 | | 5.5 | -1 | | 6 | -1 | | 6.5 | -1 | | 7 | -1 | | 7.5 | -1 | | 8 | -1 | | 8.5 | -1 | | 9 | -1 | | 9.5 | -1 | | 10 | -1 | | 10.5 | -1 | | 11 | -1 | | 11.5 | -1 | | 12 | -1 | | 12.5 | -1 | | 13 | -1 | | 13.5 | -1 | | 14 | -1 | | 14.5 | -1 | | 15 | -1 | | 15.5 | -1 | | 16 | -1 | | 16.5 | -1 | | 17 | -1 | | 17.5 | -1 | | 18 | -1 | | 18.5 | -1 | | 19 | -1 | | 19.5 | -1 | | 20 | -1 | | 20.5 | -1 | | 21 | -1 | | 21.5 | -1 | | 22 | -1 | | 22.5 | -1 | | 23 | -1 | | 23.5 | -1 | | 24 | -1 | | 24.5 | -1 | | 25 | -1 | | 25.5 | -1 | | 26 | -1 | | 26.5 | -1 | | 27 | -1 | | 27.5 | -1 | | 28 | -1 | | 28.5 | -1 | | 29 | -1 | | 29.5 | -1 | | 30 | -1 | | 30.5 | -1 | | 31 | -1 | | 31.5 | -1 | | 32 | -1 | | 32.5 | -1 | | 33 | -1 | | 33.5 | -1 | | 34 | -1 | | 34.5 | -1 | | 35 | -1 | | 35.5 | -1 | | 36 | -1 | | 36.5 | -1 | | 37 | -1 | | 37.5 | -1 | | 38 | -1 | | 38.5 | -1 | | 39 | -1 | | 39.5 | -1 | | 40 | -1 | | 40.5 | -1 | | 41 | -1 | | 41.5 | -1 | | 42 | -1 | | 42.5 | -1 | | 43 | -1 | | 43.5 | -1 | | 44 | -1 | | 44.5 | -1 | | 45 | -1 | | 45.5 | -1 | | 46 | -1 | | 46.5 | -1 | | 47 | -1 | | 47.5 | -1 | | 48 | -1 | | 48.5 | -1 | | 49 | -1 | | 49.5 | -1 | | 50 | -1 | | 50.5 | -1 | | 51 | -1 | | 51.5 | -1 | | 52 | -1 | | 52.5 | -1 | | 53 | -1 | | 53.5 | -1 | | 54 | -1 | | 54.5 | -1 | | 55 | -1 | | 55.5 | -1 | | 56 | -1 | | 56.5 | -1 | | 57 | -1 | | 57.5 | -1 | | 58 | -1 | | 58.5 | -1 | | 59 | -1 | | 59.5 | -1 | | 60 | -1 | | 60.5 | -1 | | 61 | -1 | | 61.5 | -1 | | 62 | -1 | | 62.5 | -1 | | 63 | -1 | | 63.5 | -1 | | 64 | -1 | | 64.5 | -1 | | 65 | -1 | | 65.5 | -1 | | 66 | -1 | | 66.5 | -1 | | 67 | -1 | | 67.5 | -1 | | 68 | -1 | | 68.5 | -1 | | 69 | -1 | | 69.5 | -1 | | 70 | -1 | | 70.5 | -1 | | 71 | -1 | | 71.5 | -1 | | 72 | -1 | | 72.5 | -1 | | 73 | -1 | | 73.5 | -1 | | 74 | -1 | | 74.5 | -1 | | 75 | -1 | | 75.5 | -1 | | 76 | -1 | | 76.5 | -1 | | 77 | -1 | | 77.5 | -1 | | 78 | -1 | | 78.5 | -1 | | 79 | -1 | | 79.5 | -1 | | 80 | -1 | | 80.5 | -1 | | 80.7 (repeated) for the remaining time points are marked as '0' through '0', '0.0', '0.0', '0.0', '0.0', '0.0', '0.0', '0.0', '0.0', '0.0', '0.0', '0.0', '0.0', '0.0', '0.0', '0.0', '0.0', '0.0', '0.0', '0.0', '0.0', '0'.13. Réglage de la température
- Pour régler la température au niveau que vous souhaitez, appuyez sur le bouton ▲ou ▼ pour l'augmenter ou la baisser.
- La température se régle de 16°C à 30°C (Possibilité de régler de 20°C à 30°C).
- Appuyez sur les boutons ▲ et ▼ simultanément pour passer des °C aux °F et inversement.
FAU DAIGNOSTICS (pour modèle à inverseur seulement)

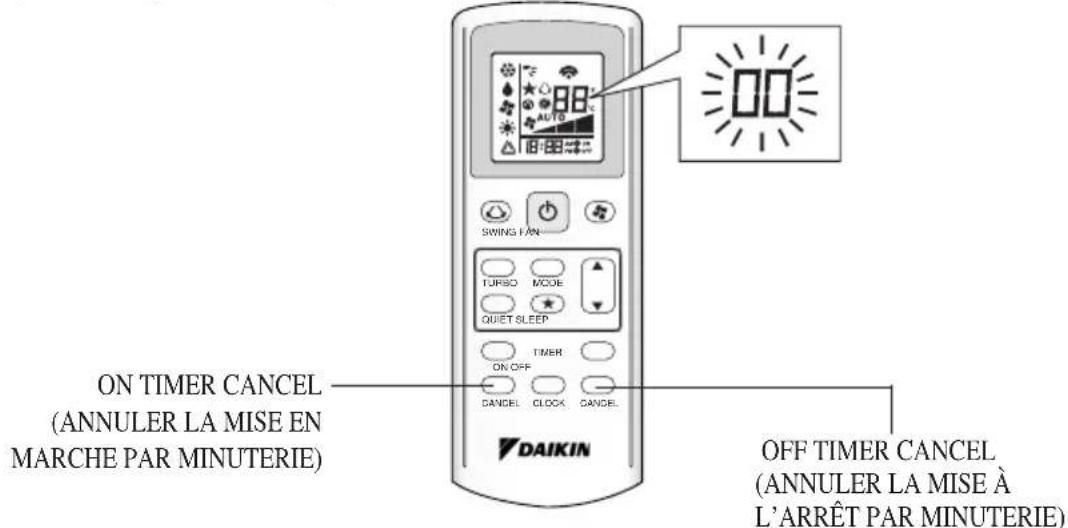

FAUX DIAGNOSTICS PAR LA TELECOMMANDE
La partie d'affichage de la température indique les codes correspondants.
- Lorsque le bouton Annuler de la mise en marche par minuterie ON TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE) ou le bouton de la mise à l'arrêt par minuterie OFF TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) est enfoncé pendant 5 secondes, un signe "clignote sur la partie d'affichage de la température.
- L'indication du code change comme montré ci dessous, et notifie avec un long bip.
| CODE D'ERREUR SIGNIFICATION | |
| 00 NORMAL | |
| A1 ERREUR | PCB DANS LA SECTION INTÉRIEURE |
| A3 ANOMALIE DE LA POMPE DE VIDANGE | |
| A5 ANTIGEL | (REFROIDISSEMENT) / ÉCHANGEUR DE CHALEUR DE SURCHAUFFE (CHAUFFAGE) |
| A6 ANOMALIE SUR LE VENTILATEUR D'INTÉRIEUR | |
| AH ANOMALIE DU FILTRE À AIR ÉLECTRIQUE | |
| C4 THERMISTOR DE L'ÉCHANGEUR THERMIQUE INTÉRIEUR (1) EN COURT-CIRCUIT/OUVERT | |
| C5 THERMISTOR DE L'ÉCHANGEUR THERMIQUE INTÉRIEUR (2) EN COURT-CIRCUIT/OUVERT | |
| C7 ERREUR DE L'INTERRUPTEUR DE LIMITE D'AILETTE | |
| C9 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE PIÈCE INTÉRIEURE | |
| E1 ERREUR DE CARTE EXTÉRIEURE | |
| E3 PROTECTION HAUTE PRESSION | |
| E4 PROTECTION BASSE PRESSION | |
| E5 VERROU DU MOTEUR DU COMPRESSEUR /COMPRESSEUR SURCHARGÉ | |
| E6 ERREUR DE DÉMARRAGE DU COMPRESSEUR | |
| E7 VERROU DU MOTEUR DE VENTILATEUR CC EXTÉRIEUR | |
| E8 SURINTENSITÉ D'ENTRÉE CA | |
| E9 ERREUR EXV | |
| EA ERREUR DE VANNE À 4 VOIES | |
| F3 TUYAUTERIE DE VIDANGE DE SURCHAUFFE | |
| F6 ÉCHANGEUR DE CHALEUR DE SURCHAUFFE | |
| HO ERREUR DU SYSTÈME DE CAPTEUR DU COMPRESSEUR | |
| H3 ERREUR DE L'INTERRUPTEUR HAUTE PRESSION | |
| H6 ERREUR DE DÉTECTION DE L'ALIMENTATION DU COMPRESSEUR | |
| H7 SURCHARGE/SURINTENSITÉ DU MOTEUR DU VENTILATEUR/ANOMALIE DU CAPTEUR | |
| H8 ERREUR DU CAPTEUR DE COURANT CA | |
| CODE D'ERREUR | SIGNIFICATION |
| H9 THERMISTANCE À AIR EXTÉRIEUR EN COURT-CIRCUIT/OUVERT | |
| J1 ERREUR | DU CAPTEUR DE PRESSION |
| J3 THERMISTANCE DE LA TUYAUTERIE DE VIDANGE DU COMPRESSEUR EN COURT-CIRCUIT/OUVERTE/MAL POSITIONNÉE | |
| J5 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DU TUYAU D'ASPIRATION | |
| J6 THERMISTANCE D'ÉCHANGEUR DE CHALEUR EXTÉRIEUR EN COURT-CIRCUIT/OUVERT | |
| J7 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE L'ÉCHANGEUR THERMIQUE DE SOUS- REFROIDISSEMENT | |
| J8 THERMISTANCE DE LA TUYAUTERIE DU LIQUIDE EN COURT-CIRCUIT/OUVERTE | |
| J9 THERMISTANCE DE LA TUYAUTERIE DE GAZ EN COURT-CIRCUIT/OUVERTE | |
| L1 ERREUR PCB EXTÉRIEURE DE L'INVERSEUR | |
| L3 BOÎTIER DE COMMANDE EXTÉRIEUR DE SURCHAUFFE | |
| L4 DISSIPATEUR THERMIQUE DE SURCHAUFFE | |
| L5 ERREUR IPM /ERREUR IGBT | |
| L8 SURINTENSITÉ DU COMPRESSEUR DE L'INVERSEUR | |
| L9 PRÉVENTION DE SURINTENSITÉ DU COMPRESSEUR | |
| LC ERREUR DE COMMUNICATION (PCB DE LA COMMANDE EXTÉRIEURE ET PCB DE L'INVERSEUR) | |
| P1 PHASE OUVERTE OU DÉSÉQUILIBRE DE TENSION | |
| P4 THERMISTANCE DE DISSIPATEUR DE CHALEUR EN COURT-CIRCUIT/OUVERT | |
| PJ ERREUR DE RÉGLAGE DE LA CAPACITÉ | |
| U0 INSUFFISANCE DE GAZ | |
| U2 TENSION CC HORS PLAGE | |
| U4 ERREUR DE COMMUNICATION | |
| U7 ERREUR DE COMMUNICATION (CARTE DE COMMANDE ET CARTE IPM) | |
| UA ERREUR D'INSTALLATION | |
| UF MAUVAISE CORRESPONDANCE DANS L'INSTALLATION DU CÂBLAGE ET DE LA TUYAUTERIE/MAUVAIS CÂBLAGE/INSUFFISANCE EN GAZ | |
| UH ANTIGEL (AUTRES PIÈCES) | |
REMARQUE
- Un bip bref et deux bip consécutifs indique qu'il n'y a pas de codes correspondants.
- Pour annuler l'affichage du code, appuyez pendant 5 secondes sur le bouton ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) ou OFF TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE). Le code affiché s'annule lui même si le bouton n'est pas appuyé pendant 1 minute.
