Type de produit	Ventilateur de boîtier / CPU / radiateur
Marque	Noctua
Modèle	NF-A14x25 G2 PWM
Dimensions	140 x 140 x 25 mm
Poids	Environ 160 g (avec accessoires)
Alimentation	Connecteur PWM 4 broches (compatible 3 broches)
Vitesse de rotation	1500 tr/min (max), 1250 tr/min avec adaptateur faible bruit
Niveau sonore	Faible (données non fournies, estimation 20-25 dB(A))
Débit d'air	Non spécifié (estimation 140 m³/h à 1500 tr/min)
Pression statique	Non spécifié (estimation 2,5 mm H₂O)
Durée de vie (MTTF)	Plus de 150 000 heures
Roulement	SSO2 (auto-lubrifiant, scellé)
Garantie	6 ans fabricant
Accessoires inclus	Câble en Y PWM (NA-YC1), rallonge 30 cm (NA-EC1), adaptateur faible bruit (NA-RC16), 4 silentblocs antivibration (NA-AVP1-LR), 4 joints d'étanchéité (NA-AVG2-LR), 4 vis de fixation
Compatibilité	Ventirads CPU, radiateurs watercooling, boîtiers (fixation vis ou attaches silicone)
Particularités	Double contrôle qualité en usine, cadre haute précision, réduction de charge pour montage push
Entretien	Nettoyage régulier avec plumeau, chiffon humide ou air comprimé ; pas d'aspirateur
Sécurité	Ne pas démonter le ventilateur ; ne pas trop serrer les vis (couple max 0.15-0.25 Nm)
Réparabilité	Non réparable par l'utilisateur (roulement scellé)
Service client	[e-mail], FAQ : faqs.noctua.at

FOIRE AUX QUESTIONS - NF-A14x25 G2 PWM Noctua

Quelles sont les dimensions du NF-A14x25 G2 PWM ?

Les dimensions sont de 140 x 140 x 25 mm, soit un format standard 140 mm avec une épaisseur de 25 mm.

Comment installer le ventilateur sur un radiateur watercooling ?

Utilisez les silentblocs antivibration avec anneaux de réduction de charge du côté sortie d'air (configuration push). Serrez les vis avec un couple de 0.15–0.25 Nm pour ne pas dépasser une charge totale de 30 kg.

Puis-je utiliser ce ventilateur sur une carte mère sans connecteur PWM 4 broches ?

Oui, le connecteur est compatible 3 broches. Dans ce cas, le ventilateur tournera à pleine vitesse à moins que votre carte mère ne supporte la régulation par tension.

Comment réduire la vitesse du ventilateur ?

Utilisez l'adaptateur faible bruit (L.N.A.) NA-RC16 fourni pour limiter la vitesse à 1250 tr/min. Vous pouvez aussi utiliser la régulation PWM via la carte mère.

Comment nettoyer le ventilateur ?

Nettoyez régulièrement avec un plumeau, un chiffon légèrement humide ou une bombe à air comprimé. N'utilisez pas d'aspirateur car la force pourrait endommager le ventilateur.

Le ventilateur peut-il être démonté ?

Non, le roulement est scellé. Démontage endommagerait le scellement et annulerait la garantie.

Quelle est la durée de vie du NF-A14x25 G2 PWM ?

Le MTTF (durée moyenne avant panne) est de plus de 150 000 heures, soit environ 17 ans de fonctionnement continu.

Que faire en cas de problème avec le ventilateur ?

Contactez le service client Noctua à [e-mail] ou consultez la FAQ sur faqs.noctua.at. Le produit bénéficie d'une garantie fabricant de 6 ans avec service RMA.

Puis-je connecter plusieurs ventilateurs sur un seul connecteur ?

Oui, utilisez le câble en Y NA-YC1 fourni pour brancher jusqu'à deux ventilateurs sur un seul connecteur PWM de la carte mère.

Les silentblocs antivibration fournis sont-ils réutilisables ?

Oui, mais si vous coupez les extrémités longues après installation, la réutilisation sera plus compliquée. Pour un usage futur, préférez les garder intacts ou optez pour les attaches NA-AV4 (vendues séparément).

MODE D'EMPLOI NF-A14x25 G2 PWM Noctua

Nous vous remercions d'avoir choisi le ventilateur Noctua NF-A14x25 G2 PWM.

La réputation des ventilateurs Noctua n'est plus à faire tant pour leur qualité que pour leur étonnante longévité. Comme pour tous les modèles Noctua, le NF-A14x25 G2 PWM bénéficie d'un MTTF de plus de 150 000 heures et bénéficie d'une garantie fabricant de 6 ans.

Chaque ventilateur fait l'objet, avant de quitter l'usine, d'un double contrôle qualité et je suis persuadé que le niveau de développement et de soin que nous avons apporté à ce produit ne vous échappera pas.

Profitez pleinement de votre NF-A14x25 G2 PWM !

Cordialement,

Unip

Roland Mossig, Noctua CEO

Ce document comporte un certain nombre d'instructions liées à l'installation, au fonctionnement et au nettoyage du NF-A14x25 G2 PWM.

En cas de problème ou interrogation, n'hésitez pas à consulter les FAQs accessibles sur notre site (faqs.noctua.at) ou à contacter notre service client via [e-mail].

Ce guide est disponible en plusieurs langues ; merci de consulter les différentes versions sur notre site : www.noctua.at/manuals

Composants nécessaires :

Câble en Y NA-YC1 de 4 broches PWM

Câble-rallonge de 30 cm NA-EC1

Adaptateur faible bruit (L.N.A.) NA-RC16

4x NA-AVP1-LR préinstallés : silentblocs anti-vibration et avec réduction de charge

Joints d'étanchéité anti-vibration NA-AVG2-LR

4x vis de fixation pour ventilateurs

1 Installation

Attention : avant toute utilisation, veuillez retirer le film protecteur situé à l'intérieur du cadre du ventilateur.

Pour l'installation du NF-A14x25 G2 PWM sur un ventirad CPU ou un radiateur pour watercooling, veuillez utiliser le mécanisme de fixation fourni avec le produit (agrafes pour ventilateur, visserie, etc ...)

Attention : Le NF-A14x25 G2 est un produit de haute précision avec un niveau de tolérance extrêmement faible. Par conséquent, il est impérieux d'éviter de trop forcer sur le cadre lors de son installation sur un radiateur pour watercooling :

Du côté de la sortie d'air du ventilateur n'utilisez que les silentblocs anti-vibration ou entretoises dotés d'anneaux de réduction de charge lorsque la sortie d'air du ventilateur fait face au radiateur (orientation dite « push »). Ces anneaux réduisent considérablement la pression exercée sur le cadre du ventilateur.

Pour les configurations « push », n'utilisez pas de silentblocs ou d'entretoises sans anneau de réduction de charge sur la face « sortie d'air ». Sur la face « entrée d'air » du ventilateur, il est possible d'utiliser indifféremment les deux types de systèmes.

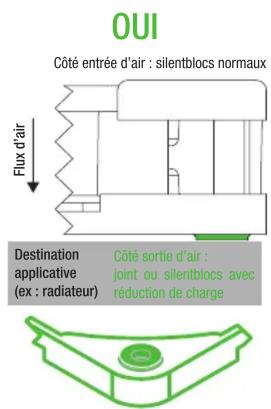

OUI Côté entrée d'air : silentblocs normaux Flux d'air Destination applicative (ex : radiateur) Côté sortie d'air : joint ou silentblocs avec réduction de charge

NON
Côté entrée d'air : silentblocs normaux

Flux d'air

Destination applicative (ex : radiateur)
Côté sortie d'air : silentblocs normaux

Attention : veillez à ne pas trop serrer les vis du radiateur ! La charge de compression totale cumulée des quatre vis ne doit pas dépasser 30 Kg (équivalent à un couple de serrage de ∼0.15 — 0.25Nm avec des vis traditionnelles M3 ou UNC 6-32). Soyez extrêmement prudents avec des vis M4 ou des pas de vis plus faible (filets plus serrés) car ils peuvent générer un niveau de compression supérieur malgré un couple de serrage plus bas.

Charge de compression maxi de 7,5 Kg par vis (total de 30 Kg)

Dans le cas d'une installation du NF-A14x25 G2 PWM au sein d'un boîtier, il est possible d'opter pour les vis de fixation fournies avec le boîtier ou bien les attaches anti-vibrations en silicone NA-AV2.

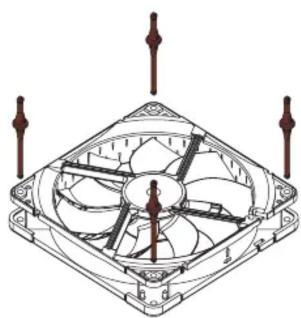

Pour installer le ventilateur à l'aide des attaches NA-AV2, veuillez tout d'abord insérer l'extrémité F au travers des orifices de montage situés sur le ventilateur puis étirez l'extrémité C au travers des trous du boîtier dédiés à l'installation des ventilateurs.

F = côté ventilateur C = côté boîtier

Si, après installation, les extrémités longues des attaches dépassent, vous pouvez les couper à l'aide d'une paire de ciseaux. Notez cependant que cette opération rendra la réutilisation de l'attache plus complexe dans le futur.

Si vous préférez les attaches de fixation anti-vibrations pourvues d'un bout plat (côté boîtier), veuillez opter pour les modèles optionnels NA-AV4 disponibles à la vente.

2 Connexion

Le NF-A14x25 G2 PWM est livré avec un connecteur 4-broches pour ventilateurs PWM afin d'assurer une régulation totalement automatique de la vitesse de ventilation (grâce aux prises 4-broches pour ventilateurs PWM situées sur votre carte mère). Notez par ailleurs que le ventilateur peut aussi être branché à un connecteur 3-broches. Dans ce dernier cas, le NF-A14x25 G2 PWM fonctionnera à vitesse maximale (à moins que la carte mère ne supporte la régulation de vitesse basée sur le voltage).

Si vous utilisez plusieurs NF-A14x25 G2 PWM, vous pouvez utiliser le câble en Y fourni (NA-YC1) afin de brancher plusieurs ventilateurs à un seul connecteur pour ventilateur PWM. De cette manière, votre carte mère calera tous les ventilateurs connectés sur une seule et unique vitesse de fonctionnement.

Le NF-A14x25 G2 PWM est doté d'un câble court de 20 cm qui permet de limiter l'encombrement en fonction de votre système. Si une plus grande longueur est nécessaire, utilisez alors le câble de 30 cm fourni (NA-EC1).

Le NF-A14x25 G2 PWM vient accompagné d'un adaptateur faible bruit (NA-RC16) qui permet de réduire la vitesse de 1500 à 1250 tr/min. Vous pouvez utiliser l'adaptateur pour établir une vitesse fixe de 1250 tr/min (si la régulation de vitesse est désactivée) ou bien pour plafonner la vitesse à 1250 tr/min. en mode régulation de vitesse PWM.

3 Nettoyage en maintenance

Les ventilateurs ont tendance, avec le temps, à accumuler de la poussière. Afin de maintenir une performance optimale, veuillez nettoyer régulièrement vos ventilateurs à l'aide d'un plumeau, d'un chiffon légèrement humide ou d'une bombe à air comprimé. Veillez à ne pas être brusque dans cette opération afin d'éviter tout dommage sur le ventilateur. Il est important de ne pas utiliser d'aspirateur, compte tenu de la force trop importante exercée.

Afin d'assurer un fonctionnement parfait au fil des années, le roulement haut de gamme SS02 Bearing qui équipe les NF-A14x25 G2 PWM est entièrement scellé afin d'éviter l'entrée de fines particules de poussière.

Veuillez noter que le ventilateur ne peut être démonté par l'utilisateur. Désolidariser la turbine de son cadre endommagerait ledit scellement et annulerait alors la garantie.

! Garantie, service client et FAQs

Malgré un contrôle qualité rigoureux, l'éventualité d'un défaut — même sur des produits haut de gamme — ne peut être totalement écartée. De ce fait, nous nous fforçons de fournir un niveau de fiabilité et de réactivité maximum en proposant une garantie fabricant de 6 ans associée à service retour (RMA) direct, rapide et efficace.

En cas de problème avec votre NF-A14x25 G2 PWM, n'hésitez pas à contacter notre service client ([e-mail]).

Veuillez par ailleurs consulter notre rubrique FAQ sur notre site : faqs.noctua.at
