Caractéristiques	Détails
Type de produit	Contrôleur de température
Plage de température	0 à 40 °C
Précision de mesure	± 0,5 °C
Alimentation	230 V AC
Dimensions	80 x 80 x 40 mm
Poids	200 g
Utilisation	Contrôle de la température dans les systèmes de chauffage, ventilation et climatisation
Installation	Montage en saillie ou encastré
Maintenance	Vérification périodique des connexions électriques
Sécurité	Protection contre les surcharges électriques
Garantie	2 ans
Certifications	CE, RoHS

FOIRE AUX QUESTIONS - EV 24 H Eberle

Comment régler la température sur le contrôleur Eberle EV 24 H ?

Pour régler la température, appuyez sur le bouton de réglage, utilisez les flèches pour ajuster la température souhaitée, puis validez en appuyant à nouveau sur le bouton de réglage.

Que faire si le contrôleur Eberle EV 24 H ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que l'alimentation est fonctionnelle. Si le problème persiste, essayez de réinitialiser le contrôleur en débranchant l'alimentation pendant quelques minutes.

Comment changer les piles du contrôleur Eberle EV 24 H ?

Ouvrez le compartiment des piles situé à l'arrière de l'appareil. Retirez les anciennes piles et remplacez-les par des piles neuves en respectant la polarité indiquée.

Le contrôleur Eberle EV 24 H affiche un code d'erreur. Que faire ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. La plupart des codes peuvent être résolus par une réinitialisation de l'appareil ou en vérifiant les connexions.

Comment changer le mode de fonctionnement du contrôleur Eberle EV 24 H ?

Pour changer le mode de fonctionnement, accédez au menu des paramètres en appuyant sur le bouton de mode. Utilisez les flèches pour naviguer entre les différents modes et confirmez votre choix.

Le contrôleur Eberle EV 24 H ne réagit pas aux réglages. Que faire ?

Assurez-vous que l'appareil est en mode de fonctionnement actif. Si le problème persiste, essayez de réinitialiser l'appareil ou vérifiez s'il y a des obstructions sur les boutons.

Comment maintenir le contrôleur Eberle EV 24 H en bon état ?

Nettoyez régulièrement l'appareil avec un chiffon doux et sec. Évitez l'utilisation de produits chimiques agressifs qui pourraient endommager la surface.

Où trouver le manuel d'utilisation du contrôleur Eberle EV 24 H ?

Le manuel d'utilisation peut être téléchargé sur le site officiel d'Eberle ou vous pouvez contacter le service client pour obtenir une version imprimée.

MODE D'EMPLOI EV 24 H Eberle

Notice d'installation et d'utilisation

pour réglette de distribution

chauffage/refroidissement

EV 230 H/K et EV 24 H/K

U 468 931 003 302-4

Cet appareil ne peut être ouvert et installé que par un professionnel et selon le schéma de branchement de l'appareil ou de la notice. L'installation devra être effectuée dans le respect des normes de sécurité.

Cet appareil électronique monté dans les armoires électriques sert à commander les régulateurs de température uniquement dans les pièces sèches et fermées dans un milieu ambiant normal. Cet appareil électronique est conforme à la norme DIN EN 60730 et fonctionne selon le mode 1C.

1. Utilisation

Cet appareil sert au câblage des régulateurs de température et des vannes électrothermiques.

L'appareil est approprié pour le chauffage et le refroidissement par le sol (service été / hiver)

Il est possible de commuter entre chauffage et refroidissement via un signal externe.

2. Caractéristiques

• Prêt à être connecté pour le raccordement immédiat à une prise de 230 V
• applicable pour 6 zones (pièces) au maximum
• les servomoteurs peuvent être directement connectés sur les versions 230 V ou 24 V
• Commutation chauffage / refroidissement via un signal de réseau externe

3. Description

3.1 Régulateur de température et vannes thermiques

Les régulateurs de température et les vannes thermiques pour la pièce 1 sont raccordés aux bornes R1, figure 1, 2.

Les régulateurs de température et vannes thermiques des pièces R2 et R6 sont raccordés selon le même schéma.

3.2 Commutation chauffage / refroidissement

Il est possible de commuter sur refroidissement via les bornes X1 e-f, figure 3, schéma d'installation 4

Bornes e-f

Sans tension de réseau mode chauffage

Avec tension de réseau mode refroidissement

Il est possible d'interverter le mode de fonctionnement au niveau de la borne e-f avec le cavalier J1

Remarque:

ne souhaitez pas rafraîchir des pièces comme par exemple la salle de bain, il ne faut pas connecter le signal «Refroidissement» du thermostat sur la borne No 3 de la réglette de distribution

4. Installation

Montage:

- Seulement dans un cabinet, répartiteur électrique ou circuit de chauffage sur profilé

• La position de montage est indifférente

Raccordement électrique :

Attention : mise de l'appareil hors tension

Voir le schéma de l'appareil et les figures 1 à 4

Raccordement électrique de la tension de service :

Après les raccordements des thermostats d'ambiance et des moteurs thermiques:

Brancher la prise. Si un raccordement direct est nécessaire, ôter le câble de la prise et fixer directement les conducteurs.

Attention:

Lors du raccordement un signal 230 V chauffage / rafraîchissement ... au EV 24H/K, les mesures de sécurité appropriées doivent être respectées.

5. Caractéristiques techniques

Référence de commande EV 230 H/K

N° d'article 0101 40 141 5xxx

Tension de secteur 230 V (195 à 253 V) 50 Hz

Consommation 3

Fusible 4 A lent

Poids 700g

Dimensions (profilé inclus) 310 x 90 x 65

Référence de commande EV 24 H/K

N° d'article 0101 30 061 5xxx

Tension de secteur 230 V (195 à 253 V) 50 Hz

Consommation 50*

Fusible 4 A lent

Poids \~ 2000 g

Dimensions (profilé inclus) 390 x 90 x 65

* les servomoteurs sont également alimentés par le transformateur

Pour EV 230 H/K et EV 24 H/K

Température ambiante 0 à +50°C

(sans condensation)

Température de stockage -20 à +60°C

Témoin pour la tension de service

Circuits de puissance : 6 x \~4(2) A *

Nombre de vannes 3 voies

par canal max. 10 **

Indice de protection IP 40 / doubl

Classe de protection II

Tension assignée de tenue aux chocs 4 KV

Température pour le

contrôle de pression de la bille 75°C

Tension et courant en vue

des contrôles CEM

d'émissions parasites 230 V, 0,1 A

*) Total des courants <= 2 A

**) Il est possible de commuter 16 vannes thermiques max. à partir d'un appareil (fusible)

6. Schémas de branchement et exemples

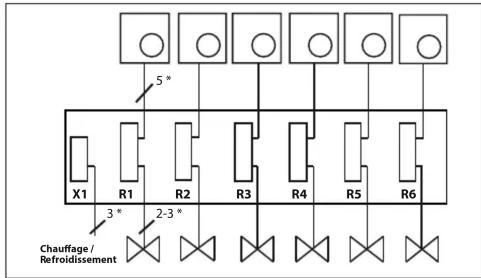

Figura 1

Câblage du régulateur avec les vannes.

(Nombre de fils, terre inclus)
    note right of R6: "Chauffage / Refroidissement"
    note left of X1: 5*
    note right of R6: 3*
    note right of R2: 2-3*

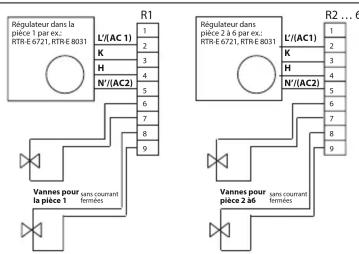

Figure 2

Raccordement des thermostats d'ambiance et des moteurs thermiques. Chacune des pièces est racordée de manière identique.

Régulateur dans la pièce 1 par ex: RTRE-6721, RTRE-8031 L/(AC 1) K H N°/(AC2) R1 L/(AC 1) K H N°/(AC2) R2 ... 6 L/(AC 1) K H N°/(AC2) Vannes pour sancourant fermées Vannes pour piece 1 sancourant fermées

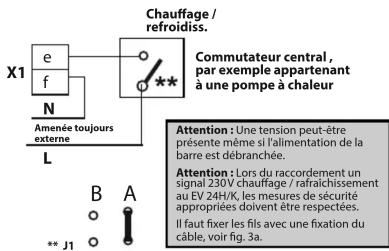

Figure 3

Raccordement du signal chauffage/refroidissement.

Chauffage / refroidiss. Commutateur central, par exemple appartenant à une pompe à chaleur X1 e f N Amenée toujours externe L ** J1 B A Attention : Une tension peut-être présente même si l'alimentation de la barre est débranchée. Attention : Lors du raccordement un signal 230V chauffage / rafraîchissement au EV 24H/K, les mesures de sécurité appropriées doivent être respectées. Il faut fixer les fils avec une fixation du cable, voir fig. 3a.

A fermé:
retro
B fermé:
refroidissement avec contact ouvert

Figure 3a: Raccordement du 230 V H/C- ou Hygrostat signal

avec des barrettes de repartition de 24 V

Il faut fixer les fils avec une fixation du câble.

Figure 4

Schéma d'installation. – Utilisation de réglettes de distribution avec commutation centrale pour le chauffage/refroidissement.

Ces produits ne peuvent pas être traités comme des déchets ménagers. Veuillez faire recycler ces produits par une entreprise qui se charge du recyclage des déchets électroniques. Veuillez contacter les autorités locales pour avoir de plus amples informations concernant la liquidation des déchets.
