KBO 511-1 M A1 - Four Koenic - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Four électrique avec une capacité de 50 litres
Modes de cuisson	Chaleur tournante, grill, cuisson traditionnelle
Température maximale	250°C
Dimensions	Largeur : 59,5 cm, Hauteur : 59,5 cm, Profondeur : 56,7 cm
Poids	Environ 30 kg
Utilisation	Panneau de contrôle avec affichage numérique et boutons de réglage
Nettoyage	Fonction de nettoyage par pyrolyse
Consommation énergétique	Classe énergétique A
Sécurité	Système de verrouillage de porte et protection contre la surchauffe
Accessoires inclus	Grille, plat à rôtir
Garantie	2 ans

FOIRE AUX QUESTIONS - KBO 511-1 M A1 Koenic

Comment préchauffer le four Koenic KBO 511-1 M A1 ?

Pour préchauffer le four, sélectionnez la température souhaitée à l'aide du bouton de réglage et appuyez sur le bouton de démarrage. Attendez que le voyant de préchauffage s'éteigne pour indiquer que la température est atteinte.

Pourquoi le four ne chauffe-t-il pas ?

Vérifiez que le four est bien branché et que la prise fonctionne. Assurez-vous également que la température est correctement réglée. Si le problème persiste, il peut y avoir un problème avec l'élément chauffant.

Comment nettoyer l'intérieur du four Koenic KBO 511-1 M A1 ?

Pour nettoyer l'intérieur du four, utilisez un chiffon humide avec un nettoyant doux. Évitez les produits abrasifs qui pourraient endommager le revêtement. N'oubliez pas de débrancher le four avant le nettoyage.

Le four émet une odeur étrange lors de la première utilisation, est-ce normal ?

Oui, il est normal que le four dégage une légère odeur lors de la première utilisation en raison de la combustion des résidus de fabrication. Faites fonctionner le four à vide à haute température pendant environ 30 minutes pour éliminer cette odeur.

Comment régler la minuterie du four ?

Pour régler la minuterie, tournez le bouton de la minuterie dans le sens des aiguilles d'une montre jusqu'à la durée souhaitée. Le four émettra un signal sonore lorsque le temps est écoulé.

Le ventilateur du four fonctionne-t-il en permanence ?

Non, le ventilateur ne fonctionne pas en permanence. Il s'active lors de la cuisson et peut continuer à fonctionner après l'arrêt du four pour refroidir l'appareil.

Que faire si l'écran du four reste noir ?

Vérifiez que le four est bien branché et que le disjoncteur n'a pas sauté. Si l'écran ne s'allume toujours pas, contactez le service après-vente.

Comment utiliser la fonction de grill du four ?

Pour utiliser la fonction de grill, sélectionnez le mode grill sur le panneau de commande et réglez la température. Placez les aliments sur la grille et surveillez attentivement la cuisson.

Est-ce que le four Koenic KBO 511-1 M A1 est équipé d'un mode éco ?

Oui, le four dispose d'un mode éco qui permet de réduire la consommation d'énergie. Référez-vous au manuel d'utilisation pour savoir comment activer cette fonction.

Comment déverrouiller le panneau de contrôle si l'écran est bloqué ?

Pour déverrouiller le panneau de contrôle, appuyez simultanément sur les boutons de réglage de la température et de la minuterie pendant quelques secondes jusqu'à ce que l'écran se déverrouille.

MODE D'EMPLOI KBO 511-1 M A1 Koenic

La cuisinière est un mariage réussi de facilité d'utilisation et d'efficacité. Après avoir lu la présente notice, vous pourrez utiliser votre cuisinière en toute simplicité.

Chaque cuisinière qui sort de notre usine est soigneusement contrôlée avant son emballage. Nos employés vérifient leur sécurité et fonctionnalité sur les postes de contrôle.

Lisez attentivement la notice d'utilisation avant d'installer la cuisinière. Suivez les instructions de la notice pour éviter une mauvaise utilisation de l'appareil.

Conservez la notice dans un endroit facilement accessible. Suivez les consignes de sécurité pour éviter les accidents.

Attention!

Lisez attentivement la présente notice avant d'utiliser la cuisinière.

La cuisinière est uniquement destinée à l'usage domestique habituel.

Le producteur se réserve le droit d'effectuer toute modification n'affectant pas le fonctionnement de l'appareil.

SOMMAIRE

Consignes de sécurité....40
Description du produit....43
Installation....45
Fonctionnement....47
Cuisson dans le four – conseils pratiques....59
Plats de test....62
Nettoyage et entretien de la cuisinière....64
Comment procéder en cas de panne....69
Données techniques....70
Fiche du produit....71

Attention. L'appareil ainsi que ses parties accessibles sont chauds durant l'utilisation. Face au risque de brûlure par simple contact, l'utilisateur doit faire preuve d'une vigilance particulière En l'absence de personnes responsables, les enfants de moins de 8 ans doivent être tenus éloignés de l'appareil.

Le présent appareil peut être utilisé par des enfants à partir de 8 ans, des personnes handicapées physiques, sensorielles ou intellectuelles, ou alors des débutants si ces personnes sont encadrées ou si elles se conforment aux consignes d'utilisation de l'appareil communiquées par une personne responsable de leur sécurité. Ne pas permettre aux enfants de jouer avec l'appareil. Le nettoyage ainsi que la maintenance de l'appareil ne doivent pas être réalisés par des enfants sans surveillance.

Pendant l'utilisation, l'appareil devient chaud. Il est recommandé de ne pas toucher les éléments chauffants à l'intérieur du four.

Quand vous utilisez l'appareil, les parties accessibles peuvent devenir très chaudes. Gardez les enfants à distance.

Attention. Ne pas utiliser des toiles abrasives ou des outils métalliques coupants pour le nettoyage de la porte en verre, cette pratique entraînant le rayage de la surface, voire à terme la fissuration du verre.

Attention. Assurez-vous que l'appareil est débranché avant de remplacer la lampe pour éviter le risque d'un choc électrique.

L'utilisation d'appareils de nettoyage fonctionnant à la vapeur est formellement proscrite en hygiène de l'appareil.

Au cours du processus de nettoyage pyrolytique le four peut atteindre des températures très élevées, pour cette raison les surfaces externes du four peuvent se chauffer plus que d'habitude il est donc essentiel de prendre soin afin que les enfants ne se trouvent pas alors à proximité du four.

Risque de brûlure ! De la vapeur chaude peut s'échapper lors de l'ouverture de la porte du four. Ouvrez la porte du four avec précaution lors de la cuisson ou à la fin de la cu- isson. Ne vous penchez pas au-dessus de la porte du four lors de son ouverture. Rappelez-vous qu'en fonction de la température, la vapeur peut être invisible.

• En branchant les appareils électriques sur une prise de courant située à proximité, assurez-vous que leurs éléments ou le câble d'alimentation ne soient pas en contact avec le four ou la plaque en fonctionnement car l'isolation de ces appareils ne protège pas contre les hautes températures.
• Ne posez pas de récipients dont le poids dépasse 15 kg sur la porte ouverte du four.
• Évitez d'utiliser des poudres de nettoyage ou une éponge abrasive pour nettoyer la vitre de la porte ; cela risquerait de rayer la surface provoquant les fissures du verre.
• Il est interdit d'utiliser la cuisinière dont le fonctionnement technique est incorrect. Toutes les réparations doivent être effectuées par des personnes ayant des qualifications adéquates.
• En cas de détection d'une défaillance technique, il faut débrancher obligatoirement l'appareil et avertir un point de Service Après Vente.
• Suivez obligatoirement les consignes et les prescriptions incluses dans la notice. Les personnes qui n'ont pas lu la notice ne peuvent pas utiliser la cuisinière.
• Faites particulièrement attention aux enfants et tenez-les éloignés de l'appareil en fonctionnement.
• L'appareil a été conçu uniquement en tant que l'appareil destiné à la cuisson. Toute une autre utilisation (par exemple pour le chauffage d'ambiances) est contraire à sa destination et peut être dangereuse.

L'appareil a été mis sous emballage pour éviter les endommagements pendant le transport. Après avoir déballé l'appareil, veuillez enlever les éléments d'emballage de façon à assurer la préservation

de l'environnement.

Tous les matériaux utilisés pour emballer l'appareil ne nuisent pas à l'environnement, ils sont entièrement recyclables et ont été marqués d'un symbole approprié.

Attention ! Lors du déballage, ne pas laisser les éléments d'emballage (sachets plastiques, morceaux de polystyrène, etc.) à la portée des enfants.

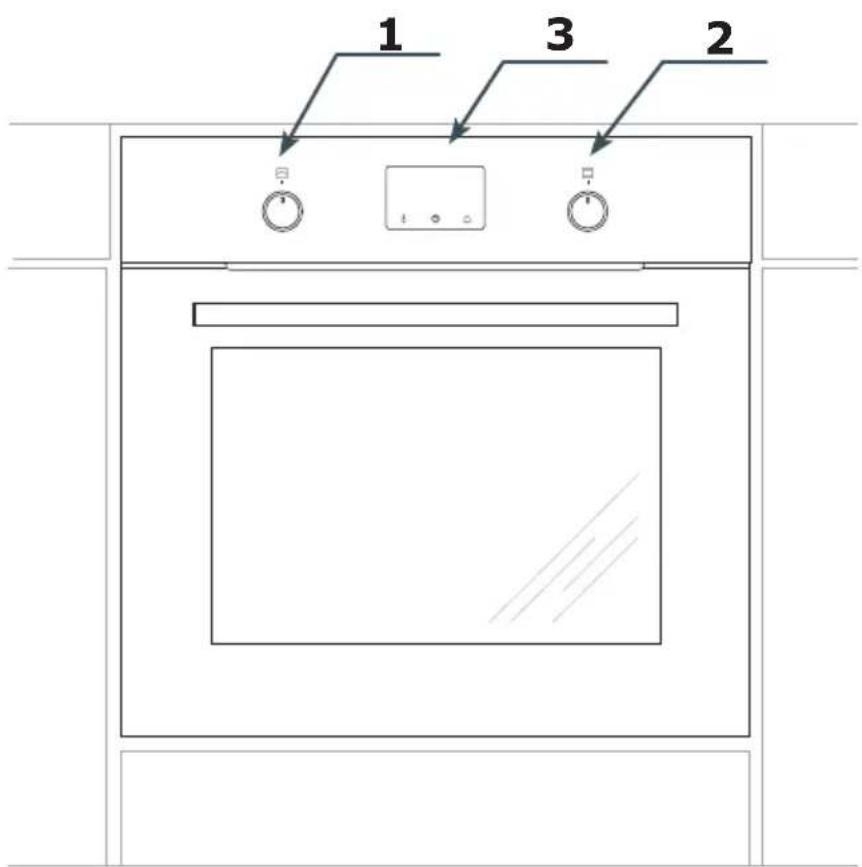

1 3 2

1. Bouton de réglage +/-
2. Manette des fonctions du four
   3 Programmateur électronique

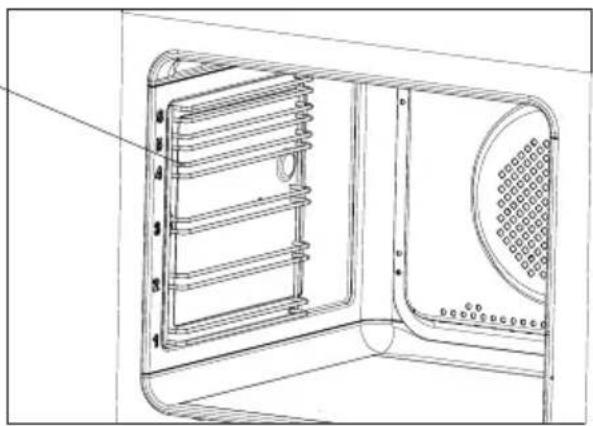

CARACTÉRISTIQUE DU PRODUIT

Équipement de la cuisinière – récapitulatif :

grille pour grillades (grille à gratiner)

Gradins fils de la paroi latérale

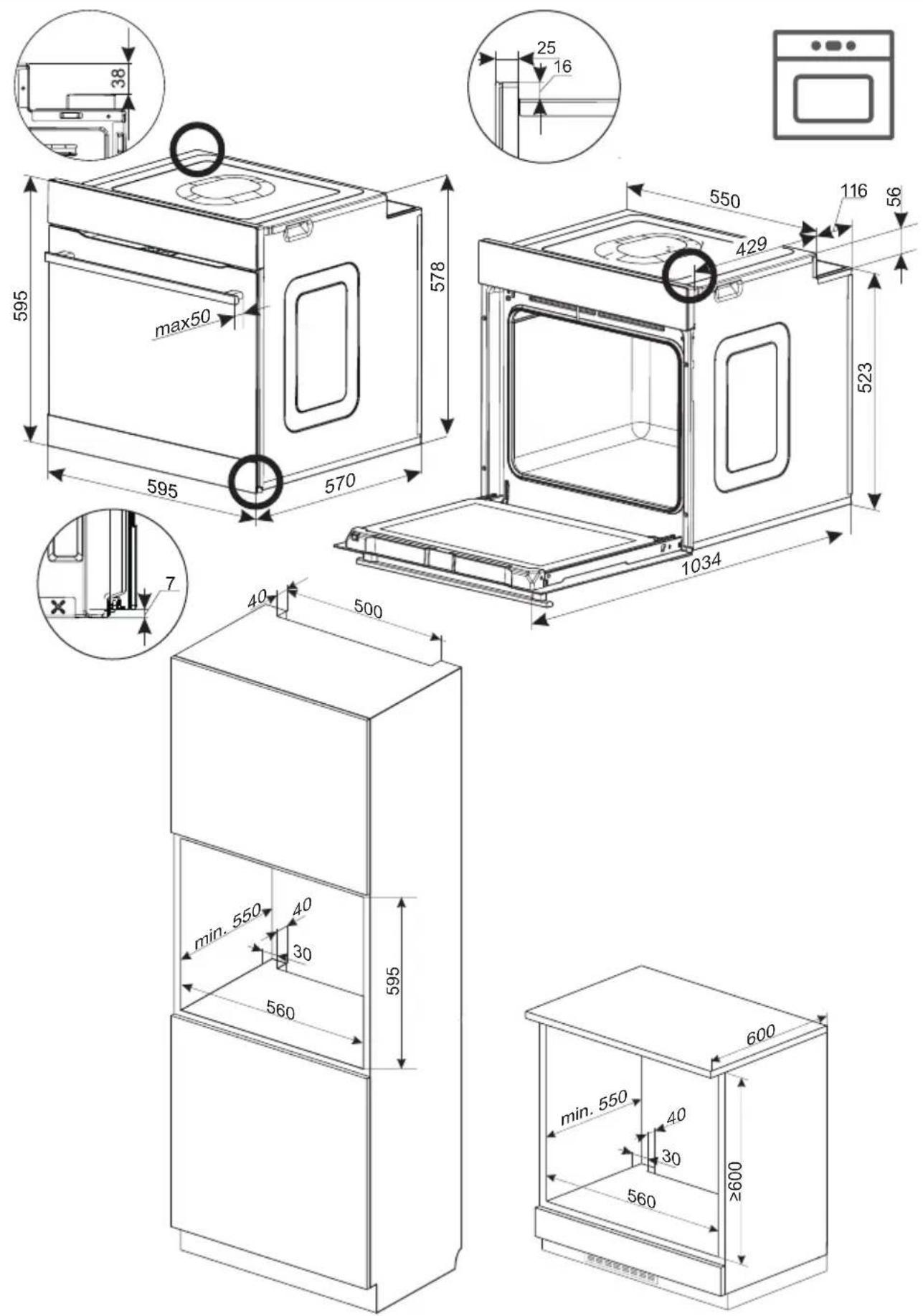

Installation du four.

• Le four devrait être un endroit sec et bien aéré, avec une ventilation e cace. La disposition de la cuisinière devrait garantir un accès libre à tous les éléments de commande.
• Le four est encastrée dans la classe Y, l'une des cotes d'encastrement peut donc être un meuble haut ou un mur. Les revêtements et les colles utilisés pour fabriquer les meubles où la cuisinière sera encastrée doivent résister à une température de 100 °C. Si cette condition n'est pas remplie, les surfaces des meubles risquent d'être déformées et les revêtements – de se détacher.
• Préparez une découpe dans un meuble à encastrer selon les dimensions indiquées sur l'image,

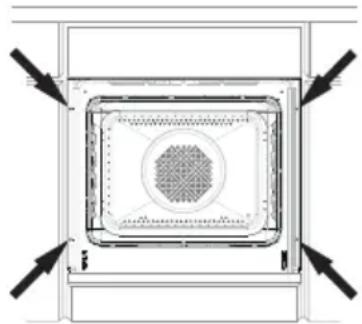

• Insérez le four entièrement dans la découpe et vissez quatre vis (dans les endroits indiqués sur le dessin) pour le protéger de glissements.

Raccordement électrique

• Le four doit être alimentée par un courant alternatif monophasé (230 V 1 N\~50 Hz) et équipée d'un cordon d'alimentation de 3 x 1,5 mm² de longueur d'environ 1,5 m avec une prise de courant dotée d'une mise à la terre.
• La prise de raccordement de l'installation électrique doit être dotée d'une terre et ne peut pas se trouver au-dessus de la cuisinière. Une fois la cuisinière installée, la prise de raccordement de l'installation électrique doit être facilement accessible à l'utilisateur.
• Avant de brancher la cuisinière à la prise, il faut vérir er que :
  — le coupe-circuit et l'installation électrique supportent la charge de la cuisinière,
  — l'installation électrique est équipée d'un système e cace de mise à la terre, correspondant aux normes et réglementations actuelles,
  — la prise est facilement accessible.

Attention!

Dans le cas où la conduite d'alimentation non détachable serait endommagé, pour éviter le risque elle devrait être échangée chez le fabricant ou aux centres de service après-vente ou par des techniciens quali és.

Avant la première mise en route du four

• enlever les éléments de l'emballage, nettoyer la chambre du four des produits de conservation
• retirer l'équipement du four et le laver à l'eau chaude avec du liquide-vaisselle
• mettre en marche la ventilation dans la pièce ou ouvrir la fenêtre
• chauffer le four (à la température de 250°C pendant 30 min. environ), éliminer les salissures et nettoyer soigneusement (voir chapitre : Fonctionnement du programmateur et commande du four).

Les sélecteurs rotatifs se trouvent dans le panneau de commande, afin de choisir une fonction, il faut :

1. délicatement pousser le sélecteur rotatif et le lâcher,
2. mettre sur la fonction choisie. Le marquage du sélecteur rotatif sur son pourtour répond aux fonctions réalisées par le four.

Attention!

Dans les fours équipés d'un programmateur électronique, après le branchement au réseau, dans le pôle du panneau d'affichage, l'heure „0.00” apparait en pulsations cycliques.

Il faut enregistrer l'heure actuelle dans le programmateur (Voir L'utilisation du programmateur). L'absence de réglage de l'heure actuelle rend impossible le fonctionnement du four.

Important!

Le programmateur électronique est équipé de sensors fonctionnant par le toucher avec le doigt sur des surfaces indiquées.

Chaque modification de commande du sensor est validée par un signal sonore.

Les surfaces des sensors doivent être maintenues propres.

1 O

Pour laver la cavité du four, utilisez de l'eau chaude avec du liquide vaisselle.

Programmateur électronique

8 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 370 380 390 400 410 420 430 440 450 460 470 480 490 500 510 520 530 540 550 560 570 580 590 600 610 620 630 640 650 660 670 680 690 700 710 720 730 740 750 760 770 780 790 800

Le programmateur dispose d'un affichage LED et de 3 touches (senseurs).

Touche (Senseur) Description

Réglage de la température

Réglage de l'horloge

Minuteur

Attention : Chaque utilisation de la touche (du senseur) est confirmée par un signal sonore. Il n'est pas possible de désactiver les signaux sonores.

Signification des symboles sur l'affichage.

Symbole Description

Thermostat

Minuteur

Durée de fonctionnement

Temps de l'arrêt de travail

P Pyrolyse

Verrouillage

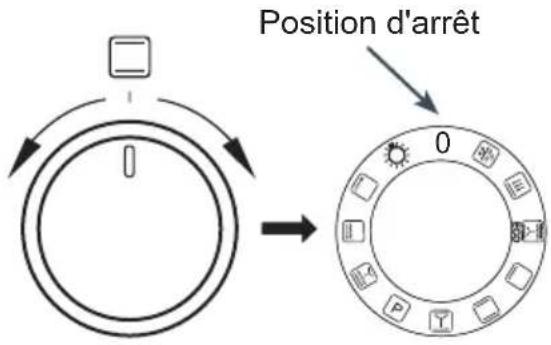

Manette des fonctions du four

Le four peut être chauffé à l'aide de l'élément chauffant inférieur, de l'élément chauffant supérieur, de la chaleur tournante et de l'élément chauffant du gril. Sélectionner une fonction appropriée avec la manette des fonctions.

La figure ci-dessous présente les fonctions (dans un ordre spécifié) sur la manette :

Position d'arrêt 0 E P T

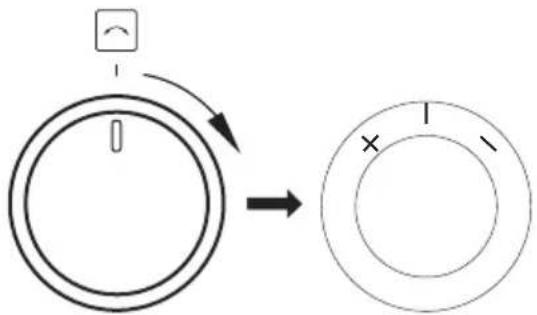

Bouton de réglage +/-

On ne tourne pas le bouton de réglage, mais on le tire dans les deux sens. Il sert à régler les paramètres de fonctionnement tels que la température et la durée Tirer le bouton vers la droite, pour augmenter la valeur du paramètre. Tirer dans le sens opposé pour diminuer la valeur du paramètre. Avec ce bouton il est possible de modifier les paramètres tels que la température, la durée ou l'heure actuelle sur l'afficheur. Lorsqu'on maintient le bouton en position retirée, la vitesse de modification de la valeur du paramètre est augmentée.

Branchement à l'alimentation

Après le branchement à l'alimentation (ou au retour du courant après une panne), le four passe en mode de réglage de l'heure actuelle, 0.00 clignote sur l'affichage. Appuyer sur la touche (senseur). À P'aide du bouton de réglage +/- modifier la valeur. Il est impossible d'utiliser l'appareil si l'heure n'est pas réglée. Pour confirmer le réglage de l'heure, le bouton de sélection des fonctions doit être sur la position 0. Si le bouton de sélection des fonctions est réglé sur une autre position, le symbole éclignote et le programmateur attend que le bouton de sélection des fonctions soit réglé sur la position 0.

Une pression sur le bouton (le senseur) confirme l'heure et le programmateur passe en mode standby.

Attention : En cas de coupure de courant, tous les paramètres entrés, tels que la durée de fonctionnement, la température et la fonction, sont effacés. Pour continuer le fonctionnement, les ils doivent être à nouveau entrés. Si la pyrolyse était le programme interrompu (ou si la porte est verrouillée pour une autre raison - symbole 📐 allumé), ce sont les processus de refroidissement du four et d'ouverture de la porte qui sont effectués avant le réglage de l'heure. Si une température supérieure à 80°C est détectée dans le four, le refroidissement du four se met en marche, cela n'a pas d'incidence sur le réglage de l'heure. Le processus de refroidissement s'arrête lorsque la température baisse sous les 75°C.

Mode de veille (standby).

Le passage en mode standby efface tous les réglages de la durée, de la température, du minuteur. Les éléments chauffants sont déconnectés. L'affichage affiche l'heure ac-

tuelle et la luminosité de l'écran baisse. Sont actives la touche (le senseur) 📊, une pression dessus nous fait passer au réglage de l'heure, à la modification de la tonalité et de la luminosité ainsi que la touche (le senseur) 🔒 qui pressée nous fait passer en mode de réglage du minuteur.

Si la température dans la chambre dépasse 80°C, au lieu de l'indication de l'heure, la température actuelle dans la chambre est affichée (elle joue le rôle d'indicateur de la chaleur résiduelle) et le ventilateur de refroidissement est en marche. Une fois la température baissée à 75°C, le ventilateur s'éteint et l'heure actuelle est affichée au lieu de la température à l'intérieur de la chambre.

Passage en mode standby :

• à tout moment, en tournant le bouton de sélection des fonctions sur la position 0, un signal sonore est émis si l'on passe de cette façon en mode standby;
• après une panne de courant et le réglage de l'heure actuelle ;
• après la fin des programmes durée (automatique et semi-automatique, minuteur) ;
• après l'activation de la protection contre la surchauffe ;
• au cours du cycle de pyrolyse, lorsque le bouton régulateur est tourné sur la position 0, le passage en mode de refroidissement et en mode déverrouillage de la porte se fait, seulement après le refroidissement et le déverrouillage de la porte le four passe en mode standby.

Sortie du mode standby :

Tourner le bouton de sélection de la position 0 sur une toute autre position de fonction fait passer le four du mode standby en mode actif.

Attention – si le programmateur est passé en mode standby automatiquement, l'utilisateur doit d'abord tourner le bouton de sélection sur la position 0 et seulement après sortir du mode standby.

Lorsqu'en mode standby le bouton de sélection des fonctions est réglé sur une autre position que 0 – le symbole clignote.

Standby profond :

Après 10 minutes en mode standby normal, le four passe au mode de standby profond : les touches sensitives ne sont pas actives, le bouton sélecteur +/- non plus. Pour activer le four, tourner la manette des fonctions de la position « 0 » sur une quelconque autre position.

Réglage de l'heure actuelle

Le réglage de l'heure actuelle est possible uniquement en mode standby. Une pression sur la touche (le senseur) dans ce mode entraine l'affichage de l'heure actuelle à une luminosité normale. Grâce au bouton +/- il est possible de corriger l'heure actuelle, une inactivité de 10 secondes entraine la sauve-garde du réglage actuel et le retour en mode standby. La touche (le senseur) entraine le passage au réglage de la fréquence du signal sonore. L'horloge fonctionne uniquement en mode de 24h.

Mode nocturne

Si l'appareil est en mode standby, la lumino-sité de l'écran d'affichage est diminuée dans les horaires de 22:00 à 6:00 pour atteindre une valeur qui correspond au mode de nuit – 2 niveaux inférieurs à celle réglée.

Changement de la fréquence du signal sonore

La fonction est tout le temps disponible en mode standby, sans limites horaires. Une nouvelle pression sur la touche (le senseur) lors du réglage de l'heure, entraine l'affichage du symbole ton1, où 1 indique le

signal sonore actuel. Le choix se fait de 1 à 3. En tournant le bouton de réglage +/- il est possible de changer le signal sonore et une inactivité de 5 secondes confirme le signal sonore actuel et entraine le passage en mode standby.

Modification de la luminosité de l'afficheur

La fonction est tout le temps disponible en mode standby, sans limites horaires. Une nouvelle pression sur la touche (le senseur) lors du réglage de la fréquence du signal sonore entraine l'affichage du symbole bri4, où 4 indique la luminosité sur une échelle de 1 à 9. En tournant le bouton de réglage +/- il est possible de changer la luminosité et une inactivité de 5 secondes confirme la luminosité actuelle et entraine le passage en mode standby.

Mode actif

C'est le mode où le four réalise la fonction de cuisson (nettoyage) selon les valeurs réglées à l'aide du bouton de sélection des fonctions.

Auto-off : Quand les actions programmées sont terminées (mode automatique, semi-automatique, nettoyage, minuteur), le programmateur passe en mode standby, même si le bouton de sélection des fonctions n'est pas réglé sur la position 0.

Éclairage

L'éclairage dans le four est commandé par le programmateur. Il est allumé par défaut. L'éclairage est éteint :

• dans les positions : 0, Pyrolyse, ECO
• lorsque la température à l'intérieur de la chambre atteint plus de 300°C ;

• lors des programmes de pyrolyse et de refroidissement ;

• avant la mise en marche du réchauffement dans le programme automatique et à la fin des programmes automatique et semi-automatique ;

• en mode standby, si le bouton régulateur est réglé sur une position autre que 0.

Moteur de refroidissement

La mise en marche et l'arrêt du moteur de refroidissement sont indépendants des fonctions réglées et de l'état du programmateur. Le moteur de refroidissement se met en marche lorsque la température dans la chambre dépasse 80°C et s'éteint, lorsque la température baisse en-dessous de 75°C.

Symbole de thermostat

Le symbole de thermostat signale l'état de fonctionnement des éléments chauffants. Si un quelconque des éléments chauffants est alimenté, le symbole s'allume. Le symbole s'éteint si aucun des éléments chauffants n'est alimenté (p.ex. lorsque le four atteint la température requise et les éléments chauffants restent désactivés jusqu'au moment de la baisse de la température).

Minuteur

Le minuteur est accessible par une pression sur la touche (le senseur) ♘ en mode standby et en mode actif. Une pression sur ♘ entraine le clignotement du symbole ⚙ et l'affichage de la valeur actuelle du temps décompté ou 0.00 si le minuteur n'est pas actif.

Alors, à l'aide du bouton de réglage +/-, il est possible de régler la valeur du temps décompté et la touche (le senseur) 🌐 ou une inactivité de 5 secondes confirment le réglage effectué.

Si le minuteur est actif (fait le décompte) le

symbole ⚠ est allumé sur l'affichage.

Une fois le décompte jusqu'à zéro effectuée, l'alarme du minuteur est générée. Elle peut être supprimée à l'aide d'une quelconque touche.

Le décompte du temps par le minuteur ver- rouille le passage automatique du mode actif en mode standby – le programmateur passe automatiquement en mode standby seulement après la suppression de l'alarme du minuteur.

Porte du four

Lors du fonctionnement du four la porte doit être fermée.

L'ouverture de la porte, lors du fonctionnement des fonctions de chauffe, déconnecte automatiquement les éléments chauffants du four. Si cet état dure plus de 60 secondes, le programmateur émet un signal sonore, l'alarme de porte ouverte. L'alarme peut être éteinte à l'aide d'une quelconque des touches (senseurs) ou par la fermeture de la porte. L'ouverture de la porte n'a pas d'incidence sur les valeurs réglées de la température et de la durée, mais si la porte reste ouverte pendant plus de 10 minutes, le programmateur efface tous les réglages et passe en mode standby.

Limitation du temps de travail

Pour des raisons de sécurité, le four a une durée de fonctionnement limitée. Si la température réglée est de 100°C au maximum, le four passe en mode standby après 10 heures et si la température réglée est de 200°C et plus, la durée maximale de fonctionnement est limitée à 3 heures. Entre 101°C-199°C le temps de fonctionnement change linéairement, à savoir plus la température est élevée, plus le temps de travail est court (entre 3h et 10h).

Activation de la fonction de chauffe

La fonction de chauffe peut être activée l'aide du bouton de sélection des fonctions, en le tournant de la position 0 sur la position choisie. Une fois le bouton de sélection réglé sur la position de chauffe, l'affichage affiche, au lieu de l'heure courante, la température par défaut de 170C, définie séparément pour chaque position.

La valeur de la température clignote (en diminuant la luminosité) et le symbole C reste allumé en continu. La valeur change quand on tourne le bouton de sélection des fonctions.

Une pression sur la touche sensitive 🖱 entraine le passage automatique du four en mode actif. Le four passe en mode standby après 10 minutes d'inactivité.

Une pression sur la touche (le senseur) entraine la sélection du mode automatique.

Réglage de la température

Lors de la sélection de la fonction de chauffe, le bouton de réglage +/- sert à modifier le réglage de la température. La température peut être modifiée par pas de 5°C dans une étendue déterminée pour chaque programme. En maintenant pressé le bouton de réglage +/- pendant au moins 1s, il est possible de modifier la température par pas de 10°C.

La température est sauvegardée par une pression sur la touche (le senseur) ⏻ ou après 5 secondes d'inactivité, l'horloge affiche l'heure actuelle.

L'utilisation du bouton de réglage +/- entraîne l'affichage pendant 2 secondes :

- à gauche [-] – de la température réglée ; - à droite [+] – de la température à l'intérieur de la chambre ;

La température est affichée sans clignote-ment, cela n'entraîne aucun changement dans les réglages.

Modification des réglages de température

Une pression sur la touche (le senseur) lors du fonctionnement du four entraine le passage en mode de modification des réglages. La valeur de la température clignote (en diminuant la luminosité) sur l'affichage, et le symbole C reste allumé en continu. Le bouton de réglage +/- modifie les réglages. La température est sauvegardée avec une pression sur la touche (le senseur) et ensuite, l'horloge passe à l'affichage de l'heure actuelle – en cas d'inactivité, le programmateur retourne en mode actif après 5 secondes.

Modification des paramètres au cours du travail

Au cours du travail de l'appareil, il est possible de modifier la fonction effectuée. Si l'utilisateur tourne la manette des fonctions au cours du changement de la température, la température par défaut pour le nouveau programme est affichée et les 5 secondes d'inactivité sont comptées de nouveau. Si l'utilisateur tourne la manette des fonctions quand la température est déjà réglée, le programme continue à la température réglée - à l'exception des situations où la nouvelle fonction a une plage de température inférieure - c'est alors la température la plus proche possible qui est réglée.

Tableau des fonctions de chauffe

Description des fonctions		Réalisation Température [ °C]								Tempé-ratureprépro-grammée[°C]
		Éclairage	Élémentchauffantsupérieur	Élémentchauffant grill	Élémentchauffantventilateur	Élémentchauffantinférieur	Ventilateur	min. max
	Décongélation	√					√	--- ---	---
	Chauffage rapide	√√√√						30 280	170
	ECO		√√√√					30 280	170
	Grillade	√				√		30 240	200
	Conventionnelle	√√√						30 280	180
	Pâte	√√√√						30 280	170
	Nettoyage par pyrolyse		√√√					--- ---	480
	Turbo grill*	√√√√						30 280	190
	Super grill*	√√√						30 280	250
	Gril*	√		√				30 280	250
	Éclairage	√						--- ---	---
0	Four éteint - - -

*Broche gril (si présent)

Fonctionnement semi-automatique

Le fonctionnement semi-automatique règle le délai après lequel l'appareil s'éteint automatiquement. Le temps d'arrêt possible peut être réglé de 1 minute à 23 heures et 59 minutes.

Pour régler la durée de fonctionnement, en mode actif ou après réglage du bouton de sélection des fonctions sur la fonction souhaitée, appuyer sur la touche (le senseur)

Le symbole clignote sur l'affichage de l'horloge, le message dur s'allume pour 1s et ensuite, l'indication 0.00 (l'indication du temps restant jusqu'à l'arrêt du four, si la fonction était active précédemment). Le bouton régulateur +/- permet de modifier les réglages, une inactivité de 5 entraine la sortie du mode sans changement des réglages, une pression sur la touche (le senseur) entraine la confirmation du réglage actuel de l'heure d'arrêt automatique. Après 5 secondes d'inactivité à partir du moment où l'on a appuyé sur la touche (le senseur), l'horloge affiche l'heure actuelle.

Lors du fonctionnement semi-automatique, le symbole |+| reste allumé en continu.

Les fonctions de chauffe et de température peuvent être librement modifiées lors du fonctionnement semi-automatique.

Le fonctionnement semi-automatique peut être désactivé, si l'on règle la durée de fonctionnement sur 0.00 - en ce cas, après une pression sur la touche (le senseur) ⏻ ou après une inactivité de 5 s, le four passe en mode de fonctionnement pour durée indéterminée.

A l'écoulement du temps, un bip d'alarme de fin de fonctionnement est émis. Tous les éléments chauffants sont débranchés. L'alarme peut être supprimée de 3 façons : a) En réalisant l'une des opérations suivantes :

- en appuyant sur une quelconque touche (senseur) sauf ⏻;

- en tournant le bouton de sélection des fonctions ;

- en tournant le bouton régulateur +/- ;

- en ouvrant la porte.

Cela entraine la suppression de tous les réglages de fonction et de température. Malgré le réglage du bouton de sélection des fonctions sur la fonction de chauffe, le four passera en mode standby.

b) En tournant le bouton de sélection des fonctions sur 0 – le four passe en mode standby.

c) en appuyant sur la touche (le senseur) L, ce qui entraine le passage en mode de réglage de la durée de fonctionnement – il est alors possible de continuer la cuisson selon les paramètres de la fonction de chauffe et de température précédemment choisis et pendant la durée nouvellement réglée. Attention – dans ce cas (prolongation de la durée précédemment réglée lors de l'alarme de fin de fonctionnement semi-automatique), le réglage de l'horloge sur 0.00 entraine l'arrêt du four et non le fonctionnement à durée indéterminée.

Fonctionnement automatique

Le fonctionnement automatique consiste en la programmation du programmateur de façon à ce que le four se mette en marche avec un départ différé et termine la cuisson à une heure fixée.

Pour régler le fonctionnement automatique, régler d'abord la durée de cuisson souhaitée (comme pour le fonctionnement semi-automatique). Une fois la durée de fonctionnement confirmée à l'aide de la touche

(du senseur) Ⓤ le symbole clignote, le message end s'affiche pour 1 seconde sur l'affichage et ensuite, la durée de cuisson

apparait (calculée sur l'heure actuelle + la durée de fonctionnement réglée +1 minute). Le bouton de réglage +/- permet de modifier l'heure de la fin de cuisson. Une inactivité de 5 secondes entraine le retour sans modification des réglages et la touche (le senseur) ⏻ confirme l'heure de la fin de cuisson. Une fois l'heure de la fin de cuisson confirmée, les symboles ⚠ et ⚡ s'allument et restent allumés en continu, l'affichage affiche de nouveau l'heure actuelle.

Lors du décompte jusqu'au début de la chauffe, les symboles et restent allumés. Au moment où le four commence à chauffer, le symbole fonctionne conformément à l'état des éléments de chauffe (pleine luminosité ou éteint) et le four fonctionne comme lors du travail semi-automatique.

L'aperçu et la modification des durées réglées est possible grâce à la touche Ⓤ. Une seule pression sur la touche (le senseur) entraine le passage au mode de réglage de la durée de fonctionnement, une nouvelle pression sur la touche entraine le passage au réglage de l'heure de fin de cuisson et une troisième pression entraine de nouveau l'affichage de l'heure actuelle La modification du réglage de la durée de fonctionnement sur 0.00 entraine la suppression simultanée de la durée de fonctionnement et de l'heure de fin de cuisson – passage en mode de fonctionnement à durée indéterminée.

L'heure de fin peut être choisie de 1 minute à 10 heures après la durée de fonctionnement programmée. La durée de fonctionnement (quand l'heure de fin est réglée) peut être modifiée de 0 minute à « l'heure de fin - l'heure actuelle - 1 minute ».

Une fois le travail terminé, régler le bouton de sélection des fonctions sur 0.

Sonde thermique*

La sonde thermique peut être branchée à tout moment.

En mode standby, cela n'a aucun impact sur le fonctionnement du four.

En mode actif (fonction et température réglées), l'application de la sonde thermique entraine le clignotement (avec la luminosité qui baisse) de deux températures : sur les chiffres 1-2 c'est la température actuelle de la sonde thermique qui est affichée, et sur les chiffres 3-4 c'est la température réglée (par défaut 80).

Directement après l'application de la sonde thermique, il est possible de régler la température réglée de la sonde thermique à l'aide du bouton de réglage +/-. La touche (le senseur) ⚙ et une inactivité de 5 secondes entraînent la sauvegarde du réglage actuel. La valeur de la température réglée sauvegardée est affichée sans clignotement.

Le fonctionnement du four change de la manière suivante :

Lorsque la température de la sonde thermique est inférieure à celle réglée sur la sonde thermique - le thermostat maintient la température réglée auparavant dans la chambre du four.

Lorsque la température de la sonde thermique atteint la valeur réglée :

- les éléments chauffants sont débranchés; - l'alarme de la sonde thermique est générée;

L'alarme de la sonde thermique peut être éteinte de la même manière que celle du programme semi-automatique :

- tourner le bouton de réglage +/- sur + pour éteindre l'alarme et passer au réglage de la nouvelle valeur de température de la sonde thermique ;

- toute autre action éteint l'alarme et entraîne le passage en mode standby.

L'utilisation de la sonde thermique ne permet pas l'utilisation des modes automatique et semi-automatique. L'insertion de la sonde thermique annule les temps de fonctionnement réglés auparavant. L'utilisation de la sonde thermique n'a d'incidences ni sur la modification de la fonction utilisée ni sur la température de la chambre du four.

Lorsque la sonde thermique est insérée dans la prise en mode standby ou en mode actif, l'utilisation du four reste inchangée jusqu'à la confirmation de la fonction et de la température de la chambre. Une fois la température confirmée, le four commence la chauffe, mais au lieu d'afficher l'heure actuelle, il procède tout de suite à l'affichage et à la confirmation des réglages de la sonde thermique.

Si la sonde thermique est retirée avant que la température de consigne soit atteinte, le four continue à fonctionner en mode de travail continu.

Lorsque la sonde thermique est insérée, l'aperçu et la modification de la température se font ainsi :

- à l'aide du bouton de réglage +/- il est possible d'afficher brièvement les données concernant la température dans la chambre et de passer ensuite à l'affichage de la température de la sonde thermique.

- une seule pression sur la touche (le senseur) entraîne le passage aux modifications des réglages de la température dans la chambre ;

- une pression sur 📁 lors de la modification de la température dans la chambre entraîne la sauvegarde des réglages et le passage aux modifications de la température de la sonde thermique.

Températures de la sonde thermique

Type de viande Température[°C]
Porc 85 - 90
Bœuf 80 - 85
Veau 75 - 80
Agneau 80 - 85
Gibier 80 - 85

Attention : Il faut utiliser uniquement la sonde de température constituant l'équipement du four.

Pyrolyse

Pour la fonction de pyrolyse la valeur P2.00 clignotante est affichée et le symbole H est allumé. À l'aide du bouton de réglage +/- il est possible de modifier les réglages dans une étendue de 2.00 - 2.30 - 3.00. Une inactivité de 20 secondes ou une pression sur lance le cycle de pyrolyse.

Le programme pyrolyse est un programme spécial avec des exigences supplémentaires.

La première étape consiste à vérifier la porte : En cas de porte ouverte, le symbole P clignote et le four attend au maximum 10 minutes la fermeture de la porte ; si la porte n'est pas fermée, le programme est annulé. Une fois la porte fermée et vérifiée, le symbole P s'allume et la porte est verrouillée. Une fois la porte verrouillée, le symbole Ⓗ s'allume et le programme automatique d'une durée de 2.00 – 2.30 – 3.00, selon le réglage choisi, est lancé.

L'affichage indique le temps restant au lieu

de l'heure actuelle.

Une heure avant que le temps réglé s'écoule, les éléments chauffants sont débranchés, l'indication du réglage de la température change en ---C et le four passe en mode de refroidissement.

Après le refroidissement à 150 °C, le processus de déverrouillage de la porte s'enclenche. Le déverrouillage de la porte est signalé par l'extinction su symbole P. Après le déverrouillage de la porte, le programme se termine comme les programmes semiautomatiques, mais le lancement de la fonction de « cuisson finale » n'est pas possible. En cas de pyrolyse, il est impossible de modifier les réglages lors du programme en cours et de continuer le programme selon les mêmes réglages, mais il est possible d'avoir un aperçu des réglages et de la température actuelle. Une fois l'alarme éteinte, le programmateur passe toujours en mode standby.

ATTENTION :

La porte du four est équipée d'un verrouillage qui rend impossible l'ouverture de la porte au cours d'un programme. Ne pas ouvrir la porte afin de ne pas interrompre le processus de nettoyage.

En cas d'interruption de la pyrolyse à la suite d'une coupure de courant, le programmateur passe en mode de refroidissement, ensuite d'ouverture de la porte - comme dans les 60 dernières minutes d'un programme normal.

En cas d'interruption de la pyrolyse par l'utilisation du bouton de sélection sur une autre position (dont 0), le four ne s'éteint pas et ne réalise pas un nouveau réglage, il passe en mode de refroidissement et de déverrouillage de la porte comme ci-dessus. Après le déverrouillage de la porte le four passe en mode veille.

Si, lors du lancement de la pyrolyse, l'utilisateur ouvre la porte avant qu'elle ne soit verrouillée, le programmateur émet un signal [alarme de la porte ouverte], il annule le programme de pyrolyse et passe en mode de déverrouillage de la porte (comme ci-dessus).

Lisez les instructions dans le chapitre « Nettoyage et entretien » avant de mettre en marche le nettoyage par pyrolyse.

Utilisation du grilloir

Pour mettre en marche le grilloir :

Imettez la manette du four sur la position

• marquée du symbole grilloir,
  chauffez le four pendant environ 5 minutes (la porte du four doit être fermée),
• mettez le plat au four, dans les gradins appropriés ; lorsque vous utilisez une grille pour les grillades, insérez un plat lèchefrites
• directement sous la grille, il recueille les graisses des grillades,

Pour la fonction gril et supergril nous vous conseillons de réglez votre thermostat sur 220°C et pour la fonction sur 190°C.

Attention!

Pour la cuisson en fonction, la porte du four doit être fermée.

Quand vous utilisez la fonction, les parties accessibles peuvent devenir très chaudes.

Gardez les enfants à distance !

Cuissons

• il est recommandé d'utiliser les plats fournis avec la cousinière pour la cuisson des pâtisseries,
• les cuissons peuvent être aussi effectuées dans les moules disponibles sur le marché (il faut les poser sur la grille), pour les cuissons, optez plutôt pour les moules noirs qui permettent de réduire le temps de cuisson,
• il n'est pas recommandé d'utiliser les moules à surface claire et brillante en mode de cuisson conventionnelle (chaleur de voûte + de sole), avec ce type des moules, les plats risquent de ne pas être assez cuits en dessous,
• vous utilisez la fonction de la chaleur tournante, le préchauffage du four n'est pas nécessaire, en ce qui concerne les autres modes de cuisson, il faut préchauffer le four avant d'y mettre le plat,
• avant de sortir une pâtisserie du four, vérifiez la qualité de la cuisson à l'aide d'une baguette en bois (si la pâtisserie est prête, la baguette doit en ressortir propre est sèche),
• il est recommandé de laisser la cuisson au four pendant environ 5 minutes après avoir arrêté le four,
• si vous utilisez la fonction de la chaleur tournante, les températures de cuisson sont d'habitude de 20–30 degrés plus basses que pendant le mode de cuisson conventionnel (avec la chaleur de voûte et de sole),
• les paramètres des cuissons dans les tableaux sont indiqués à titre d'exemple et peuvent être modifiés selon l'expérience et les goûts culinaires de l'utilisateur,
• si les informations précisées dans les recettes diffèrent considérablement des valeurs indiquées dans la notice d'utilisation, veillez suivre les consignes de la notice.

Rôtissage

• les viandes dont le poids excède 1 kg doivent être préparées dans le four, il est recommandé de préparer les morceaux plus petits sur les brûleurs gaz de la cuisinière,
• utilisez les récipients résistants à la chaleur pour le rôtissage, les poignées de ces récipients doivent être également résistantes aux hautes températures,
• si vous utilisez les grilles pour le rôtissage, placez le plat à rôtissage avec une petite quantité d'eau au niveau le plus bas,
• au moins une fois pendant la cuisson, tournez la viande, nappez-la avec du jus ou de l'eau chaude et salée (n'ajoutez pas d'eau froide dans le plat).
• lors de la cuisson dans un grand plat à four (d'une largeur supérieure à 435mm), les supports latéraux doivent être retirés et le plat posé sur la partie inférieure de la chambre du four.

CUISSON DANS LE FOUR - CONSEILS PRATIQUES

La fonction de chau e ECO

• en utilisant la fonction chaleur tournante ECO, la cuisson optimisée se met en route pour économiser de l'énergie lors de la préparation des aliments.
• la durée de cuisson ne peut être réduite par un réglage plus élevé de la température, le préchauffage du four avant la cuisson est également déconseillé
• ne pas modifier le réglage de la température ni ouvrir la porte pendant la cuisson.

Paramètres recommandés lors de l'utilisation de la fonction de chau e ECO

Type de cuissons Plat	Fonction du four	Température (°C)	Niveau Durée [Min]
Biscuit		180 - 200 2 - 3	50 - 70
Gâteau à la levure / gâteau quatre-quarts		180 - 200 2 50	- 70
Poissons		190 - 210 2 - 3	45 - 60
Bœuf 200 - 220 2 90	0
Porc 200 - 220 2 90	0
Poulet 180 - 200 2 80	00

CUISSON DANS LE FOUR – CONSEILS PRATIQUES

Four avec circuit d'air forcé (élément chauffant inférieur + élément chauffant supérieur + ventilateur)

Type de plat/ cuisson	Fonction du four	Température ( °C)	Niveau Temps [min.]
Biscuit	[X55S]	160 - 200 2 - 3	30 - 50
Biscuit		150 3 25 - 35
Gâteau à la levure / gâteau quatre-quarts		160 - 170 1)	3 25 - 40	2)
Gâteau à la levure / gâteau quatre-quarts		155 - 170 1)	3 25 - 40	2)
Pizza 220 - 240		1)	2 15 - 25
Poissons 210 - 220 2 4 30
Poissons	[458S]	190 2 - 3 60	- 70
Saucisses		220 4 14 - 18
Bœuf 225 - 250 2 12( 50
Porc		160 - 230 2	90 - 120
Casserole de porc		180 - 230 0 - 1	90 - 150
Poulet		180 - 190	2 70 - 90
Poulet		160 - 180 2 45	- 60
Légumes 190 - 210 2 4 50
Légumes		170 - 190 3 40	- 50

Sauf indication contraire, les durées sont indiquées pour un four non préchauffé. Raccourcir les durées d'environ 5-10 minutes pour un four préchauffé.

1) Préchauffer le four vide
2) Les durées sont indiquées pour des produits dans de petits moules

Attention : Les paramètres sont indiqués dans le tableau à titre indicatif et peuvent être modifiés selon votre propre expérience et préférences.

Cuisson de gâteaux

Type de plat Accessoires Niveau Fonctions			de cuisson	Température (°C)	Temps de cuisson (min.)
Petits gâteaux	Plaque pour pain	3		155 1)	29 - 32
	Plaque pour pain	3		155 1)	31 - 34
Pâte brisée (bandes)	Plaque pour pain	3		150 - 160 1)	30 - 40
	Plaque pour pain	3		150 - 170 1)	25 - 35
Génoise sans graisse	Grille + moule pour gâteau revêtu de noir ∅ 26 cm	2		170 - 180 1)	38 - 46
Tarte aux pommes	Grille + deux moules pour gâteau revêtus de noir ∅ 20 cm	2 Les moules ont été disposés sur la grille en diagonale, droite arrière, gauche avant		180 - 200 1)	50 - 65

^1) Préchauffer le four vide, ne pas utiliser la fonction de réchauffement rapide d'environ 5 minutes.

PLATS DE TEST. Conformément à la norme EN 60350-1.

Mode gril

Type de plat Accessoires Niveau Fonctions			de cuisson	Température (°C)	Durée (min.)
Pain blanc grillé	Grille 4			2201)	3 - 7
Hamburgers de bœuf	Grille + plaque pour rôti (pour récupérer les égout-tages)	4 - grille3 – plaque pour rôti		2201)	1 page 13 - 182 page 10 - 15

1) Préchauffer le four vide en l'allumant pour 8 minutes, ne pas utiliser la fonction de réchauffement rapide.

Cuisson

Type de plat Accessoires Niveau Fonctions			de cuisson	Température (°C)	Durée (min.)
Poulet entier	Grille + plaque pour rôti (pour récupérer les égout-tages)	2 - grille1 – plaque pour rôti		180 - 190 70	- 90
	Grille + plaque pour rôti (pour récupérer les égout-tages)	2 - grille1 – plaque pour rôti		180 - 190 80	- 100

Sauf indication contraire, les durées sont indiquées pour un four non préchauffé. Raccourcir les durées d'environ 5-10 minutes pour un four préchauffé.

Le nettoyage régulier et l'entretien approprié de la cuisinière permettent de rallonger la période de son exploitation.

Avant de commencer le nettoyage, débranchez la cuisinière et mettez toutes les manettes sur la position « off ». Avant de procéder au nettoyage, laissez refroidir l'appareil.

Four

• Nettoyez le four après chaque utilisation. Pour nettoyer la cavité, allumez l'éclairage du four. Vous aurez ainsi une meilleure visibilité de l'espace de travail.
• Pour laver la cavité du four, utilisez de l'eau chaude avec du liquide vaisselle.

Important!

Pour le nettoyage et la conservation il est interdit d'utiliser quelconques produits d'écurage, moyens de nettoyage agressifs ou objets d'écurage.

Pour le nettoyage du front du bâti utilisez uniquement de l'eau chaude avec une petite quantité de liquide vaisselle ou de liquide de nettoyage de vitres. Ne pas utiliser de lotions de nettoyage.

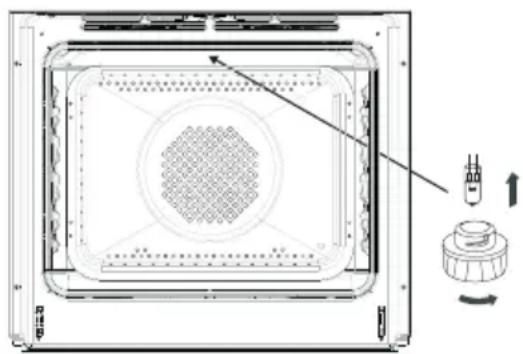

Comment changer l'ampoule halogène de l'éclairage du four

Afin d'éviter la possibilité d'électrocution il faut s'assurer avant le remplacement de l'ampoule halogène que l'équipement est éteint.

• Positionner toutes les manettes sur ‘•’ / ‘0’ et débrancher l’appareil de sa source d’alimentation.
• Retirer et laver le globe de la lampe et ne pas oublier de l'essuyer.
• Retirer l'ampoule halogène en utilisant pour cela un chiffon ou du papier, en cas de besoin il faut remplacer l'ampoule halogène par une nouvelle: -tension 230V -puissance 25W -G9

- Placer précisément l'ampoule halogène dans le siège d'encastrement.

• Retirer le globe de la lampe.

Attention! Prendre soin de ne pas toucher l'ampoule halogène directement avec les doigts.

NETTOYAGE ET ENTRETIEN

- Le four équipés de glissières en grille(échelles) pour les inserts du four facilement retirables. Afin de les retirer pour le lavage il faut tirer l'accroche qui se trouve à l'avant ensuite écarter la glissière et la-retirer de l'accroches arrière.

1 2

- Le four possèdent des glissières en inox télescopiques rétractables fixées aux-glissières en grille. Les glissières doivent être retirées et lavées avec les glissières en grille. Avant de placer sur elles les plaques il faut les tirer (si le four est chauffé les glissières doivent être tirées en accrochant le bord arrière des plaques contre les buttoirs qui se trouvent dans la partie avant des glissières) et ensuite les pousser avec la plaque.

Attention!

Les glissières télescopiques ne devraient pas être lavées dans les lave-vaisselles.

Retirement des échelles latérales

1 2

Retirement des glissières télescopiques

Retirement des échelles latérales

Placement des glissières télescopiques

Nettoyage pyrolytique

Le four se chauffe à une température d'environ 480 °C.

Pour des raisons de sécurité, la porte du four reste verrouillée tout au long du processus.

Avant la mise en marche de la fonction de pyrolyse.

Attention!

Retirez tous les accessoires de l'intérieur du four (plaques, grilles de séchage, rails latéraux, rails télescopiques). Les accessoires laissés au cours de la pyrolyse à l'intérieur du four seront endommagés de façon définitive.

• Nettoyez les fortes salissures de l'intérieur du four.
• Nettoyez les surfaces externes du four à l'aide d'un chiffon humide.
• Procédez conformément aux instructions.

Au cours du processus de nettoyage.

Les restes de grillage ou de cuisson sont transformés en cendres faciles à nettoyer qui faut balayer ou retirer à l'aide d'un chiffon humide après le processus.

• Ne laissez pas les chiffons à proximité du four chauffé.
• Ne mettez pas en marche la plaque de cuisson.
  • N'allumez pas l'éclairage du four.
• La porte du four est équipée d'un système de blocage qui empêche son ouverture durant le processus. N'ouvrez pas la porte afin de ne pas arrêter le processus de nettoyage.

Attention!

Au cours du processus de nettoyage pyrolytique le four peut atteindre des températures très élevées, pour cette raison les surfaces externes du four peuvent se chauffer plus que d'habitude il est donc essentiel de prendre soin afin que les enfants ne se trouvent pas alors à proximité du four.

En raison des fumées qui émanent au cours du processus de nettoyage la cuisine doit être bien aérée.

Processus de nettoyage pyrolytique.

• Fermez la porte du four.
- Procédez conformément aux indications dans le chapitre Nettoyage pyrolytique.

Attention!

Si la température dans le four est très élevée (plus élevée par rapport à une utilisation normale) la porte ne se débloquera pas. Après le refroidissement la porte peut être ouverte et les cendres peuvent être retirées à l'aide d'un chiffon mou et humide. Montez les glissières latérales et les autres accessoires disponibles. Le four est prêt à l'emploi.

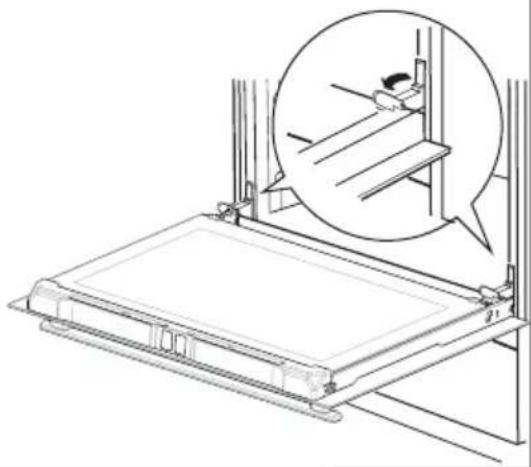

Retrait de la porte

Vous pouvez retirer la porte du four pour avoir un meilleur accès à la cavité lors du nettoyage. Pour ce faire, il faut ouvrir la porte et soulever le dispositif de verrouillage dans la charnière (fig.A). Soulevez légèrement la porte et tirez-la vers vous sous l'angle d'environ 45° par rapport au niveau horizontal. Afin de remonter la porte, procédez dans l'ordre inverse. Faites attention à mettre correctement le cran de la charnière sur l'ergot de la porte-charnière. Après avoir remis la porte du four, baissez obligatoirement le dispositif de verrouillage. Si vous ne le faites pas, vous risqueriez d'endommager la charnière lors de la fermeture de la porte.

A

Écartement des dispositifs de verrouillage des charnières

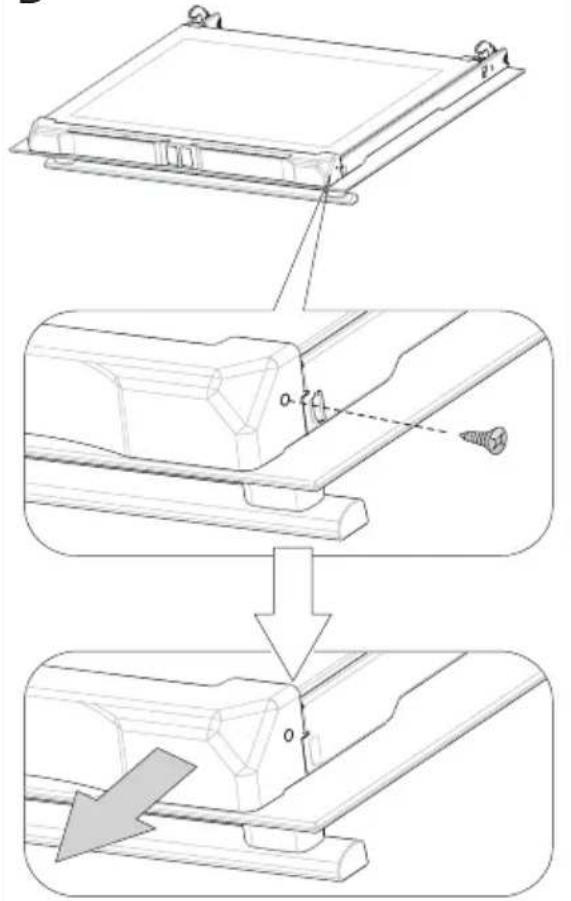

Démontage de la vitre intérieure

1. Il faut dévisser à l'aide d'un tournevis cruciforme les vis qui se trouvent sur la plinthe supérieure de la porte (des. B).
2. Il faut glisser la plinthe supérieure de la porte à l'aide d'un tournevis plat, en la soulevant délicatement sur les côtés (des. B, C).

B

1. Décrochez la vitre intérieure de sa fixation (en partie inférieure de la porte).

Attention ! Risque de dommages à la fixation des vitres. Enlever la vitre en la glissant, ne pas la soulever en haut.

Extraire la vitre intérieure (schéma D).

1. Laver la vitre à l'eau chaude avec un peu de produit de nettoyage.

La repose de la vitre se fait dans l'ordre inverse des opérations du démontage. La partie lisse doit se trouver en haut.

D 1 2 3 4

Démontage de la vitre intérieure

Contrôles périodiques

En dehors de l'entretien et du nettoyage courant de la cuisinière, il est nécessaire de :

• Procéder aux contrôles périodiques de fonctionnement des dispositifs électroniques et mécaniques de la cuisinière. A l'expiration du délai de garantie, et tous les deux ans au minimum, il est nécessaire de prévoir une maintenance technique de la cuisinière,
• réparer les éventuels défauts constatés,
• procéder à la maintenance des dispositifs mécaniques de la cuisinière.

Note : les réparations et réglages doivent être effectués par un professionnel agréé ou par le service après-vente.

En cas de panne, il faut :

• éteindre les éléments de travail de la cuisinière
  • couper l'alimentation électrique
• avertir le service après vente
• l'utilisateur peut réparer certaines petites pannes en suivant les indices dans le tableau ci-dessous. Avant de vous adresser au service après vente, vérifiez les points présentés dans le tableau.

PROBLÈME	CAUSE	PROCÉDURE
Le dispositif électrique ne fonctionne pas	coupure de courant	vérifiez le coupe-circuit dans votre installation, si nécessaire, changez-le
l'afficheur du programma-teur indique les chiffres „0.00” clignotant à inter-valles réguliers	l'appareil a été débranché ou il y avait une coupure momentanée de courant	programmez l'heure actu-elle (cf. commande du pro-grammateur)
L'éclairage du four ne fonctionne pas	l'ampoule est dévissée ou défectueuse	vissez ou changez l'ampoule (cf. chapitre Nettoyage et entretien)

Codes d'erreur

En cas de détection d'erreurs, le programme est interrompu et l'écran d'affichage indique le code de l'erreur :

E1 - absence de capteur de la température de chambre, le four ne peut pas être utilisé.
E2 - court-circuit ou endommagement du capteur de la température de chambre, le four ne peut pas être utilisé.
E3 - surchauffe du programmateur, le four ne peut pas être utilisé jusqu'à ce qu'il refroidisse.
E4 - erreur de la sonde thermique – l'erreur disparait une fois la sonde thermique retirée, le four peut être utilisé avec des programmes sans sonde thermique.
E5 - sonde thermique mal placée ou court-circuit dans le circuit de la sonde thermique.
E6 - la température dans la chambre dépasse 320°C pour les fonctions autres que la pyrolyse ou endommagement du capteur de la chambre, le four ne peut pas être utilisé.

Prob - sonde thermique placée pour la pyrolyse.

Tension nominale 230V\~50 Hz

Puissance nominale max. 3,5 kW

Dimensions de la cuisinière

(Largeur/Hauteur/Profondeur) 59,5 x 59,5 x 57,5 cm

Le produit est conforme aux normes EN 60335-1, EN 60335-2-6, en vigueur dans l'Union européenne.

Les données sur l'étiquetage énergétique des fours électriques sont indiquées conformément à la norme EN 60350-1 /CEI 60350-1. Ces données sont définies pour des charges standard avec les fonctions actives : éléments chauffants inférieur et supérieur (mode conventionnel) et réchauffement avec l'assistance du ventilateur (si ces fonctions sont accessibles).

La classe d'efficacité énergétique est définie selon la fonction accessible dans le produit conformément à la priorité ci-dessous :

Circuit d'air forcé ECO (chaleur tournante + ventilateur)
Circuit d'air forcé ECO (élément chauffant inférieur + supérieur + grill + ventilateur)
Mode conventionnel ECO (élément chauffant inférieur + supérieur)

Pour définir la consommation d'énergie, démonter les glissières télescopiques (si le produit dispose de cet équipement).

Déclaration du fabricant:

Le fabricant déclare que ce produit répond aux exigences essentielles des directives européennes suivantes:

• Directive « basse tension » 2014/35/CE,
• Directive de compatibilité électromagnétique 2014/30/CE,
• Directive « Éco-conception » 2009/125/CE,
  et, par conséquent, le produit est marqué et a obtenu une déclaration de conformité mise à la disposition des autorités de surveillance du marché.

Les informations contenues dans cette fiche produit sont fournies conformément à l'article 3, paragraphe 1, point a), var. ii), en liaison avec l'annexe IV, partie A, du règlement délégué (UE) n° 65/2014 de la Commission complétant la directive 2010/30/UE du Parlement européen et du Conseil en ce qui concerne l'indication de la consommation d'énergie des fours domestiques et des hottes aspirantes.

a) Marque du fournisseur KOENIC
b) Identification du modèle KBO 511-1 M A1
		Symbol Valer Unité
c) Indice d'efficacité énergétique EEI		cavity	81,6
d) Classe d'efficacité énergétique A+
e)	Consommation d'énergie par cycle
	En mode conventionnel EC	electric cavity	0,99 kWh
	En mode recyclage EC	electric cavity	0,71 kWh
f)	Nombre d'espaces de cuisson 1
	Source de chaleur de l'espace de cuisson électricité
	Volume de l'espace de cuisson	V	77	L
g)	Label écologique conformément au règlement (CE) n° 66/2010	n/a

Les informations contenues dans cette fiche produit sont fournies conformément à l'annexe I, paragraphe 2, du règlement délégué (UE) n° 66/2014 de la Commission portant application de la directive 2009/125/CE du Parlement européen et du Conseil en ce qui concerne les exigences relatives à l'écoconception des fours, tables de cuisson et hottes aspirantes à usage domestique.

a) Identification du modèle KBO 611-1 B A1
b) Type de four Four encastrable électrique pour		usage domestique
		Symbol Valer Unité
c) Masse de l'appareil M 37,9 kg
d) Nombre d'espaces de cuisson 1
e)	Source de chaleur par compartiment de cuisson (électricité ou gaz)		électricité
f) Volume par espace de cuisson V 77 L
g)	Consommation d'énergie (électricité) lors du chauffage d'une charge standard dans la chambre de cuisson d'un four électrique pendant un cycle en mode conventionnel par chambre de cuisson (énergie électrique finale)	EC_electric cavity	0,99	kWh/cycle
h)	Consommation d'énergie pour chauffer une charge standard dans la chambre de cuisson d'un four électrique pendant un cycle en mode chaleur tournante par chambre de cuisson (énergie électrique finale)	EC_electric cavity	0,71	kWh/cycle
i)	Indice d'efficacité énergétique par compartiment de cuisson	EEI_cavity	81,6

Pour déterminer la conformité aux exigences d'écoconception, des méthodes de mesure et des calculs ont été utilisés conformément aux normes suivantes : EN 60350-1

Ce produit contient une source lumineuse de classe d'efficacité énergétique G.

Informations pertinentes pour les utilisateurs concernant la réduction de l'impact environnemental (par exemple, la consommation d'énergie) lors de la cuisson, conformément à l'annexe I, paragraphe 2, point b), du règlement (UE) n° 66/2014.

• N'installe pas le four à proximité immédiate d'un réfrigérateur / congélateur. Dans le cas contraire, leur consommation d'énergie peut augmenter inutilement.
• Ne préchauffe le four que si la recette l'exige.
• Utilise des ustensiles de cuisson foncés, laqués noirs ou émaillés, car ils absorbent mieux la chaleur.
• Ouvre la porte du four le moins possible pour éviter la perte de chaleur et donc un chauffage supplémentaire nécessaire.
• Éteins le four à temps et utilise la chaleur résiduelle disponible. Pour les cuissons plus longues, éteins le four 5 à 10 minutes avant la fin de la cuisson.
• Utilise la chaleur résiduelle après la cuisson pour réchauffer d'autres plats en parallèle ou directement l'un après l'autre, cela permet d'économiser de l'énergie en évitant de réchauffer à nouveau.
• Sauf indication contraire dans les instructions de préparation, laisse décongeler les aliments surgelés à température ambiante avant de les préparer, cela permet d'économiser de l'énergie lors de la préparation ultérieure au four.
• Enlève les grilles ou les plaques de cuisson non utilisées de l'espace de cuisson pendant la préparation.

10-CBI-3287 / 9519550

(07.2024 / v1)

Imtron GmbH
