Citterio E 36115001 - Robinet Axor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet de lavabo
Marque	Axor
Modèle	Citterio E 36115001
Pression d'eau recommandée	15 - 75 PSI (1 - 5 bar)
Pression d'eau maximale	145 PSI (10 bar)
Température recommandée de l'eau chaude	120° - 140°F (49° - 60°C)
Température maximale de l'eau chaude	176°F (80°C)
Débit nominal	1.2 GPM (4,5 L/min)
Matériau principal	Laiton chromé
Finition	Chromé
Pièce intérieure requise	10303181
Cartouche	Fermée (préinstallée)
Type de poignée	Leviers (fournis)
Aérateur	Démontable pour rinçage
Entretien et nettoyage	Nettoyer avec un chiffon doux et un produit non abrasif. Éviter les acides, les poudres et les nettoyeurs vapeur.
Sécurité	Respecter les pressions et températures maximales. Rincer après contact avec des produits chimiques.

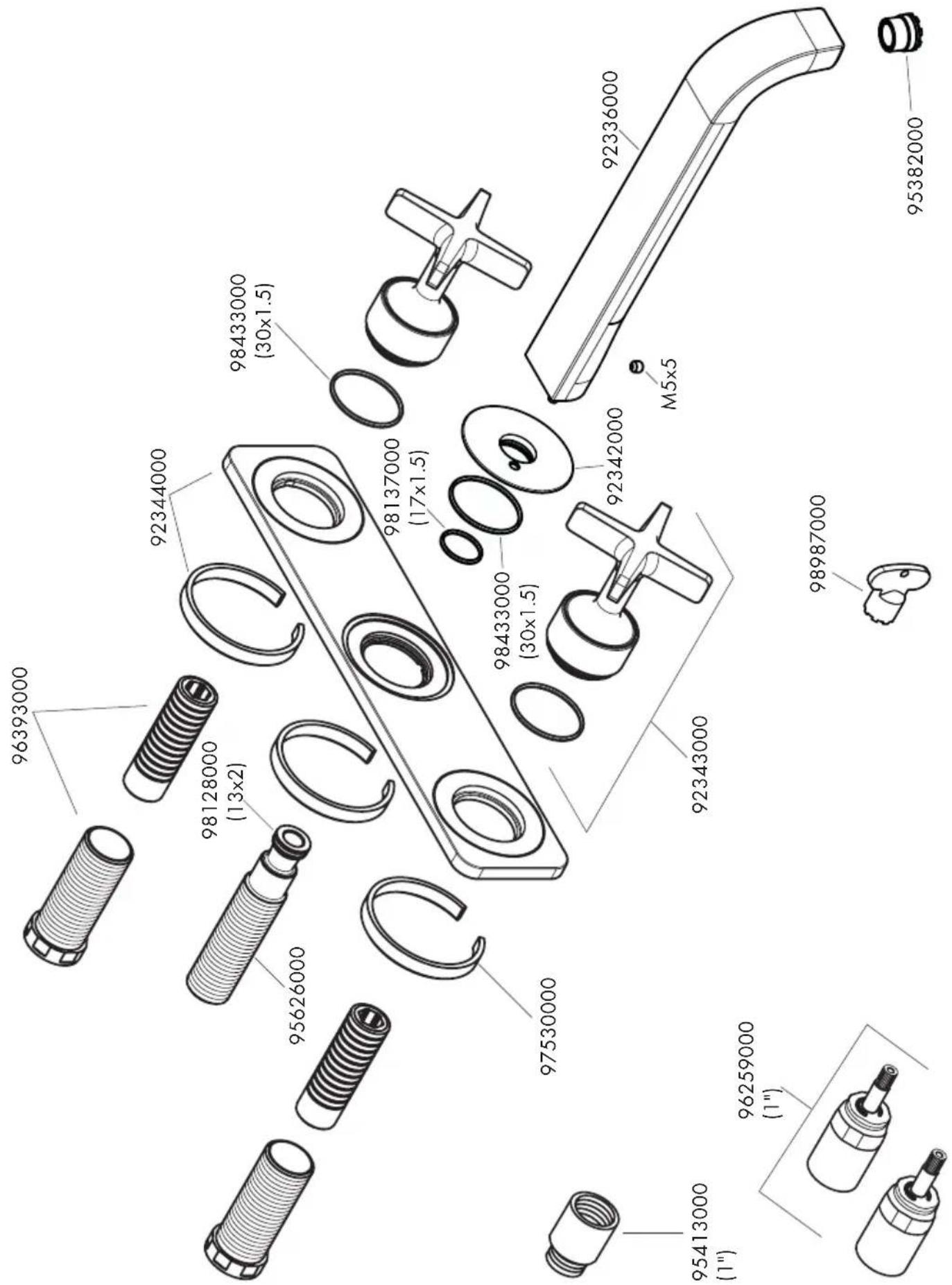

Pièces détachées	Disponibles (références: 96393000, 98128000, 92344000, etc.)
Garantie	Conserver le reçu pour toute réclamation sous garantie.
Installation recommandée	Par un plombier professionnel
Utilisation	Eau chaude et froide

FOIRE AUX QUESTIONS - Citterio E 36115001 Axor

Quelle pression d'eau est recommandée pour ce robinet Axor Citterio ?

La pression d'eau recommandée est de 15 à 75 PSI (environ 1 à 5 bar). La pression maximale admise est de 145 PSI (10 bar).

Quelle est la température maximale de l'eau chaude pour ce robinet ?

La température maximale de l'eau chaude est de 176°F (80°C). La plage recommandée pour l'eau chaude est de 120° à 140°F (49° à 60°C). Respectez les codes de plomberie locaux.

Comment installer le robinet Axor Citterio E 36115001 ?

L'installation doit être effectuée par un plombier professionnel. Assurez-vous que l'eau est coupée. Utilisez la pièce intérieure 10303181. Coupez les protecteurs de plâtre et les tiges de manœuvre aux longueurs indiquées. Scellez le mur autour des protecteurs. Suivez les étapes dans l'ordre : installez les raccords, les cartouches, les poignées, l'écusson, le bec, puis rincez le robinet avant de remettre l'aérateur.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé hexagonale de 8 mm, de ruban de plomberie, de graisse de plomberie blanche, et d'un coupe-tube. Consultez la notice complète pour les longueurs de coupe précises.

Comment nettoyer le robinet Axor Citterio sans l'endommager ?

Utilisez un chiffon doux et un produit de nettoyage non abrasif adapté aux robinets. Évitez les produits contenant de l'acide chlorhydrique, acide formique, potasse ou acide acétique. N'utilisez pas de poudres abrasives, de tampons à récurer, de nettoyeurs vapeur ou de produits sans rinçage. Rincez à l'eau claire après chaque utilisation.

Que faire en cas de pression d'eau insuffisante ?

Vérifiez que la pression d'alimentation se situe dans la plage recommandée (15-75 PSI). Si la pression est trop basse, le débit peut être réduit. Assurez-vous également que l'aérateur n'est pas obstrué et que les vannes d'arrêt sont complètement ouvertes.

Comment entretenir la finition chromée du robinet ?

Nettoyez régulièrement avec un chiffon humide et séchez immédiatement. Évitez tout contact avec des produits chimiques agressifs. Les résidus de savon, shampooing ou parfum peuvent endommager la finition : rincez à l'eau propre après chaque utilisation.

Où trouver les pièces détachées pour le modèle Citterio E 36115001 ?

Les pièces détachées sont disponibles auprès du service après-vente Axor. Références de pièces courantes : 96393000 (joint), 98128000 (joint torique), 92344000, 98433000, etc. Conservez votre reçu pour toute commande sous garantie.

Pourquoi mon robinet fuit-il au niveau de la poignée ?

Cela peut être dû à un mauvais alignement de la tige de manœuvre. Retirez la poignée et la tige, tournez-la légèrement, puis réinstallez-la. Vérifiez également que les joints toriques sont correctement lubrifiés avec de la graisse de plomberie blanche.

Puis-je utiliser des nettoyants en spray directement sur le robinet ?

Non, il est déconseillé de pulvériser directement sur le robinet car des gouttes peuvent pénétrer dans les ouvertures et causer des dommages. Pulvérisez d'abord le nettoyant sur un chiffon doux, puis essuyez le robinet.

MODE D'EMPLOI Citterio E 36115001 Axor

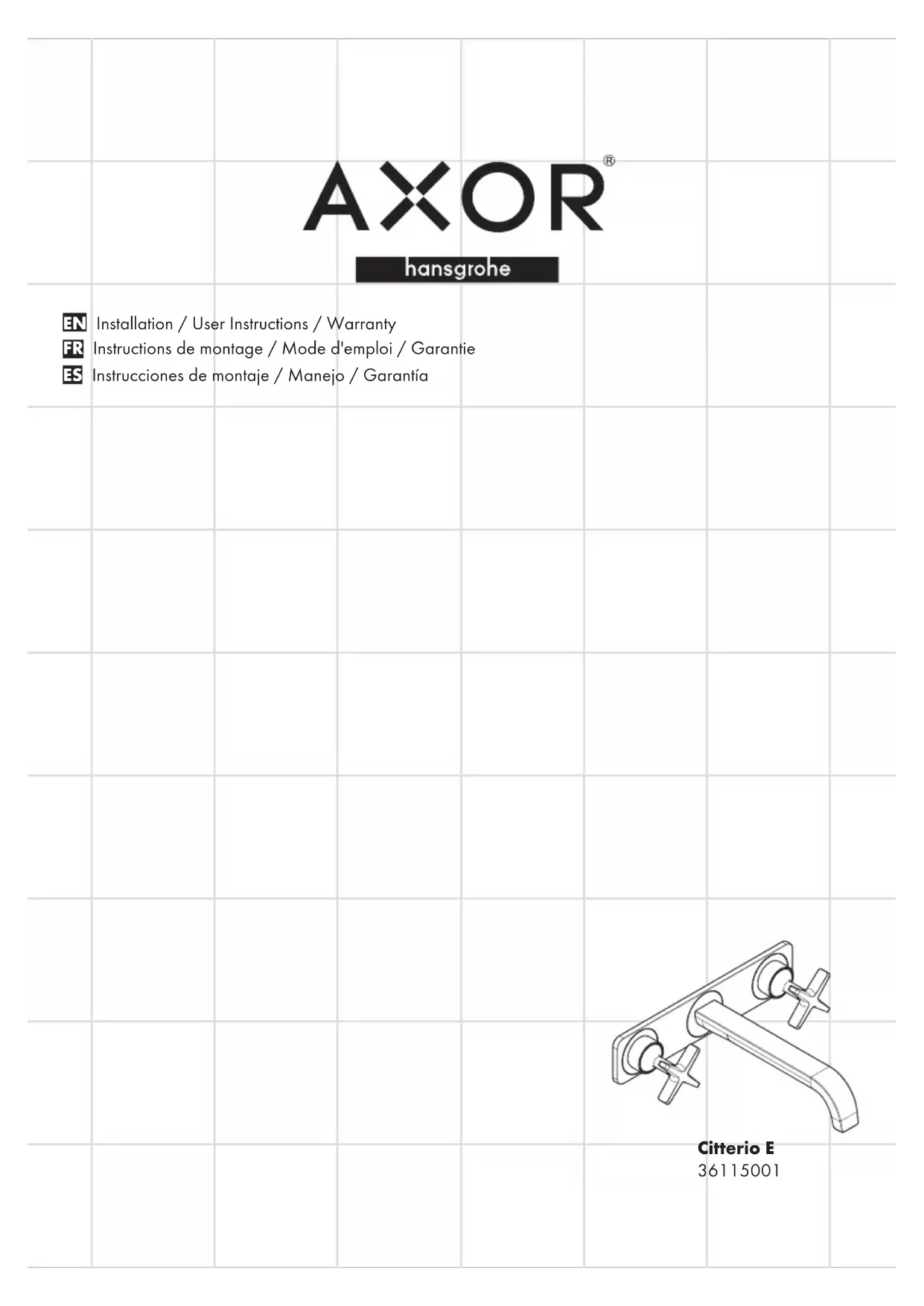

FR Instructions de montage / Mode d'emploi / Garantie

Pression d'eau recommandée 15 - 75 PSI

Pression d'eau maximum 145 PSI

Température recommandée 120° - 140° F* d'eau chaude

Température maximum d'eau chaude 176°F*

Capacité nominale 1.2 GPM

* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du chauffe-eau.

À prendre en considération pour l'installation

• Pour de meilleurs résultats, Hansgrohe recommande que ce produit soit installé par un plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant de procéder à l'installation. Assurez-vous de disposer de tous les outils et du matériel nécessaires pour l'installation.
• Ce dispositif requiert une pièce intérieure 10303181.
• Conservez ce livret et le reçu (ou une autre preuve sur laquelle figurent la date et l'endroit de l'achat) pour ce produit dans un endroit sûr. Le reçu est requis si vous commandez des pièces sous garantie.

Datos tecnicos

Avant de commencer, assurez-vous que l'eau est fermée à la valve principale!

Retirez les capuchons des protecteurs de plâtre.

Coupez les protecteurs de plâtre de façon à ce qu'ils dépassent de la surface du mur de 1/16 po.

Scellez le mur autour des protecteurs de plâtre à l'aide d'un agent d'étanchéité.

Si le mur n'est pas scellé, l'eau pourrait éventuellement causer des dommages.

Installez les tiges de manœuvre de rallonge. Coupez-les de façon à ce qu'elles dépassent de 1/4 po par rapport à la surface du mur.

Retirez le bouchon du logement du bec.

Coupez les raccords de façon à ce qu'ils dépassent de 38 po par rapport à la surface du mur.

Mesurez la distance entre la partie avant du logement du bec et la surface du mur. Notez la longueur mesurée (« X »).

Ajoutez 1 ^5/8 " po à cette longueur « X ». Notez cette nouvelle longueur.

Coupez l'extrémité filetée du raccord de façon à ce que le raccord mesure 1 ^5/8 po + « X ».

Enveloppez les filets du raccord avec du ruban de plomberie.

Installez le raccord sur la pièce de surface. Serrez le raccord à l'aide d'une clé hexagonale de 8 mm.

Agregue 1 ^5/8 " a X. Anote esta medida.

Le raccord doit dépasser de 1 po à 1 ^1/8 po de la surface du mur fini.

Fermez les cartouches.

Instale le tige de manoeuvre de rallonge.

Instale les poignées.

Si l'alignement n'est pas satisfaisant, retirez la poignée.

Retirez le tige de manœuvre de rallonge, tournez-la légèrement, puis réinstallez-la.

Tournez la poignée légèrement.

Installez-la.

Gire la manija.

Instale la manija.

Installez l'écusson.

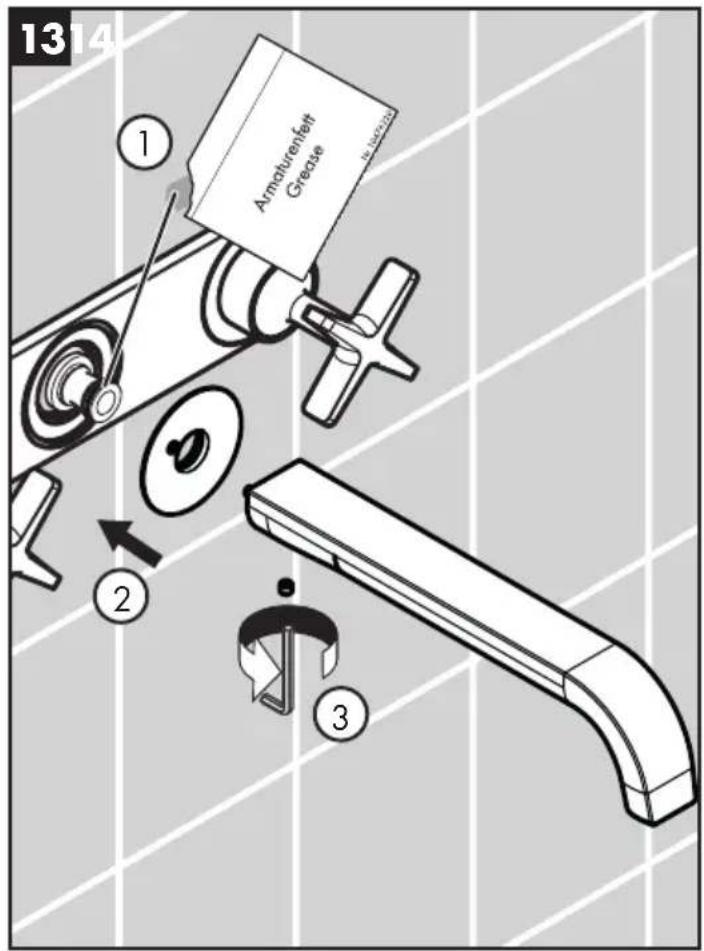

Lubrifiez légèrement le joint torique sur le raccord en utilisant de la graisse de plomberie blanche.

Installez le disque et le bec.

Serrez la vis.

Instale el escudo.

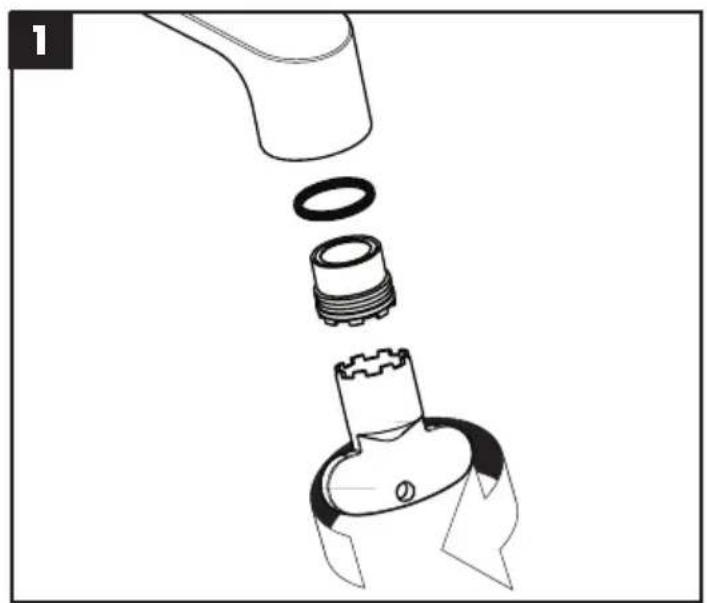

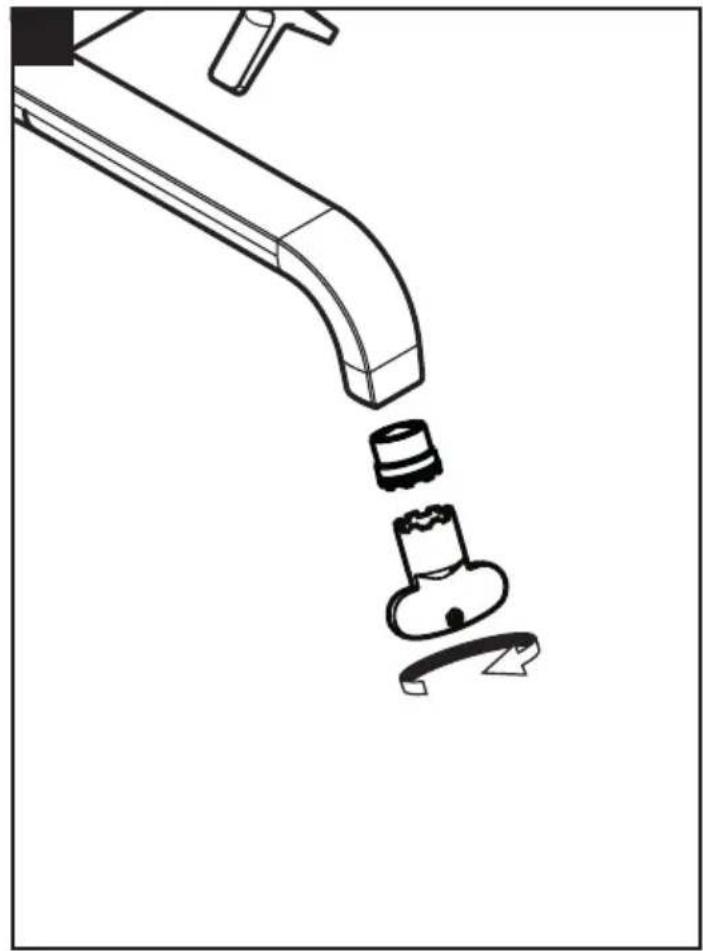

Retirez l'aérateur. Retire el aireador.

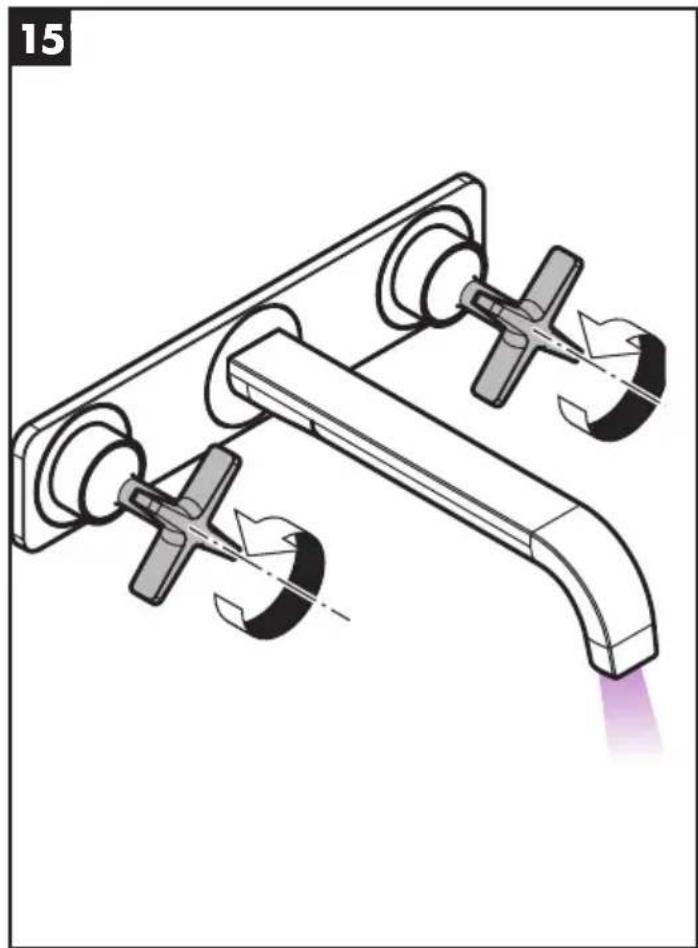

Rincez le robinet pendant au moins 2 minutes.

Install the aerator. Installez l'aérateur. Instale el aireador.

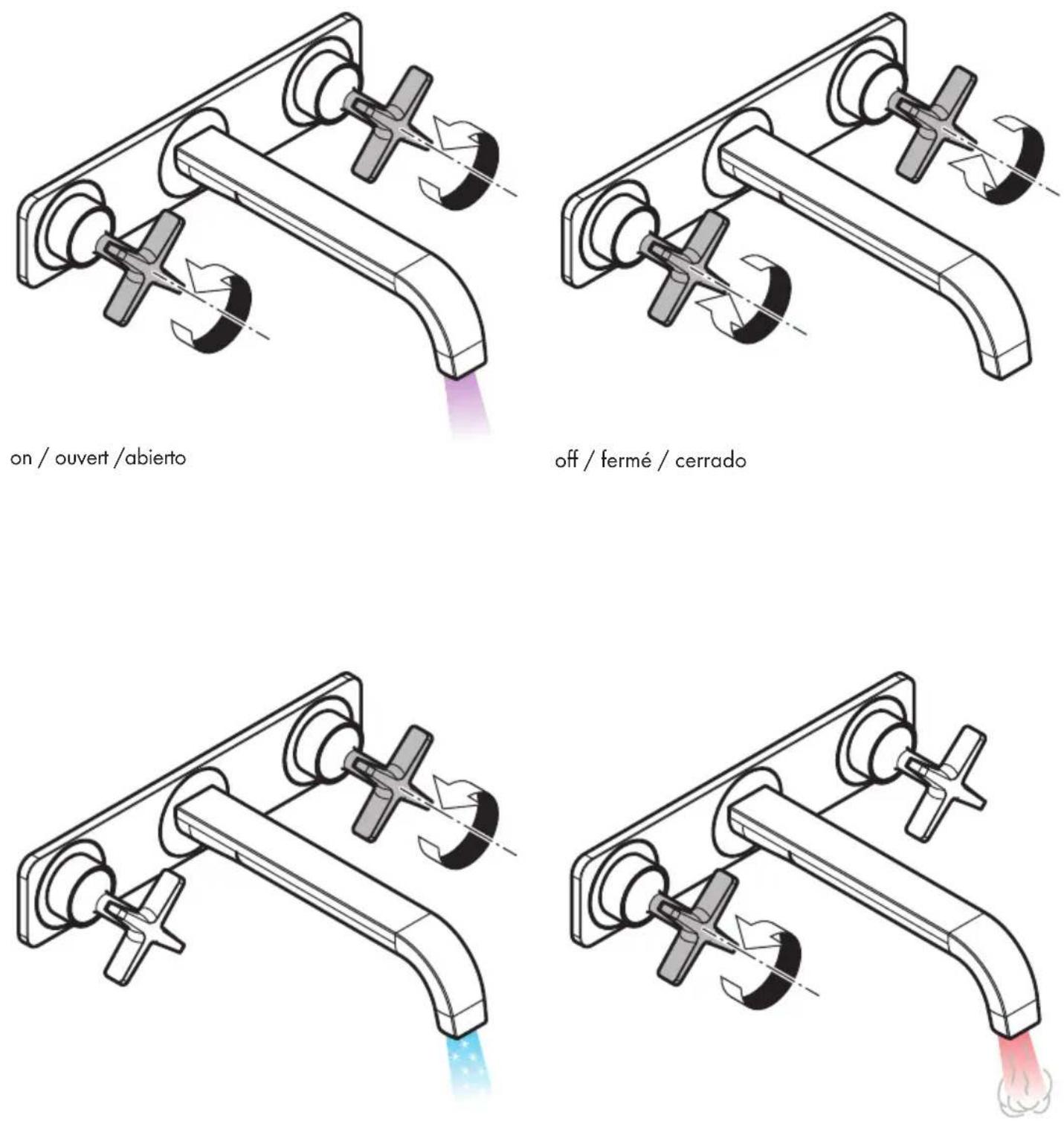

hot / chaud / calientecold / froid / frío

Conseil de nettoyage pour les produits Hansgrohe

Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin d'éviter d'endommager le produit, il est nécessaire d'en prendre soin.

Pour de meilleurs résultats :

• Empêchez l'accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c'est nécessaire.
• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
  • N'utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :

× Tout produit de nettoyage contenant de l'acide chlorhydrique, de l'acide formique, de la potasse ou de l'acide acétique.
× Les poudres de nettoyage, les tampons ou les brosses abrasives.
× Les nettoyeurs à vapeur.
× Les produits de nettoyage « sans rinçage ».

- Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.

- Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les ouvertures et les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation, pulvérisez le nettoyant sur un chiffon ou une éponge douce.

Important

• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour cheveux, parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de l'eau propre après chaque utilisation.
• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les raccords de tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un meuble sous lavabo, car les vapeurs qui s'en degagent risquent d'abimer les produits.
• Les dommages au produit causés par un mauvais entretien ou par l'utilisation de produits de nettoyage inadéquats ne sont pas couverts par la garantie.
• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de blessure.
