Citterio E 36114001 - Robinet Axor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet de lavabo
Marque	Axor
Modèle	Citterio E 36114001
Pression d'eau recommandée	15 - 75 PSI (1 - 5,2 bar)
Pression d'eau maximale	145 PSI (10 bar)
Température eau chaude recommandée	120°F - 140°F (48°C - 60°C)
Température eau chaude maximale	176°F (80°C)
Débit nominal	1,2 GPM (4,5 L/min)
Installation recommandée	Par un plombier professionnel licencié
Pièce de surface requise	13622181 (non incluse)
Compatibilité pièce intérieure	3411181 ou 38111181
Entretien	Nettoyer régulièrement avec un chiffon doux et de l'eau claire
Nettoyants interdits	Produits contenant acide chlorhydrique, formique, acétique ou potasse, poudres abrasives, nettoyeurs vapeur
Rinçage après nettoyage	Rincer abondamment à l'eau claire pour éliminer tout résidu
Précautions	Éviter contact avec shampooings, gels, parfums, etc. Ne pas stocker de détergents sous le robinet
Garantie	Nécessite preuve d'achat (reçu) pour les pièces sous garantie

FOIRE AUX QUESTIONS - Citterio E 36114001 Axor

Comment installer le robinet Citterio E 36114001 ?

L'installation doit être réalisée par un plombier professionnel. Avant de commencer, fermez l'eau à la vanne principale. Suivez les étapes : retirez les capuchons, coupez les protecteurs, scellez le mur, installez l'adaptateur et le cartouche, puis la poignée. Après montage, rincez le robinet pendant au moins 2 minutes avant d'installer l'aérateur.

Quelle pression d'eau est recommandée ?

La pression d'eau recommandée est comprise entre 15 et 75 PSI (1 à 5,2 bar). La pression maximale est de 145 PSI (10 bar).

Quelle température maximale pour l'eau chaude ?

La température maximale de l'eau chaude est de 176°F (80°C). La température recommandée est de 120°F à 140°F (48°C à 60°C). Respectez les codes de plomberie locaux.

Comment nettoyer le robinet Axor Citterio ?

Utilisez un chiffon doux et de l'eau claire. Évitez les nettoyants contenant des acides, de la potasse, des poudres abrasives ou les nettoyeurs vapeur. Rincez abondamment après nettoyage pour éliminer tout résidu.

Quels sont les nettoyants à éviter ?

N'utilisez jamais de produits contenant de l'acide chlorhydrique, acide formique, acide acétique ou de la potasse. Évitez également les poudres abrasives, les tampons à récurer et les nettoyeurs vapeur.

Quelles pièces de rechange sont nécessaires ?

Ce robinet nécessite la pièce de surface 13622181 (non incluse). Si la pièce intérieure 3411181 ou 38111181 est déjà installée, contactez le service technique Hansgrohe pour obtenir les pièces et instructions supplémentaires.

Que faire si la pièce intérieure est déjà installée ?

Si la pièce intérieure 3411181 ou 38111181 a déjà été installée, veuillez contacter le Hansgrohe Technical Service pour les pièces et instructions supplémentaires. Ne modifiez pas l'installation vous-même.

Quelle est la garantie du robinet Citterio ?

La garantie s'applique sur présentation du reçu ou d'une preuve d'achat mentionnant la date et le lieu. Conservez ce document en lieu sûr. Les dommages causés par un mauvais entretien ne sont pas couverts.

Comment ajuster le débit ?

Le débit nominal de 1,2 GPM (4,5 L/min) est fixe. Pour ajuster le débit, vous pouvez installer un aérateur spécifique (non fourni) ou vérifier la pression d'alimentation. Consultez un plombier si nécessaire.

Peut-on installer le robinet soi-même ?

Hansgrohe recommande une installation par un plombier professionnel licencié. Une installation incorrecte peut endommager le produit et annuler la garantie. Si vous êtes bricoleur expérimenté, lisez attentivement les instructions et respectez les consignes de sécurité.

MODE D'EMPLOI Citterio E 36114001 Axor

Pression d'eau recommandée 15 - 75 PSI

Pression d'eau maximum 145 PSI

Température recommandée 120° - 140° F*

d'eau chaude

Température maximum d'eau chaude 176°F*

Capacité nominale 1.2 GPM

* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du chauffe-eau.

À prendre en considération pour l'installation

• Pour de meilleurs résultats, Hansgrohe recommande que ce produit soit installé par un plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant de procéder à l'installation. Assurez-vous de disposer de tous les outils et du matériel nécessaires pour l'installation.
• Cette pièce doit être utilisée avec la pièce de surface 13622181 (pas d'inclus). La pièce de surface doit être installée et la surface du mur fini doit être terminée et étanche.
• Si la pièce intérieure 3411181 ou 38111181 a été déjà installée, s'il vous plaît contactez Hansgrohe Technical Service pour les parties et les instructions supplémentaires.
• Conservez ce livret et le reçu (ou une autre preuve sur laquelle figurent la date et l'endroit de l'achat) pour ce produit dans un endroit sûr. Le reçu est requis si vous commandez des pièces sous garantie.

Datos tecnicos

Avant de commencer, fermez l'eau à la valve principale.

Retirez les capuchons.

Coupez les protecteurs de façon à ce qu'une partie de 116 po soit à l'extérieur de la surface du mur fini.

Scellez le mur autour des protecteurs à l'aide d'un agent d'étanchéité.

Si le mur n'est pas scellé, l'eau pourrait éventuellement causer des dommages.

Retirez le bouchon du port de bec de remplissage.

Retirez l'écrou, le compartiment affleurant et la bague d'étanchéité du port de cartouche.

Installez l'adaptateur dans le cartouche.

Lubrifiez légèrement le joint torique sur le cartouche en utilisant de la graisse de plomberie blanche.

Install the nut on the cartridge. Installez l'écrou dans le cartouche. Instale la tuerca en el cartucho.

Install the cartridge assembly. Installez le cartouche. Instale el cartucho.

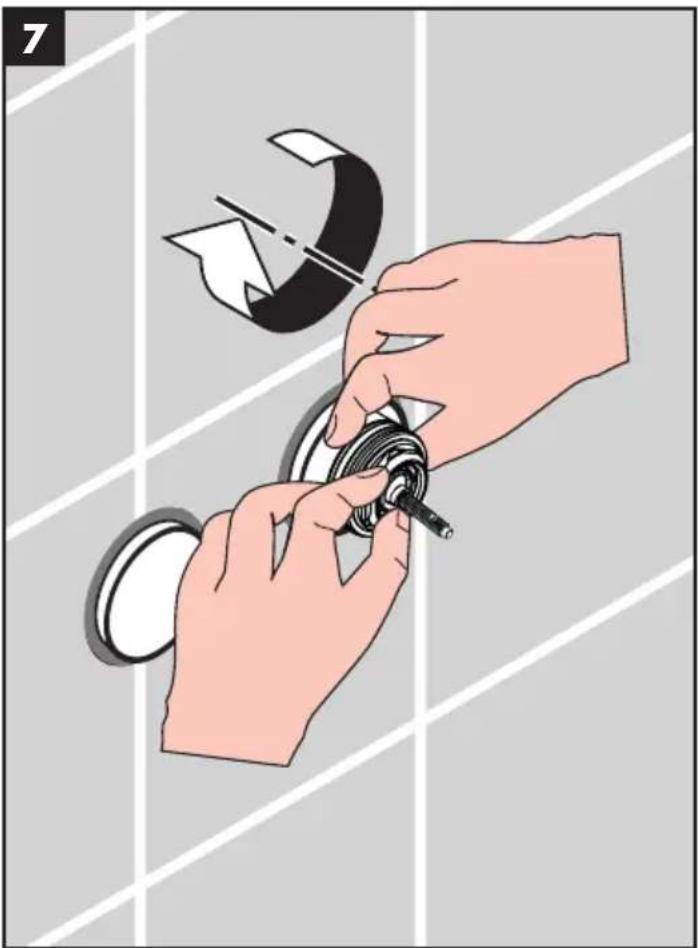

Tout en maintenant la cartouche fixe, serrez l'écrou à la main.

Tighten the nut. Serrez l' l'écrou Apriete la tuerca.

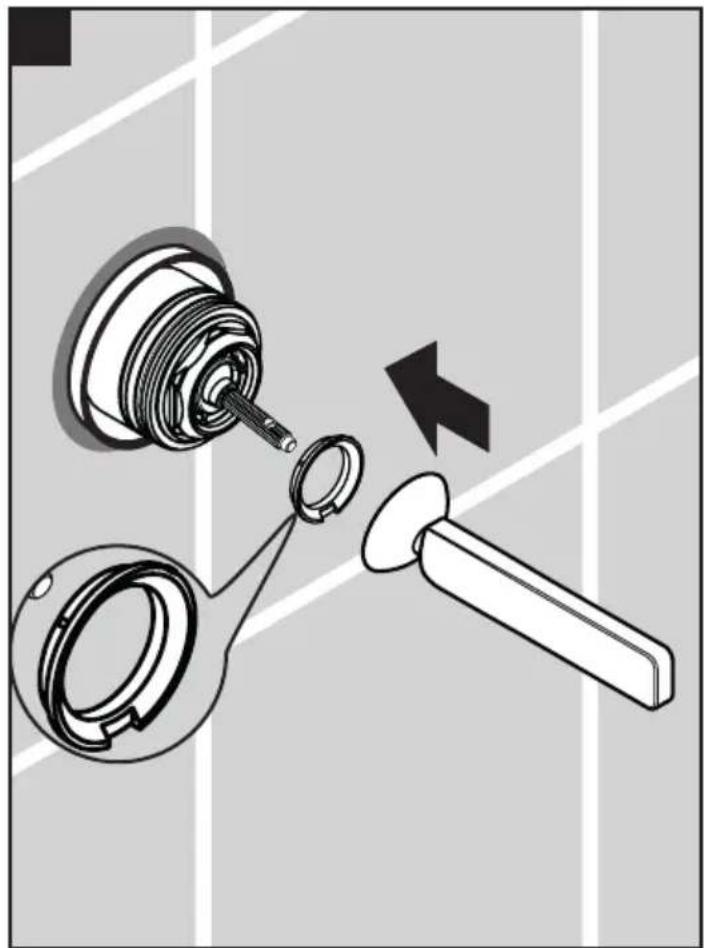

Installez la poignée et le joint. Instale la manija y la junta.

Tighten the screw. Serrez le vis. Apriete el tornillo.

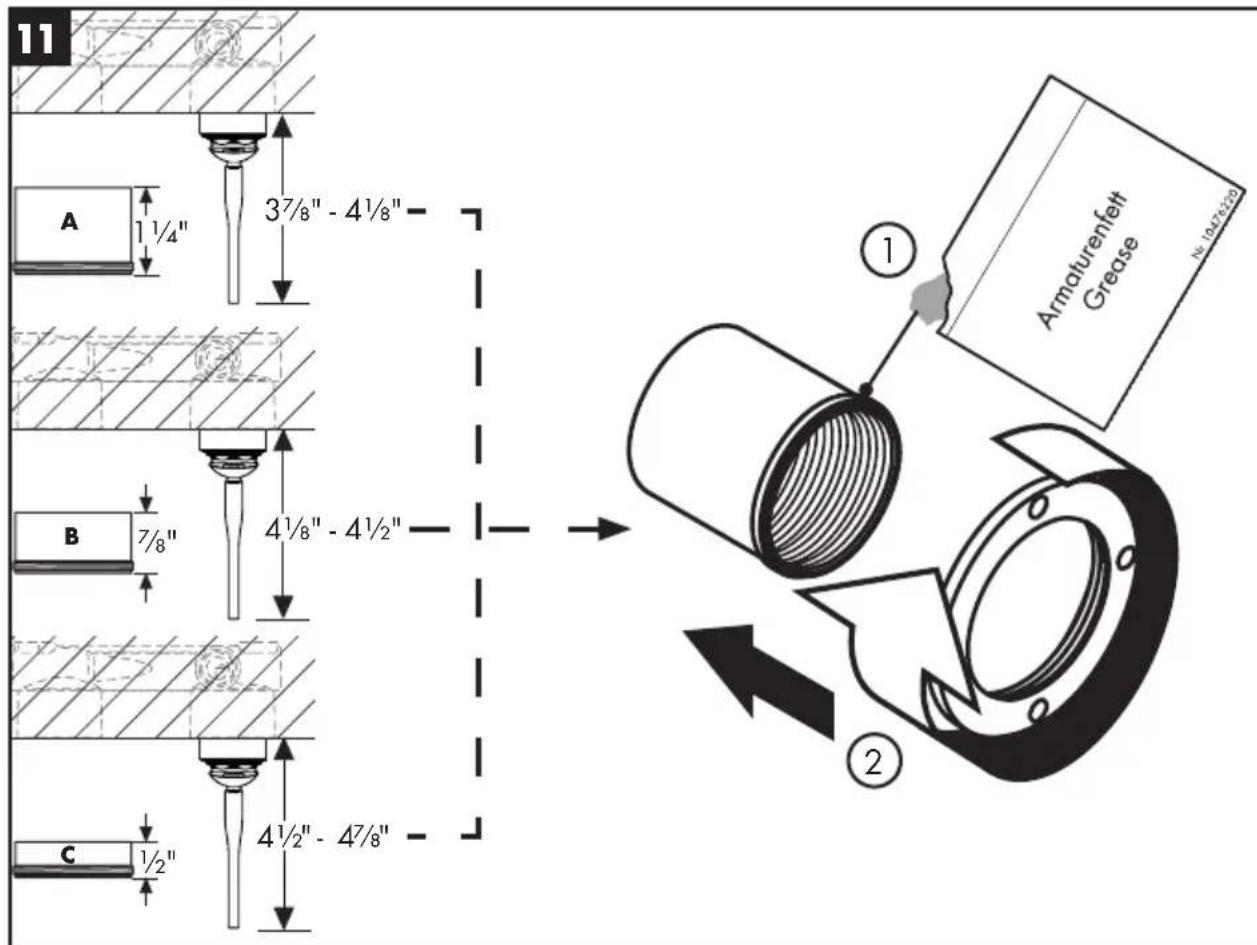

Mesurez la distance entre le mur et le rebord de la poignée.

Sélectionnez les gaines correspondante.

Lubrifiez légèrement les filets sur la gaine en utilisant de la graisse de plomberie blanche.

Raccordez les bagues filetées à les gaines sélectionnées.

Mesurez la distance entre la surface de la pièce du port de bec de remplissage et le rebord extérieur du protecteur (« X »).

Ajoutez 1 ^3/4 po à la mesure « X ».

Coupez le raccord fileté de façon à ce qu'il mesure « X » + 1 ^3/4 po de long.

Enveloppez les filets sur le raccord fileté avec du ruban de plomberie.

Installez les gaines et les bagues filetées.

Serrez-les en utilisant la clé de service.

Lubrifiez légèrement le joint torique du couvercle du bec de remplissage en utilisant de la graisse de plomberie blanche.

Installez le couvercle.

Poussez le bec de remplissage en place sur le raccord fileté.

Serrez la vis du bec.

Lubrifiez légèrement le joint torique du couvercle de la poignée en utilisant de la graisse de plomberie blanche.

Installez le couvercle.

Rincez le robinet pendant au moins 2 minutes.

Installez l'aérateur.

Conseil de nettoyage pour les produits Hansgrohe

Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin d'éviter d'endommager le produit, il est nécessaire d'en prendre soin.

Pour de meilleurs résultats :

- Empêchez l'accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c'est nécessaire.

- Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.

• N'utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :

× Tout produit de nettoyage contenant de l'acide chlorhydrique, de l'acide formique, de la potasse ou de l'acide acétique.

× Les poudres de nettoyage, les tampons ou les brosses abrasives.

× Les nettoyeurs à vapeur.

× Les produits de nettoyage « sans rinçage ».

- Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.

- Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les ouvertures et les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation, pulvérisez le nettoyant sur un chiffon ou une éponge douce.

- Après le nettoyage rincer abondamment à l'eau clair pour éliminer intégralement les restes de détergent.

Important

• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour cheveux, parfums, après-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de l'eau propre après chaque utilisation.
• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les raccords de tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un meuble sous lavabo, car les vapeurs qui s'en deaggent risquent d'abimer les produits.
• Les dommages au produit causés par un mauvais entretien ou par l'utilisation de produits de nettoyage inadéquats ne sont pas couverts par la garantie.
• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de blessure.
