Caractéristiques techniques	Commutateur VPEV-1/8, pression de fonctionnement jusqu'à 10 bar, température d'utilisation de -10 à 60 °C.
Utilisation	Conçu pour les applications pneumatiques, idéal pour le contrôle de flux d'air dans les systèmes automatisés.
Maintenance et réparation	Vérifier régulièrement l'état des connexions et des joints, remplacer les pièces usées selon les recommandations du fabricant.
Sécurité	Utiliser dans les limites de pression et de température spécifiées pour éviter les défaillances. Éviter tout contact avec des substances corrosives.
Informations générales	Produit de la marque Festo, reconnu pour sa qualité et sa fiabilité dans le domaine de l'automatisation industrielle.

FOIRE AUX QUESTIONS - VPEV-1/8 Festo

Quel est le rôle principal du commutateur Festo VPEV-1/8 ?

Le commutateur Festo VPEV-1/8 est utilisé pour contrôler le flux d'air dans les systèmes pneumatiques, permettant l'activation ou la désactivation d'appareils pneumatiques.

Comment vérifier si le Festo VPEV-1/8 fonctionne correctement ?

Pour vérifier le bon fonctionnement du VPEV-1/8, assurez-vous que l'alimentation en air est correcte et que tous les raccordements sont bien serrés. Observez si l'indicateur de statut s'allume lorsque le commutateur est activé.

Que faire si le commutateur ne s'active pas ?

Si le commutateur ne s'active pas, vérifiez d'abord la source d'alimentation en air, puis examinez les connexions électriques et assurez-vous qu'il n'y a pas de blocage mécanique.

Comment installer le Festo VPEV-1/8 ?

Pour installer le VPEV-1/8, suivez les instructions du manuel d'utilisation. Assurez-vous que le commutateur est monté dans une position appropriée et que toutes les connexions sont correctement effectuées.

Le commutateur est-il compatible avec tous les systèmes pneumatiques ?

Le Festo VPEV-1/8 est conçu pour être compatible avec de nombreux systèmes pneumatiques, mais il est recommandé de vérifier les spécifications techniques pour confirmer la compatibilité avec votre système spécifique.

Comment effectuer l'entretien du Festo VPEV-1/8 ?

Pour l'entretien du VPEV-1/8, nettoyez régulièrement le boîtier du commutateur et vérifiez les joints d'étanchéité. Assurez-vous également que le filtre à air est propre et remplacez-le si nécessaire.

Que faire en cas de fuite d'air ?

Si vous détectez une fuite d'air, vérifiez tous les raccords pour détecter d'éventuels desserrages ou dommages. Si la fuite persiste, envisagez de remplacer le joint ou le commutateur.

Où trouver le manuel d'utilisation du Festo VPEV-1/8 ?

Le manuel d'utilisation du Festo VPEV-1/8 peut être téléchargé depuis le site officiel de Festo ou demandé auprès de votre fournisseur.

MODE D'EMPLOI VPEV-1/8 Festo

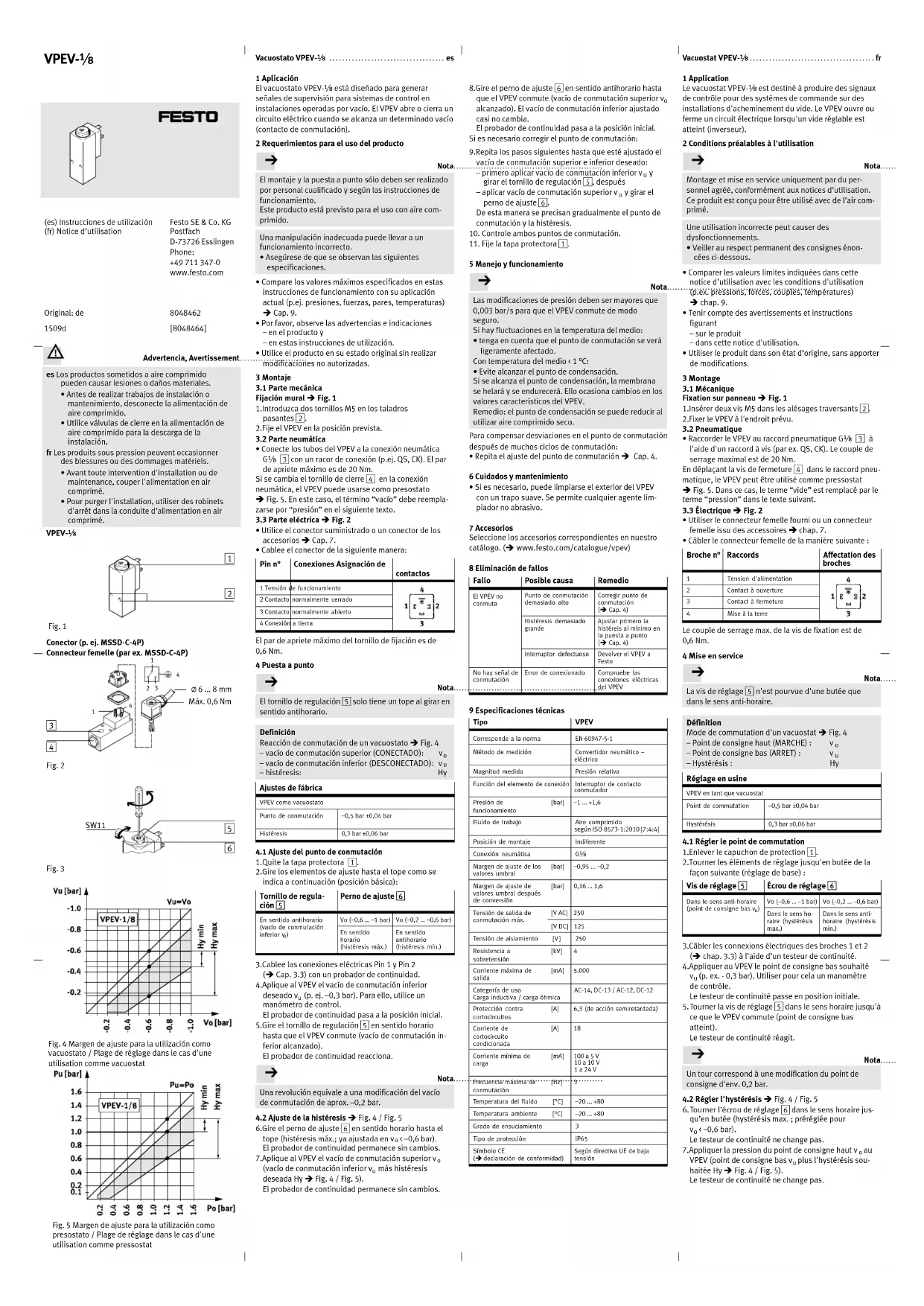

Fixation sur panneau è Fig. 1 1.Insérer deux vis M5 dans les alésages traversants 2. 2.Fixer le VPEV à l'endroit prévu.

Raccorder le VPEV au raccord pneumatique Gx 3 à l'aide d'un raccord à vis (par ex. QS, CK). Le couple de serrage maximal est de 20 Nm. En déplaçant la vis de fermeture 4 dans le raccord pneu matique, le VPEV peut être utilisé comme pressostat è Fig. 5. Dans ce cas, le terme “vide” est remplacé par le terme “pression” dans le texte suivant.

3.3 Électrique è Fig. 2

Utiliser le connecteur femelle fourni ou un connecteur femelle issu des accessoires è chap. 7. Câbler le connecteur femelle de la manière suivante : Broche n° Raccords Affectation des broches 1 Tension d'alimentation2 Contact à ouverture3 Contact à fermeture4 Mise à la terre Le couple de serrage max. de la vis de fixation est de 0,6 Nm. 4 Mise en service Nota....................................................... La vis de réglage 5 n'est pourvue d'une butée que dans le sens anti-horaire. Définition Mode de commutation d'un vacuostat è Fig. 4 – Point de consigne haut (MARCHE) : v

– Hystérésis : Hy Réglage en usine VPEV en tant que vacuostatPoint de commutation –0,5 bar ±0,04 barHystérésis 0,3 bar ±0,06 bar

4.1 Régler le point de commutation

1.Enlever le capuchon de protection 1. 2.Tourner les éléments de réglage jusqu'en butée de la façon suivante (réglage de base) : Vis de réglage 5 Écrou de réglage 6 Dans le sens anti-horaire(point de consigne bas v

Vo (–0,6 … –1 bar) Vo (–0,2 … –0,6 bar)Dans le sens horaire (hystérésismax.)Dans le sens anti-horaire (hystérésismin.) 3.Câbler les connexions électriques des broches 1 et 2 (è chap. 3.3) à l’aide d’un testeur de continuité. 4.Appliquer au VPEV le point de consigne bas souhaité

(p. ex. - 0,3 bar). Utiliser pour cela un manomètre de contrôle. Le testeur de continuité passe en position initiale. 5.Tourner la vis de réglage 5 dans le sens horaire jusqu'à ce que le VPEV commute (point de consigne bas atteint). Le testeur de continuité réagit. Nota....................................................... Un tour correspond à une modification du point de consigne d'env. 0,2 bar.

4.2 Régler l'hystérésis è Fig. 4 / Fig. 5

6.Tourner l’écrou de réglage 6 dans le sens horaire jus qu’en butée (hystérésis max. ; préréglée pour

< –0,6 bar). Le testeur de continuité ne change pas. 7.Appliquer la pression du point de consigne haut v

Fig. 5 Plage de réglage dans le cas d'une utilisation comme pressostat / Campo di regolazione in caso di impiego come pressostato 8.Tourner l'écrou de réglage 6 dans le sens anti-horaire jusqu'à ce que le VPEV commute (point de consigne haut v

atteint). Le point de consigne bas réglé reste pratiquement inchangé. Le testeur de continuité passe en position initiale. S'il est nécessaire de corriger le point de commutation : 9.Répéter les étapes suivantes jusqu'à ce que les points de consigne bas et haut souhaités soient réglés : – appliquer d'abord le point de consigne bas v

tourner la vis de réglage 5, puis – appliquer le point de consigne haut v

et tourner l'écrou de réglage 6. De cette façon, le point de consigne et l'hystérésis se règlent en continu de façon très précise.

10. Contrôler les deux points de commutation.

11. Fixer le capuchon de protection 1.

5 Conditions d'utilisation Nota....................................................... Les variations de pression doivent être supérieures à 0,003 bar/s, pour que le VPEV commute de façon sûre. Si la température du fluide varie : Tenir compte du fait que le point de commutation subit une légère influence. Si la température du fluide est < à 1 °C : Éviter d'atteindre le point de rosée. Si le point de rosée est atteint, la membrane givre et durcit. Ceci modifie les caractéristiques du VPEV. Remède : le point de rosée peut être abaissé au moyen d'air comprimé sec. Pour compenser les écarts du point de commutation lors de commutations fréquentes : Renouveler le réglage des points de commutation è chap. 4. 6 Maintenance et entretien Nettoyer si nécessaire l'extérieur du VPEV avec un chif fon doux. Tous les produits de nettoyage non agressifs peuvent être utilisés. 7 Accessoires Sélectionner l’accessoire correspondant dans notre cata logue. (èwww.festo.com/catalogue/vpev) 8 Dépannage Dysfonc tionnement Cause possible Remède Le VPEV necommute pasPoint de commutationtrop élevéModifier le point decommutation(è chap. 4)Hystérésis trop grande Lors de la mise enservice, réglerl’hystérésis auminimum pourcommencer (è chap. 4)CommutateurdéfectueuxRenvoyer le VPEV àFesto.Aucun signaln'est délivréErreur de branchement Vérifier le branchementélectrique du VPEV 9 Caractéristiques techniques Type VPEV Conforme aux normes EN 60947-5-1Méthodes de mesure Convertisseur de pressionpneumo-électriqueGrandeurs mesurées Pression relativeFonction des éléments decommutationInverseur Pression de service [bar] –1 ... +1,6 Fluide de service Air compriméselon ISO 8573-1:2010 [7:4:4]Position de montage indifférenteRaccordement pneumatique GxPlage de réglage desseuils[bar] –0,95 ... –0,2Plage de réglage desseuils aprèstransformation[bar] 0,16 ... 1,6Tension de sortie decommande max.[AC V] 250[DC V] 125 Tension d'isolement [V] 250 Résistance aux ondes desurtension[kV] 4 Courant de sortie max. [mA] 5000 Catégorie d'utilisationCharge inductive / chargeohmiqueAC-14, DC-13 / AC-12, DC-12Protection contre lescourts-circuits[A] 6,3 (à action semi-retardée)Courant de court-circuitconditionné[A] 18Courant de chargeminimum[mA] 100 à 5 V10 à 10 V1 à 24 VFréquence decommutation max.[Hz] 3 Température du fluide [°C] –20 ... +80 Température ambiante [°C] –20 ... +80 Degré d'encrassement 3Indice de protection IP65Marquage CE (èdéclaration de conformité)selon la directive européennerelative aux basses tensions Vacuostato VPEV-x it..................................... 1 Applicazione Il vacuostato VPEV-x è stato progettato per la genera zione di segnali di monitoraggio per sistemi di comando in impianti funzionanti con il vuoto. Il VPEV apre o chiude un circuito elettrico al raggiungimento di un regolabile valore di vuoto (deviatore). 2 Condizioni di utilizzo Nota....................................................... Montaggio e messa in funzione devono essere effettua ti da personale qualificato e autorizzato, in conformità alle istruzioni d'uso. Questo prodotto è predisposto per il funzionamento con aria compressa. L’uso improprio può causare il cattivo funzionamento del prodotto. Provvedere affinché le indicazioni riportate di seguito vengano sempre osservate: Confrontare i valori limite riportati nelle presenti is truzioni d’uso (ad es. per pressioni, forze, momenti, temperature, masse, velocità) con il caso di impiego specifico è cap. 9. Rispettare le avvertenze e le note riportate – sul prodotto – in queste istruzioni d'uso. Utilizzare il prodotto nel suo stato originale, senza ap portare modifiche non autorizzate. 3 Montaggio
