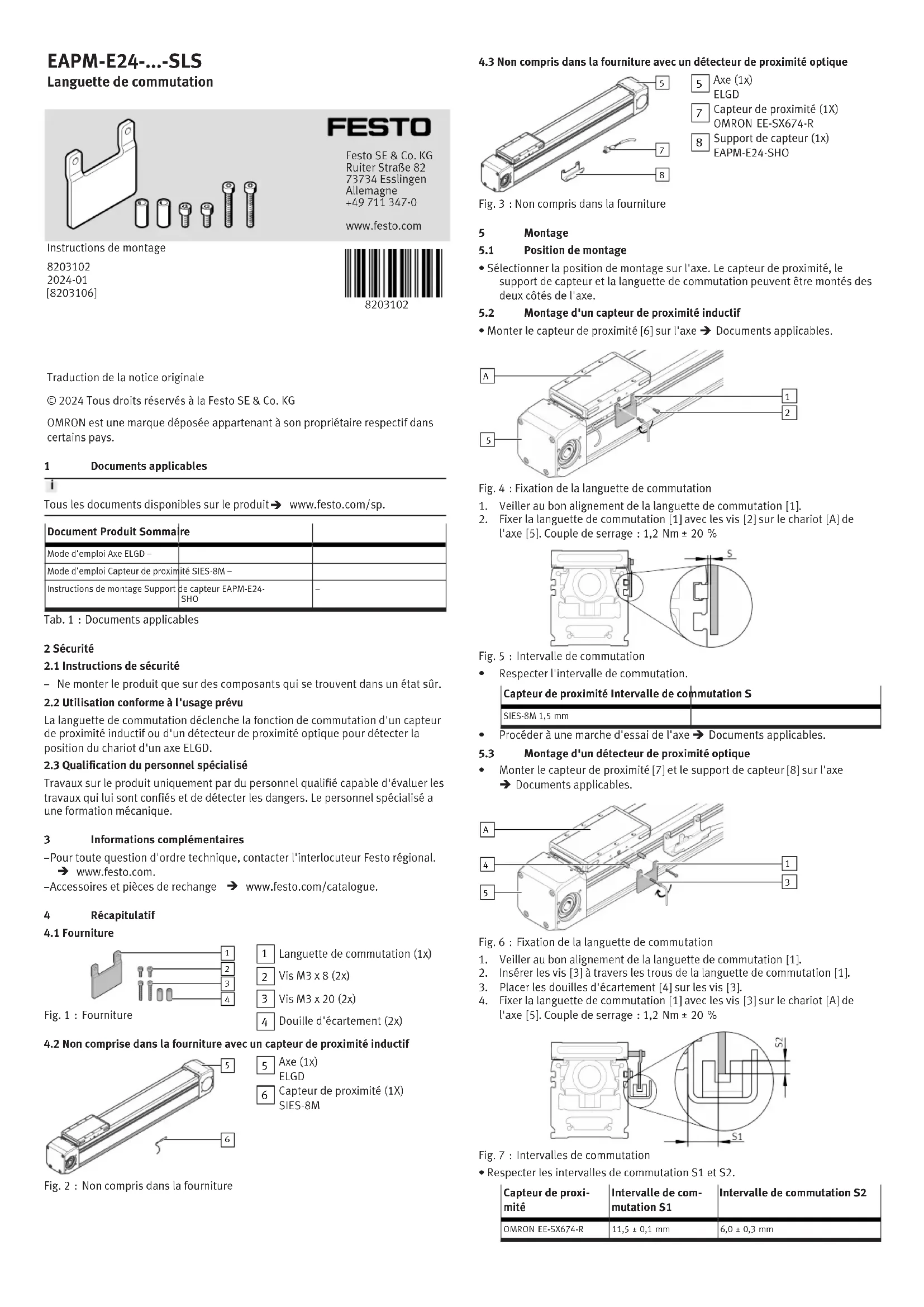

MODE D'EMPLOI EAPM-E24-60-SLS Festo
Languette de commutation

Instructions de montage
8203102
2024-01
[8203106]

8203102
Traduction de la notice originale
© 2024 Tous droits réservés à la Festo SE & Co. KG
OMRON est une marque déposée appartenant à son propriétaire respectif dans certains pays.
Tous les documents disponibles sur le produit → www.festo.com/sp.
| Document Produit Sommaire | ||
| Mode d'emploi Axe ELGD – | ||
| Mode d'emploi Capteur de proximité SIES-8M – | ||
| Instructions de montage Support de capteur EAPM-E24-SHO | – | |
Tab. 1 : Documents applicables
2 Sécurité
2.1 Instructions de sécurité
- Ne monter le produit que sur des composants qui se trouvent dans un état sûr.
2.2 Utilisation conforme à l'usage prévu
La languette de commutation déclenche la fonction de commutation d'un capteur de proximité inductif ou d'un détecteur de proximité optique pour détecter la position du chariot d'un axe ELGD.
2.3 Qualification du personnel spécialisé
Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé a une formation mécanique.
3 Informations complémentaires
-Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.
→ www.festo.com.
-Accessoires et pièces de rechange → www.festo.com/catalogue.
4 Récapitulatif
4.1 Fourniture

Fig. 1 : Fourniture
1 Languette de commutation (1x)
2 Vis M3 x 8 (2x)
3 Vis M3 x 20 (2x)
4 Douille d'écartement (2x)
4.2 Non comprise dans la fourniture avec un capteur de proximité inductif

5 Axe (1x) ELGD
6 Capteur de proximité (1X) SIES-8M
Fig. 2 : Non compris dans la fourniture
4.3 Non compris dans la fourniture avec un détecteur de proximité optique

5 Axe (1x) ELGD
7 Capteur de proximité (1X) OMRON EE-SX674-R
8 Support de capteur (1x)
EAPM-E24-SHO
Fig. 3 : Non compris dans la fourniture
5 Montage
5.1 Position de montage
- Sélectionner la position de montage sur l'axe. Le capteur de proximité, le support de capteur et la languette de commutation peuvent être montés des deux côtés de l'axe.
5.2 Montage d'un capteur de proximité inductif
- Monter le capteur de proximité [6] sur l'axe → Documents applicables.


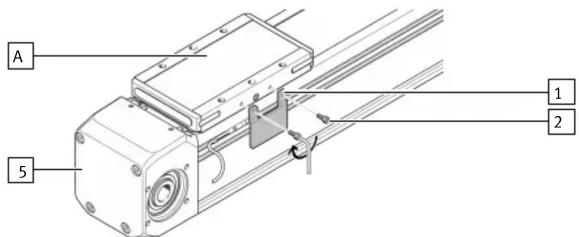

A 5 1 2Fig. 4 : Fixation de la languette de commutation
-
Veiller au bon alignement de la languette de commutation [1].
-
Fixer la languette de commutation [1] avec les vis [2] sur le chariot [A] de l'axe [5]. Couple de serrage : 1,2 Nm ± 20 %

Fig. 5 : Intervalle de commutation
• Respecter l'intervalle de commutation.
Capteur de proximité Intervalle de commutation S
| SIES-8M 1,5 mm |
- Procéder à une marche d'essai de l'axe → Documents applicables.
5.3 Montage d'un détecteur de proximité optique
- Monter le capteur de proximité [7] et le support de capteur [8] sur l'axe → Documents applicables.


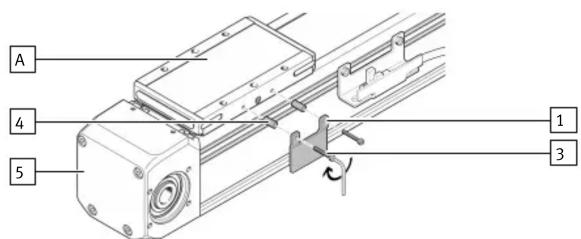

A 4 5 1 3Fig. 6 : Fixation de la languette de commutation
-
Veiller au bon alignement de la languette de commutation [1].
-
Insérer les vis [3] à travers les trous de la languette de commutation [1].
-
Placer les douilles d'écartement [4] sur les vis [3].
-
Fixer la languette de commutation [1] avec les vis [3] sur le chariot [A] de l'axe [5]. Couple de serrage : 1,2 Nm ± 20 %

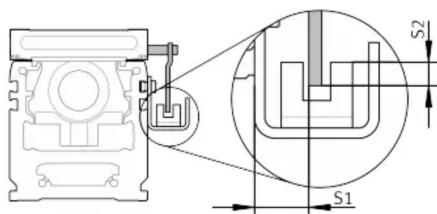

Fig. 7 : Intervalles de commutation
- Respecter les intervalles de commutation S1 et S2.
| Capteur de proximité | Intervalle de commutation S1 | Intervalle de commutation S2 |
| OMRON EE-SX674-R | 11,5 ± 0,1 mm | 6,0 ± 0,3 mm |
- Procéder à une marche d'essai de l'axe → Documents applicables.
