MODE D'EMPLOI DAMH-L8-40-PL-1 Festo

Instructions de montage (Notice originale)

8070340

2017-07

[8070344]

FESTO

Fixation de profilé

DAMH-L8-...-PL-1

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Allemagne

[phone]·0

www.festo.com

Tous les documents disponibles du produit → www.festo.com/pk

→ Notice d'utilisation du vérin linéaire 7

2. Sécurité

• Avant tous travaux de montage, couper l'alimentation électrique et l'alimentation en air comprimé.
  • Respecter les documents applicables.
• Respecter les couples de serrage (→ Tableau).

3. Utilisation conforme à l'usage prévu

Fixation de deux vérins linéaires 7 sur une surface de montage.

4. Fourniture

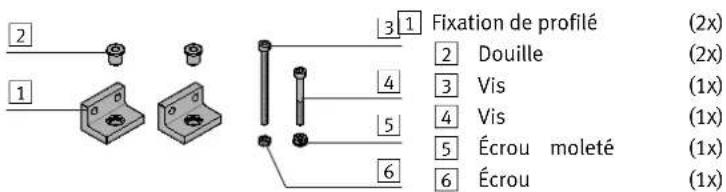

2 1 3 1 Fixation de profilé 2 Douille (2x) 3 Vis (1x) 4 Vis (1x) 5 Écrou moleté (1x) 6 Écrou (1x)

5. Non compris dans la fourniture

7	Vérin linéaire	(2x)
	DLGF

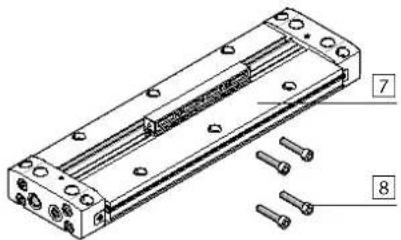

8	Vis	(4x)

6. Montage

- Déterminer les points de fixation (→ Documents applicables).

actionneurs 7 à fleur l'un au-dessus de l'autre.

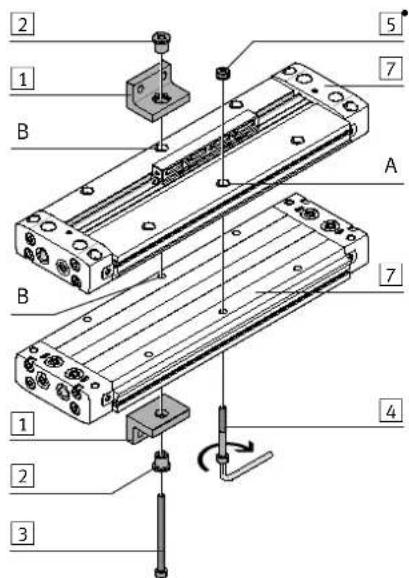

• Placer l'écrou moleté 5 dans le trou (A) d'un point de fixation déterminé.

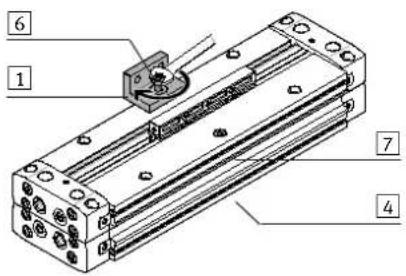

• Fixer légèrement les actionneurs 7 avec la vis 4 et l'écrou moleté 5.
• Placer des douilles 2 dans les trous des fixations de profilé 1.
• Pousser la vis 3 comme illustré à travers les douilles 2, les fixations de profilé 1 et les trous (B).

• Fixer les fixations de profilé 1 sur l'actionneur 7 avec l'écrou hexagonal 6.
• Aligner les fixations de profilé 1 parallèlement aux actionneurs 7.
• Serrer l'écrou hexagonal 6 à fond.
• Visser la vis 4 à fond.
• Répéter les étapes de montage pour tous les points de fixation.

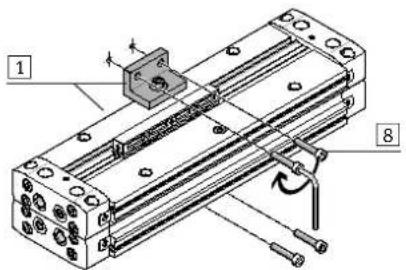

• Fixer les fixations de profilé 1 avec 2 vis 8 sur la surface de montage.

7. Tailles de vis et couples de serrage M_A^1)

i Information

- Choisir des vis 8 adaptées à la situation de montage.

DAMH-L8-...-PL-1		20	25	32	40
3	Vis	M4x60[Nm]	M5x702,2	M6x905,0	M6x1108,5	9,0
4	Vis	M4x35[Nm]	M5x452,2	M6x555,0	M6x708,5	9,0
6	Écrou		M4	M5	M6	M6
		[Nm]	2,2	5,0	8,5	9,0
8	Vis		M4	M5	M6	M6
