DAMH-L8-40-P-1 - Vérin linéaire Festo - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Non spécifiées
Utilisation	Non spécifiée
Maintenance et réparation	Non spécifiée
Sécurité	Non spécifiée
Informations générales	Non spécifiées

FOIRE AUX QUESTIONS - DAMH-L8-40-P-1 Festo

Quel est le rôle du Festo DAMH-L8-40-P-1 ?

Le Festo DAMH-L8-40-P-1 est un manipulateur pneumatique conçu pour des applications d'automatisation industrielle.

Comment installer le Festo DAMH-L8-40-P-1 ?

Pour installer le Festo DAMH-L8-40-P-1, suivez les instructions du manuel d'utilisation, en vous assurant que toutes les connexions pneumatiques et électriques sont correctement effectuées.

Quels sont les dimensions du Festo DAMH-L8-40-P-1 ?

Les dimensions du Festo DAMH-L8-40-P-1 sont de 40 mm de largeur et 40 mm de hauteur.

Quelle pression d'air est nécessaire pour faire fonctionner le Festo DAMH-L8-40-P-1 ?

Le Festo DAMH-L8-40-P-1 nécessite une pression d'air comprise entre 0,5 et 1,0 MPa pour un fonctionnement optimal.

Comment effectuer un entretien sur le Festo DAMH-L8-40-P-1 ?

Pour l'entretien, vérifiez régulièrement les joints et les connexions pneumatiques. Lubrifiez les pièces mobiles selon les recommandations du fabricant.

Que faire si le Festo DAMH-L8-40-P-1 ne fonctionne pas ?

Si le Festo DAMH-L8-40-P-1 ne fonctionne pas, vérifiez les connexions d'alimentation en air, assurez-vous qu'il n'y a pas de fuites et examinez les composants électriques pour des signes de dommages.

Où trouver des pièces de rechange pour le Festo DAMH-L8-40-P-1 ?

Les pièces de rechange peuvent être commandées auprès de votre distributeur Festo local ou via le site web officiel de Festo.

Le Festo DAMH-L8-40-P-1 est-il compatible avec d'autres systèmes ?

Le Festo DAMH-L8-40-P-1 est conçu pour être compatible avec de nombreux systèmes pneumatiques standard, mais il est conseillé de vérifier les spécifications techniques avant l'intégration.

Comment résoudre des problèmes de bruit excessif avec le Festo DAMH-L8-40-P-1 ?

Des bruits excessifs peuvent indiquer un manque de lubrification ou des composants usés. Vérifiez et remplacez les pièces nécessaires ou lubrifiez les parties mobiles.

MODE D'EMPLOI DAMH-L8-40-P-1 Festo

Instructions de montage (Notice originale)

8070332

2017-07

[8070336]

FESTO

Fixation de profilé

DAMH-L8-...-P-1

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Allemagne

[phone]

www.festo.com

Tous les documents disponibles du produit → www.festo.com/pk

→ Notice d'utilisation du vérin linéaire 4

2. Sécurité

• Avant tous travaux de montage, couper l'alimentation électrique et l'alimentation en air comprimé.
  • Respecter les documents applicables.
• Respecter les couples de serrage (→ Tableau).

3. Utilisation conforme à l'usage prévu

Fixation du vérin linéaire 4 sur une surface de montage.

4. Fourniture

1 2 1 Fixation de profilé 2 Vis d'ajustage 3 Vis (1x) (1x)

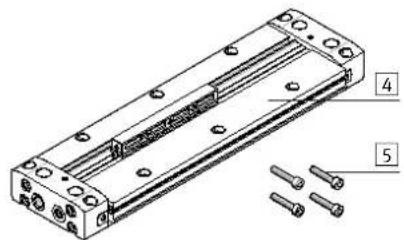

5. Non compris dans la fourniture

- Déterminer les points de fixation (→ Documents applicables).

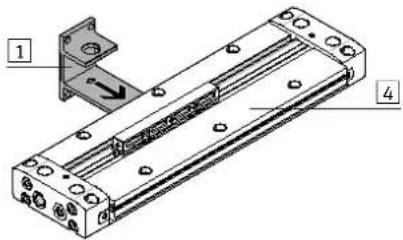

- Placer la fixation de profilé 1 au niveau des points de fixation déterminés de l'actionneur 4.

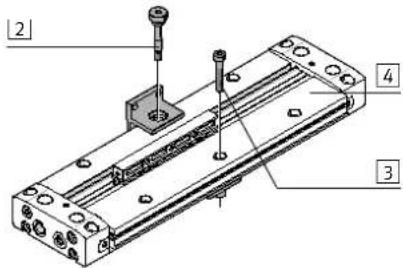

- Fixer légèrement la fixation de profilé 1 avec la vis d'ajustage 2 sur l'actionneur 4. - Fixer la fixation de profilé 1 avec la vis d'ajustage 2 et la vis 3 sur l'actionneur 4.

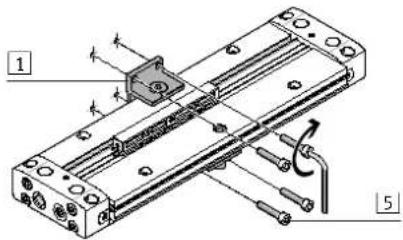

- Fixer la fixation de profilé 1 avec quatre vis 5 sur la surface de montage.

7. Tailles de vis et couples de serrage M_A^1)

Information

Choisir des vis 5 adaptées à la situation de montage.

DAMH-L8-...-P-1		20	25	32	40
2	Vis d'ajustage	[Nm]	2,2	5,0	8,5	9,0
3	Vis	M4x25	M5x30	M6x35	M6x40
		[Nm]	2,2	5,0	8,5	9,0
5	Vis		M4	M5	M6	M6
