TS Slimline - Actionneur thermique Eberle - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Actionneur thermique (servomoteur)
Marque	Eberle
Modèle	TS Slimline
Alimentation électrique	230 V~ 50 Hz (version 24 V AC/DC disponible)
Consommation de courant max	400 mA
Puissance consommée	2,5 W
Classe de protection	IP 54
Classe électrique	II
Dilatation	3,5 mm
Retour élastique	90 N
Raccord vanne	M30 x 1,5
Câble	2 x 0,5 mm²
Poids	Environ 150 g
Température de service	0 à 50 °C
Température de stockage	-25 à 70 °C
Température d'essai	86 °C
Tension d'impulsion	2,5 kV
Degré de pollution	2
Fonctions principales	Commande de vannes de chauffage/climatisation, régulation pièce par pièce
Montage	Vertical ou horizontal (ne pas suspendre)
Normes	CE, RoHS, EN60730, EN60529
Indicateur de course	Affichage de l'ouverture/fermeture

FOIRE AUX QUESTIONS - TS Slimline Eberle

Comment installer l'actionneur thermique TS Slimline ?

Le montage se fait en vissant l'écrou-raccord sur la vanne ou le distributeur. La position doit être verticale ou horizontale, mais ne pas pendre. Serrer uniquement à la main. L'installation électrique doit être réalisée par un électricien confirmé hors tension.

Quelle tension d'alimentation pour le TS Slimline ?

Le modèle standard fonctionne en 230 V~ 50 Hz. Une version 24 V AC/DC est également disponible. Vérifiez l'étiquette de votre appareil.

Comment raccorder électriquement le TS Slimline ?

Raccordez le fil L (phase) et N (neutre) du câble (2 x 0,5 mm²) à un régulateur, comme un thermostat. Respectez la tension nominale et coupez toujours le courant avant intervention.

Que signifie l'indicateur de course ?

L'indicateur derrière le verre frontal montre la largeur d'ouverture de la vanne. Après 5 minutes sous tension, il doit indiquer 'ouvert'; hors tension, il revient en position 'fermé' en quelques minutes.

Quelle est la consommation électrique du TS Slimline ?

La consommation maximale est de 400 mA et la puissance consommée est de 2,5 W.

Quel est l'indice de protection de l'appareil ?

L'indice de protection est IP 54, ce qui le protège contre la poussière et les projections d'eau. Il est destiné à une utilisation dans des pièces sèches et fermées.

Quelle est la température ambiante admissible ?

La température de service est de 0 à 50 °C et la température de stockage de -25 à 70 °C.

Comment entretenir l'actionneur thermique ?

Aucun entretien particulier n'est nécessaire. Veillez à ce que l'appareil reste sec et propre. En cas de dysfonctionnement, faites appel à un professionnel.

Puis-je remplacer moi-même des pièces ?

L'appareil n'est pas conçu pour être réparé par l'utilisateur. En cas de défaut, contactez un électricien ou le service après-vente. Respectez les normes de recyclage pour la mise au rebut.

Comment recycler le TS Slimline en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Déposez-le dans un point de collecte pour déchets électroniques ou renseignez-vous auprès de votre mairie.

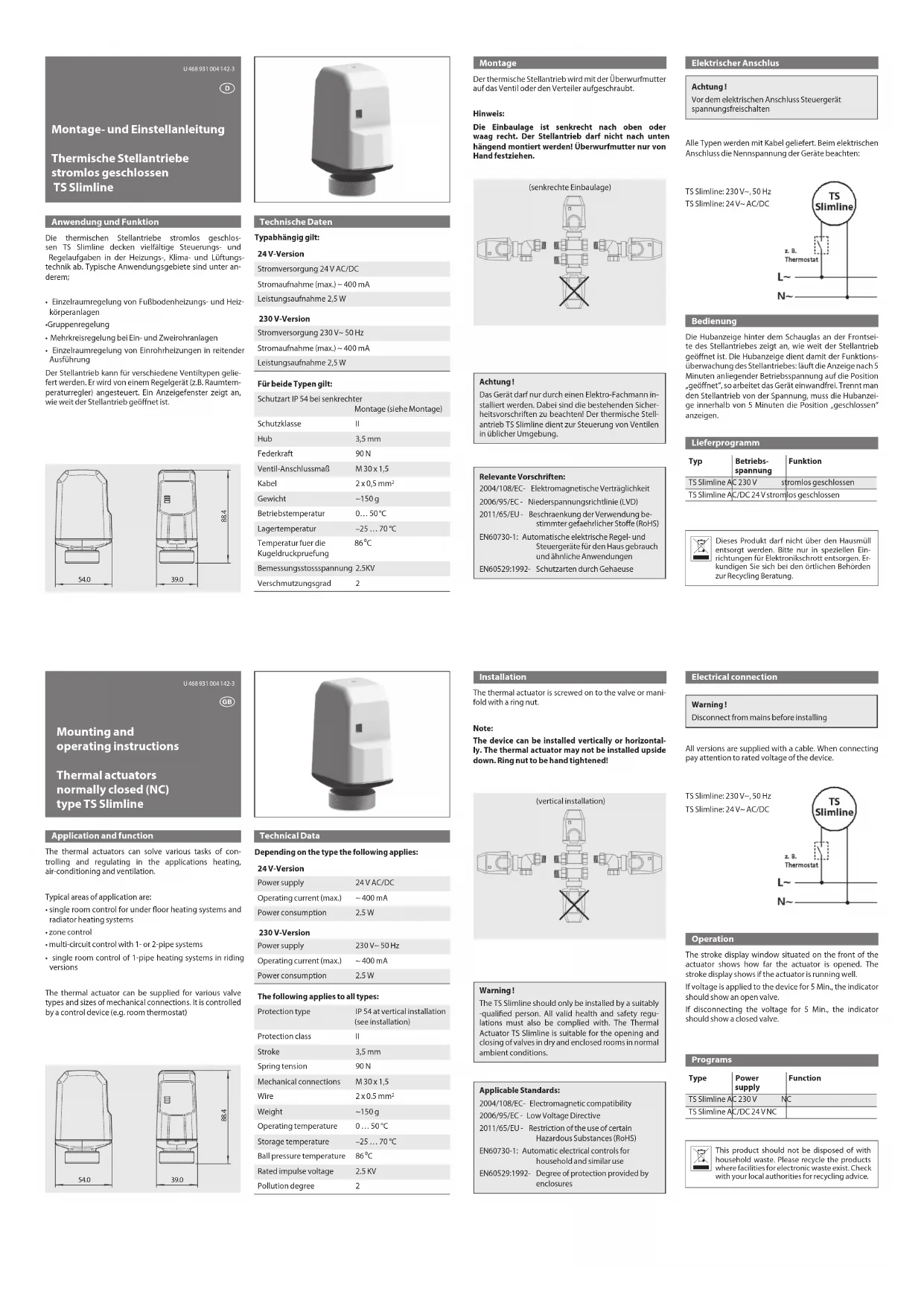

MODE D'EMPLOI TS Slimline Eberle

Servomoteurs thermiques

TS Slimline

à l'état fermé sans courant

Application et fonctionnement

Les vannes thermiques recouvrent des tâches multiples de commande et de régulation en technique de chauffage, de climatisation et de ventilation.

Voici quelques exemples typiques d'application :

• régulation d'espace individuel des installations de chauffage par le sol et à radiateurs o régulation de groupe
• régulation à circuits multiples pour des installations à un ou deux conduites
• régulation d'espace individuel d'installations à une conduite en exécution chevauchée

Le servomoteur peut être fourni pour différents types de vannes et dimensions de raccords. Il est commandé par un régulateur (par ex. régulateur de température ambiante)

Données techniques

selon le type :

24 V

Alimentation en courant 24 V AC/DC

Consommation de courant (max.) \~ 400 mA

Puissance consommée 2,5 W

230 V

Alimentation en courant 230 V\~ 50 Hz

Consommation de courant (max.) \~ 400 mA

Puissance consommée 2,5 W

pour tous les types :

Classe de protection IP 54, montage vertical (voiraussi Po montage)

Classe de protection II

Dilatation 3,5 mm

Retour élastique 90 N

Dimensions des raccords M 30 x 1,5

de vannes livrables

Câble 2 x 0,5 mm ^2

Poids 150g

Température de service 0...50°C

Température de stockage -25...70°C

Temperature d'essai de 86°C

durete de BRINELL

Calculation impulse voltage 2,5 KV

Degre de pollution 2

Montage

Le servomoteur thermique et l'écrou-raccord sont vissés ensemble sur la vanne ou le distributeur.

Remarque:

La position demontage est verticale vers le haut ou horizontale. Le servomoteur ne doit pas être monté de sorte qu'il pende ! Serrer l'écrou-raccord uniquement à la main!

(montage vertical)

Attention!

Seul un électricien confirmé peut installer l'appareil. Respecter les directives de sécurité en vigueur ! L'actionneur thermique TS Slimline sert à commander des vannes uniquement dans des pièces sèches et fermées, dans un milieu ambiant normal.

Reglementations appropriées:

2004/108/EC- Compatibilite Electromagnetique

2011/65/UE - limitation de l'utilisation de certaines substances dangereuses (RoHS)

EN60730-1: Dispositifs de commande életrique automatiques à usage domestique et analouge

EN60529:1992- Degre de protection

Raccordement électrique

Attention!

Le raccordement électrique se fait hors tension.

Tous les types sont livrés avec câbles. Tenir compte de la tension nominale des appareils pour la connexion :

TS Slimline 230 V\~, 50 Hz

TS Slimline 24 V\~ AC/DC

TS Slimline z. B. Thermostat L~ N~

Maniement

L'affichage de la course derrière le verre indicateur sur la face frontale du servomoteur indique la largeur d'ouverture de celui-ci. L'affichage de la course sert ainsi à surveiller le fonctionnement du servomoteur : si l'indicateur se déplace, 5 minutes après l'application de la tension d'alimentation, vers la position « ouvert », l'appareil fonctionne correctement. Si l'on coupe le servomoteur de la tension, l'indicateur de course doit afficher en quelques minutes la position « fermé ».

Programme de livraison

Typ	Tension de alimentation	Usage
TS Slimline	AC 230 V	férme sans courant
TS Slimline	AC/DC 24 V	férme sans courant

Ces produits ne peuvent pas être traités comme des déchets ménagers. Veuillez faire recycler ces produits par une entreprise qui se charge du recyclage des déchets électroniques. Veuillez contacter les autorités locales pour avoir de plus amples informations concernant la liquidation des déchets.
