CRS5B13B - Cuisinière Summit - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de cuisinière	Cuisinière à gaz
Nombre de foyers	4 foyers
Dimensions (L x P x H)	60 cm x 60 cm x 85 cm
Puissance des foyers	De 1 kW à 3 kW
Type de four	Four à gaz
Capacité du four	60 litres
Fonctionnalités du four	Gril, convection
Matériau de la surface	Acier émaillé
Système de sécurité	Coupe-gaz sur chaque foyer
Facilité de nettoyage	Grilles amovibles, intérieur émaillé
Consommation énergétique	Classe énergétique A
Accessoires inclus	Grille de cuisson, plat à four
Garantie	2 ans

FOIRE AUX QUESTIONS - CRS5B13B Summit

Comment allumer la cuisinière Summit CRS5B13B ?

Pour allumer la cuisinière, tournez le bouton de commande correspondant à la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à la position 'ON'.

Que faire si la flamme s'éteint pendant la cuisson ?

Si la flamme s'éteint, éteignez immédiatement le gaz en tournant le bouton sur 'OFF', attendez quelques minutes, puis rallumez la flamme.

Comment nettoyer la surface de la cuisinière ?

Utilisez un nettoyant doux et non abrasif avec un chiffon doux pour nettoyer la surface. Évitez les produits contenant de l'acide ou des abrasifs.

Pourquoi la cuisinière ne chauffe-t-elle pas ?

Vérifiez que la cuisinière est correctement branchée et que le gaz est ouvert. Si le problème persiste, contactez un technicien qualifié.

Comment régler la température des zones de cuisson ?

Tournez le bouton de commande de la zone de cuisson vers la gauche ou la droite pour ajuster la température selon vos besoins.

La cuisinière émet-elle des bruits normaux ?

Un léger bruit de gaz ou de clics lors de l'allumage est normal. Si vous entendez des bruits étranges, veuillez consulter le manuel ou contacter le service client.

Comment puis-je savoir si un élément de la cuisinière doit être remplacé ?

Si un élément ne chauffe pas ou présente des signes de dommages visibles, il peut être nécessaire de le remplacer. Consultez le manuel d'utilisation pour des instructions spécifiques.

La cuisinière est-elle dotée d'un système de sécurité ?

Oui, la cuisinière Summit CRS5B13B est équipée de dispositifs de sécurité pour prévenir les fuites de gaz et garantir un fonctionnement sûr.

MODE D'EMPLOI CRS5B13B Summit

Please read these instructions in their entirety before installation and use of your cooktop. SAVE THIS MANUAL FOR FUTURE REFERENCE. S'il vous plaît lire ces instructions dans leur ensemble avant l'installation et l'utilisation de votre table de cuisson. CONSERVER CE MANUEL POUR CONSULTATION ULTÉRIEURE.

Pour référence ultérieure, s'il vous plaît noter les numéros de modèle et de série de votre table de cuisson ici: Modèle ___________________ Numéro de série ______________________Page 14 Consignes de sécurité Lisez cette section AVANT d'utiliser la table de cuisson. Cette table de cuisson, comme tous les appareils, a le potentiel de créer des problèmes de sécurité grâce à l'utilisation négligente et incorrecte. S'il vous plaît respecter toutes les consignes de sécurité suivantes.

Installation correcte Assurez-vous que votre appareil est correctement installé et mis à la terre par un technicien qualifié. N'utilisez jamais votre appareil pour réchauffer ou chauffer la pièce. Ne pas laisser les enfants seuls. Les enfants ne devraient jamais être laissés seuls ou sans surveillance dans la zone où l'appareil est en cours d'utilisation. Ils ne devraient jamais être autorisés à rester assis ou debout sur une partie quelconque de l'appareil. ATTENTION: Ne pas stocker des objets d'intérêt pour un enfant dans les armoires au-dessus la table de cuisson. Enfants grimpant sur la table de cuisson pour atteindre ces articles pourraient être gravement blessés. Portez des vêtements de bonne / habillement. Vêtements amples ou détachés ne doivent jamais être portés pendant l'utilisation de l'appareil. Entretien par l'utilisateur Ne pas réparer ou remplacer toute pièce de l'appareil. Si le service devient jamais nécessaire, cet appareil doit être réparé par du personnel autorisé ou appelez le Service à la clientèle à SUMMIT au 1-800-932-4267. Gardez les matériaux inflammables loin de la table de cuisson. Ne pas stocker matières plastiques (comme des ustensiles en plastique) dans les zones de stockage sous la table de cuisson. Les articles en plastique avec basses températures de fusion ne doivent pas être stockés sous, sur ou près de la surface de cuisson. Ne pas faire tremper les éléments de chauffage amovibles. Les éléments de chauffage ne doivent jamais être immergés dans l'eau. Ne pas utiliser d'eau sur un feu de graisse. Étouffer le feu ou les flammes ou utiliser un produit chimique sec ou de type mousse. Utilisez des maniques sèches seulement. Maniques humides sur des surfaces chaudes peuvent causer des brûlures par la vapeur. Ne pas laisser les mitaines de toucher les éléments chauffants de l'appareil. Ne pas utiliser une serviette ou un tissu épais à la place d'une manique.Page 15 Ne pas faire cuire sur une plaque de cuisson brisée. Si votre table de cuisson est brisée, les solutions de nettoyage et les renversements peuvent pénétrer dans la table brisée et créer un risque de choc électrique. Contactez immédiatement un centre de service agréé ou appeler le Service à la clientèle à SUMMIT : 1-800-932-4267. Nettoyer la table de cuisson avec précaution. Si une éponge ou un chiffon humide est utilisé pour essuyer des renversements sur une surface de cuisson chaude, faites attention pour éviter les brûlures de vapeur. Certains nettoyants produisent des vapeurs nocives s'ils sont appliqués sur une surface chaude. Lisez l'étiquette du nettoyant pour plus de détails avant de les utiliser. Ne pas toucher les éléments chauffants. Les éléments chauffants sur la table de cuisson peuvent être chauds même s'ils sont de couleur foncée. Ces zones peuvent être assez chaudes pour causer des brûlures. Ne jamais toucher les éléments chauffants avant qu'ils aient eu le temps de refroidir. De même, ne laissez jamais les matériaux des vêtements ou inflammables venir en contact avec les éléments chauffants ou la surface de cuisson avant qu'ils aient eu le temps de refroidir. D'autres surfaces de l'appareil peuvent devenir assez chaudes pour causer des brûlures. Utilisez le bon format de casserole. Cet appareil est équipé de quatre unités de surface, trois avec un diamètre de 6,5 " et une avec un diamètre de 8 ". Choisissez les ustensiles ayant un dessous plat assez grand pour couvrir l'élément chauffant de la surface. L'utilisation d'ustensiles trop petits exposera une partie de l'élément de chauffage à contact direct et peut résultat à l'inflammation des vêtements. La relation appropriée d'ustensiles au brûleur améliore aussi l'efficacité. Ne jamais laisser les appareils de cuisson sans surveillance à des réglages élevés. Débordements cause de la fumée et des déversements graisseux peuvent s'enflammer. Les poignées des ustensiles doivent être tournées vers l'intérieur et non au-dessus des unités de surface adjacentes. Pour réduire le risque de brûlures, inflammation de matériaux inflammables et de renversements dus à un contact involontaire avec un ustensile, la poignée d'un ustensile doit être positionnée de sorte qu'elle est tournée vers l'intérieur, et ne s'étend pas sur les unités de surface. Ustensiles de cuisine émaillés Seuls certains types de verre, verre / céramique, céramique, faïence ou autres surfaces vitrifiées conviennent pour le service sur le dessus de la table de cuisson, sans bris attribuables aux changements brusques de température.

IMPORTANT! Conservez ce manuel pour examen par l'inspecteur local. Cet appareil doit être correctement installé et mise à la terre par un technicien qualifié.

1. Déballage de la table de cuisson

Déballez soigneusement la table de cuisson de son emballage. Si possible, conserver le carton d'expédition d'origine et l'emballage de protection dans le cas où l'appareil doit être renvoyé pour réparation. Vérifiez le contenu du paquet. Si la table de cuisson en vitrocéramique semble être endommagé ou certaines pièces sont manquantes, appelez à SUMMIT immédiatement.

Important! Ne pas retirer le film de protection en plastique transparent sur la vitre céramique jusqu'à ce que la table de cuisson est prête à être installée.

2. Vérification des spécifications de l'alimentation électrique

Ce produit doit être installé conformément aux codes électriques nationaux, étatiques et locales. Reportez-vous à la page 13 pour les exigences électriques / techniques. L'alimentation doit être d'un circuit à la terre individu qui est protégé par un disjoncteur et évalué par les spécifications, comme indiquées à la page 13.

Attention: Si l'alimentation électrique n'est pas conforme aux spécifications du produit, consulter un électricien agréé avant de procéder à l'installation.

3. Préparer le comptoir

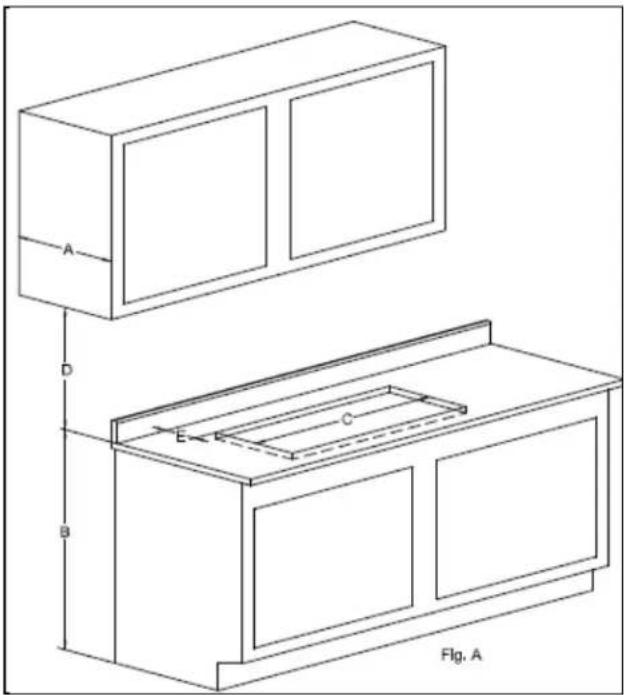

S'il vous plaît lire cette section avant de faire une découpe dans le comptoir de la table de cuisson. Il est important de planifier à l'avance pour l'installation de la table de cuisson, en gardant les dimensions suivantes à l'esprit. (Se référer à la Fig. A.) A. La profondeur maximale d'armoires électriques aériennes doit être de 13 pouces. B. La hauteur minimum du comptoir au-dessus du sol doit être de 36 pouces. C. La minimum surface plate du comptoir sur laquelle la table de cuisson reste doit être égale ou supérieure aux dimensions hors tout de la table de cuisson. (Reportez-vous à la page 12 de ces dimensions.) D. La distance minimale entre le sommet de la surface de cuisson et le fond d'une armoire en bois ou en métal non protégée doit être de 30 pouces. Lorsque le fond d'une armoire de bois ou de métal est protégé par au moins un quart de pouce d'épaisseur de carton ignifuge recouvert d'au moins n ° 28 MSG tôle d'acier, en acier inoxydable de 0,015 pouce d'épaisseur, en aluminium de 0,024 pouce d'épaisseur ou en cuivre de 0,020 pouces d'épaisseur, la distance minimale doit être de 24 pouces. E. La distance entre le dosseret du comptoir et le bord de la vitre en vitrocéramique de la table de cuisson doit être d'au moins 2 pouces. La distance de la paroi latérale vers le bord de la vitre en vitrocéramique de la table de cuisson doit être d'au moins 1 pouce. (Reportez-vous à la page 12 pour les dimensions globales de la table de cuisson). Ne pas installer la table de cuisson à moins de 1 pouce (25 mm) de toute surface adjacente. Attention: Pour éliminer les risques de brûlures en atteignant dessus des unités de surface chauffées, éviter d'avoir un espace de rangement au-dessus des unités de surface. Si une armoire de rangement doit être fournie, le risque peut être réduit en installant une hotte de cuisinière qui excède horizontalement d'un minimum de 5 pouces au-delà du fond des armoires.Page 18 Avant de faire au découpe d'un comptoir, vérifier le jeu. Voir si la table de cuisson dégage les murs de devant et latéraux de l'armoire de base. Il est également important de fournir une ventilation suffisante. Une ventilation adéquate de l'espace ci-dessous le comptoir doit être prévue afin d'assurer le bon fonctionnement de la table de cuisson. La chaleur transférée depuis le fond d'une casserole sur la plaque de cuisson pendant le fonctionnement surchauffera une zone mal ventilée. Laissez un espace de 2" (51mm) minimum entre le fond du plateau de métal de la table de cuisson et toute surface combustible située au-dessous, par exemple, le bord supérieur d'un tiroir installé en dessous de la table de cuisson. Défaut de fournir des espaces appropriés et de ventilation peut entraîner un risque d'incendie. Dimensions de la découpe du comptoir sont présentées dans le tableau ci- dessous. Modèle Dimensions de la table de cuisson Dimensions de découpe CR5B273B/ CR5B274W

27”W x 20.5”D x 2¾"H 24.75”W x 18.75”D avec radius de ¼"

24”W x 19.5”D x 2¾"H 22.125” W x 18.625”D avec radius de ¼"

24”W x 19.5”D x 2¾"H 22.125”W x 18.625”D avec radius de ¼"

36”W x 13”D x 2¾"H 34.75”W x 11.75” D avec radius de ¼"

42”W x 13” D x 2¾"H 4.75”W x 11.75”D avec radius de ¼"Page 19

Remarque: Lorsque vous faites le comptoir, mettez un rayon dans les coins de la découpe (un rayon de ¼ " est typique). Cela permet de garder le comptoir de la fissuration. Suivez les instructions du fabricant de comptoir concernant le rayon minimal et le renforcement des coins.

4. Installation de la table de cuisson

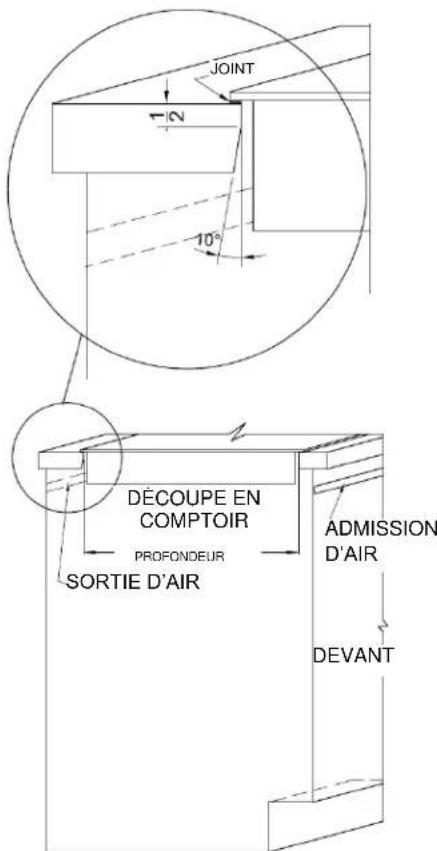

La table de cuisson doit être fixée sur le comptoir à l'aide d'une gomme tendre qui prévenir les dommages si le retrait ultérieur de service est nécessaire. Un très petit cordon de mastic silicone doit être placé sur les bords de la découpe.

COMPTOIR ADMISSION D’AIR DEVANT Installation de la table de cuisson dans le comptoir LARGEUR PROFONDEUR JOINT PROFONDEURPage 20 Placez la table de cuisson dans l'ouverture de découpe et appuyez fermement sur tous les côtés pour sceller le cadre dans le mastic. Le mastic tiendra la table de cuisson bien en place sur le comptoir.

5. Raccordement électrique

Avant de poursuivre, vérifiez que l'alimentation électrique est coupée. Vérifiez que les exigences d'alimentation électrique prévues ont été respectées. S'il vous plaît se référer au tableau à la page 12 pour les besoins électriques appropriés. La table de cuisson est alimentée par un long conduit de 48" pour une connexion à une boîte de jonction accessible. Le conduit est constitué de trois fils isolés. Il y a deux fils conducteurs ardents (cuivre étamé avec isolation noire et rouge) et un conducteur de terre isolé (cuivre étamé avec isolation verte). Raccordez les fils conducteurs au câblage de résidence conformément aux codes électriques nationaux, étatiques et locaux. Avertissement - Mise à la terre L'ensemble de l'appareil doit être relié à la terre lorsque l'alimentation électrique est en marche. Ne pas relier à la terre l'appareil avec le câble d'alimentation maison neutre (blanc). Une terre séparée doit être utilisée.

6. Derniers préparatifs avant utilisation

Retirer le film plastique de la table de cuisson. Nettoyez la table de cuisson avant de l'utiliser pour la première fois. Un nettoyage en profondeur avec un nettoyant pour table de cuisson recommandé fournira un revêtement propre et brillant sur la surface de cuisson. Les sections suivantes du manuel traitent l’utilisation de la table de cuisson, d'entretien et des informations de service. S'il vous plaît gardez ces instructions avec votre table de cuisson pour référence future. Opération LIRE LES INSTRUCTIONS DE SÉCURITÉ AVANT D'UTILISER VOTRE APPAREIL. Les surfaces de cuisson de votre table de cuisson en céramique sont identifiées par des motifs permanents en la table de cuisson. L'appareil est facile à entretenir et facile à nettoyer. Garder la table de cuisson à ses niveaux de performance supérieurs peut être réalisé en suivant les instructions simples d'utilisation et de nettoyage ci-dessous : Batterie de cuisine Il y a des chances que votre batterie de cuisine existante fonctionne très bien avec votre table de cuisson en céramique. La cuisson sur une plaque de cuissonPage 21

vitrocéramique ne nécessite pas de casseroles ou poêles spéciales. Depuis ustensiles de cuisine joue un rôle important dans l'efficacité et la commodité de la cuisine, garder à l'esprit les informations suivantes lorsque vous choisissez votre batterie de cuisine. Les ustensiles de cuisine doit avoir un fond plat. Bien que le verre et d'autres types de batteries de cuisine puissent être utilisés, ustensiles de cuisine en métal avec une épaisseur et un fond plat et lisse conduisent généralement bien la chaleur. Aluminium et ustensiles de cuisine en acier inoxydable fonctionnent généralement mieux. Évitez des ustensiles à fond de forme et arrondis ainsi que les ustensiles qui déforment lorsqu'ils sont chauffés. Utiliser des ustensiles de bon diamètre seulement. La base de la casserole ou la poêle doit être à peu près aussi large que la zone de cuisson sur laquelle elle est utilisée - pas plus large ou plus étroite. En utilisant des ustensiles de diamètre correct, vous devriez obtenir une efficacité maximale de chauffage en les plus brefs délais. Soyez certain que la surface de cuisson et le fond de vos casseroles et poêles sont propres et secs avant utilisation. En agissant ainsi, vous aiderez à prévenir les égratignures et aux taches. Éléments de chauffage Cette table de cuisson contient des éléments de chauffage radiants. Les éléments radiants illumineront environ 4-5 secondes après avoir été allumés. La conception spéciale de ces éléments dirige la chaleur à travers la vitre de céramique, offrant une cuisson efficace. Limiteurs de température sont compris dans chaque élément pour assurer que la température sûre de fonctionnement du plateau en verre céramique ne soit pas dépassée. L'élément radiant s'allume et s'éteint pour éviter de dépasser la température maximale sûre de la surface. Commandes et indicateurs Chacun des contrôles des zones de cuisson a un choix infini de réglages de chaleur. Les paramètres de contrôle commencent à basse et accroître la production de chaleur en tournant les éléments chauffants sous et hors tension lorsque vous tournez le bouton dans le sens antihoraire. Les éléments de chauffage resteront à pleine puissance des périodes plus longues et à la puissance zéro pour des périodes plus courtes que vous tournez le bouton vers la gauche, augmentant ainsi la production de chaleur. Il existe une lumière associée à chacun des boutons de commande qui fournit une indication de fonctionnement du brûleur et une surface chaude. Quand un bouton de commande est en position MARCHE, le voyant rouge s'allume pour indiquer que le brûleur est allumé et est donc trop chaude au toucher. Ne placez pas d'objets autres que les ustensiles de cuisine sur la surface de cuisson lorsque ce voyant est allumé. Moins chaud Chaud Le plus chaudPage 22 Nettoyage Pour vous assurer que votre table de cuisson reste propre, suivez ces conseils pour un entretien facile: Nettoyez la table de cuisson avant de l'utiliser pour la première fois. Un nettoyage en profondeur avec un nettoyant pour table de cuisson recommandée fournira un revêtement sur la surface de cuisson avant sa première utilisation. Toujours retirer les taches de nourriture, les éclaboussures de graisse et les marques de métal de batterie de cuisine. Un grattoir à lame de rasoir ou l'équivalent fonctionne bien pour éliminer les déversements. Nettoyez la table de cuisson avec une serviette en papier ou un chiffon propre et doux et un nettoyant recommandé. Après le nettoyage, frottez la surface de cuisson avec un chiffon propre et humide pour éviter résidus durcis de produit nettoyant. Essuyez la table de cuisson à sec. Ne pas utiliser un linge à vaisselle ou une éponge pour essuyer la table de cuisson. Un film peut être laissé par le détergent et peut provoquer une décoloration de la surface de cuisson. Évitez les produits à récurer d'aucune sorte. Évitez également d'utiliser des tampons de nettoyage en plastique, nylon ou métal. Ils risquent de rayer ou fondre sur la surface. N'utilisez pas de produits chimiques tels que l'eau de javel, ammoniaque, acide fluorhydrique ou de nettoyants à four chimiques. Ils peuvent marquer ou décolorer la surface. Ne laissez pas tout ce qui fait fondre - plastique, papier d'aluminium, le sucre, etc. - entrent en contact avec la surface de cuisson lorsqu'elle est chaude. Si quelque chose se fond sur la surface, passer-le immédiatement à un endroit frais de la table de cuisson avec un grattoir à lame de rasoir, puis retirez-le de la table de cuisson dès que possible.Page 23

UN AN DE GARANTIE LIMITÉE

Dans les 48 États américains contigus, pendant un an de la date d’achat, lorsque cet appareil est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, le garant paiera pour les pièces spécifiées en usine et pour la main-d’œuvre pour corriger les défauts de matériaux ou de fabrication. Le service doit être fourni par une compagnie de service désignée. En dehors des 48 États, toutes les pièces sont garanties pour une période d’un an à partir des défauts de fabriquant. Les pièces en plastique, les étagères et armoires sont garantis pour être fabriquées conformément aux normes acceptées dans le commerce et ne sont pas couvertes contre les dommages survenus lors de la manipulation ou contre la rupture. LE GARANT NE PAIERA PAS POUR 1. Les appels de service pour rectifier l’installation de votre appareil, pour vous indiquer comment utiliser votre appareil, remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie. 2. Les appels de service pour réparer ou remplacer des ampoules ou des étagères brisées. Les pièces consommables (tels que des filtres) sont exclus de la couverture de la garantie. 3. Les dommages résultant d’un accident, des modifications, de l’usage inapproprié ou abusif, d’un incendie, d’une inondation, les désastres naturels, une mauvaise installation, une installation non conforme aux codes d’électricité ou de plomberie, ou l’utilisation de produits non approuvés par le garant. 4. Les pièces de rechange ou les frais de réparation pour les appareils utilisés hors des États-Unis.

5. Les réparations aux pièces ou systèmes résultant de modifications non autorisées apportées à l’appareil.

6. Le déplacement et la réinstallation de votre appareil s’il est installé dans un endroit

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, y compris le nickel (métallisé), qui est connu de l'État de Californie pour causer le cancer, des anomalies congénitales ou d'autres problèmes de reproduction. Pour plus d'informations, visitez le site www.P65Warnings.ca.gov Remarque : Le nickel est un composant de tout acier inoxydable et d'autres compositions métalliques. Felix Storch, Inc. 770 Garrison Avenue Bronx, NY 10474

Révisé septembre 2018
