PHC51G - Chauffe-assiette Summit - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffe-assiette pour serviettes et couvertures
Marque	Summit
Modèle	PHC51G
Alimentation électrique	120 V AC, 60 Hz, 15 A
Puissance nominale	1500 W (estimation)
Température maximale	150 °F (66 °C)
Type de commande	Numérique avec affichage LED
Réglage de température	Point de consigne réglable de 150 °F à température inférieure
Ventilation	Ventilateur tangentiel avec filtre à peluches amovible
Sécurité	Disjoncteur, interrupteur de sécurité thermique, prise de terre
Matériau du revêtement intérieur	Acier laqué (estimation)
Étagères	Étagères amovibles (quantité non spécifiée)
Porte	Porte à fermeture automatique avec serrure
Pieds	Pieds réglables pour mise à niveau
Nettoyage du filtre	Lavage à l'eau savonneuse, séchage avant remise en place
Nettoyage général	Eau tiède et savon doux, éviter les détergents agressifs
Entretien préventif	Vérification semestrielle de la température avec un thermomètre
Arrêt prolongé	Vider, nettoyer, sécher et laisser la porte entrouverte
Garantie	1 an limitée (pièces et main-d'œuvre dans les 48 États)
Utilisation prévue	Réchauffage de serviettes et couvertures uniquement

FOIRE AUX QUESTIONS - PHC51G Summit

Quelle est la température maximale de l'appareil ?

La température maximale est de 150 °F (66 °C). Ne dépassez jamais ce réglage pour éviter les risques de brûlure.

Comment régler la température de consigne ?

Appuyez sur le bouton SET, puis utilisez les flèches HAUT/BAS pour choisir la température souhaitée. Appuyez à nouveau sur SET pour valider.

Combien de temps faut-il pour chauffer les articles ?

Le temps de chauffe est d'environ 30 minutes pour passer de 72 °F à 150 °F, selon la quantité d'articles et la circulation d'air.

Comment nettoyer le filtre à peluches ?

Retirez le filtre, lavez-le à l'eau savonneuse, rincez abondamment et laissez sécher avant de le remettre en place. Nettoyez-le régulièrement pour assurer un bon fonctionnement.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'appareil est branché, que le disjoncteur est en position RESET et que la porte est bien fermée. Si le problème persiste, contactez le service client.

Puis-je utiliser une rallonge ?

Oui, à condition qu'elle soit de type mis à la terre (3 fils) et d'une puissance électrique au moins égale à celle de l'appareil. Évitez les rallonges longues qui pourraient provoquer un trébuchement.

Comment nettoyer l'intérieur de l'armoire ?

Débranchez l'appareil, retirez les articles, lavez l'intérieur avec de l'eau tiède et du savon doux en frottant dans le sens du grain. Essuyez tout résidu de savon.

Que faire si la porte ne ferme pas correctement ?

Vérifiez que l'appareil est de niveau, que le joint est propre et que les étagères sont bien positionnées. Ajustez les pieds si nécessaire.

L'appareil est-il économe en énergie ?

Oui, pour économiser l'énergie, laissez un espace autour des murs et du ventilateur lors du chargement, et fermez la porte rapidement après avoir ajouté ou retiré des articles.

Que faire en cas d'absence prolongée ?

Videz l'appareil, débranchez-le, nettoyez et séchez soigneusement l'intérieur, puis laissez la porte légèrement ouverte (avec un blocage) pour éviter les odeurs et la moisissure.

MODE D'EMPLOI PHC51G Summit

pour couvertures et serviettes

Models / Modèles

PHC51G

PHC61G

PHC115G

PHC101G

INSTRUCTION MANUAL

MODE D'EMPLOI

Write Model & Serial Numbers here: Écrivez les numéros de modèle et de série ici:

FELIX STORCH, INC.

An ISO 9001:2008

registered company

770 Garrison Avenue

Bronx, New York 10474

www.summitappliance.com

Table of Contents

Important Safeguards 2 - 3

Location of Parts 3

Installation 4 - 5

Mesures de sécurité importantes ..... 13 – 14

Emplacement de pièces 14

Installation 15 - 16

Avant d'utiliser l'armoire chauffante .... 15

Installation de votre appareil .... 15 - 16

Fonctionnement 17 - 18

Chargement de l'armoire chauffante ..... 17

Mise sous tension de l'armoire chauffante.... 17 - 18

Mise hors tension 18

Réduire la température du point de consigne .... 18

Nettoyage du filtre 18

Nettoyage et entretien 19 - 20

Nettoyage 19

Temps d'arrêt prolongé 19

Déplacement de votre appareil 19

Conseils pour économiser l'énergie ..... 19

Entretien préventif....20

Dépannage 21

Schéma de câblage 22

Garantie limitée 23

Mesures de sécurité importantes

Votre sécurité et celle des autres est très importante pour nous. Nous avons fourni plusieurs messages de sécurité importants dans ce manuel. Lisez tous les messages de sécurité et respectez-les toujours lorsque vous utilisez cet appareil. Des blessures graves ou même la mort peuvent survenir si vous ne suivez pas ces instructions.

ATTENTION! Pour réduire le risque d'incendie, de choc électrique ou de blessure lors de l'utilisation de cet appareil, suivez ces précautions fondamentales:

• Utilisez deux ou plus de personnes pour déplacer et installer cet appareil.
• Branchez sur une prise de terre de sortie à 3 broches.
• Ne pas retirez la broche de terre, ni utilisez un adaptateur 3/2.
• Cet appareil est conçu pour montage libre seulement. Il ne doit pas être encastré.
• Faites attention à ne pas brancher dans les prises contrôlées par des interrupteurs muraux.
• Coupez l'alimentation avant l'entretien.
• Après le service, remplacez toutes les pièces et panneaux avant le fonctionnement.
• Ne pas entreposez ni utilisez d'essence ou d'autres produits inflammables dans la zone de ceci ou de tout autre appareil, comme les émanations peuvent provoquer un risque d'incendie ou d'explosion.
• Utilisez des nettoyants non inflammables.
• Ne débranchez jamais votre appareil en tirant sur le cordon d'alimentation. Toujours saisissez fermement la fiche et la sortir de la prise.
• Veillez à ne pas écraser ou endommager le cordon lorsque vous déplacez l'appareil.
• Ne pas pincez, nouez ou pliez le cordon d'alimentation de toute autre manière.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes qualifiées de la même façon afin d'éviter un danger.
• Débranchez l'appareil avant d'effectuer les réparations ou le nettoyage.
• Pour éviter les blessures ou les dommages, les réparations ou les réglages ne doivent être effectués que par un technicien qualifié. En particulier, ne pas essayez d'enlever le panneau de commande car cela pourrait entraîner un choc électrique.
• Cet appareil n'est pas destiné à une température supérieure à 150°F (66°C). Ne pas élevez la température de consigne dans le but d'augmenter la vitesse de chauffage. Permettre à 30 minutes à une heure afin que le contenu de l'armoire atteigne la température désirée.

- Soyez conscient du fait que la température du contenu de l'armoire chauffante peut être supérieure à la température affichée. Toujours vérifier la température de couvertures chauffantes et les serviettes avant d'utiliser.

DANGER!

Les anciens appareils peuvent représenter un danger d'étouffement pour les enfants.

• Enlevez la porte de votre ancien appareil.
• Laissez les étagères ou des paniers en place.

- Conservez ces instructions -

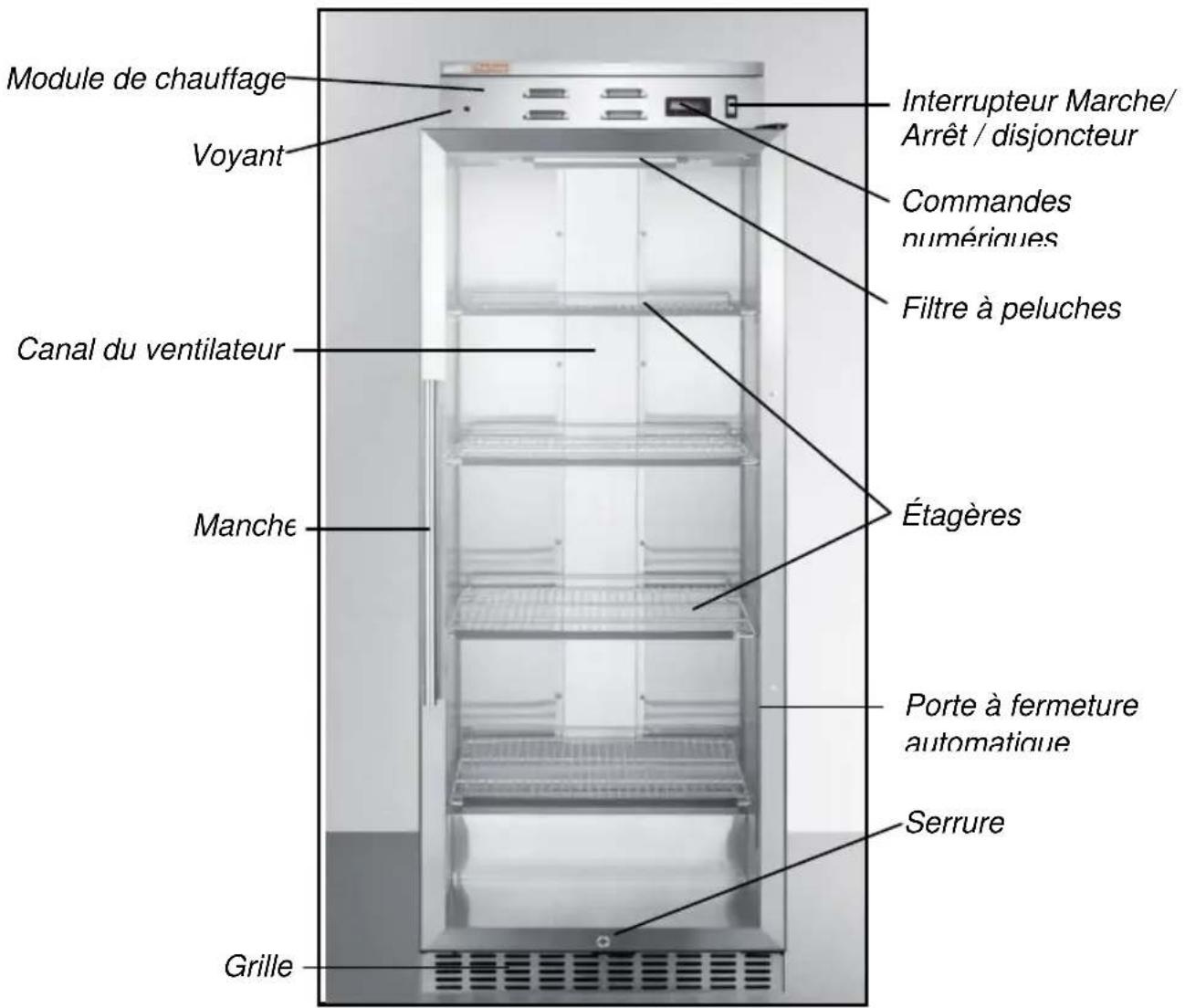

Emplacement de pièces

Module de chauffage Voyant Canal du ventilateur Manche Grille Interrupteur Marche/Arrêt / disjoncteur Commandesnumériques Filtre à peluches Étagères Porte à fermetureautomatique Serrure

REMARQUE: Le modèle PHC115G est illustré ici à titre d'exemple.

Installation

Avant d'utiliser l'armoire chauffante

• Retirez le emballage extérieur et intérieur.
• Assurez-vous que les étagères sont installées et que les bandes de papier collant qui les maintiennent en place ont été enlevées.
• Nivelez l'appareil avec les pieds réglables fournis.
• Le disjoncteur sur le panneau de commande doit être en position OFF.
• Nettoyez les surfaces intérieures avec de l'eau tiède à l'aide d'un chiffon doux. Toute odeur de plastique que vous remarquerez lorsque vous ouvrez les portes se dissipe une fois l'appareil est en fonctionnement.

Installation de votre appareil

• Cet appareil est conçu pour être autonome et ne doit pas être encastré.
• Placez votre appareil sur un sol qui est assez fort pour le soutenir quand il est complètement chargé. Assurez-vous que l'appareil est de niveau. (Nivelez votre armoire chauffante en réglant les pieds à l'avant.)
• Laissez au moins 2 pouces d'espace entre l'arrière de l'appareil et le mur à l'arrière, ce qui permet une circulation d'air adéquate.
• Branchez l'appareil dans une source d'électricité de 120V AC \~ 60Hz. Le fusible ou le disjoncteur doit être nominale de 15 ampères.
• L'appareil est conçu pour être utilisé dans un environnement stable, où la température ambiante idéale est 72°F ou moins. Températures ambiantes extrêmement chaudes ou froides peuvent entraîner l'appareil à fonctionner mal.
• Évitez de placer l'armoire chauffante dans les zones humides.
• Cet appareil est équipé d'une fiche à trois broches et est mise à la terre à éliminer les risques électriques. Afin de le rendre plus efficace, l'appareil doit être branché dans une prise mise à la terre.
• Un cordon d'alimentation court (ou un cordon d'alimentation court et détachable) est fourni pour réduire les risques d'enchevêtrement ou de trébuchement sur un cordon plus long.
• Les rallonges (ou un cordon d'alimentation plus long et détachable) sont disponibles et peuvent être utilisées avec prudence dans leur utilisation.
• Si une rallonge (ou un cordon d'alimentation long et détachable) est utilisée:

La puissance électrique indiquée sur le cordon d'alimentation détachable ou sur la rallonge doit être au moins aussi élevée que la puissance électrique de l'appareil;

Si l'appareil est de type mis à la terre, la rallonge devrait aussi être d'un type mis à la terre à 3 fils; et

Le cordon soit placé de sorte qu'il ne pende pas du comptoir ou de la table où l'on peut trébucher, ou il peut accrocher ou peut être accidentellement tiré (surtout par les enfants).

Fonctionnement

REMARQUE: Cet appareil est conçu pour chauffer serviettes et couvertures à une température ne dépassant pas 150°F. Le processus de chauffage du contenu à partir d'une température ambiante de 72°F jusqu'à 150°F prend habituellement 30 minutes, en fonction de la quantité de contenu. Lorsque vous chargez les articles dans l'armoire pour le chauffage, assurez-vous qu'il ya un minimum de 1 pouce d'espace entre les objets et les murs et le ventilateur pour permettre une bonne circulation de l'air.

Chargement de l'armoire chauffante

Placez les articles à réchauffement dans l'armoire et fermez la porte. Les articles peuvent être empilés, mais assurez-vous qu'un espace suffisant soit laissé pour la circulation de l'air, comme indiqué ci-dessus. Assurez-vous que la porte est bien fermée.

Mise sous tension de l'armoire chauffante

Mettez le disjoncteur du panneau de commande à la position RESET. Ce qui suit se produit:

• Le régulateur de température s'allume et affiche la température de l'armoire chauffante.
  • Le moteur du ventilateur démarre.
• L'élément chauffant se met en marche comme indiqué par le voyant rouge sur le contrôleur. Il se met en marche et s'éteint avec l'élément chauffant.
• La température commence à monter.
• La température augmentera progressivement au réglage d'usine de 150°F (sur la base d'une température ambiante d'environ 72°C).

L'affichage LED sur le panneau de commande affiche normalement la température de l'armoire.

Lorsque l'armoire atteint 150°F, l'élément chauffant s'éteint (le voyant rouge s'éteint), puis se rallume lorsque la température de l'armoire tombe à 145°F.

Cette condition se poursuivra jusqu'à ce que l'appareil est mis hors tension intentionnellement ou:

• Le moteur du ventilateur tombe en panne, dans ce cas, l'interrupteur de sécurité coupe l'élément de chauffage et le voyant rouge s'éteint. Un électricien doit être appelé pour le service.
• Quelque facteur interne ou externe entraîne le courant à dépasser 15 ampères, auquel cas le disjoncteur s'éteint.

Lorsqu'il fonctionne correctement, l'armoire chauffante maintiendra les températures à portée de deux à quatre degrés de son point de consigne.

Mise hors tension de l'armoire chauffante

Pour éteindre l'appareil, mettez le disjoncteur sur le panneau de commande sur OFF.

Réduire la température du point de consigne

La température de fonctionnement est réglé en usine à 150°F, mais vous pouvez réduire ce «Set Point» (point de consigne) en suivant cette procédure:

1. Mettez le courant en changeant le disjoncteur du panneau de commande sur RESET.
2. Appuyez et relâchez le bouton SET.
3. Appuyez sur la flèche HAUT ou BAS du panneau de commande pour atteindre la température souhaitée (point de consigne).
4. Appuyez de nouveau sur SET pour terminer le processus.

Nettoyage du filtre

Pour vous assurer que votre armoire de réchauffement fonctionne correctement, nettoyage régulier du filtre à peluches est nécessaire. Il suffit d'enlever le filtre à peluches de l'unité et le laver à l'eau savonneuse. Rincer complètement avec de l'eau propre. Laisser sécher le filtre avant de le replacer dans l'appareil.

Nettoyage et entretien

Nettoyage

Débranchez l'appareil et retirez tous les contenus. Lavez le revêtement intérieur avec une solution d'eau tiède et de savon doux, en frottant avec le grain. Essuyez tous les résidus de savon lorsque vous avez terminé. Ne pas utiliser de détergents, de poudre à récurer, nettoyants en aérosol ou similaire sur le revêtement, que ceux-ci peuvent causer des odeurs dans l'armoire.

Lavez les étagères dans une solution de détergent doux et séchez avec un chiffon doux.

Essuyez la surface extérieure avec un chiffon doux imbibé d'eau savonneuse, puis séchez avec un chiffon doux.

Utilisez uniquement de l'eau tiède savonneuse pour nettoyer le joint de la porte.

Ne jamais utilisez d'acides, de diluants chimiques, de l'essence, du benzène ou similaires pour nettoyer une partie quelconque de l'appareil. L'eau bouillante et le benzène peut se déformer ou d'endommager les pièces en plastique.

Temps d'arrêt prolongé

Si l'appareil ne sera pas utilisé pendant plusieurs mois, videz-le et débranchez le cordon d'alimentation. Nettoyez et séchez soigneusement l'intérieur. Pour éviter les odeurs et les moisissures, laissez la porte légèrement ouverte, avec blocage si nécessaire pour la maintenir ouverte.

Déplacement de votre appareil

1. Enlevez ou scotchez solidement toutes les pièces amovibles à l'intérieur de l'armoire chauffante.
2. Scotchez la porte fermée.
3. Assurez-vous que l'appareil est maintenu en position verticale pendant le transport. Protégez également l'extérieur de l'appareil avec une couverture ou un objet similaire.

Conseils pour économiser l'énergie

• Pour assurer une circulation d'air adéquate, laissez un espace autour des murs et le ventilateur lorsque vous chargez l'armoire.
• Ajoutez ou enlevez autant d'articles que nécessaire à la fois, et fermez la porte dès que possible.

Entretien préventif

Deux fois par an, placez un thermomètre à proximité de l'entrée du ventilateur de l'armoire afin de vérifier l'exactitude du réglage de température. La température réelle doit être de plus ou moins 3 degrés Fahrenheit de la température de consigne.

Dépannage

Vous pouvez facilement résoudre nombreux problèmes communs avec votre appareil, vous épargnant le coût d'un appel de service possible. Essayez les suggestions ci-dessous pour voir si vous pouvez résoudre le problème avant d'appeler un technicien de service.

Guide de dépannage

Problème	Cause possible
L'appareil ne chauffent pas.	Pas branché; l'alimentation est coupée.Le disjoncteur s'est déclenché ou un fusible a sauté.La porte n'est pas fermée.
Appareil est allumé, mais n'atteint pas la température de consigne.	Laissez plusieurs heures de temps de fonctionnement pour que l'unité vienne à la température.Écoutez déterminer si le ventilateur est en marche.Sinon, appelez le service.
La porte ne se ferme pas correctement.	L'appareil n'est pas de niveau.Le joint est sale.Les étagères sont hors de position.

Si votre appareil présente des symptômes autres que ceux décrits ci-dessus, ou si vous avez vérifié tous les éléments énumérés comme étant la cause et le problème persiste, puis appelez le service clientèle au SUMMIT PureTherm:

1-800-932-4267

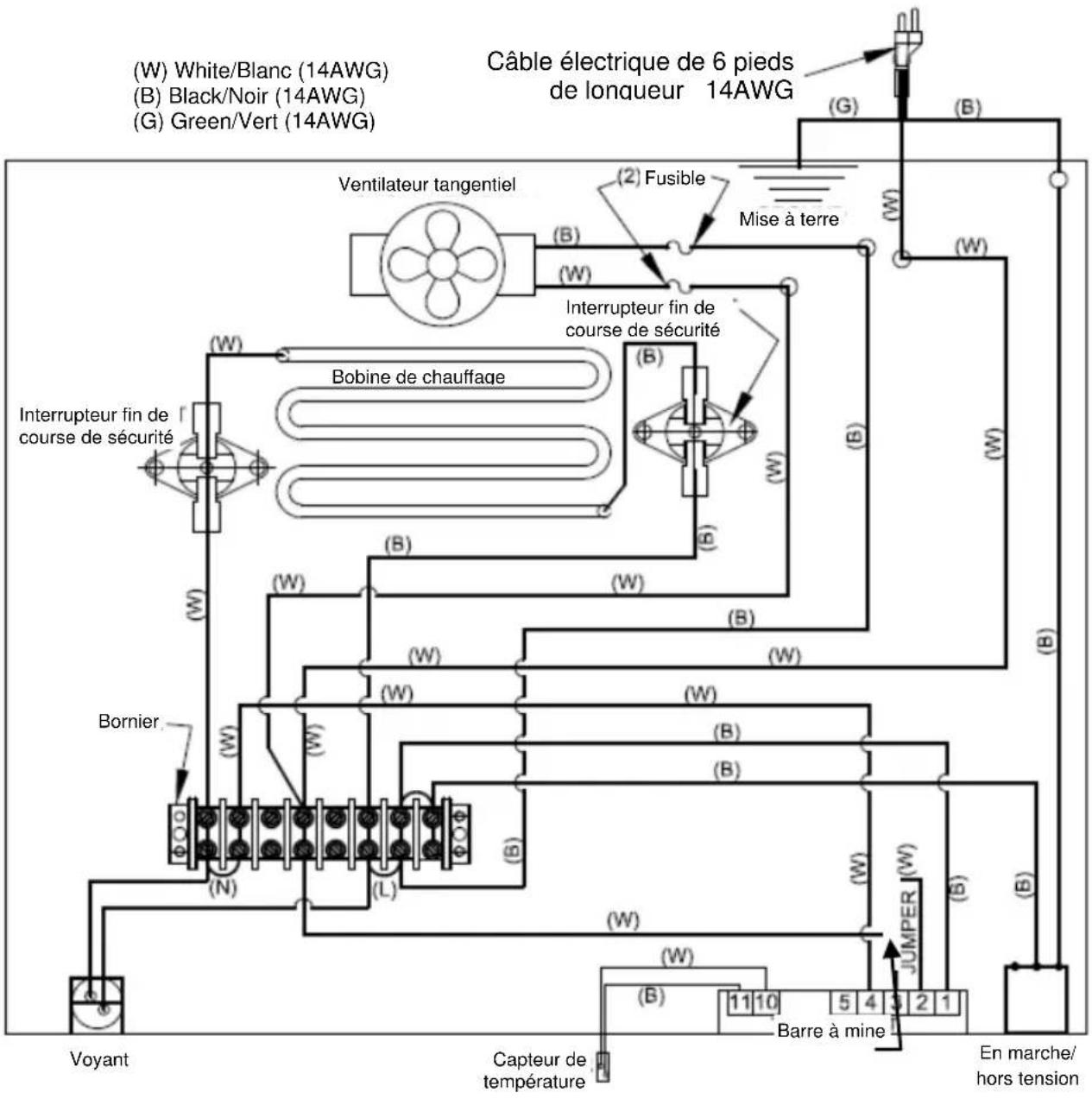

Schéma de câblage

Révisé 16 juin 2014

Garantie limitée

UN AN DE GARANTIE LIMITÉE

Dans les 48 États américains contigus, pendant un an à partir de la date d'achat, lorsque cet appareil est utilisé et entretenu conformément aux instructions jointes à, ou fournies avec le produit. Le garant paiera pour les pièces spécifiées en usine et pour la main-d'œuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une compagnie de service désignée. En dehors des 48 États, toutes les pièces sont garanties pendant un an pour les défauts de fabrication. Les pièces en plastique, étagères et armoires sont garanties être fabriqués conformément aux normes acceptées dans le commerce et ne sont pas couvertes contre les dommages ou le bris pendant la manipulation.

LE GARANT NE SERA PAS TENU DE PAYER POUR CES POINTS :

1. Les appels de service pour rectifier l'installation de votre appareil, pour vous indiquer comment utiliser votre appareil, remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie.
2. Les appels de service pour réparer ou remplacer des ampoules ou des étagères cassées. Les pièces à usure (telles que des filtres) sont exclues de la couverture de la garantie.
3. Les dommages résultant d'un accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, mauvaise installation, une installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par le garant.
4. Les pièces de rechange ou les frais de réparation pour les appareils utilisés hors des États-Unis.
5. Les réparations aux pièces ou systèmes résultant de modifications non autorisées apportées à l'appareil.
6. Le retrait et la réinstallation de votre appareil s'il est installé dans un endroit inaccessible ou n'est pas installé conformément aux instructions d'installation.

EXCLUSION DE GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET UNIQUE RECOURS DU CLIENT EN VERTU DE CETTE GARANTIE LIMITÉE EST LA RÉPARATION DU PRODUIT TEL QUE PRÉCÉDEMMENT DÉCRIT. GARANTIE IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN. LE GARANT NE SERA PAS RESPONSABLE DES DOMMAGES DIRECTS OU INDIRECTS. CERTAINS ÉTATS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, OU LA LIMITATION DE LA DURÉE DES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER À VOUS. CETTE GARANTIE VOUS DONNE DES DROITS SPÉCIFIQUES ET VOUS POUVEZ AUSSI AVOIR D'AUTRES DROITS POUVANT VARIER D'UN ÉTAT À L'AUTRE.

ATTENTION! Ce produit peut contenir des produits chimiques reconnus par l'État de la Californie pour causer le cancer ou des défauts de naissance et d'autres dangers pour la reproduction. Pour plus d'informations, visitez le site: www.summitappliance.com/prop65

Produits chimiques reconnus par le fabricant qui sont présents dans ce produit en concentrations supérieures aux limites permises: AUCUNS.

FELIX STORCH, INC.

770 Garrison Avenue

Bronx, NY 10474

Phone: [phone]

Fax: [phone]

www.summitappliance.com

Pour les pièces et la commande des accessoires, le dépannage et des conseils de service, visitez le site :
