SAM612T - Recepteur Ecler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mélangeur analogique d'installation (récepteur)
Marque	Ecler
Modèle	SAM612T
Nombre de voies d'entrée	6 (MIC/LIGNE)
Types d'entrée	MIC (symétrique, basse impédance 200-600 Ω), LINE stéréo (CD, DAT, MP3, DVD), entrée MIX IN supplémentaire
Alimentation fantôme	+18 V, activable individuellement par cavalier interne (désactivée par défaut)
Fonction Talkover	Oui, sur entrée 1 avec sélecteur interne de temps de remontée
Égalisation	3 bandes (Bass 100 Hz, Mid 2 kHz, Treble 10 kHz) ±15 dB, réglage par tournevis
Sorties principales	2 sorties symétriques sur réglettes vissables + 2 sorties asymétriques RCA
Sortie enregistrement	RCA, niveau nominal 0 dBV sous 10 kΩ
Affichage	VU-mètre à LED (niveau mix principal)
Indicateurs lumineux	MUTE, ON
Format rack	19 pouces, 1U de hauteur
Alimentation	Externe 100-240 V AC, 50-60 Hz
Fusible	0,5 A temporisé (remplacement par technicien qualifié)
Consommation	Faible (dissipation thermique réduite, sans ventilation)
Entrée de commande à distance	MUTE par contact sec (NO) pour alarme ou sécurité
Matériau du boîtier	Métal (type rack standard)
Entretien	Nettoyage avec un chiffon sec ; ne pas utiliser de solvants ni de produits abrasifs
Consignes de sécurité	Lire le manuel ; ne pas exposer à l'eau ; débrancher en cas d'orage ; maintenance par service agréé

FOIRE AUX QUESTIONS - SAM612T Ecler

Comment brancher un microphone sur le SAM612T ?

Branchez le microphone sur l'une des entrées MIC (voies 1 à 6) à l'aide des réglettes vissables en face arrière ou sur la prise jack de la voie 1 en face avant. Utilisez un microphone basse impédance (200-600 Ω) et un câble symétrique. Si vous utilisez un micro à condensateur, activez l'alimentation fantôme +18 V via le cavalier interne correspondant. Pour la voie 1, l'entrée jack est en parallèle avec la réglette.

Comment activer la fonction Talkover ?

La fonction Talkover s'active en appuyant sur le commutateur TK (2) en face avant. Lorsqu'un signal est présent sur l'entrée 1, le niveau des autres voies est atténué, permettant à la parole de prédominer. Vous pouvez régler le temps de remontée du niveau via un sélecteur interne (voir manuel).

Comment régler l'égalisation ?

L'égalisation se fait par les potentiomètres BASS (4), MID (5) et TREBLE (6) pour chaque voie. Ces contrôles sont accessibles avec un tournevis et offrent une plage de ±15 dB avec des fréquences centrales de 100 Hz, 2 kHz et 10 kHz. Tournez dans le sens horaire pour augmenter, antihoraire pour atténuer.

Puis-je brancher une platine vinyle (tourne-disque) ?

Non, le SAM612T ne possède pas de préampli RIAA pour les platines vinyle. Vous ne devez pas brancher directement une platine. Utilisez un préampli externe ou un autre appareil compatible avant de brancher sur les entrées LINE.

Comment connecter un enregistreur ou un système externe ?

Utilisez la sortie REC (16) située sur la face arrière (connecteur RCA) pour envoyer le signal de mixage vers un enregistreur. Le niveau nominal est de 0 dBV sous 10 kΩ. Vous pouvez également utiliser les sorties principales OUTPUT L/R pour un amplificateur ou une régie.

Que faire en cas de bourdonnement ou de bruit de fond ?

Vérifiez les boucles de masse : assurez-vous que les masses des différents appareils ne sont pas interconnectées par plusieurs chemins. Utilisez des câbles symétriques et ne reliez pas les blindages entre eux. Réglez les niveaux : privilégiez un niveau de voie élevé et un niveau master modéré pour un meilleur rapport signal/bruit. Éloignez le mélangeur des sources d'interférences (variateur, moteur).

Comment utiliser l'entrée de commande MUTE ?

L'entrée MUTE (20) se trouve sur des borniers vissables. Elle est activée par la fermeture d'un contact normalement ouvert (NO), par exemple un système d'alarme incendie. Lorsque le contact se ferme, le signal de mixage est coupé. Pour une utilisation normale, laissez le contact ouvert.

Puis-je ajouter plus de 6 entrées ?

Oui, vous pouvez connecter un second SAM612T ou un autre mélangeur via l'entrée MIX IN (15) située en face arrière. Cela ajoute un bus de mixage supplémentaire et augmente le nombre de voies disponibles.

Comment remplacer le fusible ?

Le fusible se trouve dans le porte-fusible (22) à côté de la prise secteur. Utilisez un fusible temporisé de 0,5 A identique. Débranchez l'appareil avant toute intervention. Si le fusible fond à nouveau, contactez le service technique. Le remplacement doit être effectué par un technicien qualifié.

Comment monter le SAM612T en rack ?

Le SAM612T est conçu pour un rack standard 19 pouces avec une hauteur de 1U. Fixez les équerres de rack fournies sur les côtés de l'appareil, puis glissez-le dans le rack et vissez-le. Veillez à laisser un espace suffisant pour la ventilation, bien que l'appareil n'ait pas de ventilateur. Évitez les environnements poussiéreux ou très humides.

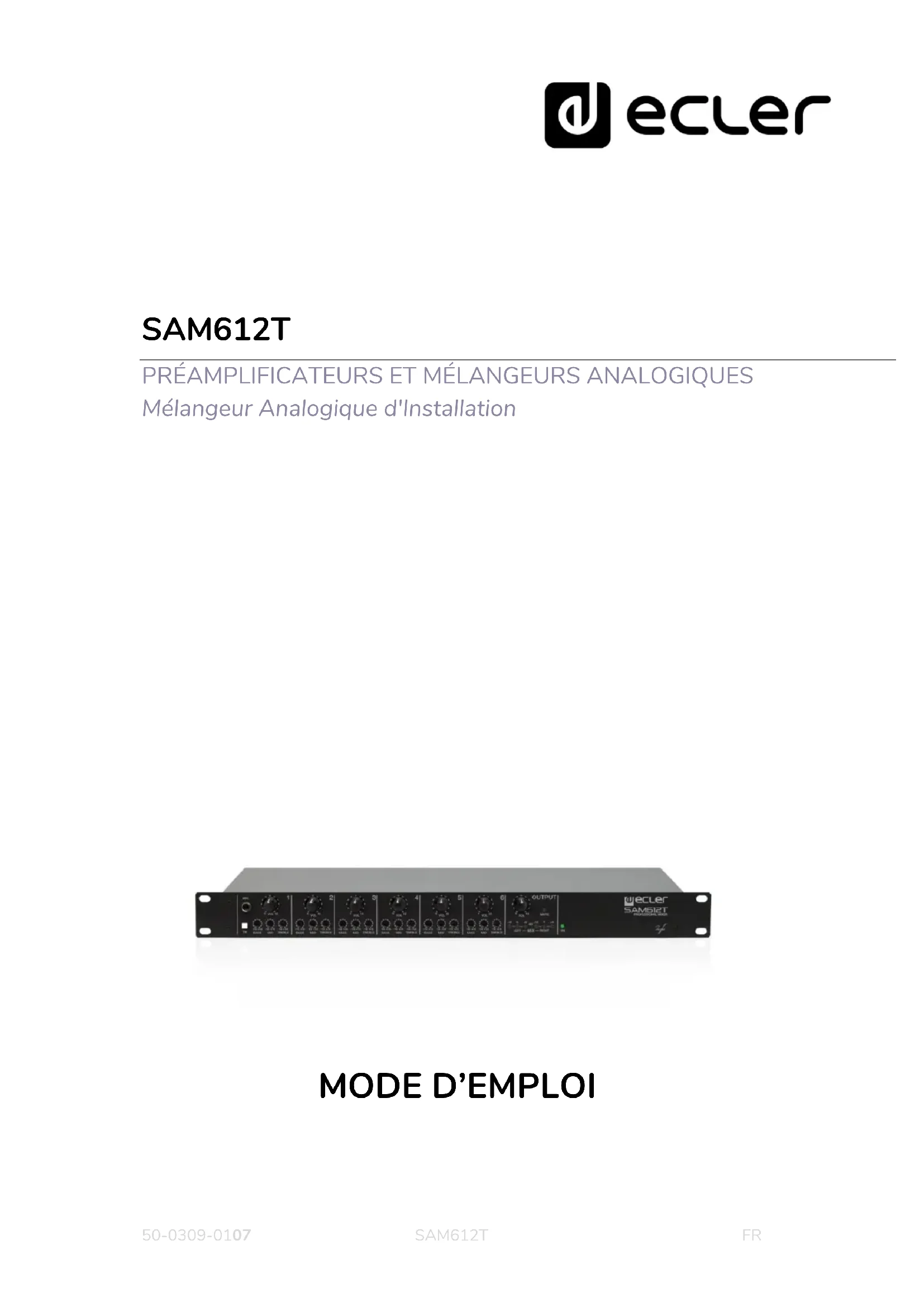

MODE D'EMPLOI SAM612T Ecler

PRÉAMPLIFICATEURS ET MÉLANGEURS ANALOGIQUES Mélangeur Analogique d'Installation

WECUER SAM52T OUTPUT

MODE D'EMPLOI

SOMMARIE

1. REMARQUE IMPORTANTE ....3
2. CONSIGNES DE SÉCURITÉ IMPORTANTES......4
3. NOTE IMPORTANTE ....5
4. INTRODUCTION 5

4.1. Caractéristiques Principales.... 5

1. INSTALLATION....6
2. ENTRÉES....6
3. SORTIES 8
4. MISE EN MARCHE ET UTILISATION. FONCTIONNEMENT....9
5. ÉGALISATION....9
6. VU-METRE 9
7. BOUCLES DE MASSE, BRUIT DE FOND....9
8. ENTRETIEN....10
9. SCHÉMAS ....11

13.1. Description des Faces .... 11
13.2. Position Équerres....12
13.3. Schéma de Configuration....12
13.4. Diagramme de Blocs....13

1. CARACTÉRISTIQUES TECHNIQUES ......14

1. REMARQUE IMPORTANTE

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: SHOCK HAZARD - DO NOT OPEN

AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.

AVERTISSEMENT (le cas échéant): Les bornes marquées du symbole " ____" peuvent avoir une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne instruite ou l'utilisation de câbles ou de câbles prêts à l'emploi.

AVERTISSEMENT: afin d'éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou l'humidité

AVERTISSEMENT: Les appareils de construction de type I doivent être raccordés à l'aide d'une prise avec protection de terre.

2. CONSIGNES DE SÉCURITÉ IMPORTANTES

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Prenez en compte tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil près de l'eau.

6. Nettoyez-le uniquement à l'aide d'un chiffon sec.

7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les instructions du fabricant.

8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.

9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.

10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires recommandés par le fabricant.

12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.

13. Pour toute réparation, veuillez contacter un service technique qualifié. Une réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.

14. Déconnexion du secteur: appuyer sur l'interrupteur POWER désactive les fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.

15. Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.

16. Une partie de l'étiquetage du produit se trouve à la base du produit..

17. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures, et aucun élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.

AVERTISSEMENT: Ce produit ne doit en aucun cas être mis au rebut en tant que déchet urbain non sélectionné. Allez au centre de traitement des déchets électriques et électroniques le plus proche.

NEEC AUDIO BARCELONA, S.L décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.

3. NOTE IMPORTANTE

Merci d'avoir choisi notre Mélangeur Analogique d'Installation SAM612T.

Il est TRÈS IMPORTANT de lire attentivement ce mode d'emploi et d'en comprendre parfaitement le contenu avant d'effectuer toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement.

Pour garantir le bon fonctionnement de cet appareil, nous recommandons que sa maintenance soit assurée par nos services techniques agréés.

Tous les produits ECLER bénéficient de garantie, veuillez-vous référer sur www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions.

4. INTRODUCTION

Le SAM612T est un mélangeur professionnel simple d'emploi pour les applications de sonorisation.

4.1. Caractéristiques Principales

• 6 voies d'entrée MICRO/LIGNE ( ± 15dB gain).
• Niveau de sensibilité de microphone réglable en face arrière.
• Alimentation fantôme CC de +18 V disponible sur toutes les entrées "MIC".
• Entrée directe pour micro en face avant, voie 1.
• Comprend un Talkover assigné à l'entrée 1, avec sélecteur interne de temps de remontée du niveau.
• Contrôle de tonalité à trois bandes sur chaque voie, accessible par tournevis.
  • VU-mètre pour le signal de mixage.
• Commande de niveau de sortie principale.
• Sortie pour l'enregistrement.
• Entrée "MIX" pour la connexion d'un autre mélangeur ou équipement.
• Sélecteur mono/stéréo.

5. INSTALLATION

Le SAM612T est un mélangeur spécialement conçu pour être installé en rack standard de 19", occupant une unité de hauteur. Il a été conçu pour pouvoir être utilisé par des personnes ayant des connaissances techniques limitées, c'est pourquoi les réglages de tonalité ne sont accessibles qu'au moyen d'un tournevis, tandis que les réglages de niveau des entrées et des sorties disposent de commandes rotatives classiques, facilement accessibles.

La basse consommation et la dissipation thermique du SAM612T lui évitent d'avoir recours à une ventilation. Toutefois, évitez de l'installer dans des atmosphères poussiéreuses et/ou règnent une température et une humidité extrêmes.

Le mélangeur doit être tenu à distance des sources de bruits et d'interférences (variateurs de tension, moteurs, etc....) ainsi que des câbles du réseau électrique.

Le SAM612T est alimenté en courant alternatif par son alimentation externe: 100-240 VAC et 50-60 Hz. Cette alimentation externe est dotée de plusieurs connecteurs interchangeables: américain, européen, britannique et chinois.

Pour se protéger d'éventuelles surtensions, le SAM612T est équipé d'un fusible d'alimentation temporisé (21) de 0,5 A. Si celui-ci venait à fondre, il faudrait déconnecter l'appareil et le substituer par un autre de même caractéristiques En cas de fontes successives de fusible, veuillez prendre contact avec notre service technique. NE JAMAIS LE REMPLACER PAR UN FUSIBLE DE VALEUR SUPÉRIEURE.

PRÉCAUTION : Le changement de fusibles doit être effectué par des techniciens qualifiés.

6. ENTRÉES

Le SAM612T accepte deux types d'entrée sur chacune de ses voies (MIC (micro), LINE (ligne) stéréo), sélectionnables au moyen d'un commutateur situé en face arrière.

Signal de niveau microphone (11) : les 6 voies de mixage disposent d'une connexion de type réglette vissable et sont prévues pour un niveau d'entrée nominal de -50 dBV (3,16 mV) à -20 dBV (0,1 mV), ± 15dB gain réglable en face arrière (14).

Il existe aussi une entrée microphone de type jack sur la face avant (1), branchée en parallèle sur celle de la même voie en face arrière.

La connexion des microphones est indiquée dans le schéma suivant :

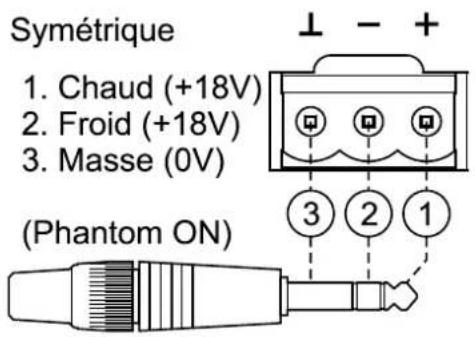

Symétrique 1. Chaud (+18V) 2. Froid (+18V) 3. Masse (0V) (Phantom ON) ⊥ - + 3 2 1

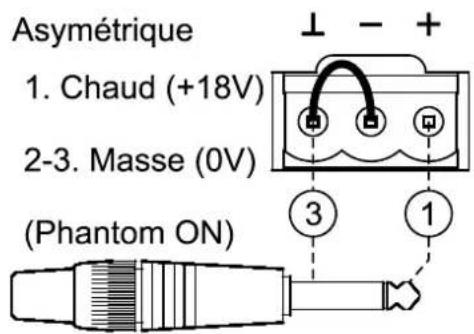

Asymétrique 1. Chaud (+18V) 2-3. Masse (0V) (Phantom ON) ⊥ - + ③ ①

Remarque : Les micros devront être de basse impédance (de 200 à 600Ω) et mono.

Le SAM612T dispose d'une alimentation fantôme pour microphones à condensateur, activable individuellement (pour chaque microphone) au moyen de cavaliers internes. Voir schéma. L'alimentation fantôme est désactivée par défaut (réglage d'usine).

La fonction Talkover entre en service quand la présence d'un signal est détectée en entrée 1, atténuant alors les autres entrées de l'unité. Elle s'active/se désactive au moyen du commutateur "TK" (2) situé en face avant.

En raison des importantes différences de niveau entre des sources LINE et CD usuelles, le SAM612T propose des entrées spécifiques (± 15dB gain) pour chaque source. Les lecteurs CD, DAT, MP3 et DVD audio doivent être raccordés à l'entrée "LINE".

AVERTISSEMENT: Vous ne pouvez PAS BRANCHER directement des platines tourne-disques à cet appareil, puisqu'aucune entrée du SAM612T ne dispose de préampli RIAA.

De plus, l'entrée MIX IN (16) dispose d'un accès direct au bus de mixage principal. C'est particulièrement utile pour raccorder un second SAM612T ou un autre mélangeur, augmentant ainsi le nombre de voies mixables et d'entrées.

7. SORTIES

Le SAM612T dispose de deux sorties principales, la seule différence entre les deux étant le type de connecteur : réglettes vissables (17, 18), symétrisées électroniquement, et connecteurs RCA (16), asymétriques.

Sa connexion se fait selon le schéma suivant :

Symétrique

1. Chaud
2. Froid
3. Masse

⊥ - + 3 2 1

Asymétrique

1. Chaud
   2-3. Masse

⊥ - + ③ ② ①

Pour utiliser la sortie en mode asymétrique, il faut court-circuiter les broches 2 et 3, comme indiqué dans le schéma précédent. Sinon, le signal de sortie n'aura pas le niveau ni la qualité adéquats.

Le niveau général de sortie du mélangeur (OUTPUT VOL (7)) doit être réglé de façon à ce que les indicateurs de saturation (CLIP) des amplificateurs du système ne s'allument pas de manière permanente, mais seulement au rythme des fréquences les plus graves au maximum.

Autres connexions en face arrière :

• Sortie pour l'enregistrement REC (16), de niveau nominal 0 dBV sous une charge de 10kΩ.
• Commutateur L+R (19) : réduit le signal des sorties en signal monophonique.
• Entrée de contrôle distant de coupure du son ("MUTE") (20) : entrée activée par la fermeture d'un contact externe, normalement ouvert (NO). Permet la connexion de systèmes d'alarme incendie ou d'autres dispositifs de sécurité qui doivent réduire le mélangeur au silence par activation de ce signal de commande.

8. MISE EN MARCHE ET UTILISATION. FONCTIONNEMENT

Cela se fait directement au moyen de l'interrupteur d'alimentation POWER (10). Bien que le bruit de mise sous tension du SAM612T soit minimal, il est fortement conseillé d'allumer tous les appareils raccordés dans l'ordre suivant : les sources sonores, les tables de mixage, l'égaliseur, les processeurs et enfin les amplificateurs de puissance. L'extinction des appareils doit se faire en ordre inverse.

9. ÉGALISATION

Les commandes de tonalité (4, 5, 6) offrent une plage de gain/atténuation de ±15 dB pour chacune des bandes, avec comme fréquences centrales d'action 100 Hz, 2 kHz et 10 kHz. Étant donnée la philosophie d'utilisation de l'appareil, le contrôle de tonalité a été conçu pour être réglé par tournevis, empêchant ainsi sa manipulation accidentelle durant l'utilisation normale.

10. VU-METRE

Le SAM612T possède un VU-mètre (9) qui affiche le niveau du signal présent dans le mixage principal.

11. BOUCLES DE MASSE, BRUIT DE FOND

S'assurer que toutes les sources de signal qui arrivent à la table de mixage ainsi que tous les appareils qui sont raccordés à sa sortie, n'ont pas les masses interconnectées, c'est à dire que la masse n'arrive pas par deux ou trois voies différentes; en effet, ceci peut provoquer des bruits qui altèrent le signal sonore.

À aucun moment les blindages des câbles qui doivent être connectés au châssis ne doivent être reliés entre eux. Vous éviterez ainsi la formation de boucles de masse.

Le mélangeur SAM612T a été conçu pour produire le plus faible bruit de fond possible. Indépendamment de sa conception électronique, le bruit de fond résultant dépendra directement de l'installation et de l'utilisation correctes de l'unité de mixage.

Ce n'est pas la même chose, par exemple, de mettre le Fader d'une voie à 2 et le Master à 10 que de mettre le Fader à 10 et le Master à 2.

1er cas: Fader à 2 et Master à 10. Le signal qui arrive à l'amplificateur de mélange, qui par principe a un bruit de fond propre, est faible, donc le rapport signal/bruit est bas (peu de signal). L'amplificateur de mélange amplifiant sans distinction l'ensemble, on aura à la sortie un niveau de bruit de fond très élevé.

2ème cas: Fader à 10 et Master à 2. Le Fader étant au maximum, le signal que reçoit l'amplificateur de sortie est élevé et le rapport signal/bruit sera automatiquement bien meilleur que dans le cas précédent.

12. ENTRETIEN

Il est interdit d'utiliser des substances dissolvantes ou abrasives pour nettoyer la face avant, celles-ci détériorant la sérigraphie. Nettoyer uniquement avec un chiffon humide. Attention! Jamais de l'eau ou tout autre liquide ne doit pénétrer par les orifices du panneau de commande.

13. SCHÉMAS

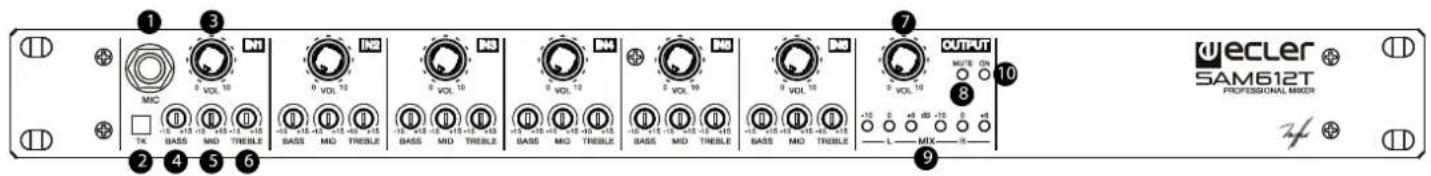

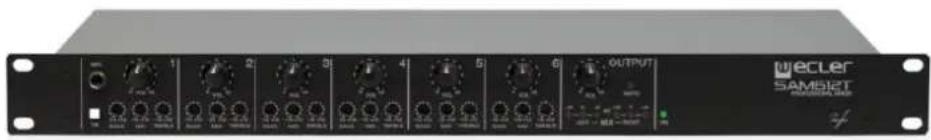

13.1. Description des Faces

1 Entrée micro, MIC
2 Mise en marche du talkover, TK
3 Contrôle de volume, VOL
4 Contrôle des graves, BASS
5 Contrôle des médiums, MID
6 Contrôle des aigus, TREBLE
7 Réglage de sortie, OUTPUT VOL
8 Indicateur lumineux, MUTE
9 Vu-mètre à leds, MIX
10 Indicateur lumineux, ON

11 Entrée micro, MIC
12 Réglage de la sensibilité de l'entrée micro, ADJ
13 Selecteur micro ligne
14 Entrée ligne, LINE
15 Entrée du mélange, MIX
16 Sortie d'enregistrement, REC
17 Commutateur mono-stéréo, L+R
18 Sortie programme principal, gauche, OUTPUT L
19 Sortie programme principal, droit, OUTPUT R
20 Borniers vissables de télécommande mute, MUTE
21 Prise secteur
22 Porte fusible
23 Commutateur principal mise en marche, POWER

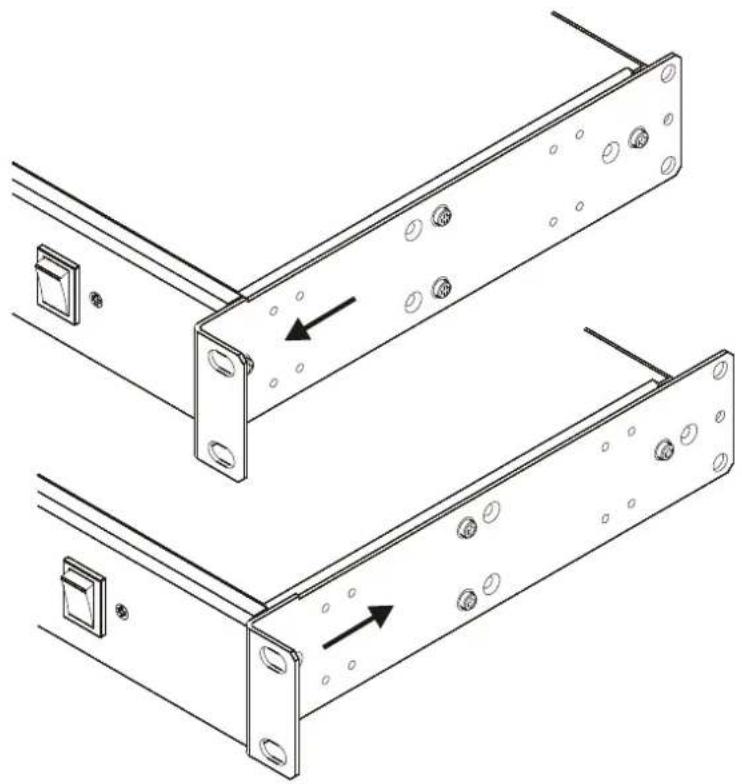

13.2. Position Équerres

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit.

Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests.
