MBC211T - Support écran plat Kanto - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat (double)
Marque	Kanto
Modèle	MBC211T
Capacité de charge maximale (par téléviseur)	27,2 kg (60 lb)
Nombre de téléviseurs supportés	2
Compatibilité VESA	Standard VESA (jusqu'à 400x400 mm)
Matériau principal	Acier
Inclinaison	-6° (inclinaison arrière)
Nivellement	Oui, via vis de réglage
Gestion des câbles	Oui, intégrée
Type d'installation	Sur montants bois, béton ou brique
Distance minimale au mur	Variable selon configuration
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas dépasser la charge maximale ; vérifier régulièrement la fixation
Pièces détachées	Vis, entretoises, chevilles fournies; disponibles sur demande
Garantie	5 ans (limitée à l'acheteur initial)
Contenu de l'emballage	Support mural, vis, entretoises, chevilles, clé Allen, notice d'installation

FOIRE AUX QUESTIONS - MBC211T Kanto

Comment choisir les bonnes vis pour mon téléviseur ?

Consultez le guide de sélection des vis fourni. Mesurez la profondeur des trous de montage à l'arrière du téléviseur. Utilisez les entretoises si nécessaire pour éviter que les vis ne pénètrent trop profondément. Reportez-vous à l'étape 1.1 de la notice pour choisir la bonne longueur de vis.

Puis-je installer ce support sur un mur en placoplâtre ?

Non, ce support doit être fixé sur des montants en bois, du béton ou de la brique. Il ne doit pas être monté sur des montants en acier ou des surfaces en parpaing. Si votre mur est en placoplâtre, vous devez localiser les montants derrière celui-ci à l'aide d'un détecteur.

Quel est le poids maximum supporté par téléviseur ?

Le poids maximum est de 27,2 kg (60 lb) par téléviseur. Ne dépassez jamais cette limite, car cela pourrait entraîner une instabilité et des blessures.

Ce support est-il compatible avec un téléviseur incurvé ?

Oui, des entretoises en plastique de différentes épaisseurs sont fournies pour s'adapter aux téléviseurs incurvés ou à ceux ayant des saillies à l'arrière. Consultez l'étape 1.2 pour choisir les bonnes entretoises.

Comment ajuster l'inclinaison du téléviseur ?

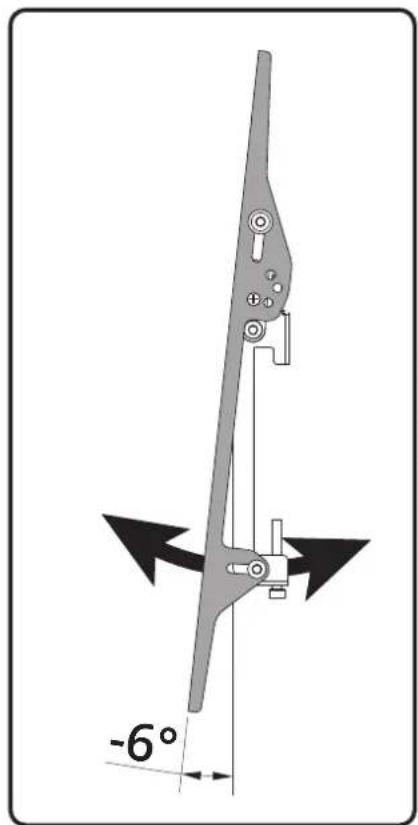

L'inclinaison arrière de -6° est réglable en modifiant la position des vis dans le support. Assurez-vous que le jeu de vis est en position 0 degré pour l'inclinaison optionnelle. Reportez-vous à l'étape 13 pour les détails.

Comment niveler le téléviseur après installation ?

Utilisez les vis de réglage situées sur le support pour niveler le téléviseur. Suivez l'étape 14 de la notice pour effectuer l'ajustement avec une clé de 5 mm.

Que faire si des pièces sont manquantes ?

Contactez Kanto directement par email ou téléphone. Fournissez le numéro de modèle et la preuve d'achat. Kanto vous enverra les pièces manquantes sous garantie. Ne pas utiliser de pièces non fournies.

Puis-je installer ce support sur un plafond en béton ?

Oui, il est possible de l'installer sur un plafond en béton. Assurez-vous que le béton a une épaisseur d'au moins 4 pouces et une densité minimale de 2000 psi. Utilisez les ancrages appropriés fournis. Consultez l'étape 6 pour les instructions spécifiques.

Comment gérer les câbles après installation ?

Le support est équipé d'un système de gestion des câbles intégré. Passez les câbles à travers les chemins prévus sur le rail et la plaque murale. Suivez l'étape 16 pour organiser les câbles proprement.

Quelle est la garantie de ce produit ?

Kanto offre une garantie limitée de 5 ans à l'acheteur initial. Elle couvre les défauts de matériel. Pour les réclamations, présentez la facture originale et contactez Kanto pour obtenir un numéro d'autorisation de retour. Les pièces de rechange ou le remplacement sont couverts pendant 90 jours supplémentaires.

MODE D'EMPLOI MBC211T Kanto

Merci d'avoir choisi Kanto

Lisez entièrement ces instructions avant le montage et l'installation. Si vous ne comprenez pas ces instructions, ou vous avez des doutes concernant la sécurité de l'installation, s'il vous plaît consulter un installateur qualifié. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 60 lb (27,2 kg) par téléviseur. Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instabilité et des blessures. La surface que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur des montants en acier ou des surfaces de parpaing. N'installez pas ce produit si vous n'êtes pas sûr du type de surface que vous avez ou de la charge qu'elle peut supporter. Il est conseillé de consulter un installateur qualifié avant d'installer ce produit.

Regarder la video d'installation en ligne à:

Stud Finder Détecteur de montant Detector de vigas

Concrete Ceiling

Plafond en béton

Techo de concreto

Hammer Marteau Martillo

Masonry Bit Forets de maçonnerie Broca para mamposteria

1. Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares
3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor
4. Remove Covers Retirez les couvercles Quite las cubiertas
5. Calculate Wall Plate Width Calculez la largeur de la plaque murale Calcule el ancho de la placa de pared
6. Assemble TV Plate Assemblez la plaque de téléviseur Monte la placa de televisor
7. Mount Plate Assembly Montez l'ensemble de plaque Monte el ensamblado de la placa
8. Install Covers Installez les couvercles Instale las cubiertas
9. Configure Tube Configurez le tube Configure el tubo
10. Hang Tube Suspendez le tube Tubo de colgar
11. Mount Rail Montez le rail Carril de montaje
12. Hang and Secure TVs Suspendez et sécurisez les téléviseurs Cuelgue y asegure los televisores
13. Finalize Adjustments Finalisez les ajustements Finalice los ajustes
14. Level TV Nivellez le téléviseur Nivelar el televisor
15. Manage Cables Gérez les câbles Organice los cables

IMPORTANT!: Veuillez lisez ce document avant de procèder à assembler.

1.1 A-G Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de choisir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.2 J-K Choisissez les entretoises

Des entretoises en plastique sont aussi fournies en 2 épaisseurs différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entretoises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entretoises.

Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez peut-être utiliser des vis plus longues.

3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVERTISSEMENT / PRECAUCIÓN

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

Assemblez la plaque de téléviseur Monte la placa de televisor

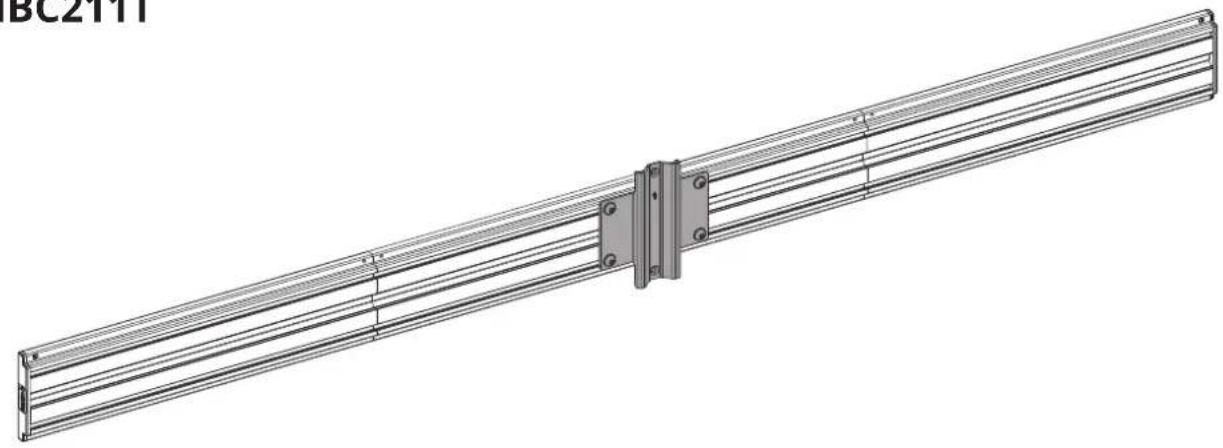

6. cont'd

6. cont'd

MBC211T

Assurez-vous que la surface choisie supportera les limites de charge décrites dans la mise en garde de la page deux. Serrez les tire-fonds (N) jusqu'à ce que la plaque soit bien à plat contre la surface. Ne serrez pas trop les tire-fonds (N). Chaque tire-fond doit être placé au milieu d'une solive, d'une poutre ou d'un chevron en bois.

Assurez-vous que la surface de béton ou de la brique est d'au moins 4" d'épaisseur. Assurez-vous que l'ancre est complètement ras avec la surface du béton, même s'il y a une autre couche de matériel, comme la cloison sèche. Si la cloison sèche est plus de 5/8" d'épaisseur, des tire-fonds personnalisés doivent être utilisés. La densité du béton doit être au moins à 2000 psi.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

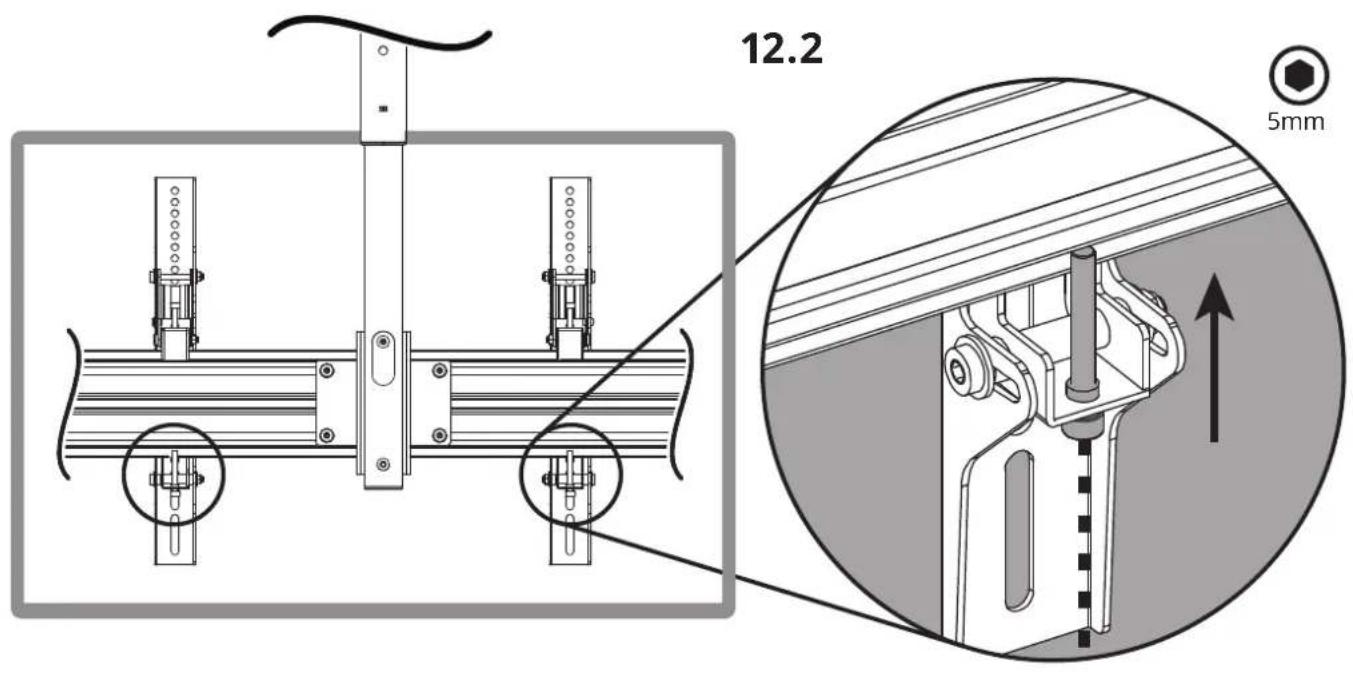

12. Hang and Secure TVs Suspendez et sécurisez les téléviseurs Cuelgue y asegure los televisores

13. Finalize Adjustments Finalisez les ajustements Finalice los ajustes

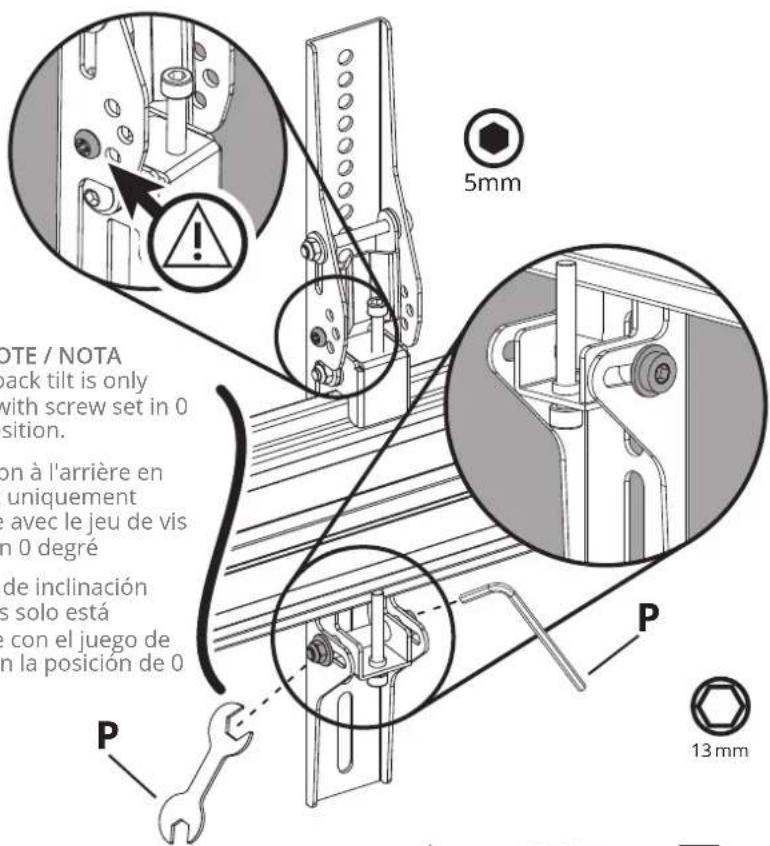

NOTE / NOTE / NOTA Optional back tilt is only available with screw set in 0 degree position.
L'inclinaison à l'arrière en option est uniquement disponible avec le jeu de vis en position 0 degré
La opción de inclinación hacia atras solo está disponible con el juego de tornillos en la posición de 0 grados.

14. Level TV Nivellez le téléviseur Nivelar el televisor

Garantie limitée à l'acheteur initial

Kanto Living Inc. (Kanto) garantit l'ensemble des produits qu'il fabrique contre tout défaut matériel pendant toute la période de garantie limitée de 5 ans.

En cas de panne du matériel résultant de tels défauts et si Kanto en est informé avant 5 ans suivant la date d'envoi avec présentation de la facture originale délivrée par un revendeur agréé, Kanto s'engage, à sa discrétion, à fournir des pièces de remplacement ou à substituer le matériel, à condition que le système mécanique ou électrique du matériel en question n'ait été soumis à aucune modification et aucun abus. Toute pièce de remplacement ou tout appareil de substitution sera garanti pendant 90 jours à partir de la date d'envoi vers l'acheteur d'origine.

Les clients seront chargés d'obtenir un numéro d'autorisation de renvoi et de payer les frais de retour du produit à un entrepôt de Kanto ou un centre agréé. Si le matériel est couvert en vertu de la garantie énoncée précédemment, Kanto s'engage à fournir des pièces de remplacement ou substituer le matériel et à assumer les frais d'envoi vers le client. Veillez à conserver l'emballage d'origine afin d'éviter tout dommage au cours du transport. Il est également recommandé d'assurer votre colis.

Les renseignements du manuel ont été soigneusement contrôlés et sont considérés comme exacts. Kanto décline toutefois toute responsabilité pour toute erreur contenue dans le manuel. Kanto ne pourra en aucun cas être tenu responsable de tout dommage direct, indirect, spécial, accidentel ou consécutif résultant d'un défaut quelconque de l'équipement, même si l'éventualité de tels dommages a été prévenu. Cette garantie remplace toutes les autres garanties explicites ou implicites, y compris, sans limitation, toute garantie implicite, y compris toute garantie de qualité marchande et d'adéquation à un usage particulier, toutes expressément exclues.
